【纺织行业标准(FZ)】 纺织机械染整机械导布辊主要尺寸、技术要求

FZ/T 90090-1997

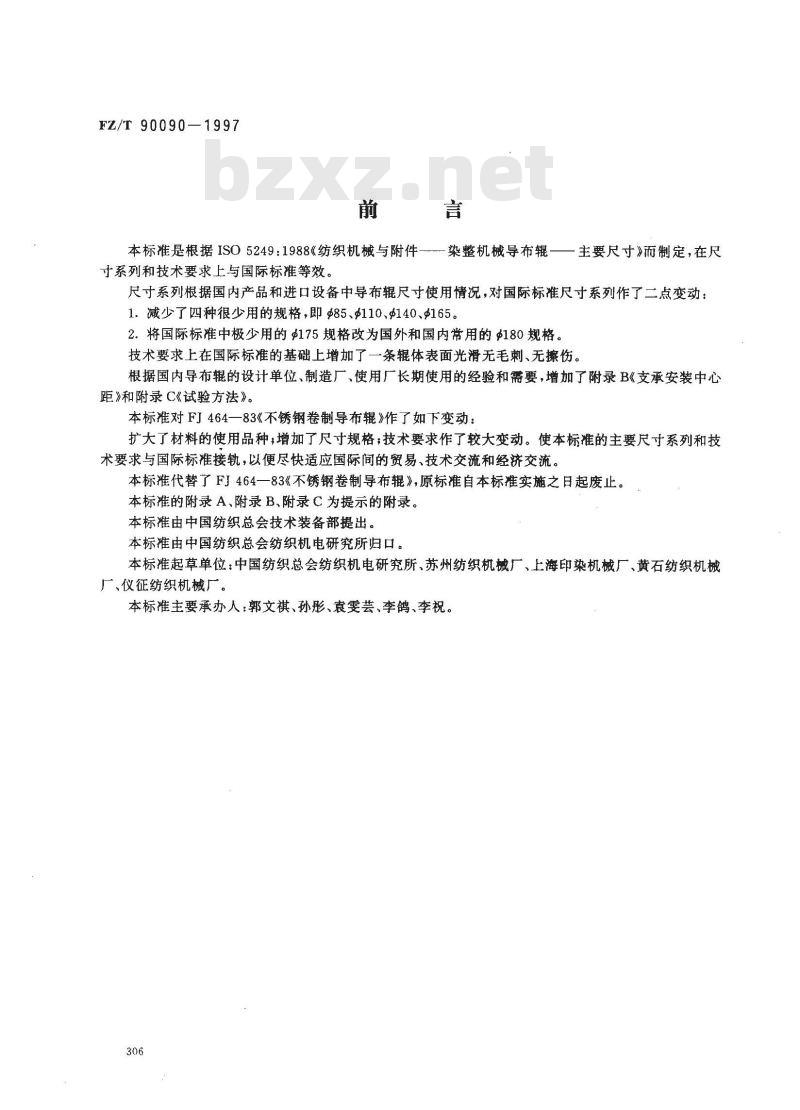

本标准是根据ISO5249：1988《纺织机械与附件染整机械导布辊—一主要尺寸》而制定，在尺
寸系列和技术要求上与国际标准等效。尺寸系列根据国内产品和进口设备中导布辊尺寸使用情况，对国际标准尺寸系列作了二点变动：1．减少了四种很少用的规格，即$85、110、$140、$165。2.将国际标准中极少用的$175规格改为国外和国内常用的$180规格。技术要求上在国际标准的基础上增加了一条辊体表面光滑无毛刺、无擦伤。根据国内导布辊的设计单位、制造厂、使用厂长期使用的经验和需要，增加了附录B《支承安装中心距》和附录C《试验方法》。
本标准对FJ464一83《不锈钢卷制导布辊》作了如下变动：扩大了材料的使用品种，增加了尺寸规格；技术要求作了较大变动。使本标准的主要尺寸系列和技术要求与国际标准接轨，以便尽快适应国际间的贸易、技术交流和经济交流。本标准代替了FJ464一83《不锈钢卷制导布辊》，原标准自本标准实施之日起废止。本标准的附录 A、附录 B、附录 C为提示的附录。本标准由中国纺织总会技术装备部提出。本标准由中国纺织总会纺织机电研究所归口。本标准起草单位：中国纺织总会纺织机电研究所、苏州纺织机械厂、上海印染机械厂、黄石纺织机械厂、仪征纺织机械厂。
本标准主要承办人：郭文祺、孙彤、袁雯芸、李鸽、李祝。306
FZ/T90090-1997

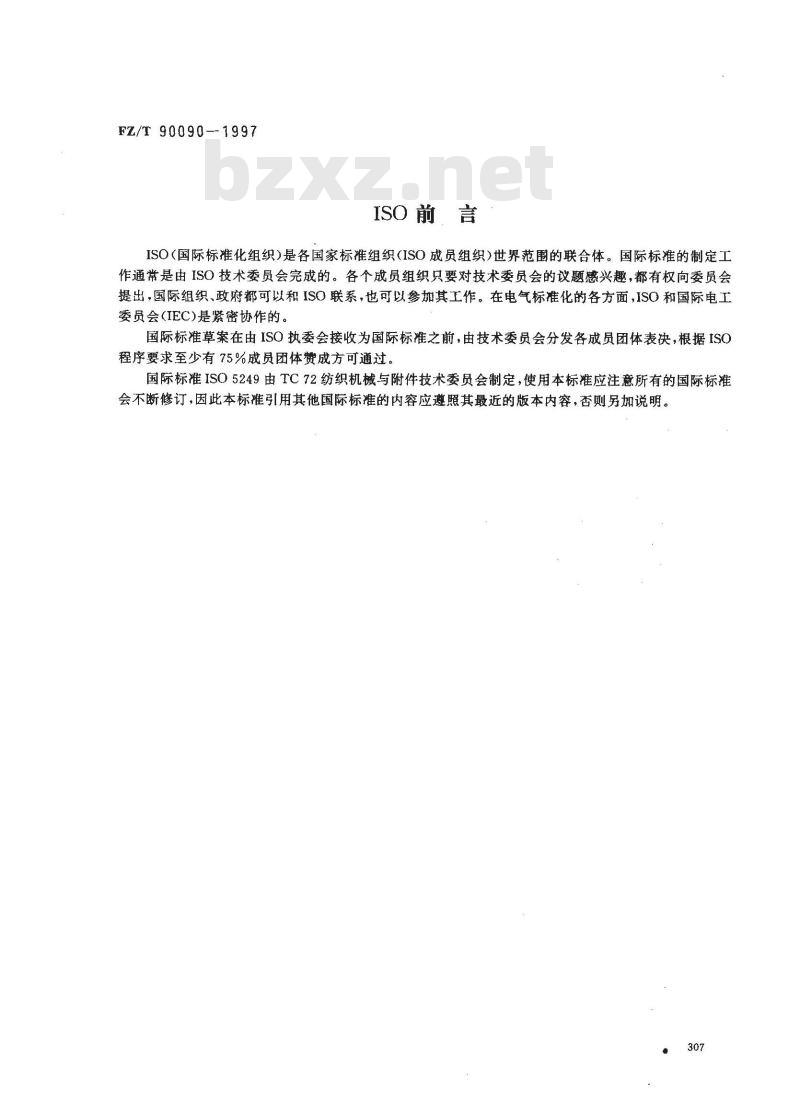

ISO前言
ISO(国际标准化组织)是各国家标准组织(ISO成员组织)世界范围的联合体。国际标准的制定工作通常是由ISO技术委员会完成的。各个成员组织只要对技术委员会的议题感兴趣，都有权向委员会提出，国际组织、政府都可以和ISO联系，也可以参加其工作。在电气标准化的各方面，ISO和国际电工委员会（IEC)是紧密协作的。
国际标准草案在由ISO执委会接收为国际标准之前，由技术委员会分发各成员团体表决，根据ISO程序要求至少有75%成员团体赞成方可通过。国际标准ISO5249由TC72纺织机械与附件技术委员会制定，使用本标准应注意所有的国际标准会不断修订，因此本标准引用其他国际标准的内容应遵照其最近的版本内容，否则另加说明。307bzxz.net

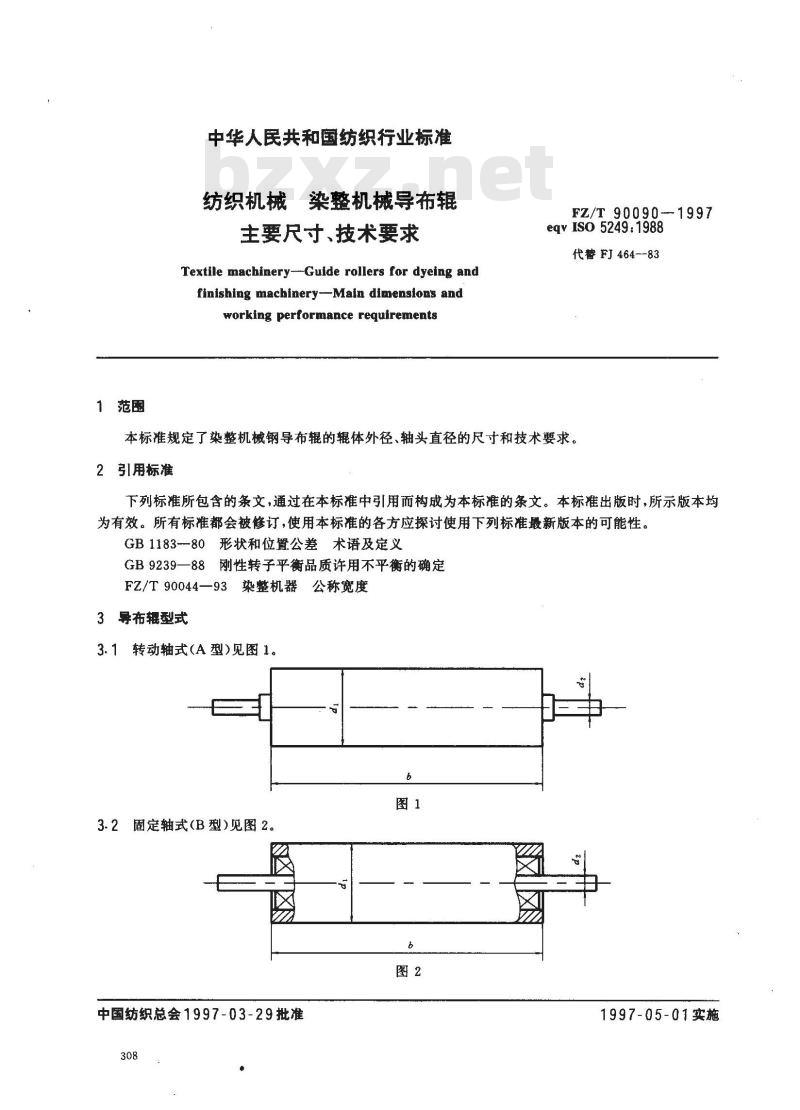

1范围
中华人民共和国纺织行业标准
染整机械导布辑
纺织机械
主要尺寸、技术要求
Textile machinery--Guide rollers for dyeing andfinishing machinery-Main dimensions andworking performance requirementsFZ/T 90090-1997
eqv IS0 5249:1988
代替 FJ 464-83
本标准规定了染整机械钢导布辊的辊体外径、轴头直径的尺寸和技术要求。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1183-80形状和位置公差术语及定义GB9239—88刚性转子平衡品质许用不平衡的确定FZ/T90044—93染整机器公称宽度3导布辑型式
3.1转动轴式(A型)见图1。
3.2固定轴式(B型）见图2。
中国纺织总会1997-03-29批准
1997-05-01实施

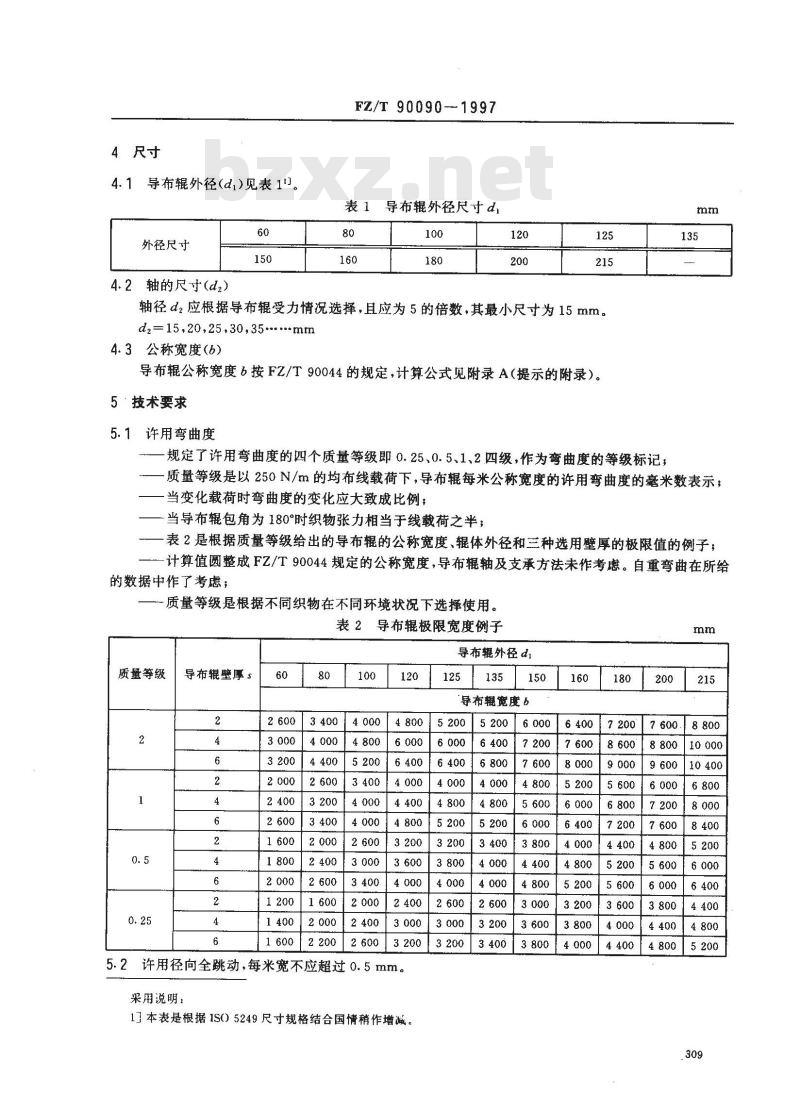

4　尺寸
4.1导布辑外径(d,)见表1\)。
外径尺寸
4.2轴的尺寸（d,）
FZ/T90090--1997
导布辊外径尺寸d
轴径d2应根据导布辊受力情况选择，且应为5的倍数，其最小尺寸为15mm。dz15,20,25,30,35.....mm
4.3公称宽度(6)
导布辊公称宽度b按FZ/T90044的规定，计算公式见附录A（提示的附录）。5技术要求
5.1许用弯曲度
规定了许用弯曲度的四个质量等级即0.25、0.5、1、2四级，作为弯曲度的等级标记；质量等级是以250N/m的均布线载荷下，导布辊每米公称宽度的许用弯曲度的毫米数表示；当变化载荷时弯曲度的变化应大致成比例；当导布辊包角为180°时织物张力相当于线载荷之半；表2是根据质量等级给出的导布辑辊的公称宽度、辊体外径和三种选用壁厚的极限值的例子；一计算值圆整成FZ/T90044规定的公称宽度，导布辊轴及支承方法未作考虑。自重弯曲在所给的数据中作了考虑；
质量等级是根据不同织物在不同环境状况下选择使用。表2导布辊极限宽度例子
导布辊外径dl
质量等级
导布辊壁厚s
5.2许用径向全跳动，每米宽不应超过0.5mm。采用说明：
17本表是根据IS）5249尺寸规格结合国情稍作增减。125
导布辊宽度6
FZ/T 90090—1997

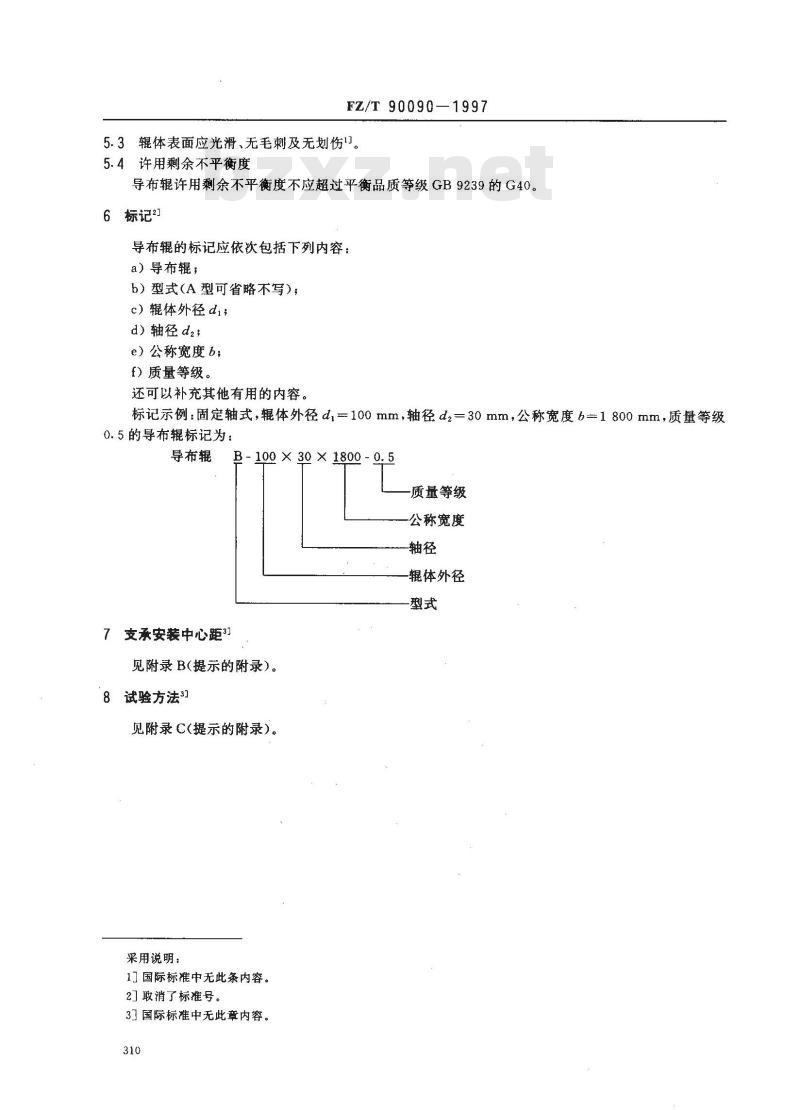

5.3辑体表面应光滑、无毛刺及无划伤1。5.4许用剩余不平衡度
导布辊许用剩余不平衡度不应超过平衡品质等级GB9239的G40。标记21
导布辊的标记应依次包括下列内容：a）导布辊；
b）型式（A型可省略不写），
c）辊体外径di;
d）轴径dz；
e）公称宽度b；
f）质量等级。
还可以补充其他有用的内容。
标记示例：固定轴式，辊体外径d,一100mm，轴径dz=30mm，公称宽度b=1800mm，质量等级0.5的导布辊标记为：
导布辊
B-100×30 ×1800-0.5
质量等级
公称宽度
一轴径
辊体外径
-型式
支承安装中心距3
见附录B(提示的附录）。
8试验方法3
见附录C(提示的附录)。
采用说明：
1］国际标准中无此条内容。
2]取消了标准号。
31国际标准中无此章内容。
A1导布辑公称宽度b的计算
FZ/T 900901997
附录A
（提示的附录）
定义与公式
导布辑公称宽度6可由式（A1)导出，按式（A2)计算。f
整理后为
各参数见表A1。
bhrunx
导布辊最大宽度
管子外径
管子内径
弹性模数
导布辊弯曲度
导布辊每米宽度的弯曲度
总线载荷
5 × × 63
384×E×I
384×fL×E×1
表 A1参数定义
见式(A2)
d;=di-2s
E=21×10%
见式(A1)
每米宽的线载荷（载荷+导布辊自重）导布辊自重
惯性矩
计算示例
FL=250+G
G=(di-d)×100×7.85×10-2
(at-dt)
质量等级0.5的钢导布辊三个计算示例见表A2。表A2计算示例
示例序号
导布辊
120×2
120×4
120×6
（A1）
（A2)
FZ/T90044
规定的公称
B1支承安装中心距（L)
FZ/T90090--1997
附录B
（提示的附录）
支承安装中心距
B1.1支承安装中心距为公称宽度6+21，见图B1。6
B1.221数值表见表B1。
表 B121 数值表
c1许用弯曲度试验
附录C
（提示的附录）
试验方法
用V型铁支承贴近辊体两侧处（见图C1），导布辊在公称宽度上均载250N/m下保持时间不少于5min，检查辊体二分之一处承载前与承载时的弯曲度。其值应不大于公称宽度（单位：以米计）乘以导布辊的质量等级。
FZ/T90090-1997
C2辑体径向全跳动量检测按GB1183的规定。C3辊体光滑无毛刺、无划伤，用高弹尼龙丝擦辊体表面无勾丝。C4许用剩余不平衡度用静平衡方法测辊体表面(即辊体直径二分之一处)的剩余不平衡品质。313
