【纺织行业标准(FZ)】 纺织机械铭牌型式、尺寸及技术要求

FZ/T 90089.1--1996

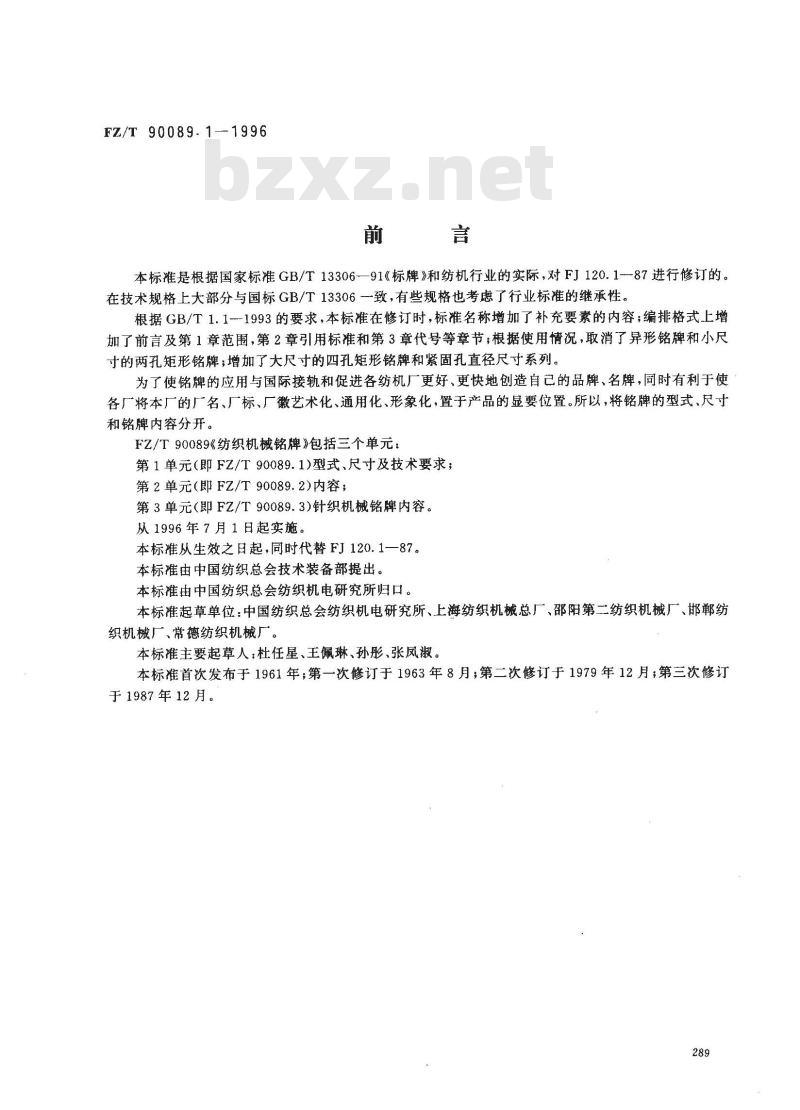

本标准是根据国家标准GB/T13306—91《标牌》和纺机行业的实际，对FJ120.1--87进行修订的。在技术规格上大部分与国标GB/T13306一致，有些规格也考虑了行业标准的继承性。根据GB/T1.1---1993的要求，本标准在修订时，标准名称增加了补充要素的内容；编排格式上增加了前言及第1章范围，第2章引用标准和第3章代号等章节；根据使用情况，取消了异形铭牌和小尺寸的两孔矩形铭牌；增加了大尺寸的四孔矩形铭牌和紧固孔直径尺寸系列。为了使铭牌的应用与国际接轨和促进各纺机厂更好、更快地创造自已的品牌、名牌，同时有利于使各厂将本厂的厂名、厂标、厂徽艺术化、通用化、形象化，置于产品的显要位置。所以，将铭牌的型式、尺寸和铭牌内容分开。
FZ/T90089《纺织机械铭牌》包括三个单元：第1单元（即FZ/T90089.1)型式、尺寸及技术要求；第2单元（即FZ/T90089.2)内容；第3单元（即FZ/T90089.3)针织机械铭牌内容。从1996年7月1日起实施。
本标准从生效之日起，同时代替FJ120.1一87。本标准由中国纺织总会技术装备部提出。本标准由中国纺织总会纺织机电研究所归口。本标准起草单位：中国纺织总会纺织机电研究所、上海纺织机械总厂、邵阳第二纺织机械厂、邯郸纺织机械厂、常德纺织机械厂。
本标准主要起草人：杜任星、王佩琳、孙彤、张凤淑。本标准首次发布于1961年；第一次修订于1963年8月；第二次修订于1979年12月；第三次修订于1987年12月。

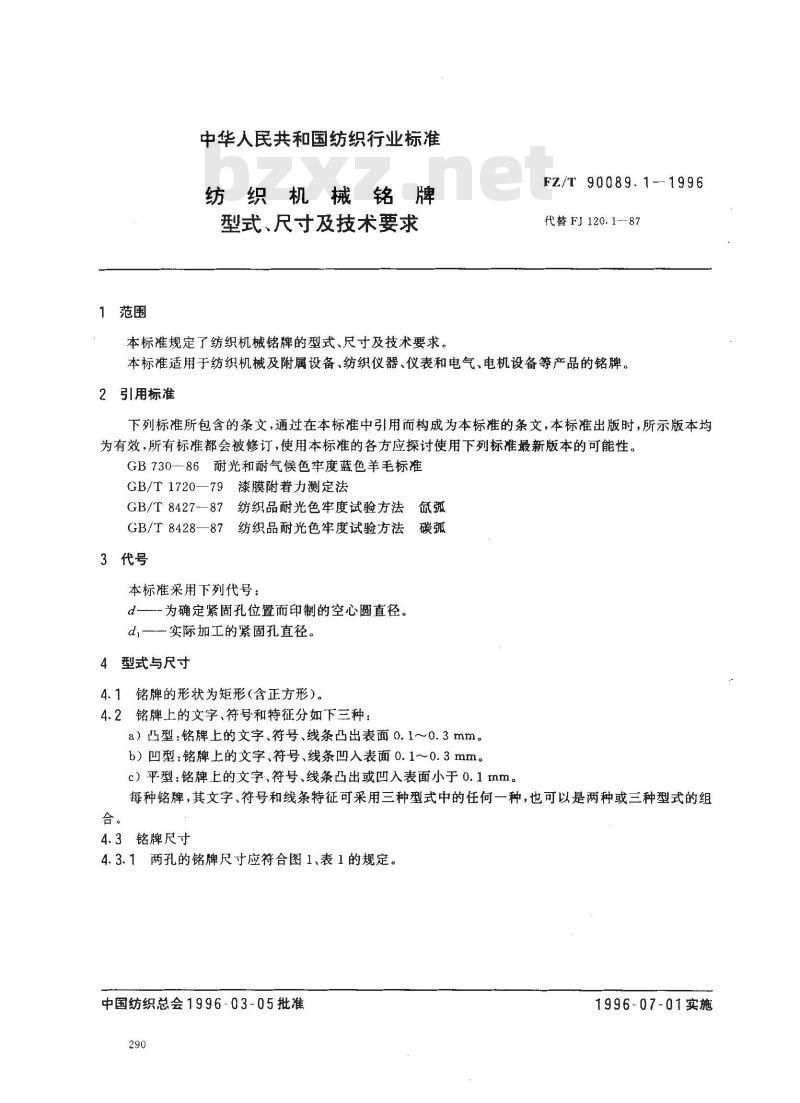

1范围
中华人民共和国纺织行业标准
纺织机械铭牌
型式、尺寸及技术要求
本标准规定了纺织机械铭牌的型式、尺寸及技术要求。FZ/T 90089.1-1996
代替FJ120.1--87
本标准适用于纺织机械及附属设备、纺织仪器、仪表和电气、电机设备等产品的铭牌。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB730--86耐光和耐气候色牢度蓝色羊毛标准GB/T1720—79漆膜附着力测定法GB/T8427—87纺织品耐光色牢度试验方法氙弧GB/T8428—87纺织品耐光色牢度试验方法碳弧3代号
本标准采用下列代号：
d一为确定紧固孔位置而印制的空心圆直径。d,—一实际加工的紧固孔直径。4型式与尺寸
4.1铭牌的形状为矩形(含正方形）。4.2铭牌上的文字、符号和特征分如下三种：a）凸型：铭牌上的文字、符号、线条凸出表面0.1~0.3mm。b）凹型：铭牌上的文字、符号、线条凹入表面0.1～0.3mm。c）平型：铭牌上的文字，符号、线条凸出或凹入表面小于0.1mm。每种铭牌，其文字、符号和线条特征可采用三种型式中的任何一种，也可以是两种或三种型式的组合。
4.3铭牌尺寸

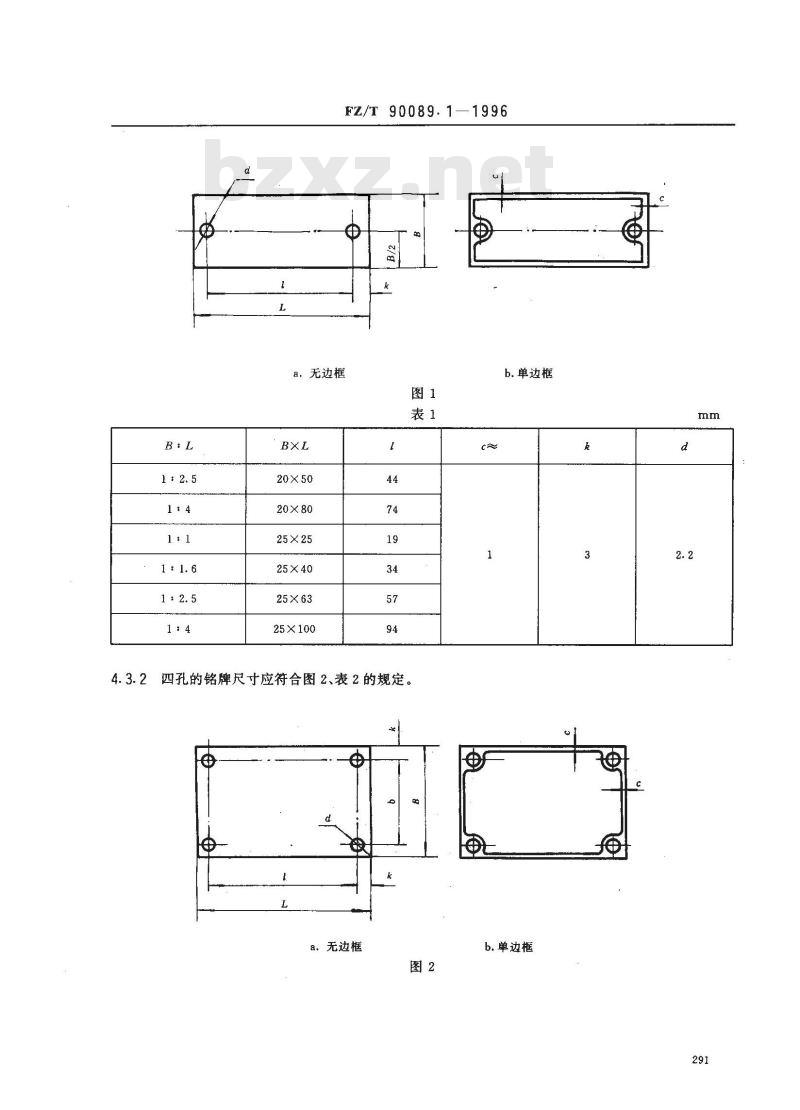

4.3.1两孔的铭牌尺寸应符合图1、表1的规定。中国纺织总会1996-03-05批准
1996-07-01实施
FZ/T90089.1—1996
a．无边框
20×50
25×25
25×40
25×63
25×100

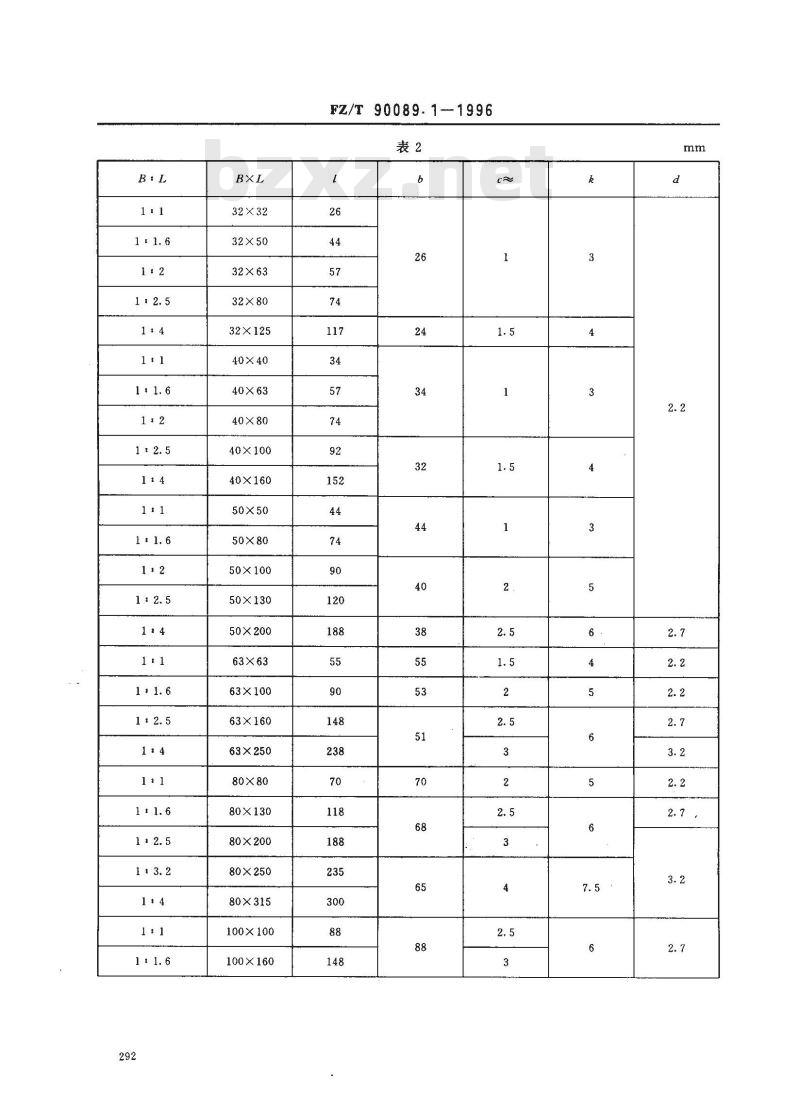

四孔的铭牌尺寸应符合图2、表2的规定。a.无边框
b.单边框
b.单边框
32×32
32×50
32×80
32×125
40×40
40×63
40×80
40×100
40×160
50×50
50×80
50×100
50×130
50×200
63×63
63×100
63×160
63×250
80×80
80×130
80×200
80×250
80×315
100×100
100×160
FZ/T90089.1-1996
100×250
125×125
125×200
160×160
160×250
200X200
200×250
200×315
200×630
250×250
250×400
250×630
250X×800
FZ/T90089.1—1996

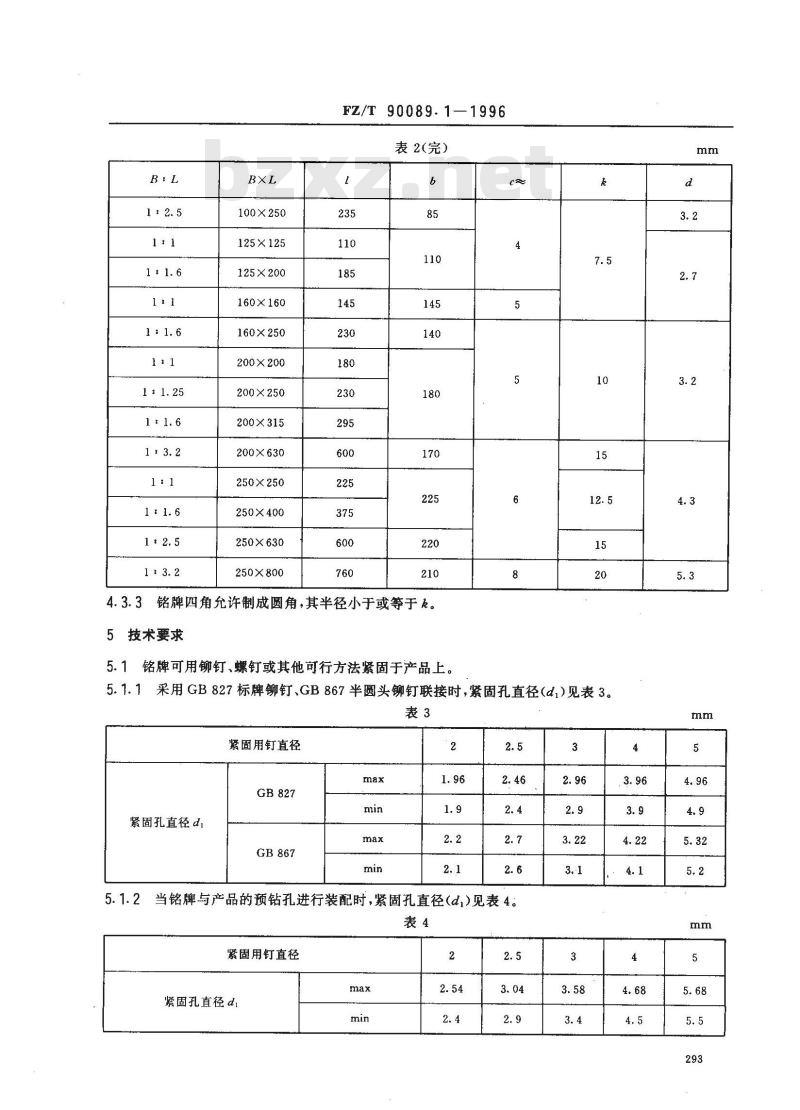

表2(完）
4.3.3铭牌四角允许制成圆角，其半径小于或等于。5技术要求
5.1铭牌可用铆钉、螺钉或其他可行方法紧固于产品上，4
5.1.1采用GB827标牌铆钉、GB867半圆头铆钉联接时，紧固孔直径（d,)见表3。表3bzxz.net
紧固用钉直径
GB 827
紧固孔直径di
当铭牌与产品的预钻孔进行装配时，紧固孔直径（d,)见表4。表4
紧固用钉直径
紧固孔直径d
FZ/T 90089.1---1996
5.1.3用粘胶粘贴的铭牌不需制出紧固孔。5.2紧固孔距(b、1)及轮廓尺寸（B、L)的极限偏差按表5规定。表5
基本尺寸
极限偏差
>250～400
5.3金属铭牌的平面度公差在全平面内应符合表6的规定。有特殊要求时，由供需双方商定。表6
基本尺寸
平面度公差
≥50～100
>100~~200
5.4铭牌上的汉字应采用长仿未体，汉字应使用国家正式颁布实施的简化字。各种量和单位的名称、符号应符合有关规定。
5.5材料
5.5.1铭牌的材料推荐用L2,H620Cr19N19，热固性或热塑性塑料，不干胶薄膜等。5.5.2铭牌用金属板材料的厚度可按下列值选取：0.3,0.5，0.8，1.0，1.2，1.5，2.0,3.0，4.0mm。5.5.3粘贴铭牌应选用在不采用活化（如使用溶剂或加热）的条件下能将铭牌牢固地粘贴在金属或非金属表面上的粘结材料。
5.6外观要求
5.6.1铭牌表面应平整光滑，色泽均匀，不应有裂纹、锈迹、泛色和明显的擦伤丝纹，周边平直，边框线均匀，不应有弯曲断缺。
5.6.2铭牌漆膜不应有气泡、气雾、皱纹、脱落现象和明显的颗粒杂质。5.6.3铭牌上的文字、符号、线条的粗细应整齐、醒目、匀称，不应有影响其清晰的斑点和暗影。5.7性能要求
5.7.1铭牌漆膜的附着力应符合GB/T1720评级方法规定的4级。5.7.2铭牌经阳极氧化处理的正反面均应有氧化膜，着深颜色的正面氧化膜厚度不得小于10μm，硬度不低于HV300;着浅色的不得小于5um。5.7.3铭牌的日晒牢度应符合GB730的规定，室内用不应低于4级；室外用不应低于6级。5.7.4粘贴铭牌应牢固地粘贴在平整、干净、无油污的表面上，粘贴后铭牌表面不应有气泡、皱纹、自卷、撕裂和脱落现象。
6试验方法
6.1平面度：在平板上用直尺和塞尺检验，检验时铭牌上不应施加能引起铭牌变形的外力。6.2尺寸：用通用量具或极限量规检验。6.3外观检验：在照度为5001x和视距不小于250mm的条件下，用正常视力正视检验。6.4铭牌颜色的日晒牢度检验：按GB/T8427或GB/T8428的规定。6.5漆膜的附着力测定：按GB/T1720的规定。6.6氧化层厚度检验：用非磁性涡流测量仪测定。6.7氧化层硬度检验：用维氏硬度计测定。294
7检验规则
FZ/T90089.1—1996
7.1铭牌经生产厂检验合格后并附有产品合格证方能出厂。7.2铭牌的外观质量、平面度和尺寸公差检验应从提交的铭牌中抽取5%，但不应少于30个，逐个进行检验。如全部符合本标准的规定时，则该批铭牌为合格。如有一一个铭牌的任一项不符合规定时，则再抽取同等数量的铭牌，对不合格项目进行复验，复验全部符合标准规定时，则该批铭牌为合格，否则为不合格。
7.3铭牌漆膜附着力、氧化膜厚度和硬度的检验，从提交的铭牌中抽取3个进行检验，如全部符合本标准规定，则该批铭牌为合格。如有一项不符合规定时，则再抽加倍数量铭牌进行复验，复验结果符合规定时，则该批铭牌为合格，否则为不合格。附着力、氧化膜厚度和硬度检验可在同一块铭牌上进行。8标志、包装、运输、贮存
8.1标志
8.1.1用纸、纸盒包装时，每包（盒）上应附有标签[或将标签内容写在包（盒）上］,标签内容：a）制造厂名；
b）名称；
c）型式与尺寸；
d）数基；
c）每包（盒)净重，kg；
f）制造日期。
8.1.2用箱子包装时，箱内应附有装箱单。装箱单内容与标签内容相同，包装箱箱面内容包括：a）制造厂名；
b）名称；
c）箱号；
d）体积（长×宽×高）,cm；
e）净重与毛重，kg；
f）到站(港)及收货单位；
g）发站（港）及发货单位；
h）包装储运图示标志。
8.2包装
8.2.1铭牌应采用纸、纸盒或箱子包装，铭牌正面须用不影响质量的纸隔开。用纸盒或箱子包装时，铭牌在盒内应垂直放置。每包（盒）的净重不得超过5kg，箱装净重不得超过50kg。8.2.2同-一包（盒)的铭牌，应是同一批生产的，其型式尺寸和材料牌号均须一致。8.3运输、贮存：铭牌在运输与贮存过程中，不得受潮、腐蚀、重压、碰撞及擦伤。295
