【纺织行业标准(FZ)】 纺织机械铭牌内容

FZ/T90089.2—1996

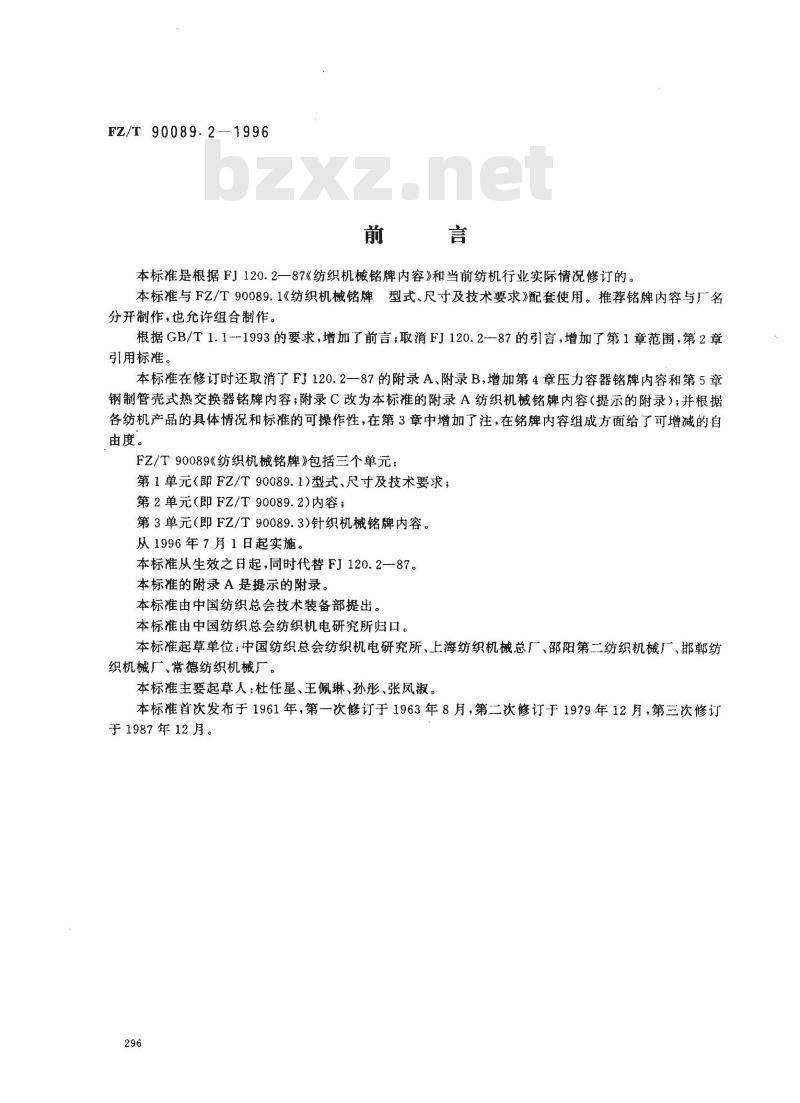

本标准是根据FJ120.2一87《纺织机械铭牌内容》和当前纺机行业实际情况修订的。本标准与FZ/T90089.1《纺织机械铭牌型式、尺寸及技术要求》配套使用。推荐铭牌内容与厂名分开制作，也允许组合制作。
根据GB/T1.1--1993的要求，增加了前言；取消FJ120.2--87的引言，增加了第1章范围，第2章引用标准。
本标准在修订时还取消了FJ120.2一87的附录A、附录B,增加第4章压力容器铭牌内容和第5章钢制管壳式热交换器铭牌内容；附录C改为本标准的附录A纺织机械铭牌内容（提示的附录）；并根据各纺机产品的具体情况和标准的可操作性，在第3章中增加了注，在铭牌内容组成方面给了可增减的自由度。
FZ/T90089《纺织机械铭牌》包括三个单元：第1单元（即FZ/T90089.1)型式、尺寸及技术要求；第2单元（即FZ/T90089.2)内容；第3单元（即FZ/T90089.3)针织机械铭牌内容。从1996年7月1日起实施。
本标准从生效之日起，同时代替FJ120.2—87。本标准的附录A是提示的附录。
本标准由中国纺织总会技术装备部提出。本标准由中国纺织总会纺织机电研究所归口。本标准起草单位：中国纺织总会纺织机电研究所、上海纺织机械总厂、邵阳第二纺织机械厂、邯郸纺织机械厂、常德纺织机械厂。
本标准主要起草人：杜任星、王佩琳、孙彤、张凤淑。本标准首次发布于1961年，第一次修订于1963年8月，第二次修订于1979年12月，第三次修订于1987年12月。

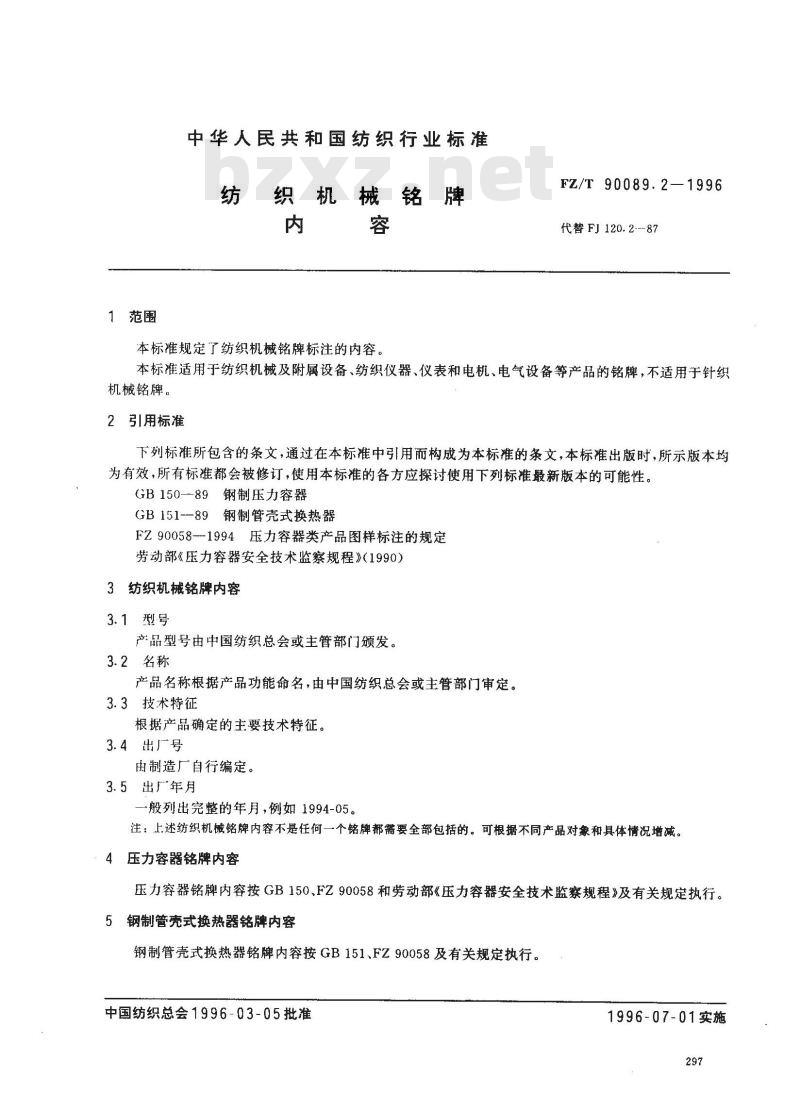

1范围
中华人民共和国纺织行业标准
织机械铭
本标准规定了纺织机械铭牌标注的内容。FZ/T 90089.2—1996
代替FJ120.2--87
本标准适用于纺织机械及附属设备、纺织仪器、仪表和电机、电气设备等产品的铭牌，不适用于针织机械铭牌。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB150--89钢制压力容器
GB151--89钢制管壳式换热器
FZ90058--1994压力容器类产品图样标注的规定劳动部《压力容器安全技术监察规程》（1990)3纺织机械铭牌内容
3.1型号
产品型号由中国纺织总会或主管部门颁发。3.2名称
产品名称根据产品功能命名，由中国纺织总会或主管部门审定。3.3技术特征
根据产品确定的主要技术特征。3.4出厂号
由制造厂自行编定。
3.5出厂年月
一般列出完整的年月，例如1994-05。注：上述纺织机械铭牌内容不是任何一个铭牌都需要全部包括的。可根据不同产品对象和具体情况增减。压力容器铭牌内容
压力容器铭牌内容按GB150、FZ90058和劳动部《压力容器安全技术监察规程》及有关规定执行。5钢制管壳式换热器铭牌内容
钢制管壳式换热器铭牌内容按GB151、FZ90058及有关规定执行。中国纺织总会1996-03-05批准Www.bzxZ.net
1996-07-01实施

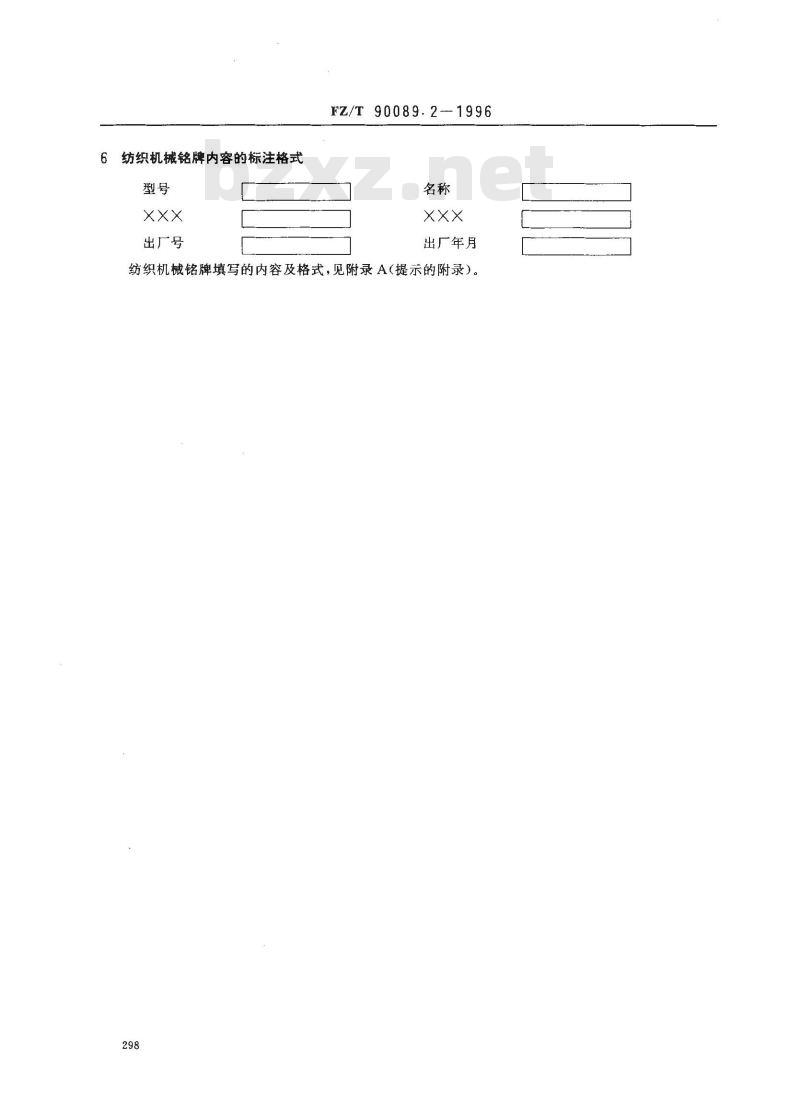

纺织机械铭牌内容的标注格式
出厂号
FZ/T90089.2--1996
出厂年月
纺织机械铭牌填写的内容及格式，见附录A（提示的附录）。298
FZ/T 90089.2--1996

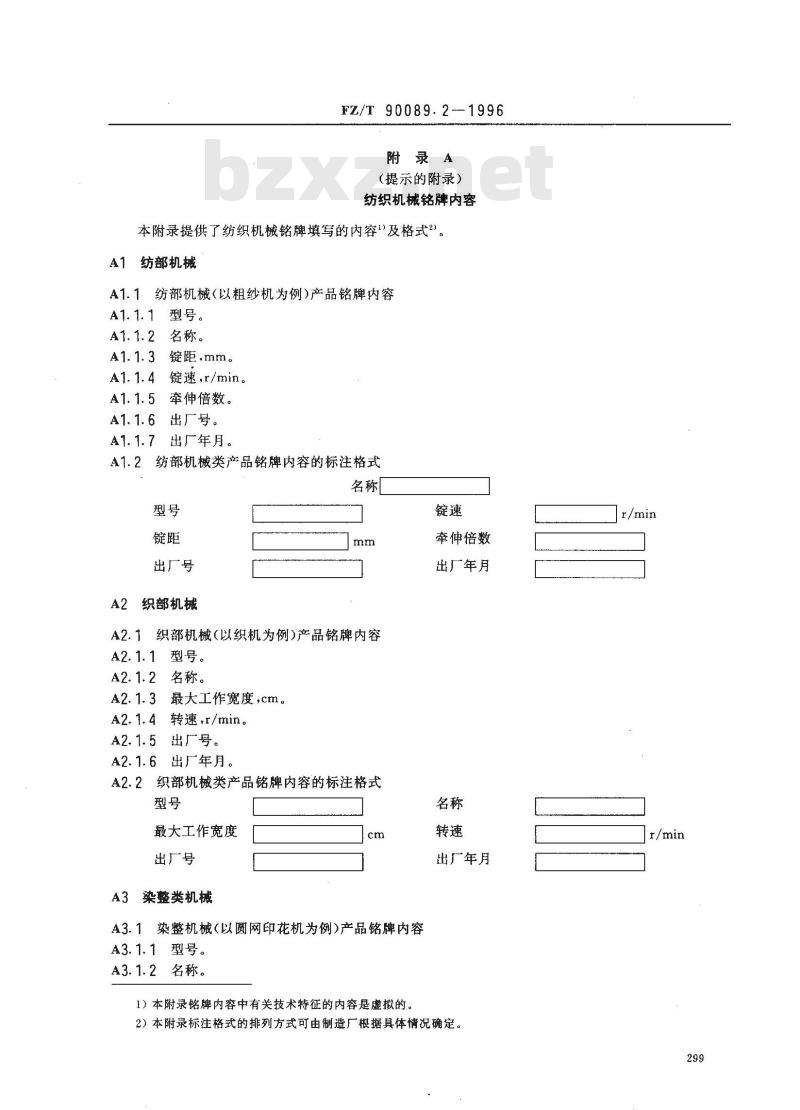

附录Ａ
（提示的附录）
纺织机械铭牌内容
本附录提供了纺织机械铭牌填写的内容\及格式2A1纺部机械
A1.1纺部机械（以粗纱机为例)产品铭牌内容A1.1.1型号。
A1.1.2名称。
A1.1.3锭距,mm。
A1.1.4锭速，r/min。
A1.1.5牵伸倍数。
A1.1.6出厂号。
A1.1.7出厂年月。
A1.2纺部机械类产品铭牌内容的标注格式名称
出厂号
织部机械
A2.1织部机械（以织机为例)产品铭牌内容A2.1.1型号。
A2.1.2名称。
A2.1.3最大工作宽度，cm。
A2.1.4转速，r/min。
A2.1.5出厂号。
A2.1.6出厂年月。
A2.2织部机械类产品铭牌内容的标注格式型号
最大工作宽度
出厂号
染整类机械
A3.1染整机械（以圆网印花机为例)产品铭牌内容A3.1.1型号。
A3.1.2名称。
1）本附录铭牌内容中有关技术特征的内容是虚拟的。锭速
牵伸倍数
出厂年月
出厂年月
2）本附录标注格式的排列方式可由制造厂根据具体情况确定。r/min
lr/min

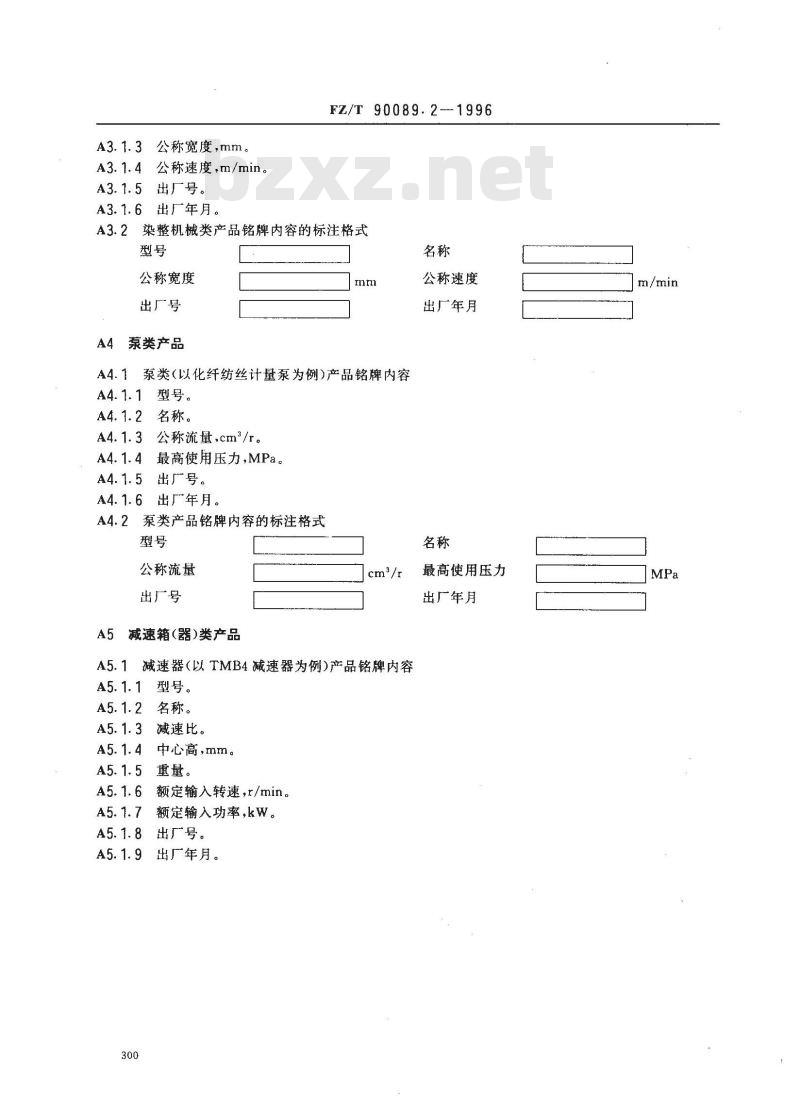

A3.1.3公称宽度，mm。
A3.1.4公称速度，m/min。
A3.1.5出厂号。
A3.1.6出厂年月。
FZ/T 90089.2-1996
A3.2染整机械类产品铭牌内容的标注格式型号
公称宽度
出厂号
泵类产品
A4.1泵类（以化纤纺丝计量泵为例）产品铭牌内容A4.1.1型号。
A4.1.2名称。
A4.1.3公称流量，cm2/r。
A4.1.4最高使用压力,MPa。
A4.1.5出厂号。
A4.1.6出厂年月。
A4.2泵类产品铭牌内容的标注格式型号
公称流量
出厂号
减速箱（器）类产品
A5.1减速器（以TMB4减速器为例）产品铭牌内容A5.1.1型号。
A5.1.2名称。
A5.1.3减速比。
A5.1.4 中心高,mm。
A5.1.5重量。
A5.1.6额定输入转速，r/min。
A5.1.7额定输入功率，kW。
A5.1.8出厂号。
A5.1.9出厂年月。
公称速度
出厂年月
最高使用压力
出厂年月
FZ/T 90089.2—1996
减速箱（器）产品铭牌内容的标注格式A5.2
减速比
额定输入转速
出厂年月
中心高
额定输入功率
出厂号
