中华人民共和国纺织行业标准

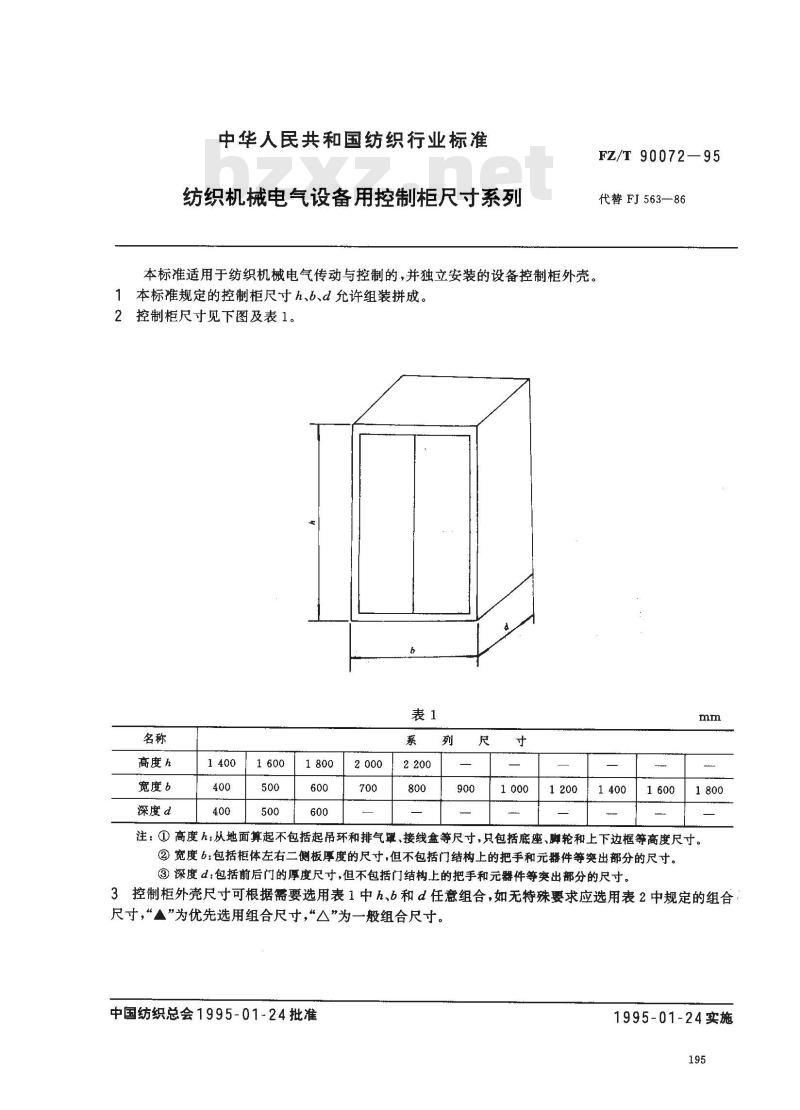

纺织机械电气设备用控制柜尺寸系列本标准适用于纺织机械电气传动与控制的，并独立安装的设备控制柜外壳。1本标准规定的控制柜尺寸h、b、d允许组装拼成。2控制柜尺寸见下图及表1。
高度h
宽度6
深度d
FZ/T 90072—95
代替FJ563—86wwW.bzxz.Net
注：①高度h；从地面算起不包括起吊环和排气罩、接线盒等尺寸，只包括底座、脚轮和上下边框等高度尺寸。②宽度6：包括柜体左右二侧板厚度的尺寸，但不包括门结构上的把手和元器件等突出部分的尺寸。③深度d包括前后门的厚度尺寸，但不包括门结构上的把手和元器件等突出部分的尺寸。3控制柜外壳尺寸可根据需要选用表1中h、6和d任意组合，如无特殊要求应选用表2中规定的组合，尺寸，“”为优先选用组合尺寸，“”为一般组合尺寸。中国纺织总会1995-01-24批准
1995-01-24实施
FZ/T-90072-95

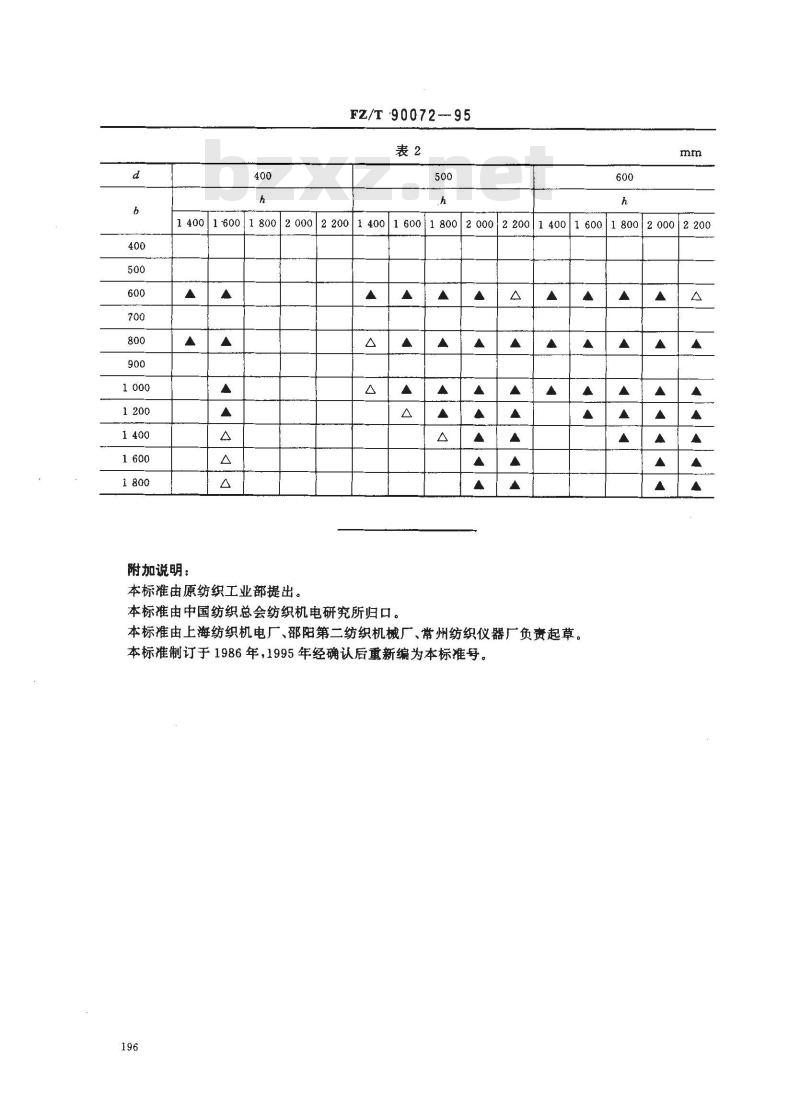

140016001800200022001400160018002200022001400|1600180020002200公
附加说明：
本标准由原纺织工业部提出。
本标准由中国纺织总会纺织机电研究所归口。本标准由上海纺织机电厂、邵阳第二纺织机械厂、常州纺织仪器厂负责起草。本标准制订于1986年，1995年经确认后重新编为本标准号。196
