【纺织行业标准(FZ)】 多臂装置用连续纹纸尺寸

FZ/T 90094 -1998

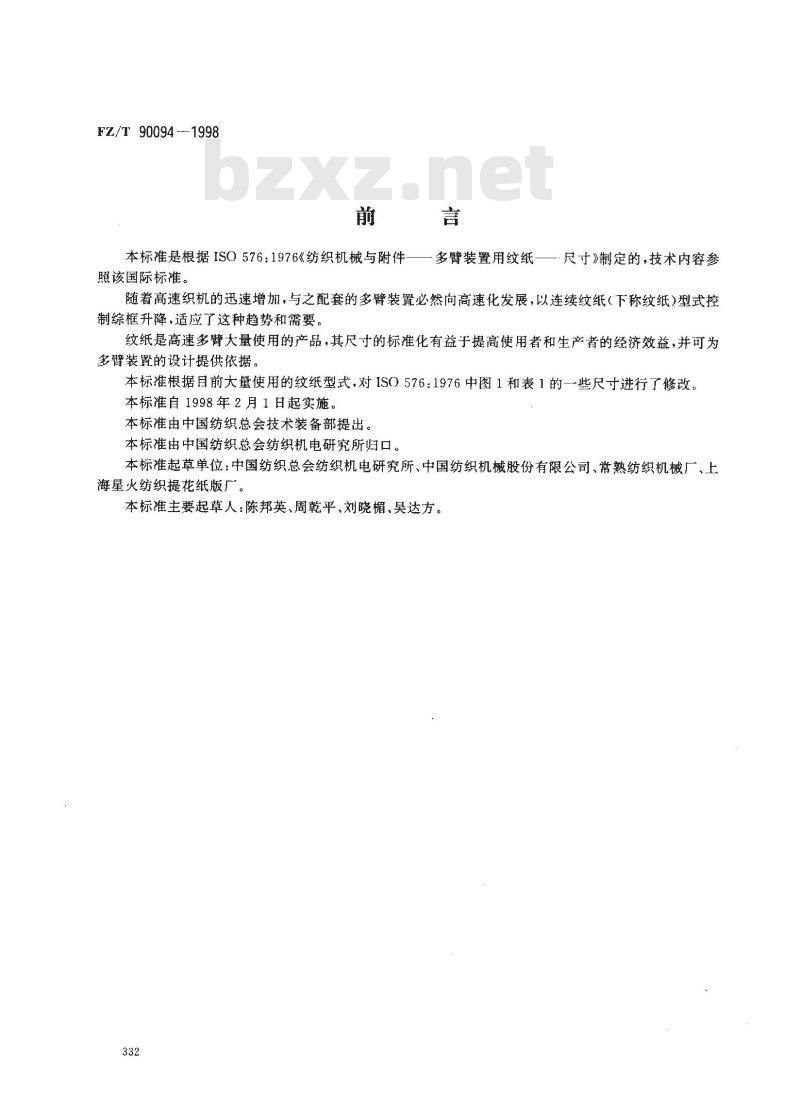

本标准是根据ISO576：1976《纺织机械与附件—多臂装置用纹纸—尺寸》制定的，技术内容参照该国际标准。
随着高速织机的迅速增加，与之配套的多臂装置必然向高速化发展，以连续纹纸（下称纹纸）型式控制综框升降，适应了这种趋势和需要。纹纸是高速多臂大量使用的产品，其尺寸的标准化有益于提高使用者和生产者的经济效益，并可为多臂装置的设计提供依据。
本标准根据目前大量使用的纹纸型式，对ISO576：1976中图1和表1的一些尺寸进行了修改。本标准自1998年2月1日起实施。本标准由中国纺织总会技术装备部提出。本标准由中国纺织总会纺织机电研究所归口。本标准起草单位：中国纺织总会纺织机电研究所、中国纺织机械股份有限公司、常熟纺织机械厂、上海星火纺织提花纸版厂。
本标准主要起草人：陈邦英、周乾平、刘晓帽、吴达方。332

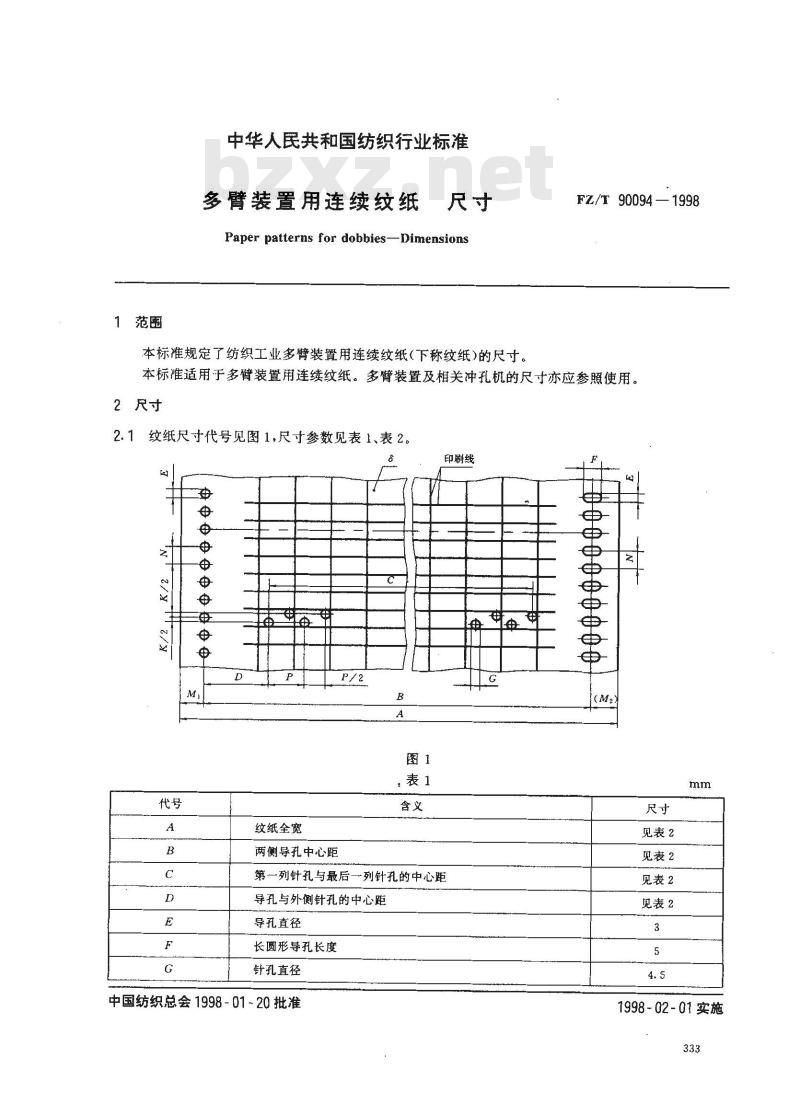

1范围
中华人民共和国纺织行业标准
多臂装置用连续纹纸
Paper patterns for dobbies-Dimensions本标准规定了纺织工业多臂装置用连续纹纸（下称纹纸）的尺寸。FZ/T 90094—1998
本标准适用于多臂装置用连续纹纸。多臂装置及相关冲孔机的尺寸亦应参照使用。2尺寸
2.1纹纸尺寸代号见图1,尺寸参数见表1、表2。图
纹纸全宽
两侧导孔中心距
，表1
印刷线
第一列针孔与最后一列针孔的中心距导孔与外侧针孔的中心距
导孔直径
长圆形导孔长度
针孔直径
中国纺织总会1998-01~20批准
国中中中中中o中心
见表2
见表2
见表2
见表2
1998-02-01实施
FZ/T90094--1998

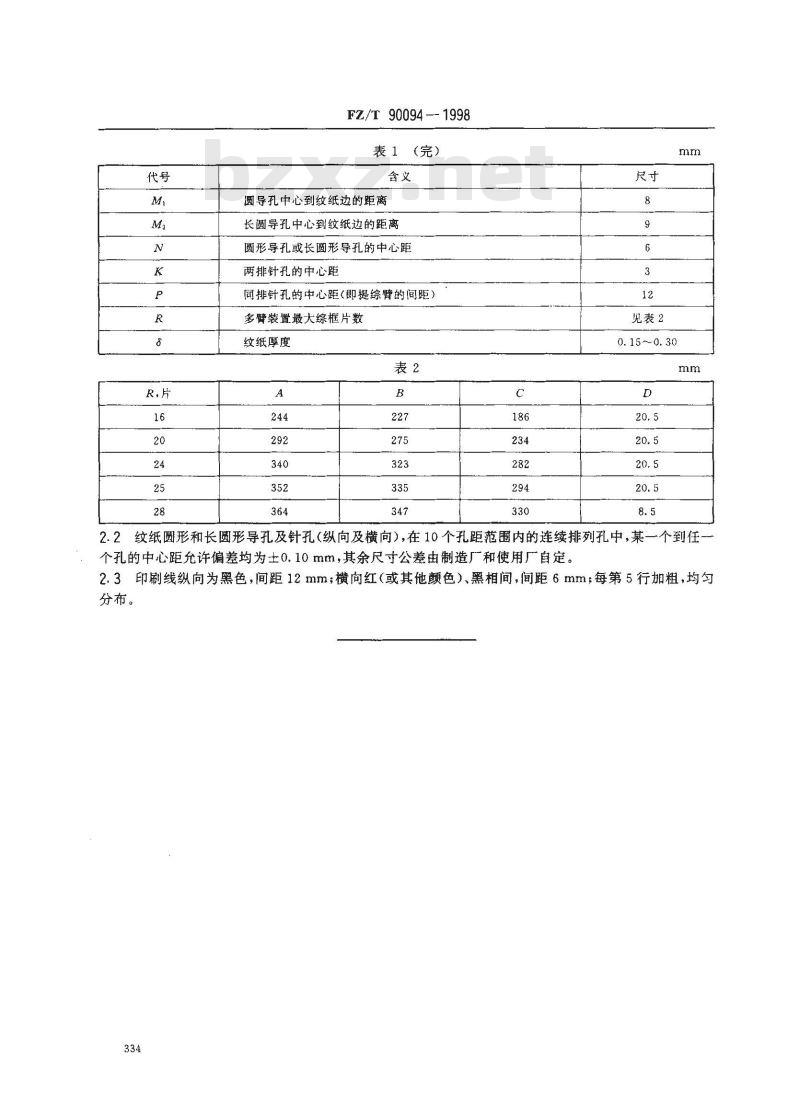

表1 (完）
圆导孔中心到纹纸边的距离
长圆导孔中心到纹纸边的距离
圆形导孔或长圆形导孔的中心距两排针孔的中心距
同排针孔的中心距(即提综臂的间距）多臂装置最大综框片数
纹纸厚度
见表2免费标准bzxz.net
0.15~0.30
2.2纹纸圆形和长圆形导孔及针孔（纵向及横向）,在10个孔距范围内的连续排列孔中，某一个到任一个孔的中心距允许偏差均为士0.10mm，其余尺寸公差由制造广和使用广自定。2.3印刷线纵向为黑色，间距12mm；横向红（或其他颜色）、黑相间，间距6mm；每第5行加粗，均匀分布。
