【纺织行业标准(FZ)】 针织横机词汇

FZ/T90103—1999

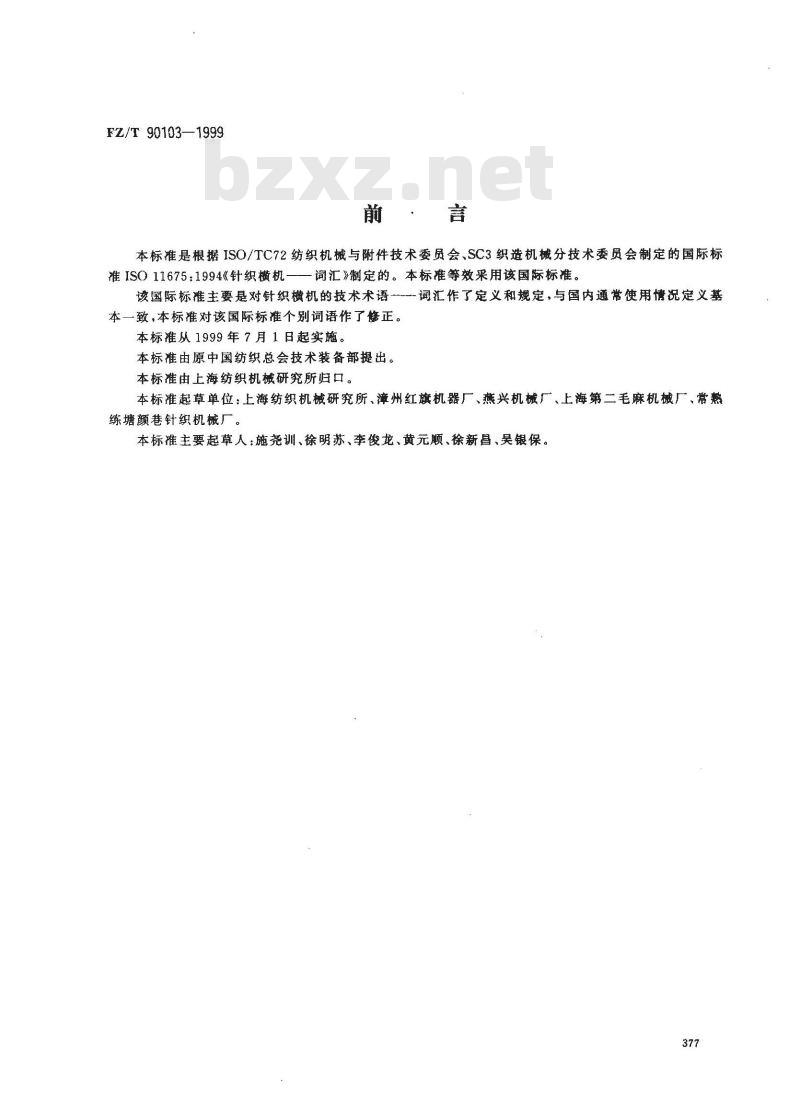

前·言
本标准是根据ISO/TC72纺织机械与附件技术委员会、SC3织造机械分技术委员会制定的国际标准ISO11675：1994《针织横机一一词汇》制定的。本标准等效采用该国际标准。该国际标准主要是对针织横机的技术术语词汇作了定义和规定，与国内通常使用情况定义基本一致，本标准对该国际标准个别词语作了修正。本标准从1999年7月1日起实施。本标准由原中国纺织总会技术装备部提出。本标准由上海纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、漳州红旗机器厂、燕兴机械厂、上海第二毛麻机械厂、常熟练塘颜巷针织机械厂。
本标准主要起草人：施尧训、徐明苏、李俊龙、黄元顺、徐新昌、吴银保。377
FZ/T90103-1999

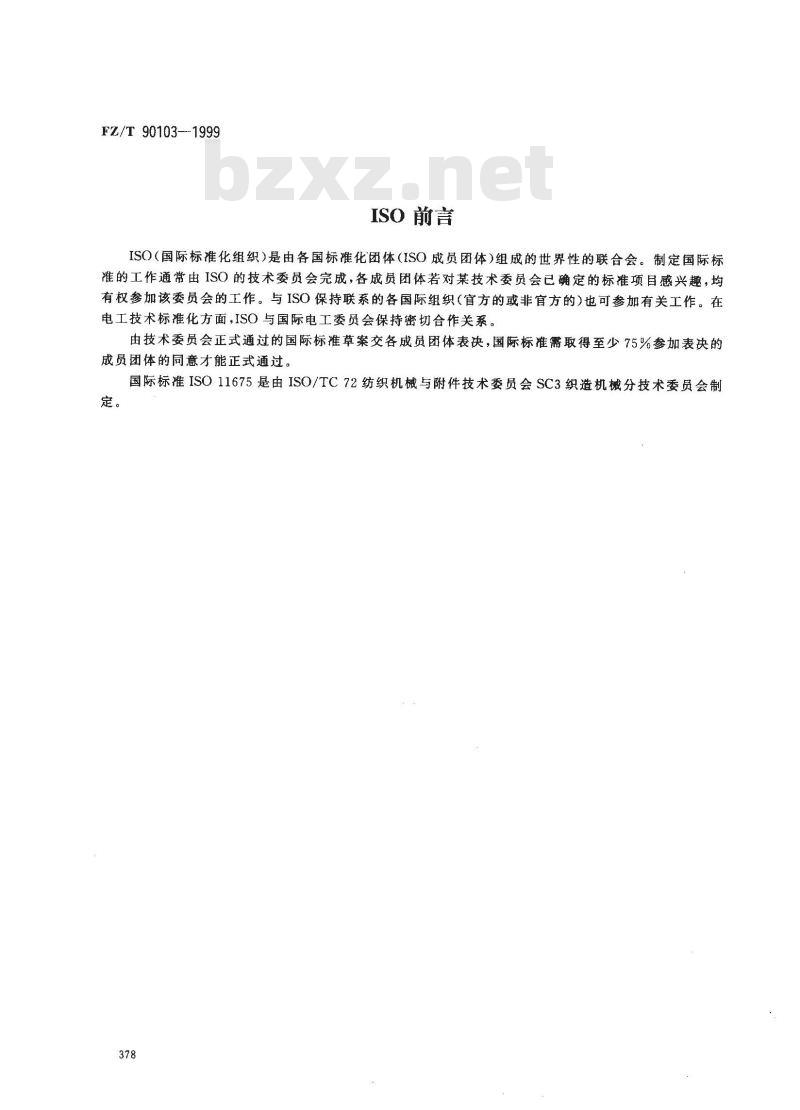

ISO前言
ISO(国际标准化组织)是由各国标准化团体(ISO成员团体)组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成，各成员团体若对某技术委员会已确定的标准项目感兴趣，均有权参加该委员会的工作。与ISO保持联系的各国际组织（官方的或非官方的）也可参加有关工作。在电工技术标准化方面，ISO与国际电工委员会保持密切合作关系。由技术委员会正式通过的国际标准草案交各成员团体表决，国际标准需取得至少75%参加表决的成员团体的同意才能正式通过。国际标准ISO11675是由ISO/TC72纺织机械与附件技术委员会SC3织造机械分技术委员会制定。
1范围

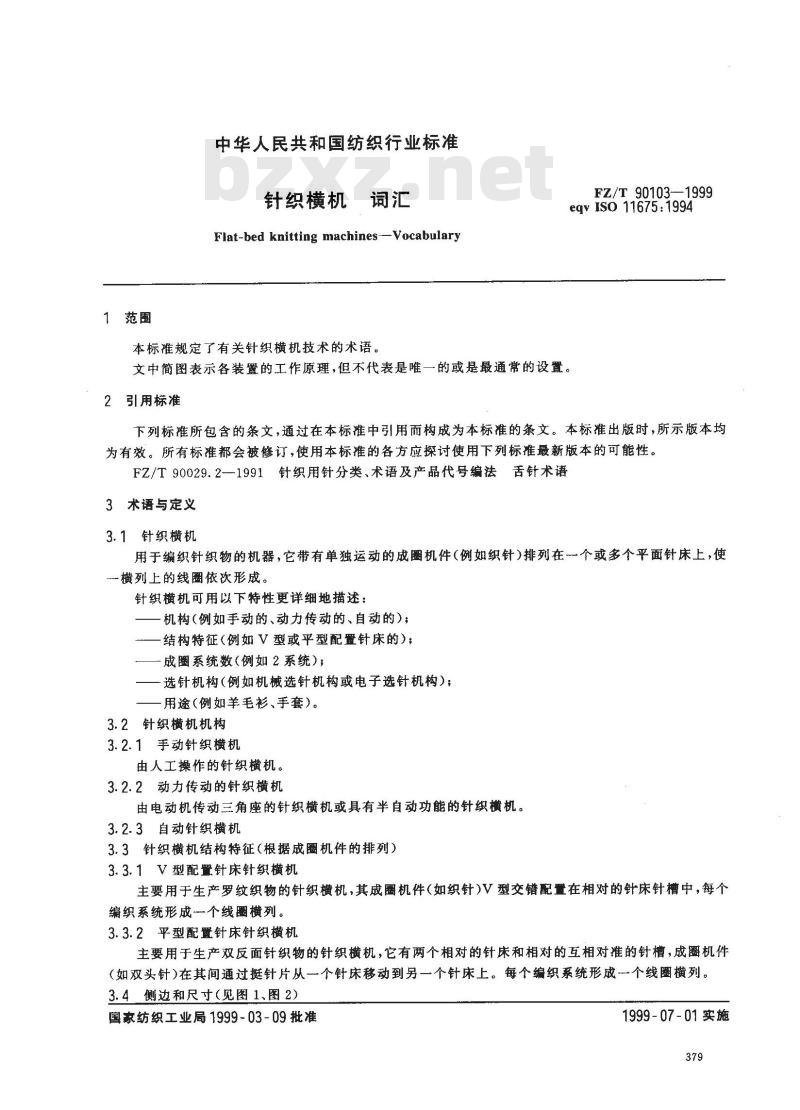

中华人民共和国纺织行业标准
针织横机词汇
Flat-bed knitting machines-Vocabulary本标准规定了有关针织横机技术的术语。FZ/T 90103—1999
eqv ISO 11675:1994
文中简图表示各装置的工作原理，但不代表是唯一的或是最通常的设置。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。FZ/T90029.2-—1991针织用针分类、术语及产品代号编法舌针术语3术语与定义
3.1针织横机
用于编织针织物的机器，它带有单独运动的成圈机件（例如织针）排列在一个或多个平面针床上，使一横列上的线圈依次形成。
针织横机可用以下特性更详细地描述：机构（例如手动的、动力传动的、自动的）；结构特征（例如V型或平型配置针床的）；一成圈系统数（例如2系统）；
一选针机构（例如机械选针机构或电子选针机构）；用途（例如羊毛衫、手套）。
3.2针织横机机构
3.2.1手动针织横机
由人工操作的针织横机。
3.2.2动力传动的针织横机
由电动机传动三角座的针织横机或具有半自动功能的针织横机。3.2.3自动针织横机
3.3针织横机结构特征（根据成圈机件的排列）3.3.1V型配置针床针织横机
主要用于生产罗纹织物的针织横机，其成圈机件（如织针)V型交错配置在相对的针床针槽中，每个编织系统形成一个线圈横列。
3.3.2平型配置针床针织横机

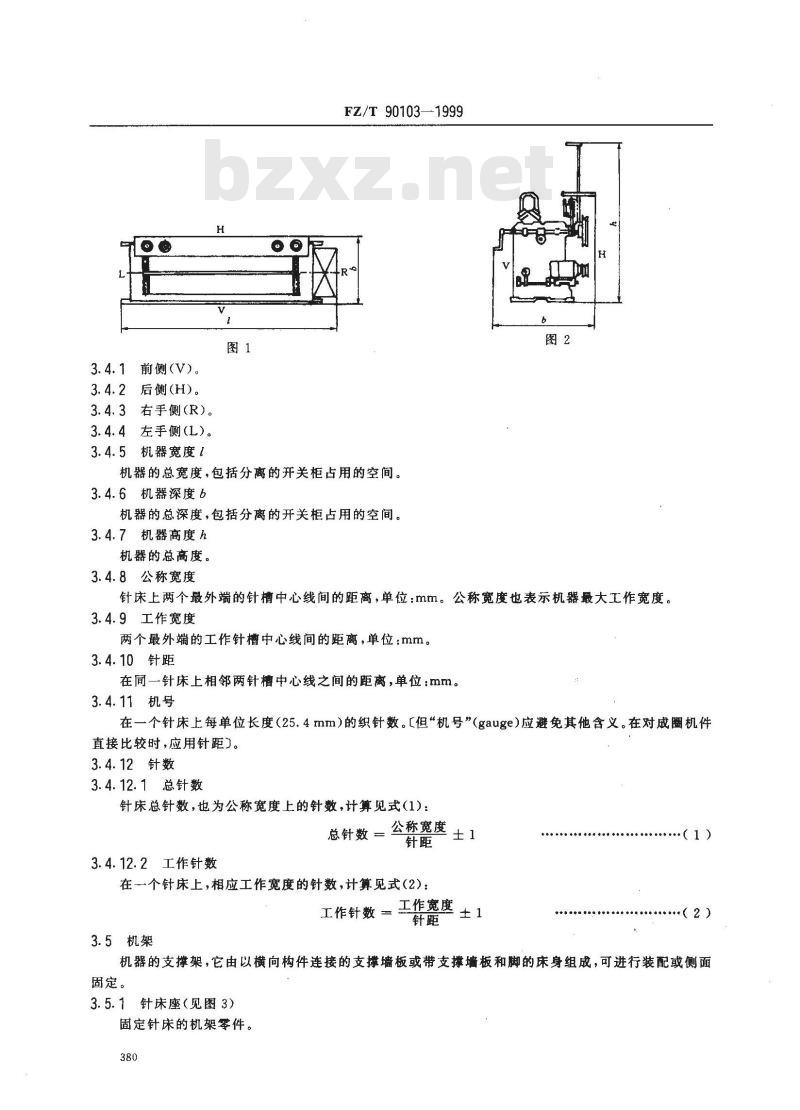

主要用于生产双反面针织物的针织横机，它有两个相对的针床和相对的互相对准的针槽，成圈机件（如双头针）在其间通过挺针片从一个针床移动到另一个针床上。每个编织系统形成一个线圈横列。3.4、侧边和尺寸（见图1、图2）国家纺织工业局1999-03-09批准1999-07-01实施
3.4.1前侧(V)。
后侧（H)。
3.4.3右手侧(R）。
3.4.4左手侧(L)。
3.4.5机器宽度1
FZ/T 90103—1999
机器的总宽度，包括分离的开关柜占用的空间。3.4.6机器深度b
机器的总深度，包括分离的开关柜占用的空间。3.4.7机器高度h
机器的总高度。
3.4.8公称宽度
针床上两个最外端的针槽中心线间的距离，单位：mm。公称宽度也表示机器最大工作宽度。3.4.9工作宽度
两个最外端的工作针槽中心线间的距离，单位：mm。3.4.10针距
在同一针床上相邻两针槽中心线之间的距离，单位：mm。3.4.11机号
在一个针床上每单位长度(25.4 mm)的织针数。【但\机号\(gauge)应避免其他含义。在对成图机件直接比较时，应用针距}。
3.4.12针数
3.4.12.1总针数
针床总针数，也为公称宽度上的针数，计算见式（1）：总针数一
3.4.12.2工作针数
公称宽度
在一个针床上，相应工作宽度的针数，计算见式（2)：工作宽度±1
工作针数三
3.5机架
（2）
机器的支撑架，它由以横向构件连接的支撑墙板或带支撑墙板和脚的床身组成，可进行装配或侧面固定。

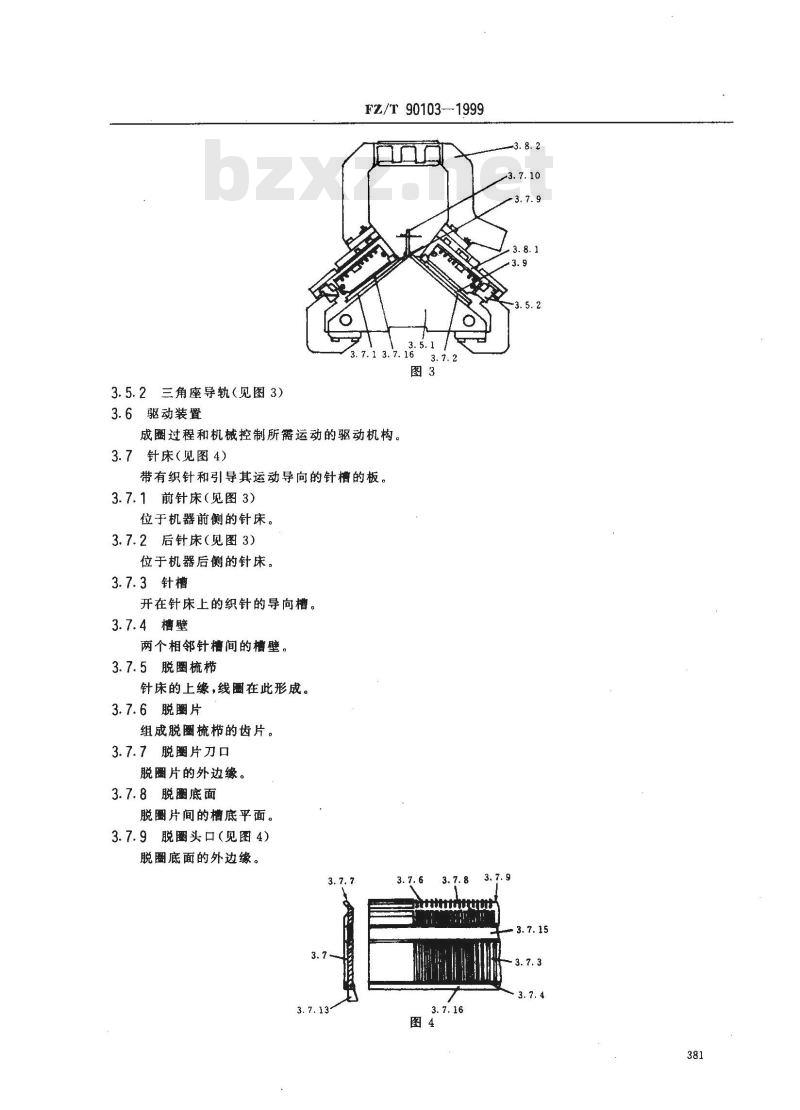

3.5.1针床座（见图3）
固定针床的机架零件。
3.5.2三角座导轨（见图3）
3.6驱动装置
FZ/T 90103--1999
3. 7. 1 3. 7. 1
成圈过程和机械控制所需运动的驱动机构。3.7针床（见图4)
带有织针和引导其运动导向的针槽的板。3.7.1前针床（见图3）
位于机器前侧的针床。
3.7.2后针床（见图3）
位于机器后侧的针床。
3.7.3针槽
开在针床上的织针的导向槽。
3.7.4槽壁
两个相邻针槽间的槽壁。
3.7.5脱圈梳栉
针床的上缘，线圈在此形成。
3.7.6脱片
组成脱圈梳栉的齿片。
3.7.7脱圈片刀口
脱圈片的外边缘。
3.7.8脱圈底面
脱圈片间的槽底平面。
3.7.9脱圈头口（见图4）
脱圈底面的外边缘。
3.7.10针床间距W(见图3)
前后针床上的脱圈头口之间的距离。3.7.11挺针片床
FZ/T 90103—1999
开有放置选针用辅助零件导向槽平板。3.7.12织针（舌针）
见 FZ/T 90029. 2。
3.7.13针托
织针工作和空程的限位零件。
3.7.14挺针片、沉降片
织针运动与成圈的辅助零件。
3.7.15压针板（俗称上塞铁或针尺）在针床上为织针导向并防止其跳出针槽的板。3.7.16针托压板（俗称下塞铁）在针床上，针托限位用的板。
3.8三角座（俗称机头座）
安装织针和导纱器运动控制装置的支座。3.8.1三角座部件（见图3）
在一个针床（前或后）上运行的部件。3.8.2弓形架bZxz.net
前后三角座部件的连接件。
3.9三角系统
用于控制和移动织针、挺针片或其他辅助机件的机构。3.9.1罗纹编织三角系统（见图5）用于编织单面平针织物和罗纹织物的三角系统。3. 9.123 9. 7
3. 9. 11 3. 9. 5
2双反面编织三角系统（见图6）3. 9.63, 9.5 3. 9.10 3.9.11 3.9.12 3.9.7 3. 9. 4图6
用于编织单面平针织物，罗纹织物和双反面织物的三角系统。3.9.3哇编及圆简形编织三角系统用于编织单面平针织物、罗纹织物和集围（长、短集圈）织物以及圆简形单面平针织物的三角系统。3.9.4三角底板
三角零件的安装板。
3.9.5成圈起针三角
使织针、挺针片和其他辅助机件移动到成圈位置的三角。382
3.9.6集圈起针三角
FZ/T 90103—1999
使织针、挺针片和其他辅助机件移动到集圈位置的三角。3.9.7弯纱三角
引导织针、挺针片和其他辅助机件下降的三角。3.9.8受圈起针三角
在移圈时使织针、挺针片和其他辅助机件运动到接受线圈位置的三角。3.9.9移圈起针三角
在移圈时使织针、挺针片和其他辅助机件运动到移圈位置的三角。3.9.10换针起针三角
在织造双反面针织物时，使织针从一个针床移动到另一个针床上的三角。3.9.11限位三角
用于限制织针活动的三角。
3.9.12三角针道
导引针、挺针片和其他辅助机件针的轨道。3.10三角编织系统（见图7）
在三角座滑架的一个行程中形成线圈横列数的三角装置。3.10.1
3.10.1单三角系统。
3.10.2双三角系统。
3.10.3三重三角系统。
3.11导纱装置（见图8）
把从纱简上退绕下来的纱线导引到织针上的装置。3.11.1导纱器
导纱臂上的在织针上方移动的部件。3.11.2导纱臂
导纱装置上的连接导纱器与导纱滑架的部件。3.11.3导纱滑架
在纱架导轨上滑动的部件。
3.11.4纱架导轨
导轨横卧与针床平行，导纱滑架沿导轨滑动。3.11.5导纱限位块
导纱滑架动程的限位装置。
3.12针刷
使针舌张开并保持开启位置的装置。383
3.13织物牵拉装置（见图9）
自动将织物向下牵拉的机构。
3.14输纱与检测系统
3.14.1纱线张力器
控制纱线张力的机构。
3.14.2导纱机架
FZ/T 90103—1999
固定纱简、导纱机件、纱线张力器和监测装置的机架。3.15控制器
用于自动控制所有或部分机器功能的装置。3.16选针装置
用于单针选针的装置，
3.17调换纱架装置
用于调换纱架的控制装盘。
3.18针床移动机构
移动针床的机构。
3.19间距调节装置
用于调节针床间距的装置。
3.20润滑系统
对机器进行人工或自动润滑的系统。3.21清洁系统
对机器自动清洁的系统。
3.22防护齿轮
用于故障预防的齿轮。
3.23专用装置
标准设备以外的附加装置（如线圈孤形器、拉伸板）。384
