【纺织行业标准(FZ)】 纺织机械工艺装备设计管理导则 工艺装备设计程序

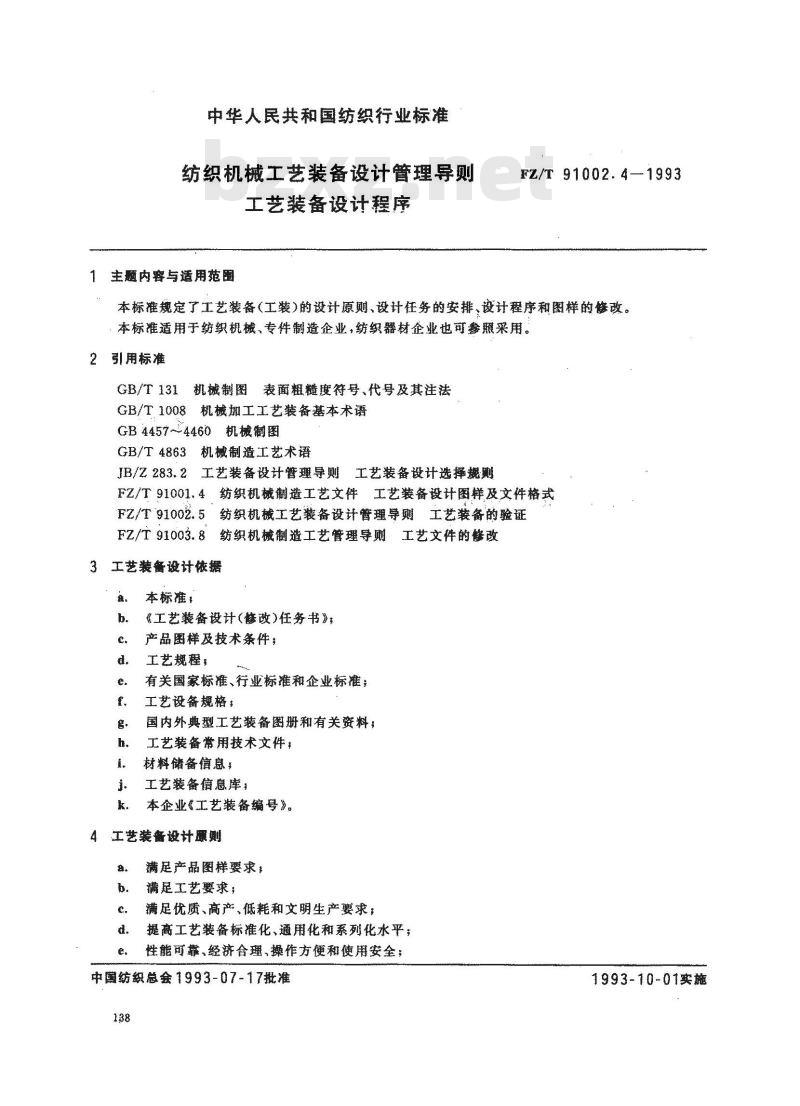

中华人民共和国纺织行业标准
纺织机械工艺装备设计管理导则工艺装备设计程序
1主题内容与适用范围
FZ/T 91002.4-1993
本标准规定了工艺装备（工装）的设计原测、设计任务的安排，设计程序和图样的修改。本标准适用于纺织机械、专件制造企业，纺织器材企业也可参照采用。2引用标准
GB/T131机械制图表粗糙度符号、代号及其注法GB/T1008机械加工工艺装备基本术语GB4457~4460机械制图
GB/T4863机械制造工艺术语
JB/Z283.2工艺装备设计管理导则工艺装备设计选择规FZ/T91001.4纺织机械制避工艺文件工艺装备设计图样及文件格式FZ/T91002.5纺织机械工艺装备设计管理导测工艺装备的验证FZ/T91003.8纺织机械制造工艺管理导则工艺文件的修改3工艺装备设计依据
本标准，
《工艺装备设计（修改）任务书》，产品图样及技术条件：
工艺规程
有关国家标准、行业标准和企业标准工艺设备规格，
国内外典型工艺装备图册和有关资料：工艺装备常用技术文件，
材料储备信息：
工艺装备信息库
本企业《工艺装备编号》。
4工艺装备设计愿则
满足产品图样要求
满足工艺婴求；
满足优质、高产、低耗和文明生产要求，提高工艺装备标准化、通用化和系列化水平，e
性能可靠、经济合理、操作方便和使用安全；中国纺织总会1993-07-17批准
1993-10-01实施
图纸正确、完整、统、清晰；
FZ/T 91002.4--1993
复杂或结构特殊及成本高的工艺装备，应附有使用说明书和设计计算书。g.
5工装设计任务安排

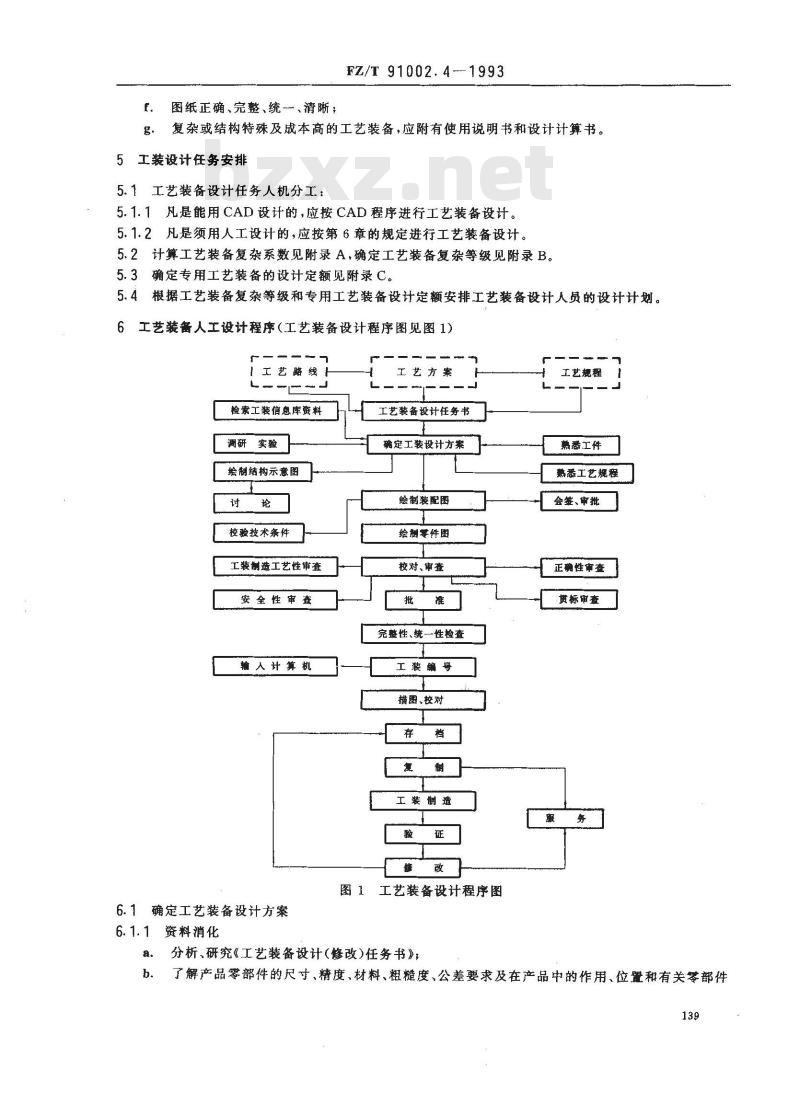

5.1工艺装备设计任务人机分工：5.1.1凡是能用CAD设计的，应按CAD程序进行工艺装备设计。5.1.2凡是须用人工设计的，应按第6章的规定进行工艺装备设计。5.2计算工艺装备复杂系数见附录A，确定工艺装备复杂等级见附录B。5.3确定专用工艺装备的设计定额见附录C。5.4根据工艺装备复杂等级和专用工艺装备设计定额安排工艺装备设计人员的设计计划。6工艺装备人工设计程序（工艺装备设计程序图见图1)工艺路线
检索工装信息库资料
调研实验
绘制结构示意图
校验技术条件
工装制造工艺性审查
安全性审查
输人计算机
6.1确定工艺装备设计方案
6.1.1资料消化
工艺方案
工艺装备设计任务书
确定工装设计方案
绘制装配图
绘制零件图
校对、审查
完整性、统一性检查
工装编号
描图、校对
工装制造
工艺装备设计程序图
分析、研究《工艺装备设计（修改）任务书》；我。
工艺规程
熟悉工件
熟悉工艺规程
会笋、审批
正确性审查
贯标审查
了解产品零部件的尺寸、精度、材料、粗糙度、公差要求及在产品中的作用、位置和有关苓部件139
的相互联系：
。了解工艺规程；
FZ/T91002.41993
。了解工艺设备型号、规格、主要参数和完好状态。6.1.2检索和收集厂内外有关资料，深人现场了解情况，征求有关人员意见，必要时可进行调研。6.1.3由调查资料，对《工艺装备设计（修改）任务书》提出修改意见。如有以下情说，可提出联消工艺装备设计的建议：
借用或利用其他产品的专用工艺装备租已有工艺装备，使用标准工艺装备；
便用组合工艺装备（包括组合夹具、组合冲模）使用先进工艺设备（包括数控机床、加工中心）。d.
6.1.4选择工艺装备结构和计算有关参数。6.1.5绘制工艺装备结构示意图。6.1.6对于工艺装备轮廊尺寸、总重量、承载能力及设备规格进行校核。6.1.7美键工艺装备的条件：

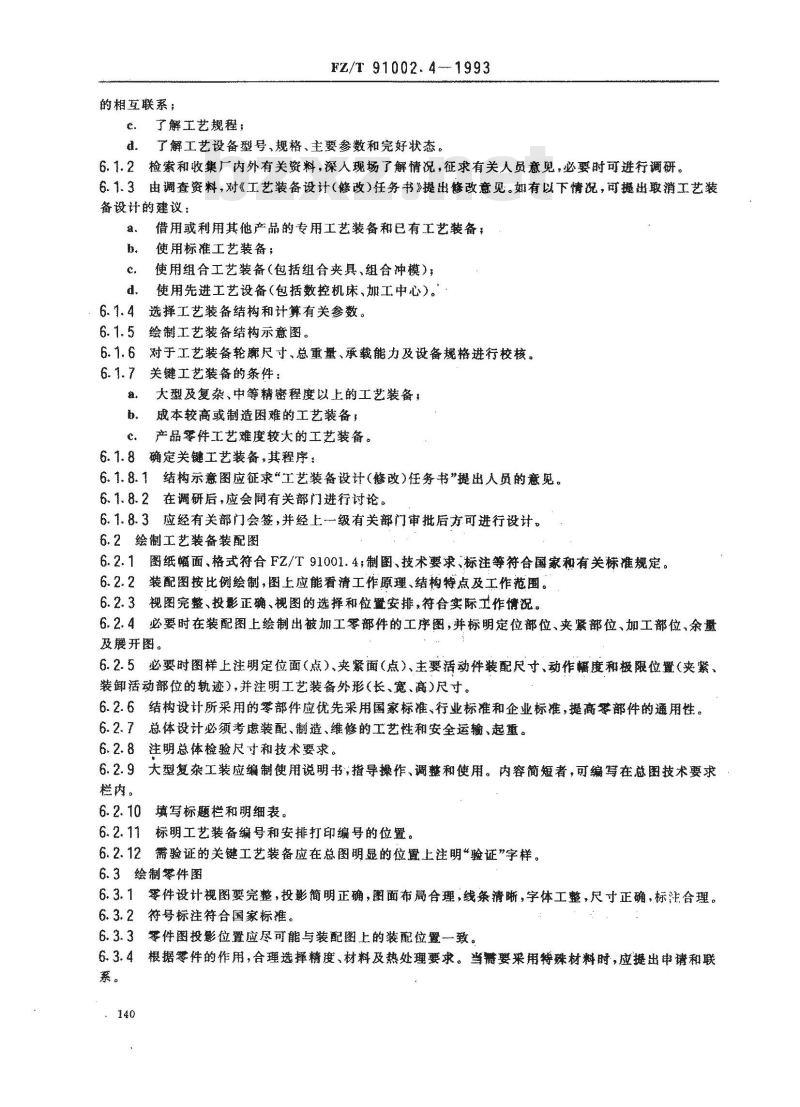

、大型及复杂、中等精密程度以上的工艺装备。本较高或制造困难的工艺装备产品零件工艺难度较大的工艺装备。6.1.8确定关键工艺装备，其程序：6.1.8.1结构示意图应征求“工艺装备设计（修改）任务书”出人员的意见。6.1.8.2在调研后，应会同有关部门进行讨论。6.1.8.3应经有关部门会签，并经上一级有关部门审批后方可进行设计。6.2绘制工艺装备装配图
6.2.1图纸幅面、格式符合FZ/T 91001.4;制图、技术要求、标注等符合国家和有关标准规定。6.2.2装配图按比例绘制，图上应能看清工作原、结构特点及工作范围。6.2.3视图完整、投影正确、视图的选择和位置安排，符合实际工作情况。6.2.4必要时在装配图上绘制出被加工零部件的工序图，并标明定位部位、夹紧部位、加工部位，余及展开图。
6.2.5必要时图样上注期定位面（点）、夹紧面（点）、主要活动件装配尺寸，动作幅度和极限位置（夹繁、装活动部位的轨迹），并注明工艺装备外形（长、宽、高）尺寸。6.2.6结构设计所采用的零部件应优先采用国家标准、行业标准和企业标准，提高零部件的通用性。6.2、.7总体设计必须考虑装配、制造、维修的工艺性和安全运输、起重。6.2.8注明总体检验尺寸和技术要求。6.2.9大复杂工装应编制使用说明书，指导操作、调然和使用。内容简短者，可编写在总图技术要求栏内。
）填写标题栏和明细表。
6.2.11标明工艺装备编号和安排打印编号的位置。6.2.12带验证的关键工艺装备应在总图明显的位置上注明“验证”字样。6.3绘制攀件图
6.3.1零件设计视图要完整，投影简明正确，面布合理，线条清晰，字体工整，尺寸正确，标注合理。6.3.2符号标注符合国家标。
6.3.3零件图投影位置应尽可能与装配图上的装配位致。6.3.4根据零件的作用，合理选择精度、材料及热处理要求。当誉要采用特殊材料时，应提出申请和联系。
FZ/T 91002.4—1993

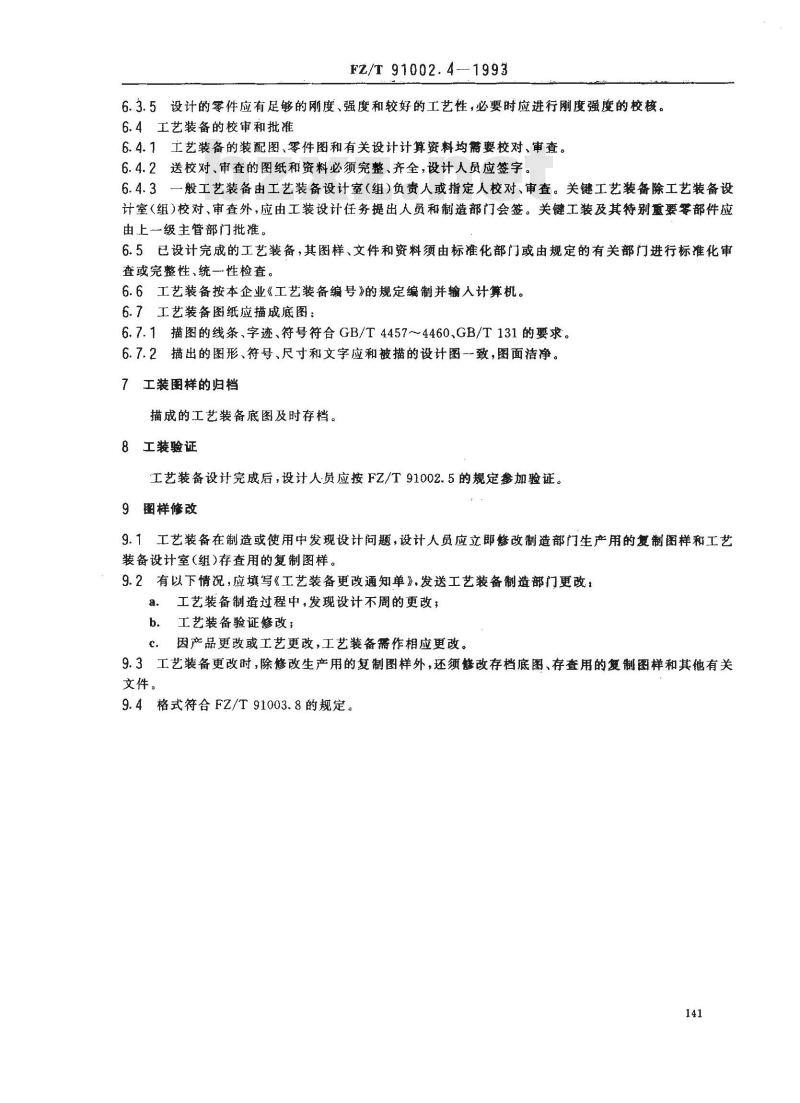

6.3.5设计的零件应有足够的刚度、强度和较好的工艺性，必要时应进行刚度强度的校核。6.4工艺装备的校审和批准
6.4.1工艺装备的装配图，零件图和有关设计计算资料均筋要校对、审查。6.4.2送校对、审查的图纸和资料必须完整、齐全，设计人员应签字。6.4.3一般工艺装备由工艺装备设计室（组）负责人或指定人校对、审查。关键工艺装备除工艺装备设计室（组）校对、审查外，应由工装设计任务提出人员和制造部门会签。关键工装及其特别重要零部件应由上一级主管部门批推。
6.5已设计完成的工艺装备，其图样、文件和资料须由标准化部门或由规定的有关部门进行标准化审查或完整性、统一性检查。
6.6工艺装备按本企业《工艺装备编号》的规定编制并输人计算机。6.7工艺装备图纸应描成底图：
6.7.1描图的线条、字迹、符号符合GB/T4457～4460.GB/T131的要求。6.7.2描出的图形、符号、尺寸和文字应和被描的设计图一致，图面洁净。7工装图样的归档
描成的工艺装备底图及时存档
8工装验证
工艺装备设计完成后，设计人员应按FZ/T91002.5的规定参加验证。9图样修改
9.1工艺装备在制造或使用中发现设计问题，设计人员应立即修改制造部门生产用的复制图样和工艺装备设计室(组)存查用的复制图样。9.2有以下情况，应填写《工艺装备更改通知单》，发送工艺装备制造部门更改：a。工艺装备制造过程中，发现设计不周的更改；b．工艺装备验证修改；
因产品更改或工艺更改，工艺装备需作相应更改。c
9.3工艺装备更改时，除修改生产用的复制图样外，还须修改存档底图、存查用的复制图样和其他有关文件。
9.4格式符合FZ/T91003.8的规定。141

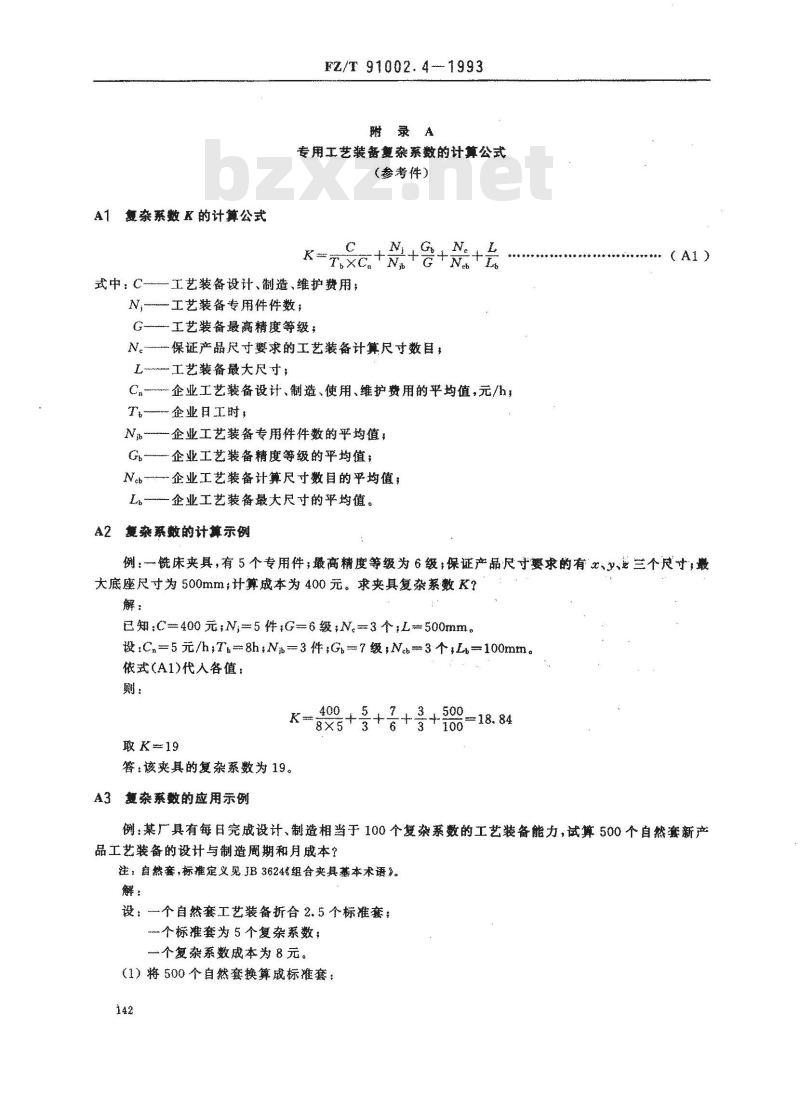

A1复杂系数K的计算公式
TZ/T 91002.4---1993
附录A
专用工艺装备复杂系数的计算公式(参考件）
式中：C工艺装备设计.制造、维护费用；N工艺装备专用件件数；
工艺装备摄高精度等级，
N。保证产品尺寸要求的工艺装备计算尺寸数自，L工艺装备殿大尺寸；
C.企业工艺发备设计、制造、使用、维护费用的平均值，元h.T企业日工时，
N企业工艺装备专用件件数的平均值，G企业工艺装备精度等级的平均值；N企业工艺装备计算尺寸数的平均值，L企业工艺装备最大尺寸的平均值。A2复杂系数的计算示例
（A1）
例：铣床夹具，有5个专用件；最高精度等级为6级；保证产品尺寸要求的有α、少、起兰个尺寸；最大底座尺寸为500mm，计算成本为400元。求夹具复杂系数K？解：
已知C=400元，N-5件G-6级，N-3个L500mm设：Cn=5元/h;T 8h;Njz3件;Gg7级;Nehm3个,L100mm。依式（A1)代人各值：
取K19
答：该夹具的复杂系数为19。
A3复杂系数的应用示例
400+57+34500
8×5-3634100
例：某厂具有每日完成设计、制造相当于100个复杂系数的工艺装备能力，试算500个自然套新产品工艺装备的设计与制造周期和月成本？注：自然套，标准定义现JB3624张组合夹具基本术语》。解：
设：个自然套工艺装备折合2.5个标准套：一个标准套为5个复杂系数，
一个复杂系数成本为8元。
（1）将500个自然套换算成标准套：142
2.5×500-1250（标准套）
（2）再换算成标谁套的复杂系数：5×1250-6250（个复杂系数）
（3）计算设计与制造周期：
FZ/T 91002.4-1993
已知：每日完成100个复杂系数
：6250/100=62.5（天）
设：每月有效工作日为25天
则：62.5/252.5(月)
答：设计、制造周期2.5月。
（4）计算每月设计、制造成本：8（一个复杂系数成本）×100（日完成复杂系数）X25（月作日）=20000元答：设计，制造月成本为20000元。附录
工艺装备等级的划分方法
（参考件）
B1工艺装备的复杂等级以复杂系数的大小来划分，见表B1。表B1
复杂等级
复杂系数
专用工艺装备设计定额表
工艺装备种类
定位轴、套、垫、销等
附录C
80~120
专用工艺装备设计定额示例
（参考件）
工时定额无
偏心套、靠模板、芯轴、刀杆
车、、刻、磨、、平衡工具
专用件多于10件以上的工具
—般钻模
壤板钻模
墙极钻模wwW.bzxz.Net
80我以下
81孔以
10～20
包括游糕
不包括排钻礼
工艺装备种类
丝锥、饺刀、钻头、铣刀等
成形铣刀、齿轮刀具
光滑量规
标准量规
螺纹量规
硼弧、齿轮样板
划线母孔样板
20孔以上
划线号孔样板
简单冲压模
19孔以下
复合模、级进模、精冲模
装配工具、焊接工具
检测工具
工位器具
FZ/T91002.4—1993
续表C1
工时定额,h
0.3～0. 4
用量图为原工时的 1 / 2
用睡图为原工时的 1 / 2
不包括定位孔
包括总图在内
注：嘎图是指只有图形而无设计尺寸的图样。设计时只需填人尺寸，以节省设计时间。C2
表 C1 的补充说明
有总图的工艺装备，带标准件时每种另外加0.3h，审核工时为设计工时的1/5；
标准化审核工时为设计工时的1/9；凡属图形视差错误，律由设计者返工（不计工时)；如退图形复杂时,可乘1.2～1.5系数，通用工艺装备可参照表C1执行，如果是表格图，则每种规格或每个计算尺寸另加0.2~1h；编制一种工艺装备标准，其定额为16～48h，需调研可另加。附加说明：
本标准由纺织工业部技术装备司提出。本标准由纺织工业部无纺织机械研究所归口。本标准由郑州纺织机械厂、上海纺织机械专件厂、常德纺织机械厂负贵起草。144
