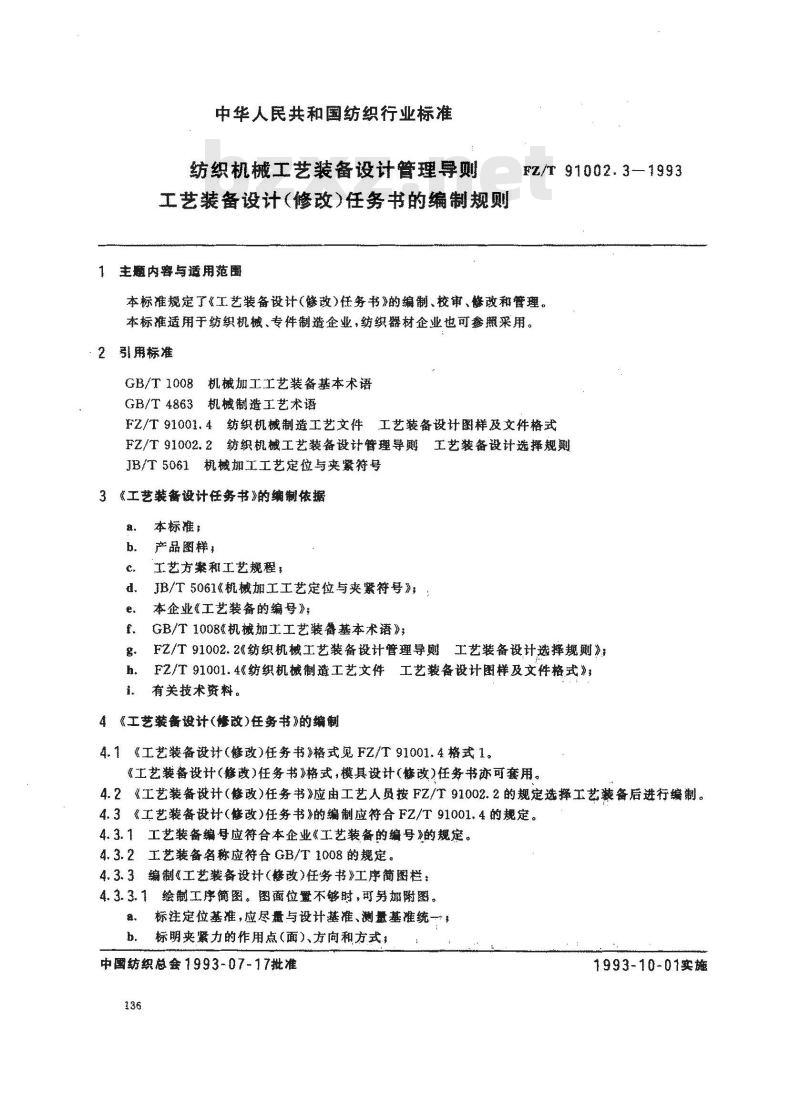

中华人民共和国纺织行业标准
纺织机械工艺装备设计管理导则工艺装备设计（修改）任务书的编制规则1 主题内容与适用范围
FZ/T91002.3—1993
本标准规定了《工艺装备设计（修政）任务书》的编制、校律、改和管理。本标准透用于纺织机械、专件制造企业，纺织器材企业也可参照采用。2引用标准
GB/T1008机械加工工艺装备基本术语GB/T4863机械制造工艺术语
FZ/T91001.4纺织机械制造工艺文件工艺装备设计图样及文件格式FZ/T91002.2纺织机械工艺装备设计管理导工艺装备设计选择规划JB/T5061机械加工工艺定位与夹紧符号3《工艺装设计任务书》的编制依据a.
本标摊；
产品图样
工艺方案和工艺规程，
JB/T5061《机械加工工艺定位与夹紧符号》本企业《工艺装备的编号》
GB/T1008机械加工工艺装番基本术语》；FZ/T91002.2《纺织机械工艺装备设计管理导工艺装备设计选摔规测》FZ/T91001.4《纺织机械制造工艺文件工艺备设计图样及文件格式》，h.
有关技术资料。
4《工艺装备设计（修改任务书》的编制4.1《工艺装备设计（修改）任务书》格式见FZ/T91001.4格式1。《工艺装备设计（修改）任务书》格武，模具设计（修改）任务书亦可套用。4.2《工艺装备设计（修改）任务书》应由工艺人员按FZ/T91002.2的规定选择工艺装备后进行编制。4.3《工艺装备设计（修改）任务书》的编制应符合FZ/T91001.4的规定。4.3.1工艺装备编号应符合本企业《工艺装备的编号》的规定。4.3.2工艺装备名称应符合GB/T1008的规定。4.3.3编制工艺装备设计（修改）任务书）工序简图栏：4.3.3.1绘制工序简图。图面位整不够时，可加附图。a、标注定位基准，应尽量与设计基准、测量基准统b．标明爽紧力的作用点（面）、方向和方式：中国纺织总会1993-07-17批准
1993-10-01实施

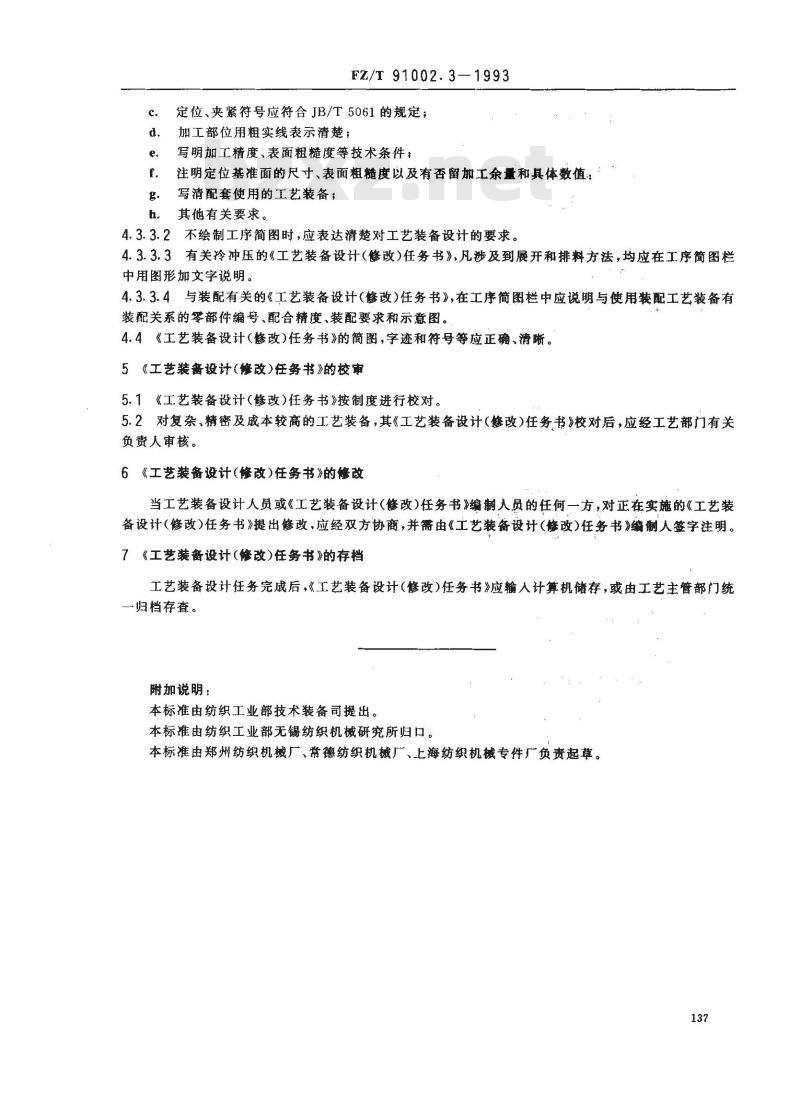

FZ/T91002.3—1993
定位、夹紧符号应符合JB/T5061的规定；加工部位用粗实线表示清楚；
写明加工精度、表面粗糙度等技术条件：注明定位基准面的尺寸、表面粗糙度以及有否留加工余量和具体数值写清配套使用的工艺装备；
其他有关要求。
4.3.3.2不绘制工序简图时，应表达清楚对工艺装备设计的要求。4.3.3.3有关冷冲压的《工艺装备设计（修改）任务书》，凡涉及到展开和排料方法，均应在工序简图栏中用图形加文字说明。www.bzxz.net
4.3.3.4与装配有关的《工艺装备设计（修改）任务书》，在工序简图栏中应说明与使用装配工艺装备有装配关系的零部件编号、配合精度、装配要求和示意图。4.4《工艺装备设计（修改)任务书》的简图，字迹和符号等应正确、清晰。5《工艺装备设计(修改)任务书》的校审5.1《工艺装备设计（修改)任务书》按制度进行校对。5.2对复杂、精密及成本较高的工艺装备，其《工艺装备设计（改）任务书》校对后，应经工艺部门有关负责人审核。
6《工艺装备设计（修改）任务书》的修改当工艺装备设计人员或《工艺装备设计（修改）任务书》编制人员的任何一方，对正在实施的《工艺装备设计（修改）任务书》提出修改，应经双方协商，并由《工艺装备设计（修改）任务书》编制人签字注明。7《工艺装备设计(修改)任务书》的存档工艺装备设计任务完成后，《工艺装备设计（修改）任务书》应输人计算机储存，或由工艺主管部门统-归档存查。
附加说明：
本标准由纺织工业部技术装备司提出。本标准由纺织工业部无锡纺织机械研究所归口。本标准由郑州纺织机械厂、常德纺织机械厂、上海纺织机专件厂负责起草。137
