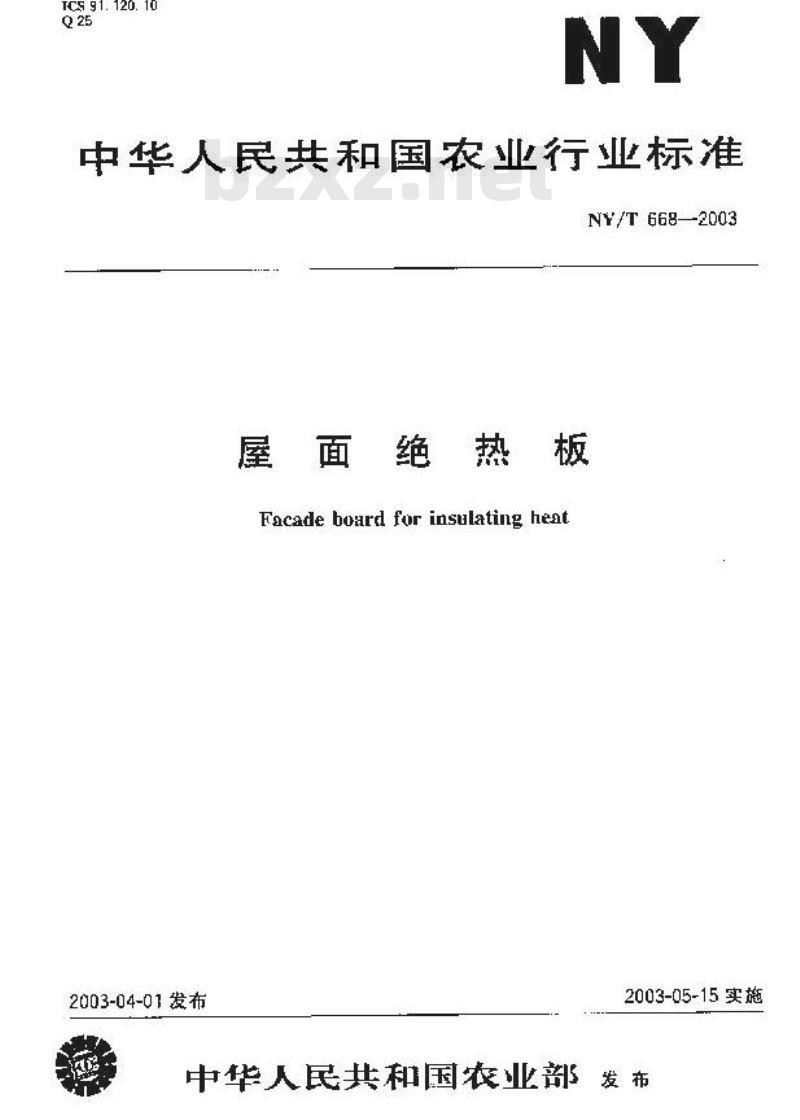

【农业行业标准(NY)】 屋面绝热板

TCS 91.120.10
中华人民共和国农业行业标准
NY/T668—2003
屋面绝热板
Facade board for insulating heat2003-04-01发布
2003-05-15实施
中华人民共和国农业部发布
VY/T 668—2003
本标准足总结近十年来我国屋而绝热板完产与使用的实既丝验，拿考同内外标准，经过调查研究试验验证而划定。
本标准的附求人、附录乃、附录C、附球D为规范性对变木标推山中出人氏共利国衣业群提出求标准负资起中单位，农业部连材产品质量监督检验测品中心（李安），本标准参加起草单位；山乐硅醛盐研究所、牵安市变工程乐录监雷站、牵安市城多班筑设计院网熟板厂，
木标循正要起草人：刘会忠卢游，桑操，羽东，来绪江，本标准百改制定
本标准委托农业部建材产品质量监督检验测试小心（兼安)负击解。范围
屋面绝热板
NY/T668—2003
本标准规定了屋面绝热板的分然、规格.产品标记，一般规定，技术要求、试验方法、检验规则.标志。包袭、运整和贮存等。
本标准适用于以胀给缘若断胀经石、岩剂、孕潜稀等保温绝热材料为芯材，以水论砂紫为外保护层的星面范热板（以下商聚地热板），以其他集温绝燃材料为芯材制定的绝热板可参脏使用。2规范性引用文件
下列文件中的策款通过本标准的引用而放为本标准的条款，凡尺注日期的叫用文件，其随后所有的修改单（不包据动误的内容）变修订版均不运用十产标准，然而，鼓后糖据本标准达成协议的各方研究是再叫使第这些文件的最新版本。凡是不注开期的引用文件，其最新版本适用下女标作。GBI6混凝土拌合用水
7硅酸盐水论、普通性酸盐水漆
GB13矿渣硅豌盐水泥，火山灰质硅酸盐水泥及粉煤硅酸盐求泥CE/T2928：1987逐北检直计效抽样序及抽穿表（适用于连续批的检查）[H/T4:32—1996绝热材料相关术语GB/T5455.12001无机便质热制品试验方法外现质量心B/T11835笔热用岩摘、扩整棉及其制品G128复合硅酸盐水泥
G/T14654筑用破
10/T209膨胀珍妹岩
C/T441腾账蛭石
3术语和定文
CB/T4132--1996确立的以及下列术语定义透用于本标准，3. 1
面绝热板
安置在屋面防水层之工，用于减少站构物与环境热交晚的一种刺而。4分类.规格和产品标记
4.1分类
按芯村分为：影胀诊珠岩屋面绝热板（Y).膨胀烯石昼面绝总夜（S).类棉、矿造棉尾面绝热板（M）。4.2规格
上规率为305mm×300mm50切m：其他规格中供需双产定，4.3产品标记
4.3.1产品标记方法
AY/T668—2003
产品标记的顺，产品名称，长度义宽度×呼度标准编号4.3.2标记示到
长为3宽为30nm厚为5c以膨服珍球岩为恶材的池势板的标记为！Y0cmm×3C0mmx5mmNY/T558
5原材料要求
5.1冰泥
应符合GB175.GT11341,GB12958中熟定的水泥。5.2集料
符合(B/T14684规定的妙，
5.3绝热材料
特合209规定的能张珍珠岩，
符合JCT44°规定的膨张蛭石。
将合GR/T118:5填定均岩棉.矿渣棉5.4水
符合GBI63期定的米
6技术要求
E.1尺寸充许编确递
屋面绝势板的心允许偏差应符合表1的规定，表1
充许询券
6.2外观质量
绝益放的外观质针成符合表3规实。尺寸允许偏差
表 2外观照量
测空变业
双面要饮
其他塑效
缺培择单
而享曲不相过0m
面不爆过2
大充许
单位套
测国、忘回及能感术允订有贷学要致存在，昨用净型没的总长展不待相过mm长度和宽度本得同时太十惯富不得干品效放不净于站6.3物埋性能
星面绝热板的物理性能应符合表3的现定，表 3物理性能
抗折强度
吸水卒
外观质量
抗冻性
强阻损关
督面积率
心树耳安
计：杭冻性试疫为
了试验方法
15-1冻配25次
NY/T668—2003
效格要
7.1尺充评偏差和外戏质量检验按G/T6486.12001中3.1、4.1.4.2.4.3.4.4.1进行.7.？绝热板的最大承载力按阴录A过行7.3绝热故的吸水本按附录B进行。7,4绝热板的抗速生按附录心进行7.5热桥面积教和芯材原度按附录D进行。8检验规则
8. 1检瞪分类
产品检验分为出，稳验和型式检验两类：B.1.1产品出厂检验项日包括：尺于偏卷、外观质累.抗折强登、吸水学，老材厚度。8.1.2产品型式研日为本标准技术要求的全部内容，型式检验的乐件为元制的新产品进行投产鉴定村，产品的材料、配力、1艺育延改变，可能影响产品性能时；h
产品停产半年以上发生产所：
出！检验结果与上次型式检验结果女较大差异村；后户有特殊要求时：
质量监督按龄机构提出迷行型式检验要求时，8.2批量
以相同原料，相间产上大制成的保温绝热板按品种，规格分批验收，料12C2）比为检验批量，不足批决说为一批。如生产数量心，以产量为一批。3
NY/T6682003
8.3抽样
8.3.1外观质量，尺寸允许偏若按GB/2328一1987采用正带位变一次相样方案，圾一报检恰心平抑样效鼠见表4。
变抽样塑盘
批量压
5mi ~-1 :nn
1 20*-3 20n
3 2C1--1 0(0
样本太小
合判定改A，
日.3.2势理性留损月检验所栏品从外骤质量检会合格的样品中随机抽取。8.4判定规则
8.4.1样本的外览质最和尺小允许偏左接表1判定：天合格判是效。
8.4.2当所有必险项日的检验结果均符合本标时，则判该括产品介格：当检验填日有两项以上！含两划)不合势时，则判该批产品不合格；当格验项日项不合格时，可加倍抽样复检小合格项，若复检个格，圳判该抵产品合格1右望检钙不含势，则划该产品不合略，9标志、包装运输和贮存
.1标志
出产品底有产配质量合格还，其应包括以内奔，生产厂名、产品际记、批做收编、机期号，本批产品实测技术性能和生产H期等，井有检验负和承检单立签率。9.？包装
包装影式出供需双方询定，如供需双方在合同中注明，产品也可以不用包装。9. 3 运获
产品运输过程中应的止，避免破烟。9.4贮存
产量存放易地应坚实平整，干爆通风，不同规格的产品应分别堆放。+
A.1试验设备
A. 1. 1 试险机
附最A
（奴范性附录）
绝热板抗折强展试险方法
NY/T66B—2003
成验机可采用抗折机或万能试验机。试验机的示慎相对误举应不大于二1不，试挥的预期鼓坏商潮值不少试唤机争量程的20为，不大于全鼠程的%。A.1.2支座及加压等
支库的两个支承情和加正棒的点为Ⅲ，材料为钢点，其中一个支天格应脂动并可白白整水平4.2试样
试件为单块整，试件数量为块，4. 3试验程序
2,3.1游除试件面的粘造、司,放人洁净水中沟。4.3.2将试件从水中取出，用控干的短毛巾去表面萨者水，顺普长度方向外露去画朝上室于支单上【如期A.1所示）。抗扑文呢为试件斥度对4倍在主座及加压样与试件接触面之间应些有mT~5nr厚的移合板势层。
1——支座！
2—共件：
3.加压体：
4——-胶台故含应。
图A,1试性位置
A.3.3启动试验机连续均勾泄加荷，自至试作坏。记录龄坏荷载（)。A.4试验结果计算与评定Www.bzxZ.net
A,4.1抗折强度被式(A,)计绅，
NY/T668-2003
式中；
R.—抗折强准：单位为兆帕(MPa?破环尚，学位为牛（N）
两支座问的中心归离、单位为变来(mm)一试件宽度，单位为笔米（mml）：一试件厚度，单位为毫来(mrm)。2试验结果以5块试样抗折强度的平均值表示，计单楷确至J.01MIP:.A4.2
...r( A.1
B.1试设备
恒温烘箱；
台率（销确至)
B.2试样
附录B
（规范性附录）
始热推吸水率试验方法
财水率以单块整板进行试验，试件效量为百块，B,3试照程序
NY/T668—2003
B，3.1将近性置于105们土5的烘箱内烘十，每间隔4上将试件收出分别移录一次，直至两改称量结果考异小于C.%时，规为或件十保质量m，精确率5.B.3.2将试件放在温度为2U元士5℃的洁净水中，使水面高出试件的2mm，授池24后敢出币控于的途巾擦去式样表面的水。称盘试件吸水后的质量ml精确至5E。B.4试险结果
绝热板的吸水按式(B1>计算。
w= ni - ng × 100
式中：
绝热板的吸水快，坏；
绝熟板的下烯质量，单位为克（g）一-绝热板暇水后的质或，单位为克（g）。Nt
B.4.2式验果以在个式件的算术平均值表示，精确至1%，(B1)
NY/668—2003
C.1试验设备
附录C
（规范性附录）
绝热板抗冻性试验方法
C,1.1低湿箱或冷陈卒，放入试样后，范（室)内度可降保持在一15忆~一20亡始国内。第（空>内空气温度宜在21±n.in内降至—15-9.C.1.2水。
C.1.3试样架：试样架应使试样之的间不小十20mm，试件与依温籍或冷陈室内壁之同的印离人小于10mm
C.1.4压力试整机成万能试整机，C.2试样
以干燥状念下的整件保温板为试件，试作数鼠为五块。C.3试验程序
C.3. 1检声外观,将裂效,缺按抑角作标记,并记录其并况C.3.2将试件没人20℃士5的水巾48h后取出：放人放完降湿至一15.9.的低温箱或冷冻牢抢试栏架中，关上箱（室门）
C.3.3当箱（室内温度再次降至15时开端记时，在此益度下煤持3然后收出试外立即放人255的水中睡化！h，如此为个序壁循坏.C.3.425夜冻融循环结束后，检查并记录试件的做坏情况：如别落、掉角，抑校及裂增加的及寸，然后将试接谢录A进行总大承重力试整。.4试验结果
以源融后是否符合3中执乐性相血的技术婴求来评定产品是否合格。D.1试验设备
渐标卜尺，精度0.02mm。
D.2试样
试件数量为五快：
D. 3试验程序
附录P
（规范性附录）
绝热板热桥面积率盈芯材厚産试监方法NY/T 668--2C03
将试件横间划刮开，用游标卡尺制绝热板两选边助的宽改技芯材最薄处序度c，如图T1所示。水泥欧浆：
芯校：
材厚度
试验结果
热排面秘率
国D.1芯村孕度测定
助的总克盘占宽或的百分比即为鲍热版的热桥面积收，密式（1)进行计算brbaxICo
烘桥面租率（精确至小数点后一位），兴；染助宽度（箱确到o.1mm)，单位米(mm)；板度（精确到1mm?，单位为意米(m)。试验结策由五个试件的算术平为值表示，精弹至1%。D.4.2芯材厚度
试验结果以五个战件的最小佰表示，精确至U
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
