汽车转向球接头尺寸
Motor vehicles--Steering ball joints--Dimensions本标准等效采用ISO1803—1987《商用道路车辆转向球接头》。1主题内容与适用范围
本标准规定了汽车转向球接头（以下称转向球接头）的主要尺寸。本标准适用于新设计的公路用载货汽车和客车（不包括微型汽车）。2主要尺寸

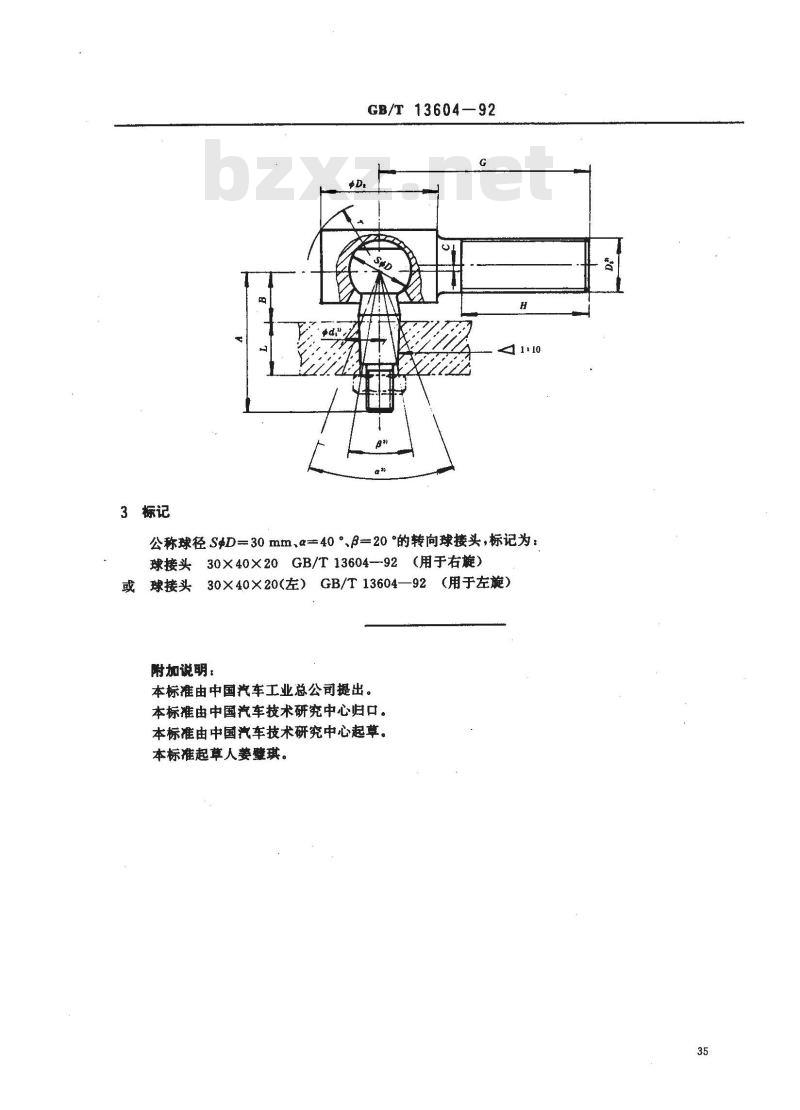

主要尺寸见图和表。
公称球径
GB/T 13604-92
注：1）为保证锥面的配合良好，锥孔d，的精度规定为H8，锥面配合面积不得小于60%。2）D，的螺旋方向，即可左旋，也可右旋。对于左旋螺纹，标记后加左”字。max.Www.bzxZ.net
3）α是图示平面内的球头极限运动角，β是垂直于图示平面的平面内的球头极限运动角。可根据需要规定不同的α和β值，但其小值不得小于表中规定值。国家技术监督局1992-08-15批准34
1993-04-01实施
3标记
GB/T 13604—92
公称球径.S+D=30mm、α=40°β=20°的转向球接头，标记为：球接头30×40×20GB/T13604-92（用于右旋）或球接头30×40×20(左）GB/T13604—92（用于左旋）附加说明：
本标准由中国汽车工业总公司提出。本标准由中国汽车技术研究中心归口。本标准由中国汽车技术研究中心起草。本标准起草人姜璧琪。
