【国家标准(GB)】锯齿形(3°,30°)螺纹直径与螺距系列

本网站发布时间： 2024-07-28 15:33:46

GB/T13576.2-1992
已作废
　点击下载此标准

基本信息

标准号：
GB/T 13576.2-1992
标准名称：
锯齿形(3°,30°)螺纹直径与螺距系列
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1992-08-29
实施日期：
1993-05-01
作废日期：
2009-02-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
50.04 KB

标准分类号

标准ICS号：
机械系统和通用件>>21.040螺纹
中标分类号：
机械>>机械综合>>J04基础标准与通用方法

关联标准

替代情况：
被GB/T 13576.2-2008代替
采标情况：
neq DIN 513－2：1985

出版信息

出版社：
中国标准出版社
页数：
3页
标准价格：
8.0 元
出版日期：
1993-05-01

其他信息

首发日期：
1992-08-29
复审日期：
2004-10-14
起草人：
李晓滨、于源
起草单位：
机电部机械标准化所
归口单位：
全国螺纹标准化技术委员会
提出单位：
中华人民共和国机械电子工业部
发布部门：
国家技术监督局
主管部门：
国家标准化管理委员会
相关标签：
螺纹直径

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了公称直径10至640mm、牙型符合GB/T 13576.1的锯齿形螺纹直径与螺距系列。本标准适用于一般用途的锯齿形螺纹。 GB/T 13576.2-1992 锯齿形(3°,30°)螺纹直径与螺距系列 GB/T13576.2-1992

标准内容

部分标准内容：

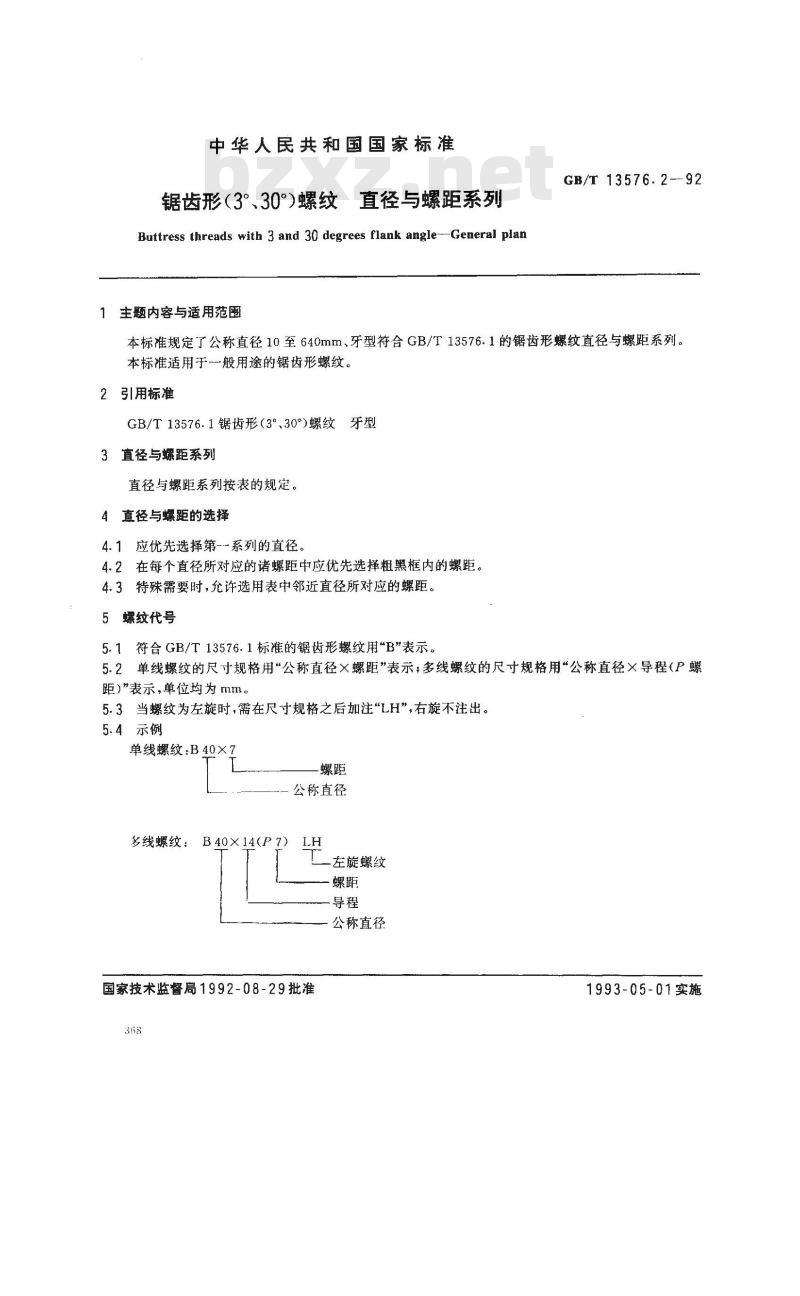

中华人民共和国国家标准
锯齿形（3°30°）螺纹
直径与螺距系列
Buttress threads with 3 and 30 degrees flank angle-General plan1主题内容与适用范围
GB/T 13576.2-92
本标准规定了公称直径10至640mm、牙型符合GB/T13576.1的锯齿形螺纹直径与螺距系列。本标准适用于一般用途的锯齿形螺纹。引用标准
GB/T13576.1锯齿形（3°、30°)螺纹牙型3直径与螺距系列

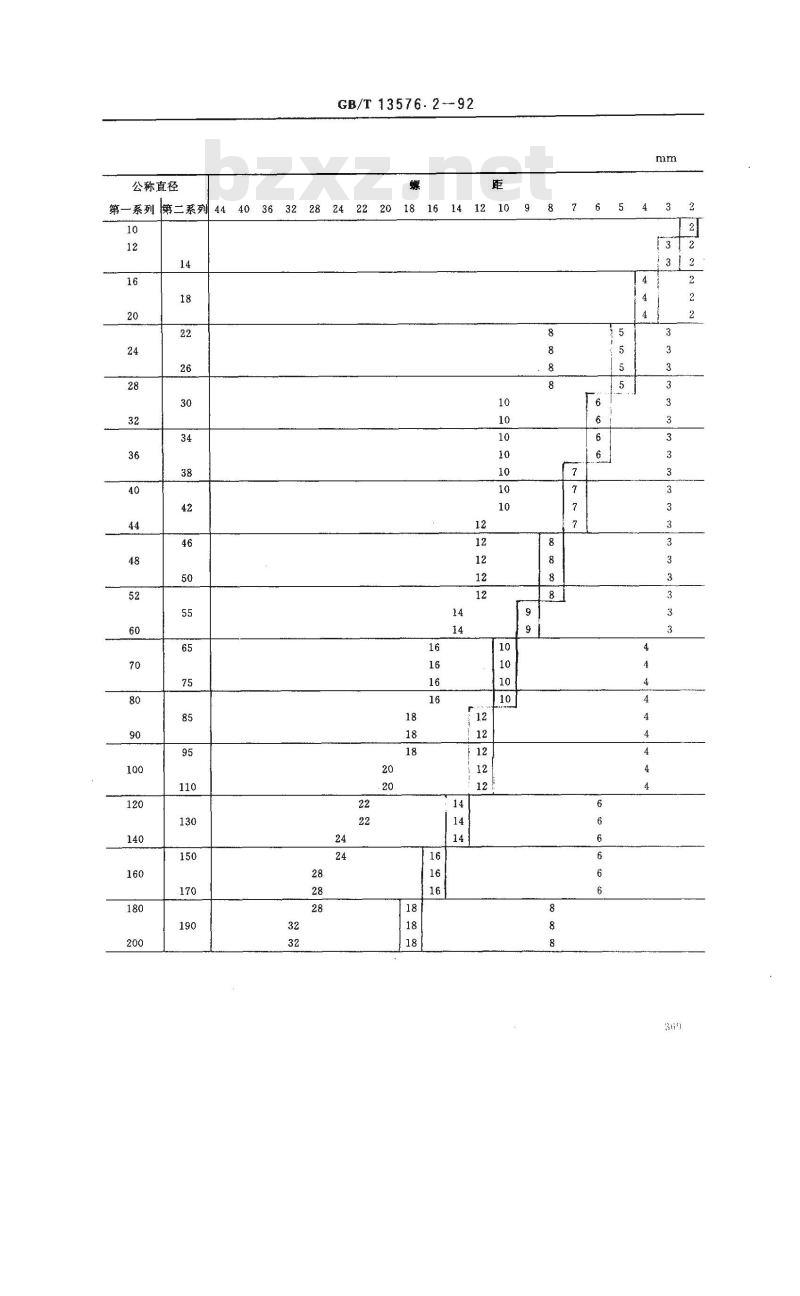

直径与螺距系列按表的规定。
4直径与螺距的选择
4.1应优先选择第系列的直径。
4.2在每个直径所对应的诸螺距中应优先选择粗黑框内的螺距。4.3特殊需要时，允许选用表中邻近直径所对应的螺距。5螺纹代号
5.1符合GB/T13576.1标准的锯齿形螺纹用*B”表示。5.2单线螺纹的尺寸规格用“公称直径×螺距”表示；多线螺纹的尺寸规格用“公称直径×导程（P螺距）”表示，单位均为mm。
5.3当螺纹为左旋时，需在尺寸规格之后加注“LH”，右旋不注出。5.4示例
单线螺纹：B40×7
一公称直径
多线螺纹：
B40×14(P 7)
左旋螺纹
公称直径
国家技术监督局1992-08-29批准368
1993-05-01实施
公称直径
GB/T13576.2-92
4036322824 22 2018
第一系列第二系列44
公称直径免费标准下载网bzxz
第一系列第二系列44

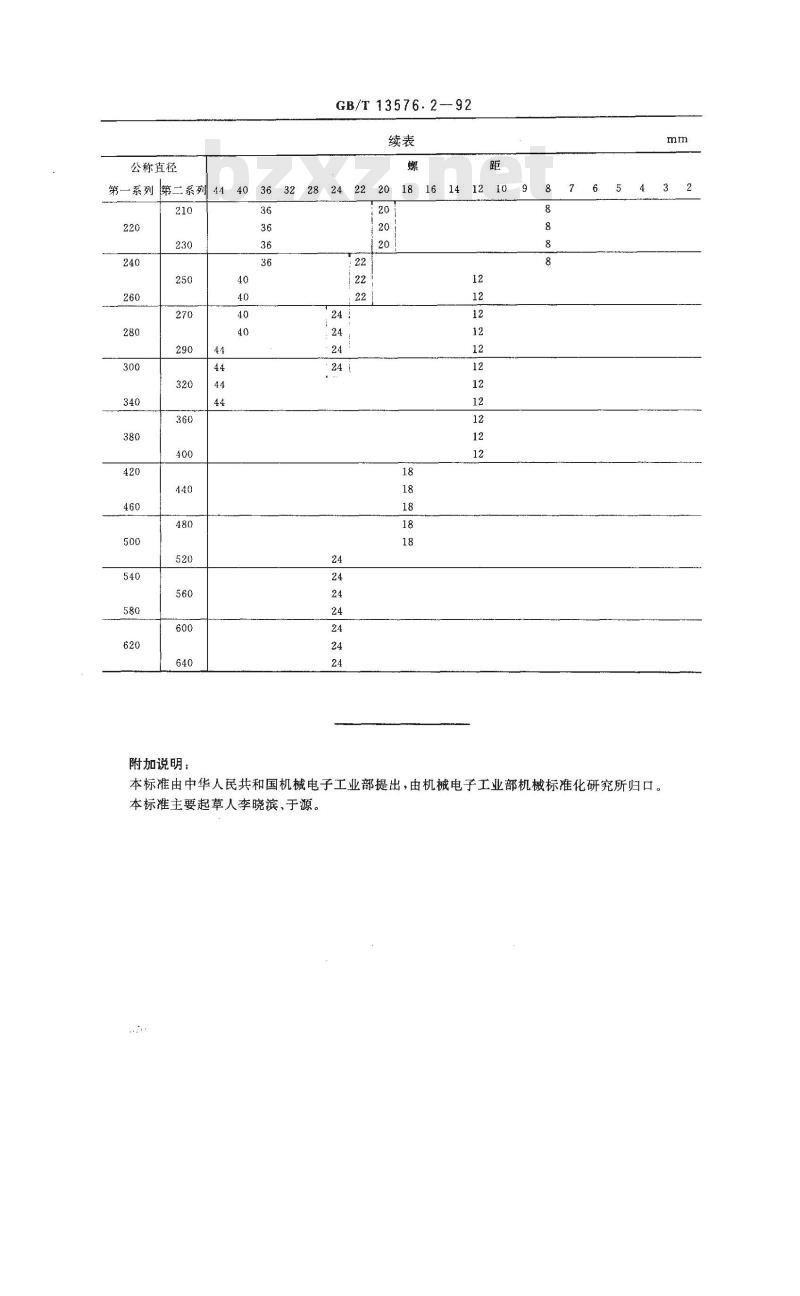

附加说明；
GB/T13576.2-92
222018
本标准由中华人民共和国机械电子工业部提出，由机械电子工业部机械标准化研究所归口。本标准主要起草人李晓滨、于源。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
