【国家标准(GB)】锯齿形(3°,30°)螺纹牙型

本网站发布时间： 2024-07-28 15:34:34

GB/T13576.1-1992
已作废
　点击下载此标准

基本信息

标准号：
GB/T 13576.1-1992
标准名称：
锯齿形(3°,30°)螺纹牙型
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1992-08-29
实施日期：
1993-05-01
作废日期：
2009-02-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
70.29 KB

标准分类号

标准ICS号：
机械系统和通用件>>21.040螺纹
中标分类号：
机械>>机械综合>>J04基础标准与通用方法

关联标准

替代情况：
被GB/T 13576.1-2008代替
采标情况：
neq DIN 513－1：1985

出版信息

出版社：
中国标准出版社
页数：
5页
标准价格：
8.0 元
出版日期：
1993-05-01

其他信息

首发日期：
1992-08-29
复审日期：
2004-10-14
起草人：
李晓滨、于源
起草单位：
机电部机械标准化所
归口单位：
全国螺纹标准化技术委员会
提出单位：
中华人民共和国机械电子工业部
发布部门：
国家技术监督局
主管部门：
国家标准化管理委员会
相关标签：
螺纹牙型

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了牙侧角为3°、30°锯齿形螺纹的基本牙型和设计牙型。本标准适用于一般用途的锯齿形螺纹。 GB/T 13576.1-1992 锯齿形(3°,30°)螺纹牙型 GB/T13576.1-1992

标准内容

部分标准内容：

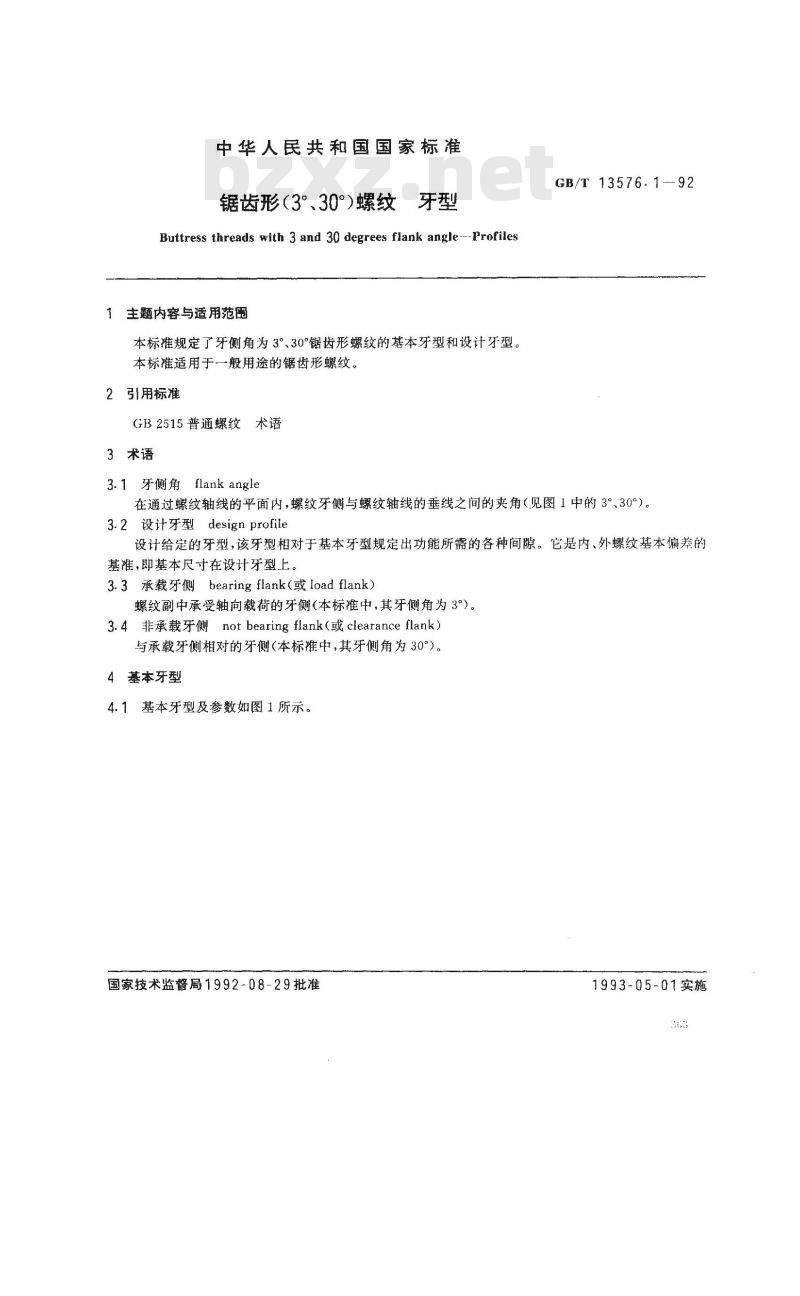

中华人民共和国国家标准
锯齿形（3°、30°）螺纹牙型
Buttress threads with 3 and 30 degrees flank angle --Profiles主题内容与适用范围
本标准规定了牙侧角为3°、30°锯齿形螺纹的基本牙型和设计牙型。本标准适用于一般用途的锯齿形螺纹。2引用标准
GB2515普通螺纹术语
3术语
GB/T13576.1-92
3.1牙侧角flank angle
在通过螺纹轴线的平面内，螺纹牙侧与螺纹轴线的垂线之间的夹角（见图1中的3°、30°）。3.2设计牙型 design profile
设计给定的牙型，该牙型相对于基本牙型规定出功能所需的各种间隙。它是内、外螺纹基本偏差的基准，即基本尺寸在设计牙型上。3.3承载牙侧bearing flank（或load flank）螺纹副中承受轴向载荷的牙侧(本标中，其牙侧角为3°）。3.4非承载牙侧notbearing flank（或clearance flank）与承载牙侧相对的牙侧（本标推中，其牙侧角为30°)。4基本牙型
4.1基本牙型及参数如图1所示。国家技术监督局1992-08-29批准1993-05-01实施
图中：D
-内螺纹大径；
0.263841F
GB/T 13576.192
0.263841P

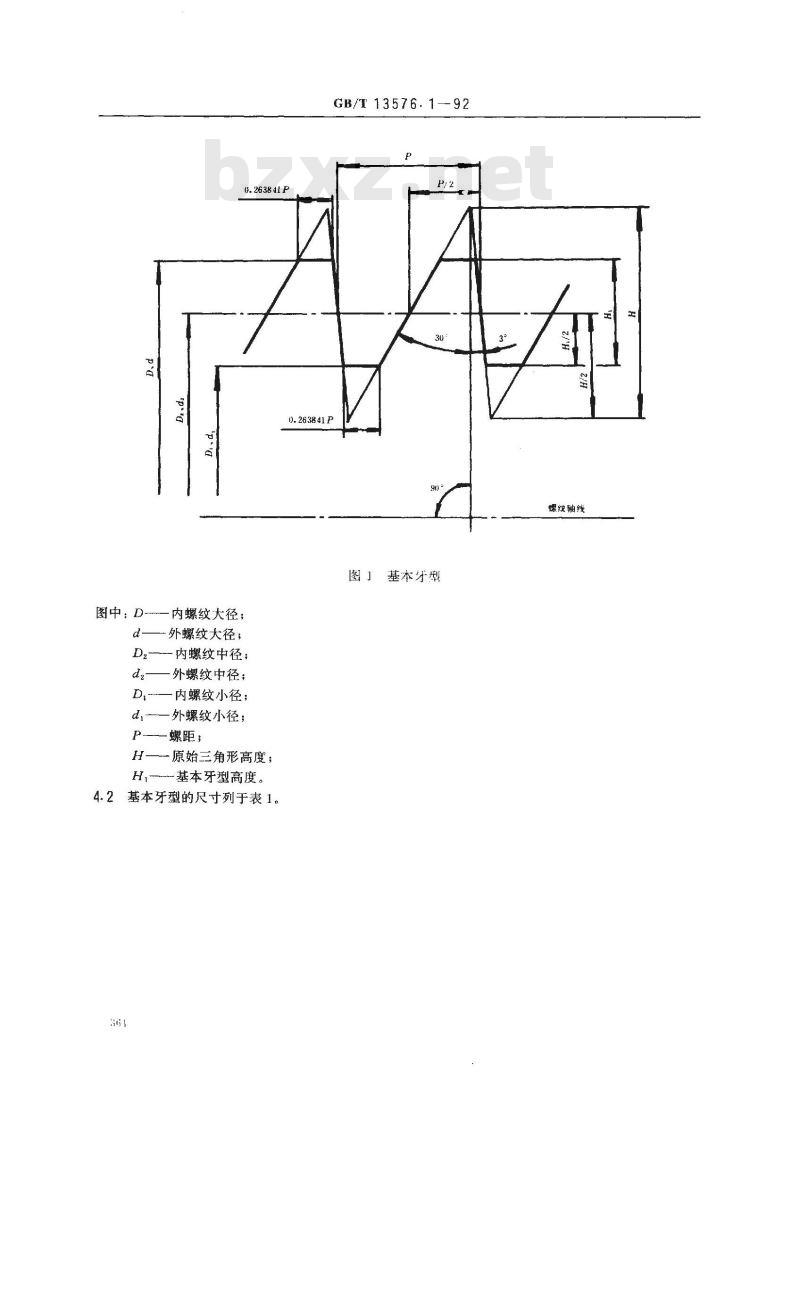

图」基本牙型www.bzxz.net
d—外螺纹大径；
D,--内螺纹中径；
-外螺纹中径；
D,—内螺纹小径；
d,——外螺纹小径；
P螺距;
H—原始三角形高度；
H,基本牙型高度。

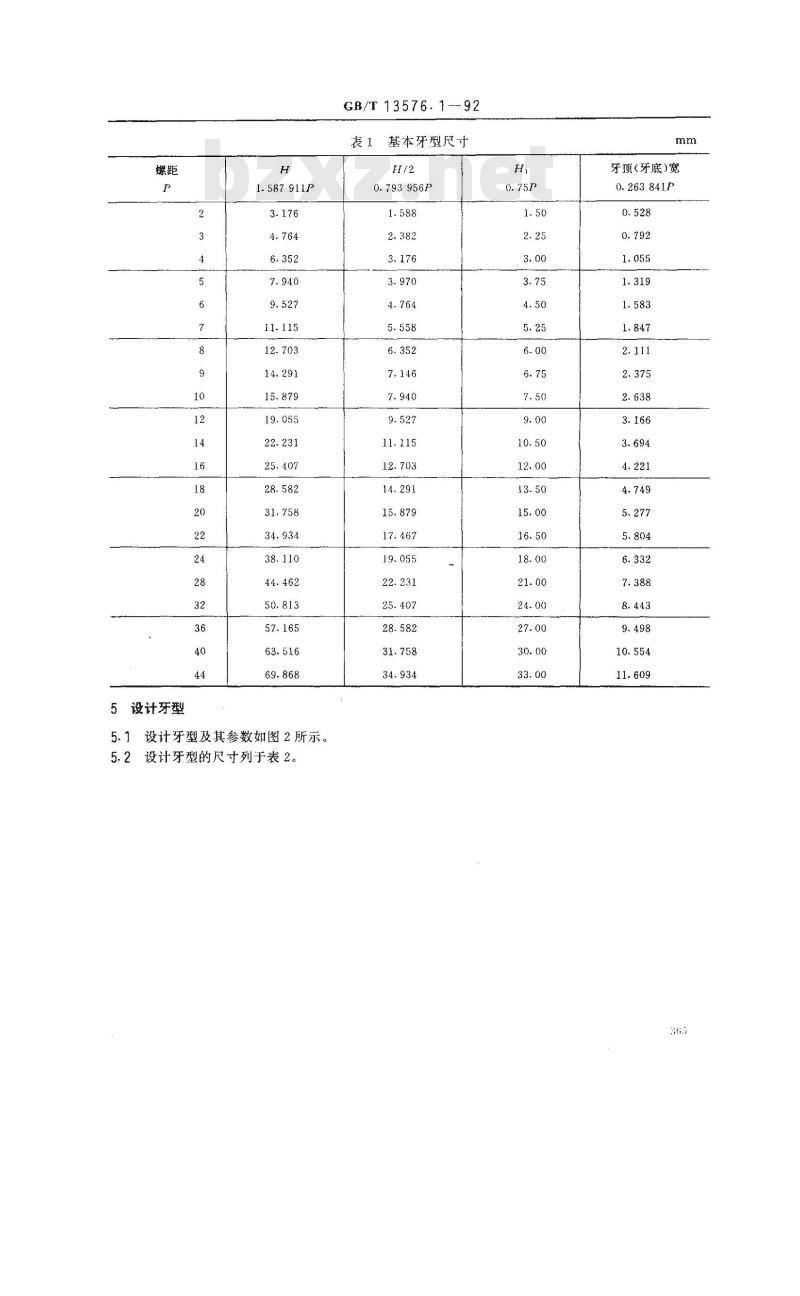

4.2基本牙型的尺寸列于表1。
螺纹轴线
5设计牙型
1.587911P
5.1设计牙型及其参数如图2所示。5.2设计牙型的尺寸列于表2。
GB/T13576.1-92
基本牙型尺寸
0.793956P
牙顶(牙底)宽
0.263841P
图甲：H,0.75P;
a.=0.117767P;
GB/T 13576. 1-92

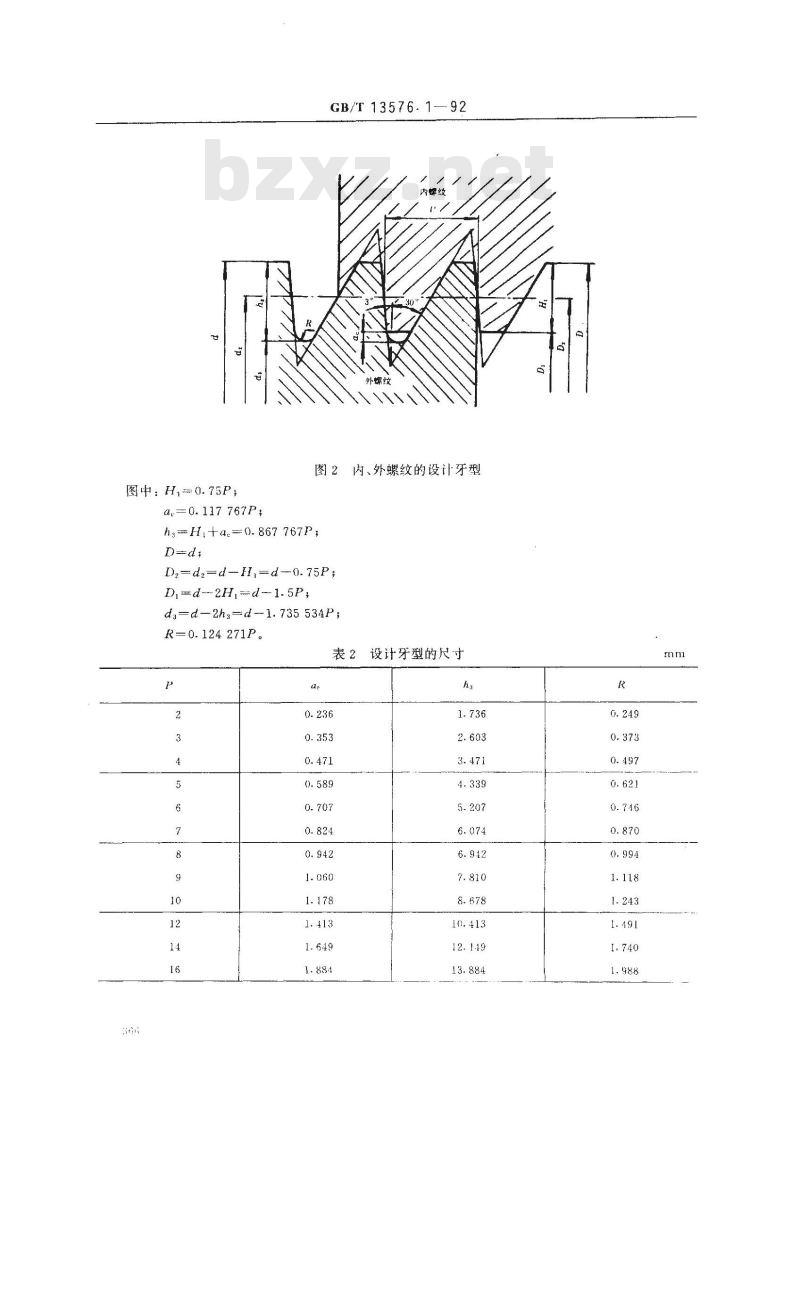

图2内、外螺纹的设计牙型
hsHi+a=0.867767P;
D, -d2 =d-H,=d --0. 75P ;
D,d--2H,d--1.5P;
ds=d-2hs=d-1.735534P;
R=0. 124 271P。
表2设计牙型的尺寸
附加说明：
GB/T13576.1 -92

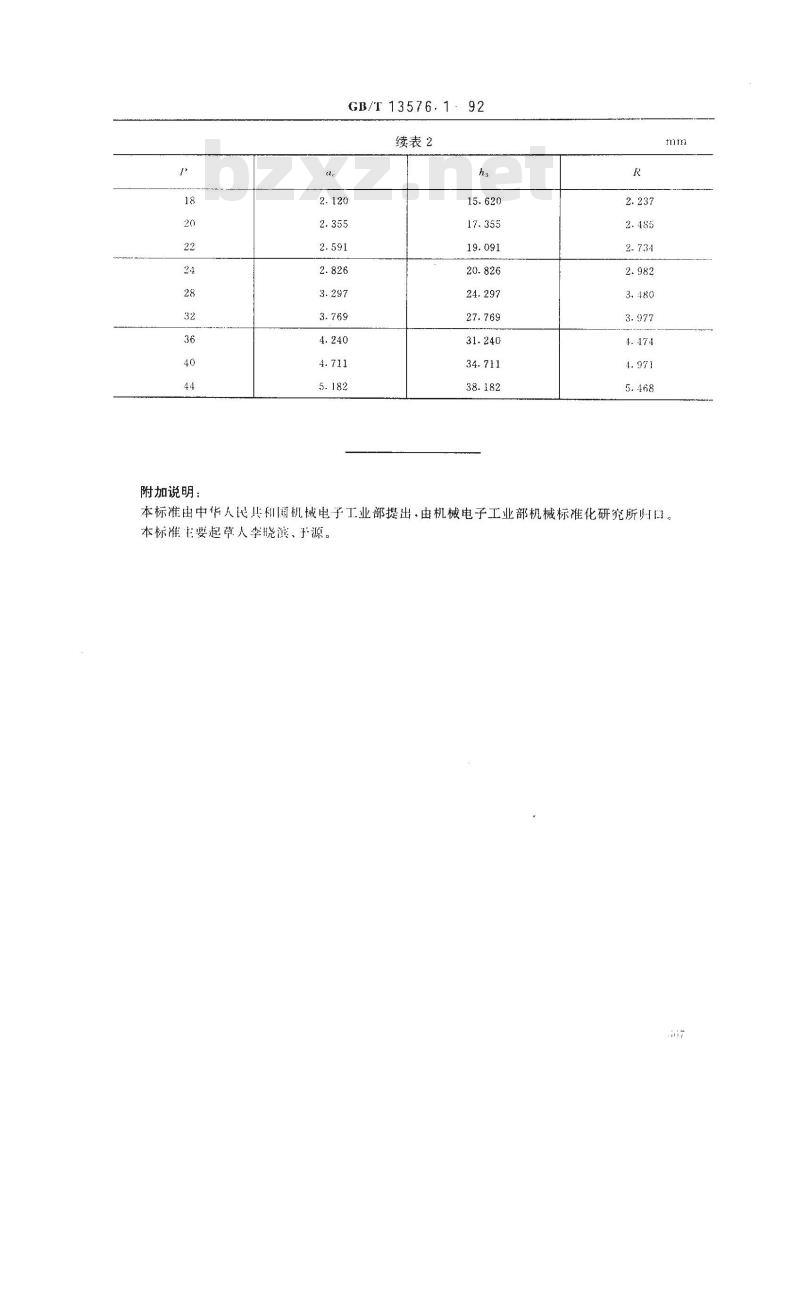

续表2
本标准由中华人民共和国机械电子工业部提出，由机械电子工业部机械标化研究所州口。本标准主要起草人李晓滨、于源。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
