橡胶塑料压延机
Rubber and plactics calender1主题内容与适用范围
GB/T 13578—92
本标准规定了橡胶压延机、塑料压延机（以下简称压延机)的系列、基本参数与技术要求。本标准适用于加工橡胶、塑料制品的压延机。2引用标准wwW.bzxz.Net
包装储运图示标志
GB 191
GB 321
优先数和优先数系
GB 1184
GB 9709
未注公差的规定
形状和位置公差
冷硬铸铁辊筒
ZBG95010橡胶塑料机械涂漆通用技术条件HG 5--1541
橡胶机械外观通用技术条件
橡胶机械包装通用技术条件
HG 5-—1543
HG5-1561出口橡胶机械包装通用技术条件JB8产品标牌

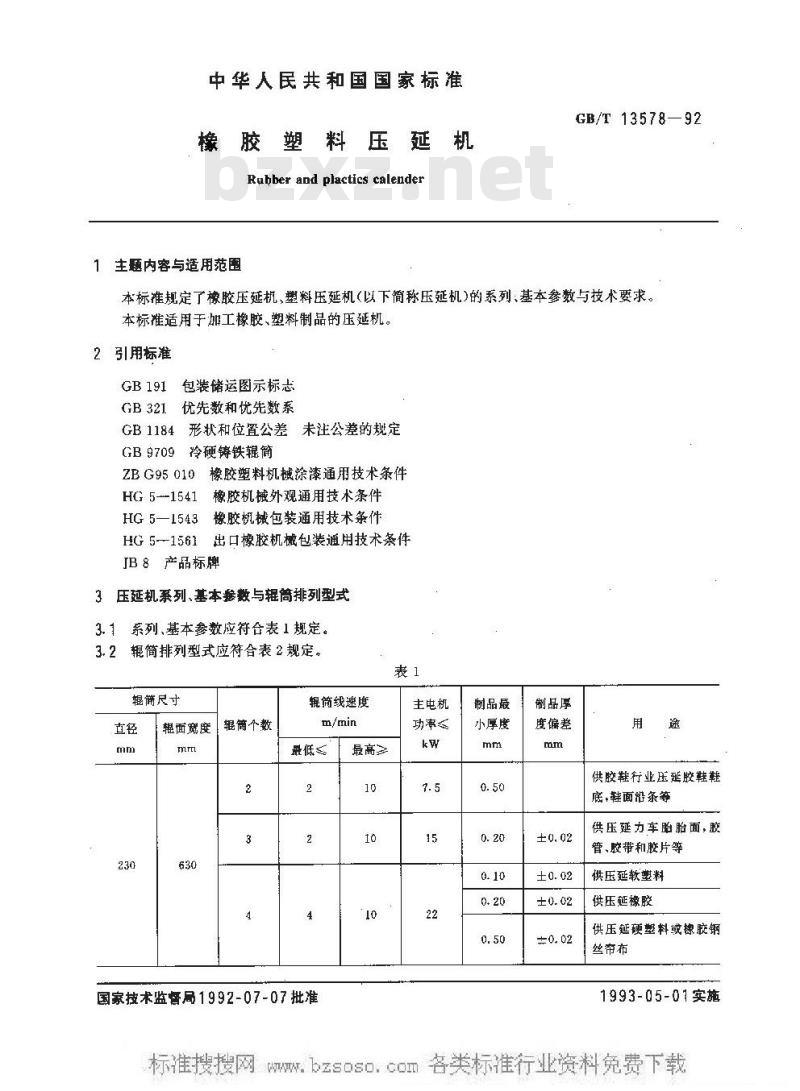

3压延机系列、基本参数与辑筒排列型式3.1系列、基本参数应符合表1规定。3.2简排列型式应符合表2规定。表1
辊简尺寸
面宽度
辊简个数
辊简线速度
国家技术监督局1992-07-07批准最高
主电机
制品最
小厚度
制品厚
度偏差
供胶鞋行业压延胶鞋鞋
底，鞋面沿条等
供压延力车眙胎面，胶
管、胶带和胶片等
供压延软塑料
供压延橡胶
供压延硬塑料或橡胶钢
丝帘布
1993-05-01实施
W.辊简尺寸
6101/570
辊面宽度
简个数
GB/T13578—92

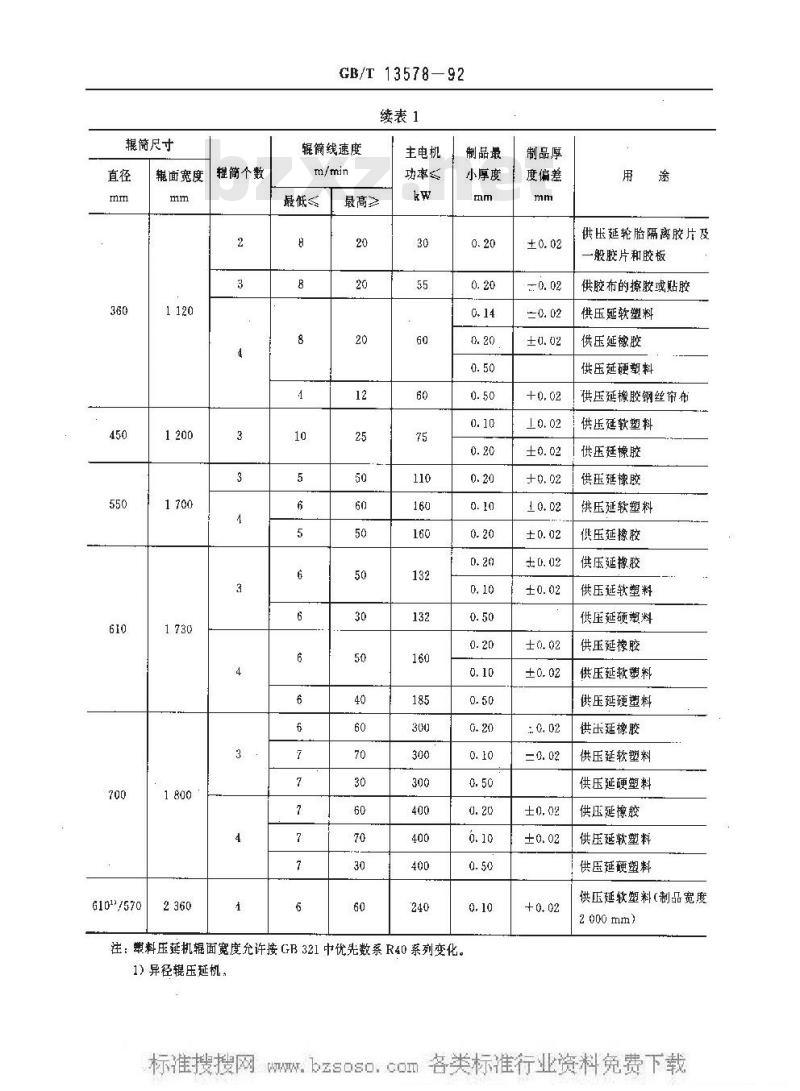

续表1
辑筒线速度
最高≥
主电机
功率心
制品最
小厚度
注：塑料压延机辑面宽度允许按GB321中优先数系R40系列变化。1）异径辊压延机，
制品厚
度偏差
±0,02
供压延轮胎隔离胶片及
一般胶片和胶板
供胶布的擦胶或贴胶
供压延软塑料
供压延橡胶
供压延硬塑料
供压延橡胶钢丝帘布
供压延软塑料
供压延橡胶
供玉延橡胶
供压延软塑料
供压延橡胶
供压延橡胶
供压延软塑料
供压延硬塑料
供压延橡胶
供压延软塑料
供压延硬塑料
供延橡胶
供压延软塑料
供压延硬塑料
供压延橡胶
供压延软塑料
供压延硬塑料
供正延软塑料（制品宽度
2 000 mm)
W.4技术要求
据簡个数
据简排列型式
CB/T13578—92

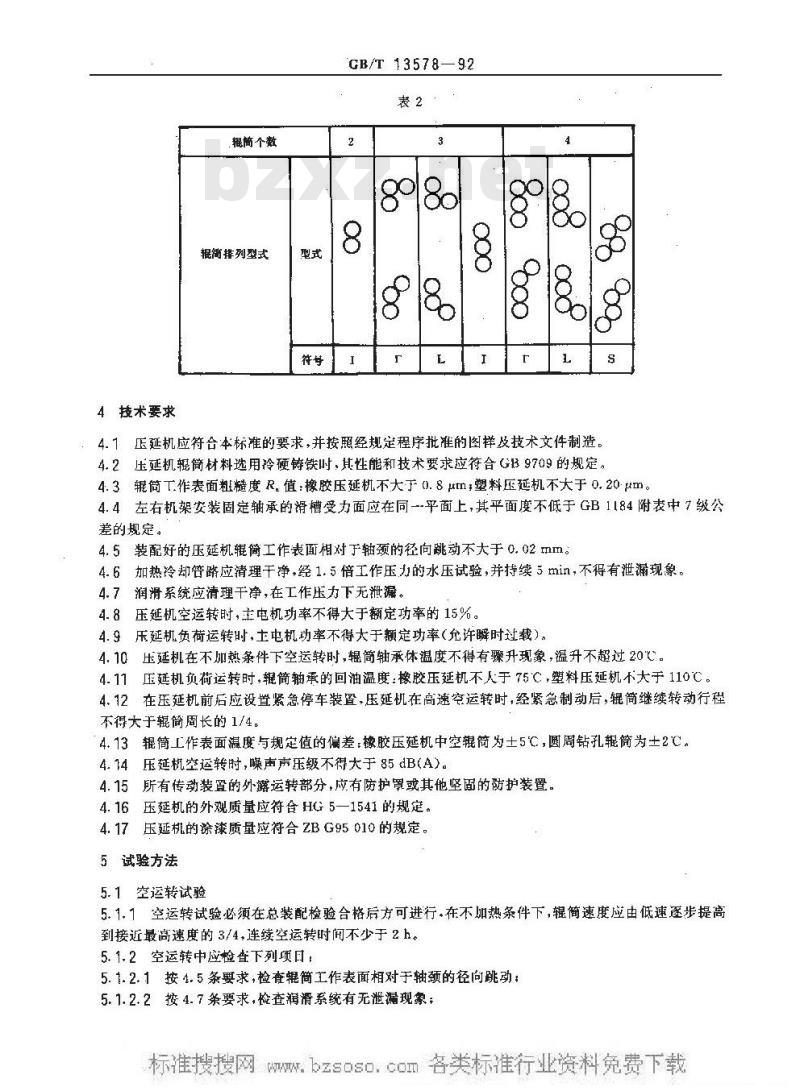

4.1压延机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。8Q
4.2压延机辊简材料选用冷硬铸铁时，其性能和技术要求应符合GB9709的规定。4.3辊简T作表面粗糙度R。值：橡胶压延机不大于0.8um；塑料压延机不大于0.20um。4.4左右机架安装固定轴承的滑槽受力面应在同--平面上，其平面度不低于GB1184附表中7级公差的规定。
4.5装配好的压延机辑筒工作表面相对于轴颈的径向跳动不大于0.02mm。4.6加热冷却答路应清理干净，经1.5倍工作压力的水压试验，并持续5min，不得有泄漏现象。4.7润滑系统应清理干净，在工作压力下无泄漏。4.8压延机空运转时，主电机功率不得大于额定功率的15%。4.9压延机负荷运转时，土屯机功率不得大于额定功率（允许瞬时过载）。4.10压延机在不加热条件下空运转时，辑简轴承休温度不得有骤升现象，温升不超过20℃。4.11
压延机负荷运转时，辑筒轴承的回油温度：橡胶压延机不人于75℃，塑料压延机不大于110℃。在压延机前后应设置紧急停车装置，压延机在高速空运转时，经紧急制动后，辊简继续转动行程不得大于辊简周长的1/4。
辊筒工作表面温度与规定值的偏差：橡胶压延机中空辊简为土5℃，圆周钻孔辊筒为土2℃。4.13
压延机空运转时，噪声声压级不得大于85dB(A)。所有传动装置的外露运转部分，应有防护胃或其他坚固的防护装置。4.15
压延机的外观质量应符合HG5一1541的规定。4. 17
压延机的涂漆质量应符合ZBG95010的规定。5试验方法
5.1空运转试验
5.1.1空运转试验必须在总装配检验合格后方可进行.在不加热条件下，辑简速度应由低速逐步提高到接近最高速度的3/4，连续空运转时间不少于2h。5.1.2空运转中应检查下列项口；5.1.2.1按4.5条要求，检查辊简工作表面相对于轴颈的径向跳动；5.1.2.2按4.7条要求，检查润滑系统有无泄漏现象；W.bzsoso.coDGB/T 13578—92
5.1.2.3按4.8条要求检查主电机空运转的功率！5.1.2.4按4.10条要求，检查轴承体温升，5.1.2.5按4.14条要求，检查压延机空运转时的噪声；5.1.2.6在高速运转中检查4.12条，达到灵敏，可靠。5.2负荷运转试验
5.2.1负荷运转试验必须在空运转试验合格后方可进行，连续负荷运转吋间不少于2h。5.2.2负荷运转中检查下列项目：5.2.2.1按表1的规定检查主要性能参数；5.2.2.2按1.9条要求，检查主电机功率；5.2.2.3按4.11条要求，检查辑筒辅承的回油温度；5.2.2.4按4.12条要求，检查辊筒工作表面温差。6检验规则
每台产品出厂前必须进行空运转试验，仅在下列情况下进行负荷运转试验：a.
新产品或老产品转！生产的试制定型鉴定；当产品结构、工艺或材料有较大改变时；产品停产两年以上，恢复生产时；成批生产时，每两年至少抽试一台，当运转试验不合格时，应再抽试两台，若再不合格，则应对该批产品逐台进行试验；出口产品应逐台进行负荷试验。6.2每台产品须经制造厂质量检验部门检查合格后方能出厂。出厂时，应附有产品质量合格证。7标志,包装、运输、贮存
7.1压延机应在明显适当的位置上固定产品标牌，标牌尺寸及技术要求应符合JB8的规定，标牌的内容应包括：
制造厂名；
产品名称：
商标：
产品型号或标记：
制造日期.编号或生产批号：
f．产品的主要参数。
7.2产品包装应符合HG5—1543的规定，出口产品的包装应符合HG5—1561的规定。7.3包装储运的指示标志应符合GB191的规定。7.4产品运输应符合运输部门的有关规定。7.5产品应贮存在干燥通风处，避免受潮。当露天存放时，应有防雨措施。附加说明：
本标准由中华人民共和国化学工业部提出。本标准由全国橡胶塑料机械标准化技术委员会归口。本标准由大连橡胶塑料机械厂，上海橡胶机械厂负责起草。本标准主要起草人张玉祥、张津、林惠珍。自本标准实施之日起，原化学工业部部标HG，5—1538—83&橡胶压延机\和机械工业部部标准JB1433—74橡胶塑料压延机》作废。W.bzsoso.coI
