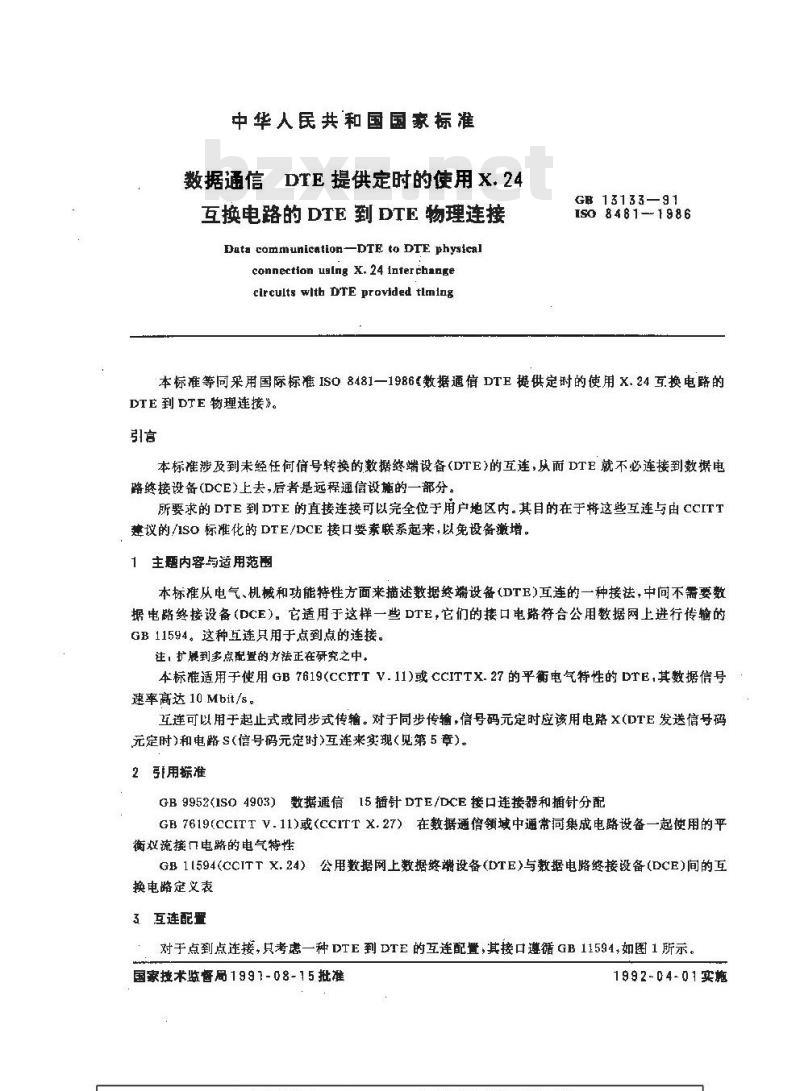

中华人民共和国国家标准
数据通信DrE提供定时的使用X.24互换电路的DTE到DTE物理连接
Data communication-DTE to DTE physicalconnection uslng X, 24 inter changecircults wltb DrE provided tlmingGB 13133—91
ISO8481-1986
本标准等同采用国际标准 ISO 8481—1986数据通信 DTE 提供定时的使用 X.24 互换电路的DTE到 DTE物理连接》。
本标准涉及到未经任何信号转换的数据终端设备(DTE)的互连，从而DTE就不必连接到数据电路终接设备(DCE)上去,后者是远程通信设施的一部分。所要求的DTE到DTE的直接连接可以完全位于用户地区内。其目的在于将这些互连与由CCITT建议的/1SO标准化的DTE/DCE接口要素联系起来，以免设备激增。1主无内容与适用范围
本标准从电气、机械和功能特性方面来描述数据终端设备(DTE)互连的一种接法，中问不需要数据电路终接设备（DCE）。它适用于这样一些DTE，它们的接口电路符合公用数据网上进行传输的GB11594。这种巨连只用于点到点的连接。注，扩展到多点配暨的方法正在研究之中，本标准适用于使用 GB 7619(CCITT V.11)或CCITTX.27的平衡电气特性的 DTE,其数据信号速率高达10 Mbit/s。
互连可以用于起止式或同步式传输。对于同步传输，信号码元定时应该用电路X(DTE发送信号码元定时)和电路S(信号码元定时)互连来实现(见第5章）。2引用娠准
GB9952(ISO4903）数据通信15插针DTE/DCE接口连接器和插针分配GB7619(CCITTV.11)或(CCITTX.27）在数据通信领域中通常同集成电路设备一起使用的平衡效流接口电路的电气特性
GB11594（CCITTX.24）公用数据网上数据整设备（DTE>与数据电路终接设备（DCE）间的互换电路定义表

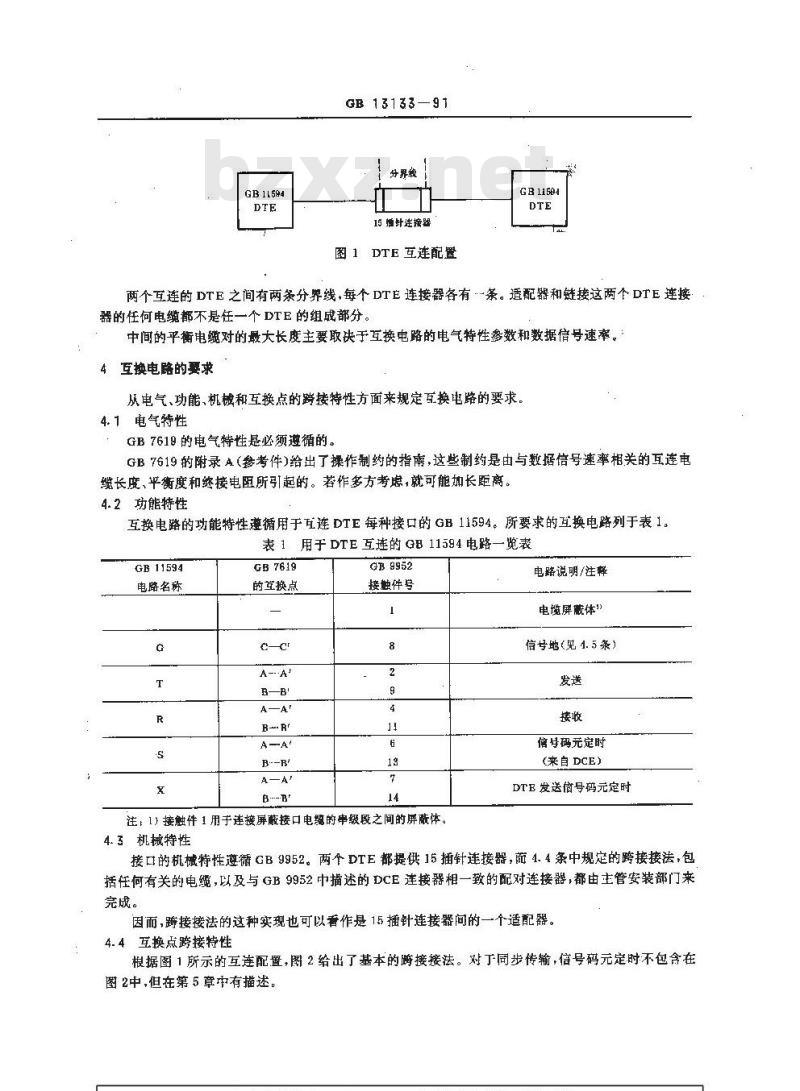

3互连配置
对于点到点连接,只考虑一种 DTE 到 DTE 的互连配置,其接口遵循 GB 11594,如图 1 所示。国家控术监督局 1 99 7 - 0 8-1 5 批准1992-04-01实施
GB1L594
GB 13133—91
分界载
15婚计连接器
图1DTE互连配置
GB11504
两个互连的DTE之间有两条分界线，每个DTE连接器各有条。适配器和链接这两个DTE连接器的任何电缆都不是任一个DTE的组成部分。中间的平衡电缆对的最大长度主要取决于互换电路的电气特性参数和数据信号速率。4互换电路的要求
从电气、功能、机械和互换点的跨接特性方面来规定互换电路的要求。4.1电气特性
GB7619的电气特性是必须遵循的。GB7619的附录A（参考件）给出了操作制约的指南，这些制约是由与数据信号速率相关的互连电继长度、平衡度和终接电阻所引起的。若作多方考虑，就可能加长距离。4.2功能特性
互换电路的功能特性遵循用于互连DTE每种接口的GB11594。所要求的互换电路列于表1。表1用于DTE互连的GB11594电路一览表GB11594下载标准就来标准下载网
电路名称
GB7619
的互换点
A—AI
GB9952
接触件号
注：1)接触件1用于违接屏蔽接口电竭的串级段之间的屏蔽体。4.3机械特性
电路说明/注释
电缆屏蔽体\
信号地(见 1. 5 条)
信号码元定时
（来自DCE）
DTE发送信号码元定时
接口的机械特性遵循GB9952。两个DTE都提供15插针连接器，面4.4条中规定的跨接接法，包括任何有关的电缆，以及与GB9952中描述的DCE连接器相一致的配对连接器，都由主管安装部门来完成。
因而，跨接接法的过种实现也可以看作是15插针连接器间的一个适配器。互换点跨接特性

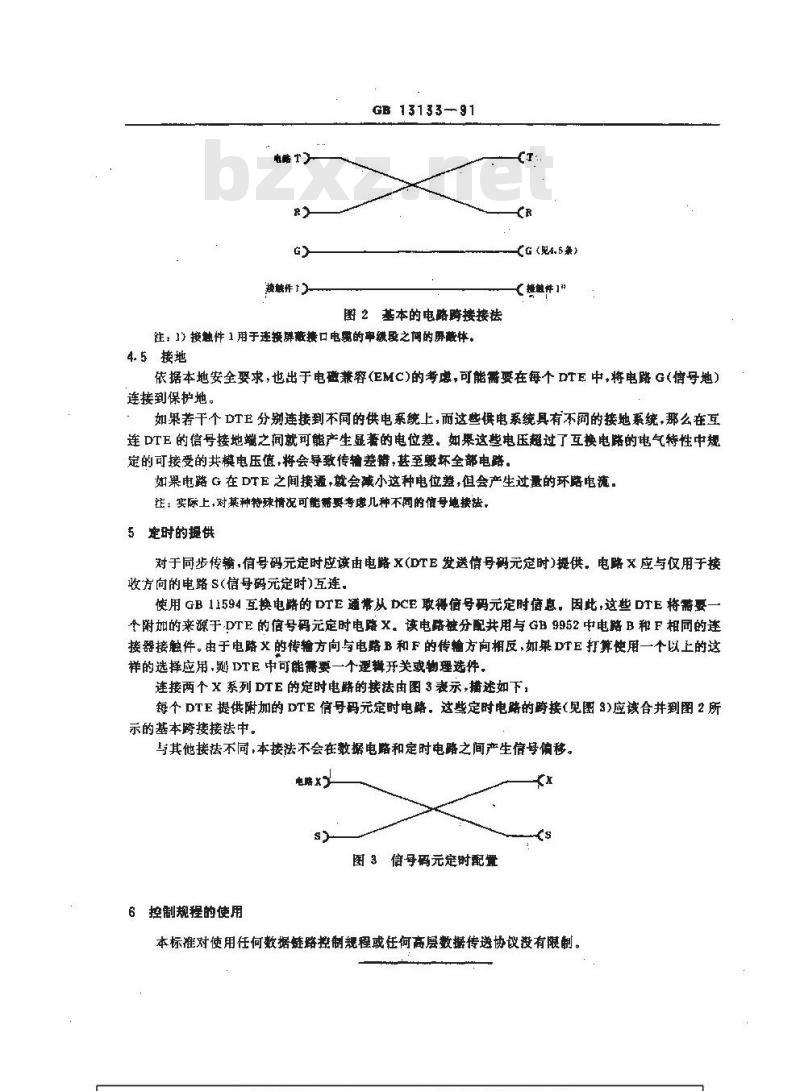

根据图1所示的互连配置，图2给出了基本的跨接接法。对丁同步传输，信号码元定时不包含在图2中，但在第5章中有描述
电酪 T)
羧敏件
GB 13133-91
图2基本的电路跨接接法
注：1) 按触件 1 用于连获辨蔽接口电舅的率缓段之间的屏敲体。4.5接地
(G(见4.5条）
(接触性 1
依据本地安全要求,也出于电磁兼容(EMC)的考虑，可能需要在每个DTE中，将电路 G(信号地）连接到保护地。
如果若干个DT分别连接到不同的供电系统上，而这些供电系统具有不同的接地系统，那么在互连DTE的信号接地端之间就可能产生显的电位差。如果这些电压超过了互换电路的电气待性中规定的可接受的共模电压值，将会导致传输差籍，甚至毁坏全部电路。如果电路 G 在 DTE 之间接通,就会减小这种电位差,但会产生过量的环路电演.注：实际上,对基种特殊情况可能带要考虑几种不同的作号地换法。5 定时的提供
对于同步传辅,信号码元定时应该由电路X(DTE发送信号码元定时)提供。电路X应与仅用于接收方向的电路S(信号码元定时)互连。使用 GB 11594 互快电路的 DTE 通常从 DCE 取得信号码元定时信息, 因此,这些 DTE 格需要个附加的来源于,DTE 的信号码元定时电路 X。该电路被分配共用与 GB 9952 中电路 B 和 F 相同的连接器接触件。由于电路X的传输方向与电路B和F的传输方向相反，如果DTE打算快用一个以上的这样的选择应用,则 DTE中可能需要一个逻辑开关或物理选件。连接两个 X 系列 DT E 的定时电路的接法由图 3 表示,播述如下,每个DTE提供附加的DTE信号码元定时电路，这些定时电路的跨接（见图3应该合并到图2所示的基本跨接接法中。
与其他接法不同,本接法不会在数据电路和定时电路之间产生信号偏移。电路x
图3信导码元定时配置
6控制规程的使用

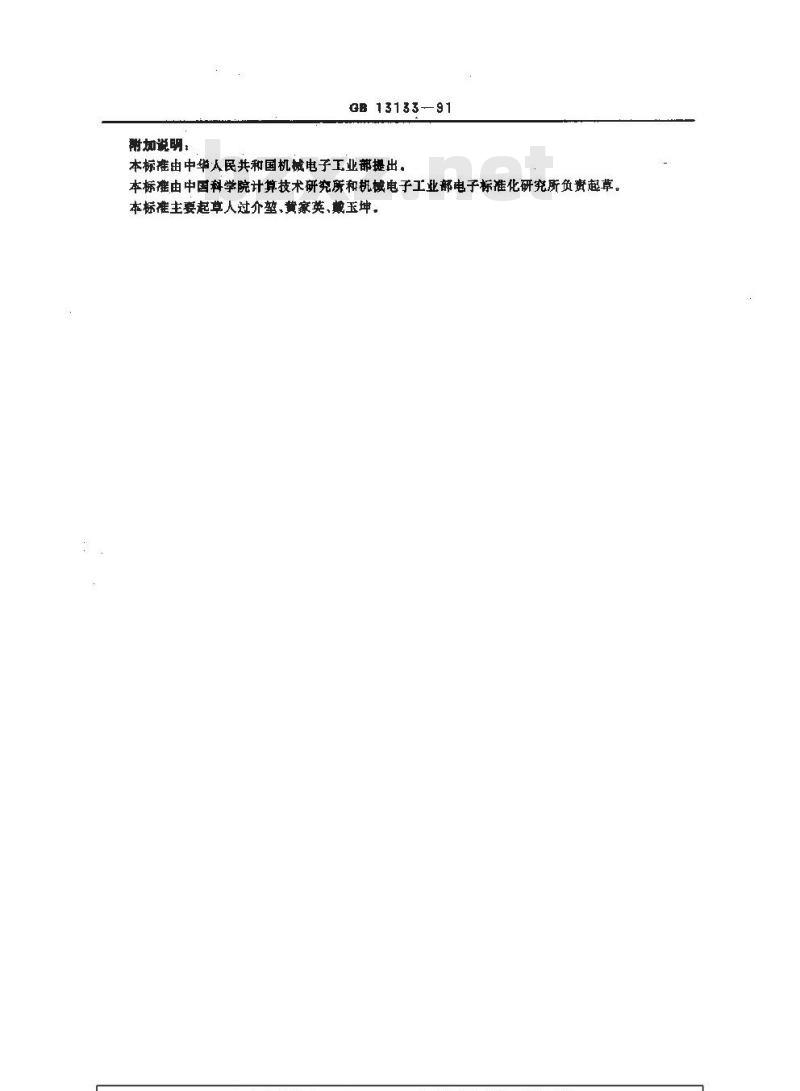

本标准对使用任何数据链路控制规程或任何高层数据传送协议没有限制。谢加说明：
GB 13133-91
本标准由中华人民共和国机械电子工业部提出。本标准由中国科学院计算技术研究所和机械电子工业部电子标准化研究所负资起草。本标准主要起草人过介垫、黄家英、巍玉坤
