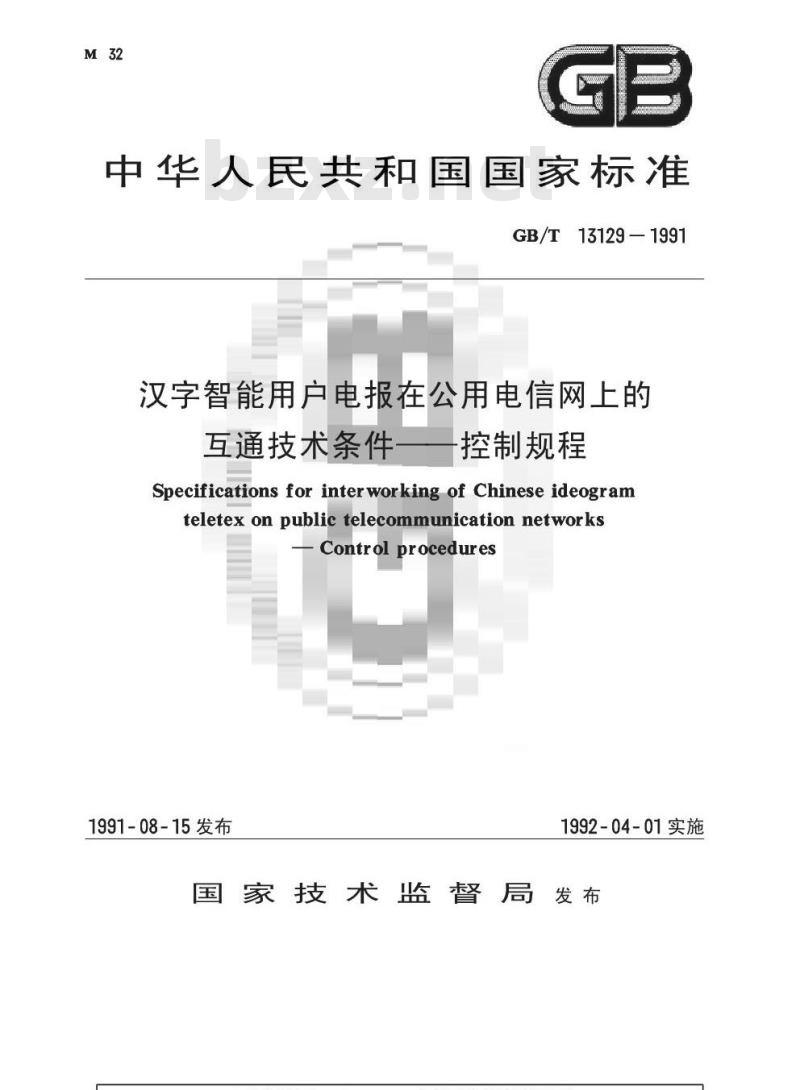

【国家标准(GB)】 汉字智能用户电报在公用电信网上的互通技术条件 控制规程

中华人民共和国国家标准
GB/T13129—1991
汉字智能用户电报在公用电信网上的互通技术条件
控制规程
Specifications for interworking of Chinese ideogramteletexonpublic telecommunication networksControl procedures
1991-08-15发布
1992-04-01实施
国家技术监督局发布

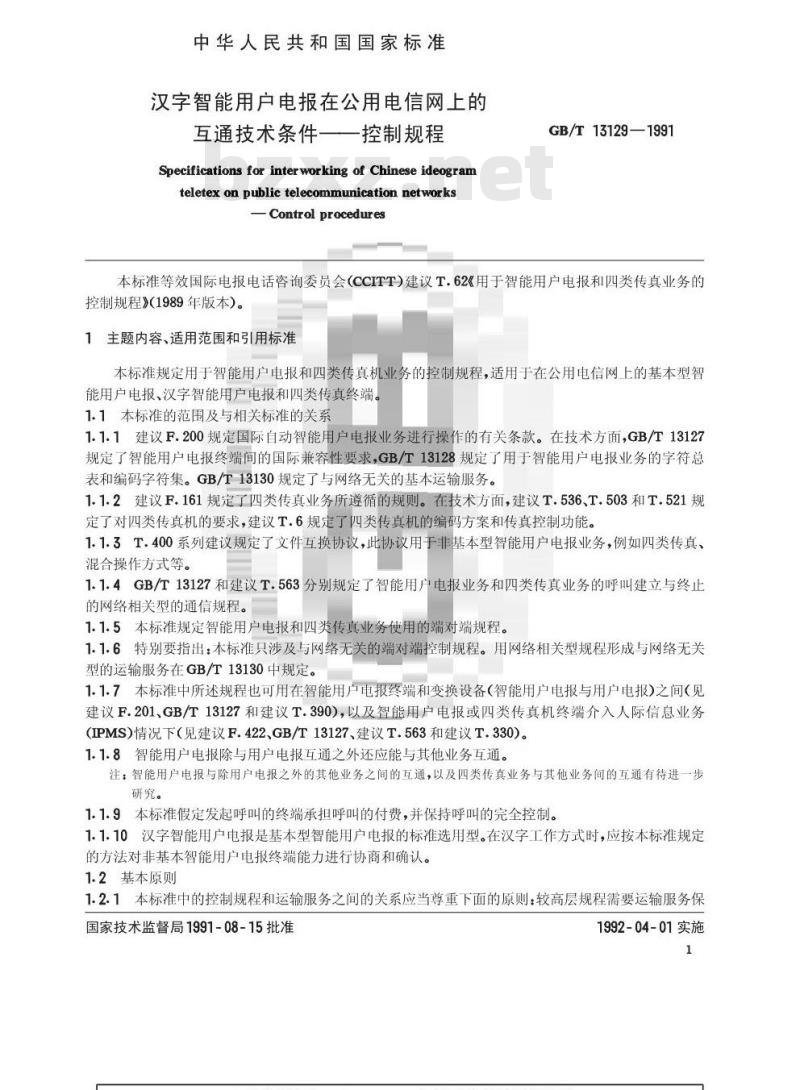

中华人民共和国国家标准
汉字智能用户电报在公用电信网上的互通技术条件一一控制规程
Specifications for interworking of Chinese ideogramteletex on public telecommunication networksControl procedures
GB/T13129—1991
本标准等效国际电报电话咨询委员会（CCITT)建议T.62《用于智能用户电报和四类传真业务的控制规程》(1989年版本）。
1主题内容、适用范围和引用标准本标准规定用于智能用户电报和四类传真机业务的控制规程，适用于在公用电信网上的基本型智能用户电报、汉字智能用户电报和四类传真终端，1.1本标准的范围及与相关标准的关系1.1.1建议F.200规定国际自动智能用户电报业务进行操作的有关条款。在技术方面，GB/T13127规定了智能用户电报终端间的国际兼容性要求，GB/T13128规定了用于智能用户电报业务的字符总表和编码字符集。GB/T13130规定了与网络无关的基本运输服务。1.1.2建议F.161规定了四类传真业务所遵循的规则。在技术方面，建议T.536、T.503和T.521规定了对四类传真机的要求，建议T.6规定了四类传真机的编码方案和传真控制功能。1.1.3T.400系列建议规定了文件互换协议，此协议用于非基本型智能用户电报业务，例如四类传真、混合操作方式等。
1.1.4GB/T13127和建议T.563分别规定了智能用户电报业务和四类传真业务的呼叫建立与终止的网络相关型的通信规程。
1.1.5本标准规定智能用户电报和四类传真业务使用的端对端规程。1.1.6特别要指出：本标准只涉及与网络无关的端对端控制规程。用网络相关型规程形成与网络无关型的运输服务在GB/T13130中规定。1.1.7本标准中所述规程也可用在智能用户电报终端和变换设备（智能用户电报与用户电报）之间（见建议F.201GB/T13127和建议T.390），以及智能用户电报或四类传真机终端介入人际信息业务(IPMS)情况下（见建议F.422、GB/T13127、建议T.563和建议T.330)。1.1.8智能用户电报除与用户电报互通之外还应能与其他业务互通。注：智能用户电报与除用户电报之外的其他业务之间的互通，以及四类传真业务与其他业务间的互通有待进一步研究。
1.1.9本标准假定发起呼叫的终端承担呼叫的付费，并保持呼叫的完全控制。1.1.10汉字智能用户电报是基本型智能用户电报的标准选用型。在汉字工作方式时，应按本标准规定的方法对非基本智能用户电报终端能力进行协商和确认。1.2基本原则
1.2.1本标准中的控制规程和运输服务之间的关系应当尊重下面的原则：较高层规程需要运输服务保国家技术监督局1991-08-15批准1992-04-01实施
GB/T13129—1991
持码组结构，码组的大小可以是任意的，由会话层根据传输情况向运输层提供。在这样的一个码组中只允许有一个会话命令或响应。在一个CSUI或RSUI字段（会话用户信息命令或响应）中只充许有一个文件命令或响应。
1.2.2发送端负责验证对接受者的物理媒体(即存储器、硬拷贝部件等)文件信息的正确投递。这些信息可以包括链接和其他的相关信息。1.3定义
1.3.1术语及其定义列在附录A中。在此附录中，每个定义都在一定的相关范围内指出此定义涉及的控制规程。
1.3.2用在本标准中的某些术语的定义内容可以和用在相关标准中的类似术语的定义内容不同。1.4引用标准：
GB/T13127汉字智能用户电报在公用电信网上的互通技术条件一一终端设备GB/T13128汉字智能用户电报在公用电信网上的互通技术条件一一字符总表和编码字符集GB/T13130汉字智能用户电报在公用电信网上的互通技术条件一一运输服务本标准还引用了下列国际标准：CCITT建议F.200智能用户电报业务CCITT建议F.201智能用户电报业务与用户电报业务互通CCITT建议T.6四类传真机的传真编码方案和编码控制功能CCITT建议T.330远程信息处理接入人际信息系统CCITT建议T.390智能用户电报与用户电报业务互通的要求CCITT建议T.503四类传真文件互换用的文件应用轮廓（profile）CCITT建议T.521基于建议T.62（乙)定义的会话服务文件成批传送的BTO通信应用轮廓(profile）
CCITT建议T.563四类传真机的终端特性CCITT建议T.35国际电报电话咨询委员会成员代码分配章程2规程的功能
2.1概述

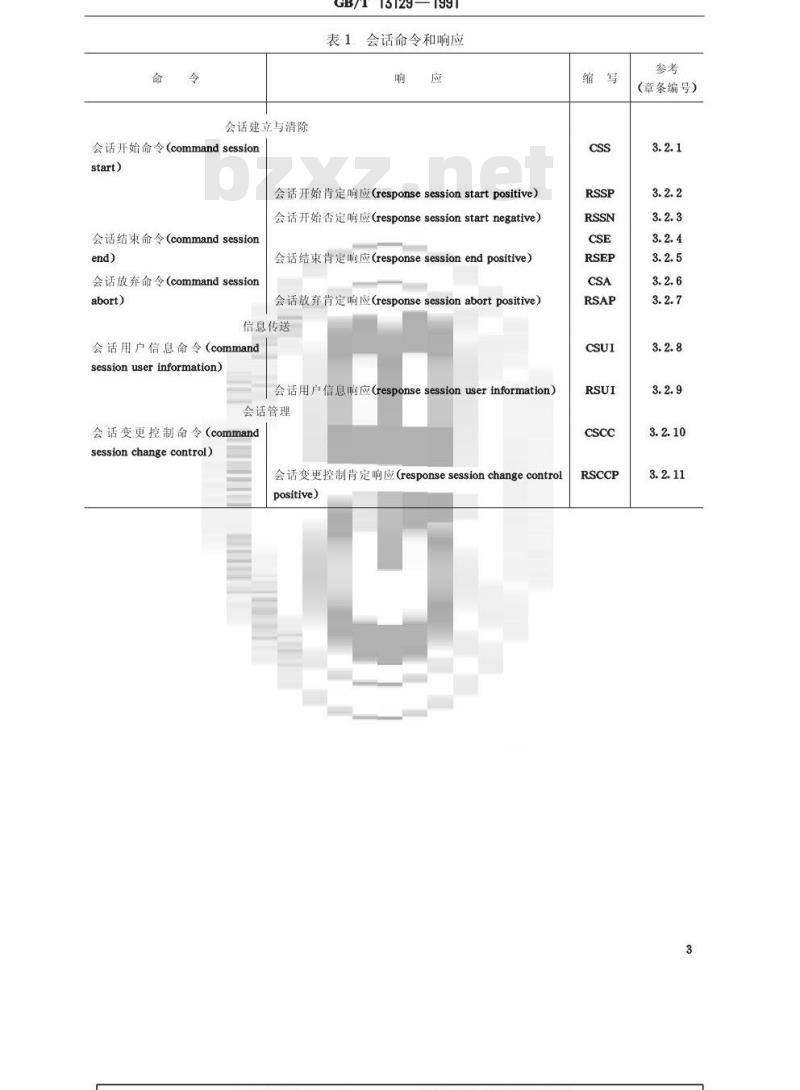

2.1.1用于实施控制规程的功能概括性分类列于表1和表2中。2
会话建立与清除
会话开始命令（commandsessionstart)
GB/T13129—1991
会话命令和响应
会话开始肯定响应（responsesessionstartpositive）会话开始否定响应（responsesession startnegative）会话结束命令（command sessionend)
会话放弃命令（command sessionabort)
会话结束肯定响应（responsesessionendpositive）会话放弃肯定响应（responsesessionabortpositive）信息传送
会话用户信息命令（command
session user information)
会话用户信息响应（responsesessionuserinformation）会话管理
会话变更控制命令（command
session change control)
会话变更控制肯定响应（responsesessionchangecontrolpositive)
(章条编号)
文件控制
文件开始命令（command
document start)
文件继续命令（command
documentcontinue)
文件能力列表命令（command
document capability list)
GB/T13129—1991

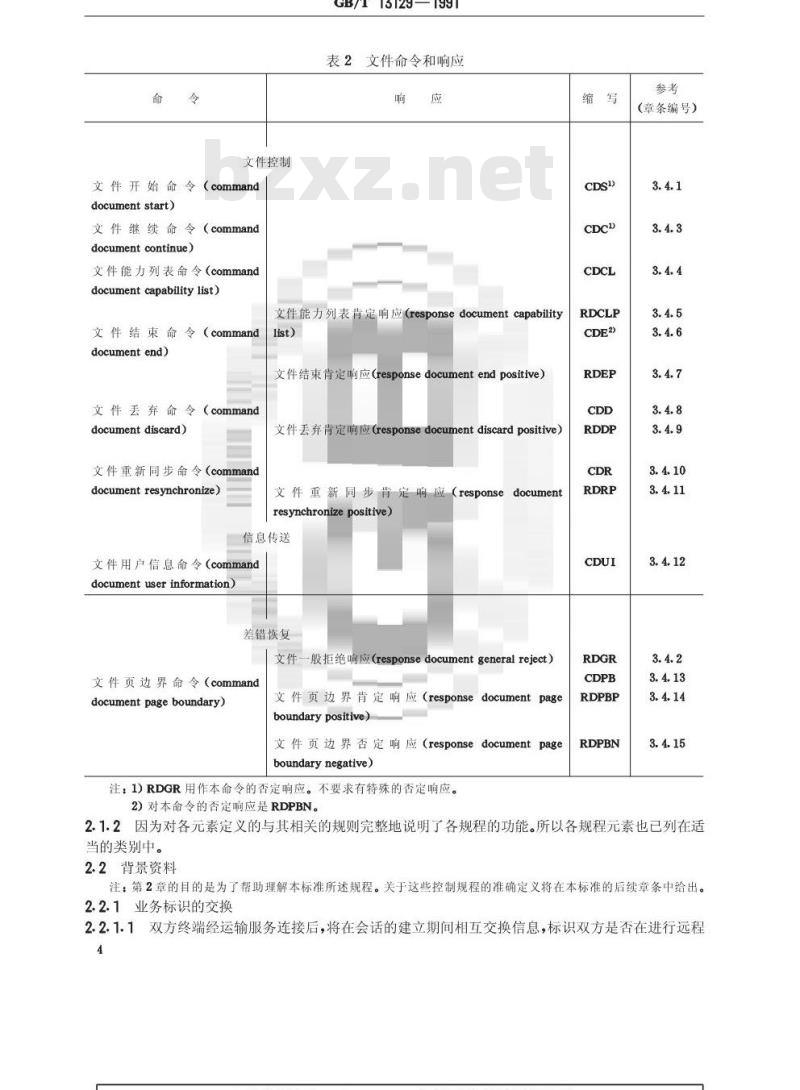

表2文件命令和响应
文件能力列表肯定响应（responsedocumentcapability文件结束命令（command
document end)
文件丢弃命令（command
document discard)
文件重新同步命令（command
document resynchronize)
文件结束肯定响应（responsedocumentendpositive）文件丢弃肯定响应（responsedocumentdiscardpositive）文件重新同步背定响应（responsedocumentresynchronize positive)
信息传送
文件用户信息命令（command
document user information)
差错恢复
文件一般拒绝响应（responsedocumentgeneralreject）文件页边界命令（command
document pageboundary)
文件页边界背定响应（responsedocumentpageboundarypositive)
文件页边界否定响应（responsedocumentpageboundarynegative)
注：1)RDGR用作本命令的否定响应。不要求有特殊的否定响应。2）对本命令的否定响应是RDPBN。缩
(章条编号)
2.1.2因为对各元素定义的与其相关的规则完整地说明了各规程的功能。所以各规程元素也已列在适当的类别中。
2.2背景资料
注：第2章的目的是为了帮助理解本标准所述规程。关于这些控制规程的准确定义将在本标准的后续章条中给出。2.2.1业务标识的交换
2.2.1.1双方终端经运输服务连接后，将在会话的建立期间相互交换信息，标识双方是否在进行远程4
GB/T13129—1991
信息处理业务，并据此调用有关的服务性能和有关协议。2.2.2选用能力的协商
2.2.2.1本标准提供两种方法。第一个方法是在会话发起时交换一个有限的能力一览表。第二个方法可在会话发起后需要选用能力的情况下，指出发方对扩充能力的要求。2.2.3存储量需求的协商
2.2.3.1存储量可用度可通过下列途径指明：a。在建立一个智能用户电报会话时，就已隐含地认为本次呼叫有足够的接收存储容量。只在例外情况下接收存储器发生溢出。宿使源停止继续发送文件。宿应指出要求停止传输的原因；b.在建立四类传真会话时，只能假定被叫终端有足够印出至少一页信息的记录纸（对基本型一级四类传真机来说）。对于二级和三级四类传真机来说，必须要协商所需的存储量。协商后，只在出现意外时，才可能会出现接收存储器的溢出。宿使源停正继续发送文件。宿应指出停止此次传输的原因；c。在规程中有条款规定必备的指示，它指出接收终端无法继续接受传输的信息；d。控制规程也提供了如下的可能性，即在一个文件的传输之前，首先检查接收终端的存储可用度。
3规程元素
3.1概述
3.1.1以下几条的内容描述各规程元素及其使用规则，当这些规程元素及其规则组合在一起就规定了控制规程。
3.1.2应用于各规程元素的定义见附录A和附录B3.2会话命令、响应及参数
（关于会话命令和响应的概要见表1。）3.2.1会话开始命令（CSS）
3.2.1.1CSS发起通信实体进入会话3.2.1.2本命令的参数有：
业务标识符：此必备参数标识本命令的发方是否准备使用远程信息处理业务a.
终端标识符：此必备参数按照建议F.200中所规定的终端标识来标识主叫终端；日期和时间：此必备参数按照建议F.200的规定给出日期和时间信息，c
附加会话参考号：当基本会话参考不能唯一地标识该次会话并且需要这样一种唯一的标识时，d.
此号附加于基本会话参考（被叫端的终端标识符、主叫端的终端标识符、日期和时间)如果不用附加会话参考号，不应有此参数；
c。非基本终端能力：这些参数指出表3中所列用于智能用户电报业务非基本终端能力中哪些可用于本命令发方的接收能力。如果此终端能够执行这些表中所列的任一特殊功能，这些参数就是必备的。缺少某个参数表示不使用与此参数对应的特殊功能；f.非基本会话能力：在用到时，此非必备的参数指出哪些非基本会话能力可用作本命令发方的接收能力，
注：检验点窗口尺寸的协商（见第3.3.2.7和4.3条）可作为此参数使用的例子。g.不活动定时器：此非必备的参数用于协商不活动定时器的数值（见第4.1.2和5.7.2.11条)；h。会话服务功能：此非必备参数用于规定可用的会话服务能力。此参数用于交互型会话协议(ISP)和特种数据传送(TDX)，
注：与附录F相关的此参数的例子需进一步研究。1．会话用户数据：此非必备的参数用于运送表示层和（或)应用层协议的数据。此参数字段包含了T.400系列建议中定义的协商文件互换协议参数所需的所有信息5
GB/T13129—1991
j：非标准化能力：此非必备的参数用于查证关于应用非标准化终端能力的兼容性，k。专用参数：此类参数是非必备的，其定义和使用是非标准化的。注：用此专用参数标识中国汉字智能用户电报终端缺省条件，其编码见表(7)的注1)。表3CSS中包含的非基本终端能力参
控制字符集
页格式
其他终端能力
反向换行
ISO A4纵向与横向
字间距为2.12mm（每25.4mm12个字符）字间距为1.69mm（每25.4mm15个字符）换行间距参数值为3.175mm
换行间距参数值为0.5、1.0、1.5mm，两间距为5mm注：这些显现能力的定义可见GB13127。进一步的扩充和专用能力要用CDCL提供。3.2.2会话开始肯定响应(RSSP)
3.2.2.1RSSP用于对进入会话的认可。它指出CSS命令已被理解并且格式正确。3.2.2.2本响应的参数有：
a。业务标识符：此必备参数标识本响应的发方是否准备使用远程信息处理业务；注：①对于基本型智能用户电报业务，在RSSP和CSS中的业务标识符必须相同。②在不同业务终端互连的情况下，在RSSP和CSS中的业务标识符不可以相同。终端标识符：此必备参数按照建议F.200中所规定的终端标识提供RSSP的发方终端标识b.
日期和时间：此必备参数必须和CSS中的相应参数相同。这一参数与在同一会话的双方终端c.
标识结合使用，作为此次会话的参考；d．附加会话参考号：如果此参数在CSS中使用，并且也由CSS的收方使用，则此参数应具有和CSS中的参数相同的值。在这种情况下，当涉及到CDC命令中的这个会话时，它必须同基本会话参考起使用。如果CSS的收方不用此参数，则它不能在RSSP中出现，非基本终端能力（即那些可用作RSSP发方的接收能力）：应用条件与上述第3.2.1.2e条相同；
非基本会话能力：同上述第3.2.1.2条的f项；会话控制功能：此参数用于指出本标准中所规定的“请求控制”和“请求会话暂停”；不活动定时器：同上述第3.2.1.2g条，会话服务功能：同上述第3.2.1.2h条，会话用户数据：同上述第3.2.1.2i条；非标准化能力：同上述第3.2.1.2j条；专用参数：同上述第3.2.1.2k条。3.2.3会话开始否定响应(RSSN)
3.2.3.1此否定响应指出CSS的收方未进入会话状态。并不一定要指明此次拒绝的原因。可在此响应中使用一个非必备的专用参数：注：应该注意到现存设备可能发送一个不带任何参数字段的RSSN。而这不能被认为是差错。3.2.3.2本响应的参数有
业务标识符：此必备参数标识本响应的发方是否准备使用远程信息处理业务；a.
注：①对于基本型智能用户电报业务，在RSSN和CSS中的业务标识符必须相同。②在不同业务终端互连的情况下，在RSSN和CSS中的业务标识符不可以相同。终端标识符：此必备参数按照建议F.200中所规定的终端标识提供RSSN的发方终端标b.
GB/T13129—1991
日期和时间：此必备参数必须和CSS中的相应参数相同。这一参数与在同一会话双方终端的C.
终端标识结合使用，作为此次会话的参考；d.附加会话参考号：如果此参数在CSS中使用，并且也由CSS的收方使用则此参数必须具有和CSS中的参数相同的值。如果CSS的收方不用此参数，则它不能在RSSN中出现；e.
非基本终端能力（即那些可用作RSSN发方的接收能力：应用条件与上述第3.2.1.2e条相f.非基本会话能力：同上述第3.2.1.2f条，发送否定响应的原因：此参数用于指出发送RSSN的原因。此参数值在被接收之后可尚操作g·
员显示。
下列原因之一可用做此参数的值：未给出原因；
暂时无法进入会话。例如存储器已满的情况下就应使用，最大为69个字符的文本信息。操作员能够从键盘输入这样的信息。h。会话服务功能：同上述第3.2.1.2h条，会话用户数据：同上述第3.2.1.2i条，j专用参数：同上述第3.2.1.2k条。3.2.4会话结束命令(CSE）
3.2.4.1CSE用于正常的（或无差错的)会话终止。注：保留一个参数，用以指出运输连接是否被清除。无此参数将会导致运输连接的清除。3.2.5会话结束肯定响应(RSEP）3.2.5.1RSEP向主叫终端指出被叫终端已按顺序的方式进入空闲状态。3.2.6会话放弃命令(CSA）
3.2.6.1CSA可由任何一方终端在一且检测到会话无法继续进行的时刻用于使会话终止。在没有任何其他的适当方法结束会话时才使用CSA。3.2.6.2对于会话的非正常终止，必须给出下列理由之一作为CSA参数：a.本地终端差错；
b。不能恢复的规程差错；
c。未规定的理由。
注：保留一个值用以指出运输连接是否被清除。3.2.7会话放弃肯定响应(RSAP)
3.2.7.1RSAP响应向CSA命令的发方（源终端或宿终端）指出：CSA的收方已按顺序方式进入空闲状态。
3.2.8会话用户信息命令（CSUI)3.2.8.1CSUI用于向收方指出：本命令的相关信息字段运送用于文件规程的命令、参数和信息。3.2.8.2CSUI不要求有响应。本命令与RSUI响应之间没有关系。3.2.9会话用户信息响应（RSUI）3.2.9.1RSUI用于对本响应的收方（源）指出：有关的信息字段运送用于文件规程的响应和参数。本响应可随同使用一个非必备的参数一一会话控制功能。3.2.9.2RSUI响应与任一CSUI命令无关。3.2.9.3会话控制功能这个参数在RSUI中与文件响应一起发送。只在某一时间里特意使会话不动作时，才允许此参数和RSUI一起使用，但不带相关的文件响应。在此情况下，当不产生文件响应时，允许使用会话控制功能参数，但不带相关的文件响应。对于智能用户电报业务，这就需要预先协商不同于缺7
省值的不活动定时器的值。
3.2.10会话变更控制命令(CSCC)GB/T13129—1991
3.2.10.1在双向交替(TWA)方式中，CSCC变更双方终端的源与宿关系。注：在某些响应中可使用一个信号供请求控制用（见编码方案）。此信号可被用来表示发送此信号的终端有信息要发送。接收此信号的终端检测到这一信号后不需要进行任何动作。3.2.11会话变更控制肯定响应(RSCCP）3.2.11.1RSCCP向CSCC的发方指出：宿终端要进入会话的发送状态。3.3会话规程
3.3.1会话的工作方式
3.3.1.1下面是关于会话工作的TWA方式的条款：基本协议提供TWA方式的能力，
在会话发起时刻，把CSS的发方规定为当前的文本信息源，并因此作为源终端，b.
c。用CSCC交换双方终端之间的源与宿的关系。CSCC命令应该在文件边界外被调用；注：用于交出控制权的一个可另选用的机制，由附录F的交互会话协议（ISP)规定。只有作为当前源的终端才可以发送CSCC，d.
不要求在发送CSCC之前发出文本信息；当被叫终端完成文本的发送后，要将文本发送权交回主叫终端。只许主叫终端发送CSE。f.
3.3.1.2下面是关于会话工作的单向通信(WC)方式的条款：CSS的发方不发出CSCC就形成owC方式，a.
注：附录F中所规定的交互式选用功能提供了一个用于给CSS的收方以控制权的另一种方法。b.不要求发送文本信息。
c．本方式是TWA的一个子集。
3.3.2用于规程的会话元素的规则3.3.2.1只有已经建立了运输连接的终端（主叫终端）才能发送CSS。3.3.2.2CSS的发方有责任检验RSSP的参数和确定此会话是否继续。如果会话不继续下去，则应正常结束（由CSE结束)。
3.3.2.3为了继续进行会话，双方终端都不允许使用与接收能力不一致的规程，或发送与接收能力不一致的信息，这些接收能力，由会话的参加者，在业务标识符中、在会话发起时交换的CSS/RSSP非基本会话及终端能力参数中，和(或）在交换的CDCL/RDCLP参数中指出。3.3.2.4在TWA或OWC方式中，只有CSS的发方作为当前源时才能发送CSE。3.3.2.5在TWA方式中，CSS和CSCC的接受者必须用发送CSCC来终止其作为源的状态。3.3.2.6在任何的工作方式中，双方的任何一方终端只要检测到无法继续会话的状态（例如，由于故障或计费问题就可以发送CSA。下列规则适用于会话放弃规程：a.在CSA命令的发方收到一个RSAP响应的时候，会话放弃过程大体上已完成；b.发送CSA的终端要等待响应RSAP。在状态14下，所有接收到的其他命令或响应都被丢弃。如果在超时（例如T=4s）之前没有收到RSAP，发送CSA的终端就要清除运输连接。注：在所有情况下，只要CSA定时器已满，则必须清除此运输连接。3.3.2.7下列规则应适用于对窗口尺寸的使用窗口尺寸参数的指明对于智能用户电报业务是非必备的，但对于四类传真业务是必备的。窗口a.
尺寸的取值范围是1到255。在CSS或其相应响应中若无此参数，则对于智能用户电报必须被解释为缺省值为3：
b。所有智能用户电报终端应支持窗口尺寸3。二级和三级四类传真终端在与智能用户电报互通时应能支持窗口尺寸3。增强型智能用户电报终端（如具有混合式能力)和所有四类传真终端可能需要8
其他窗口尺寸。
GB/T13129此内容来自标准下载网
c。窗口尺寸的应用规则是：源终端可以使用任何不超过被宿终端所指出的（在CSS或其相应的响应中)窗口尺寸，
d.如果CSS或其相应响应的发方是不能指出任何窗口参数的基本型智能用户电报终端，则cSS的收方应该意识到此发方可能会无视所指出的窗口尺寸，并使用窗口值尺寸3。3.3.2.8图1是一个关于TWA和OWC会话方式的状态转移图。变更控制命令及其响应（在图中有注“1)”)不适用于OWC方式。关于状态图的一般描述和工作规则见附录D。9
S-RBEP
GB/T13129—1991
R-RSAP
/s-RSSN'R-RSSN
R-GSUl
R-Rsccp!.
s-cscc
R-RS CFI
S-ASSP
R-RsSP
9S-RSUIS-CSLIE
R-c9cc I.
FS-RSCCP
R-ReEP
*在安
完活常和间
$-KSCCP
R-CSCC
R-RSUI
要术事
A-RSCCP
图1用于TWA和OWC会话方式的状态转移图注：1)这些“变更控制”命令和响应不适用于oWC方式。R-CSCI
3.3.2.9如果会话中允许使用带有请求控制的RSUI（如第3.2.9.3条规定的那样），应用下列规则：a.
在给出控制后和收到任何的有效会话协议元素之前，可能收到一个RSUI请求控制。这个RSUI不应被认为是规程差错和被丢弃，10
GB/T13129—1991
b.在发送一个CSE之后和收到一个RSEP之前，可能收到一个RSUI请求控制。这个RSUI不应被认为是规程差错，并因此而被丢弃。3.4文件命令、响应和参数
关于文件命令和响应的概要见表2。3.4.1文件开始命令(CDS)
3.4.1.1CDS向本命令的收方指出一个文件的开始。它也指明第一页的开始。3.4.1.2命令的参数有：
业务互通标识符（非必备字段）：见第3.5.2条a.
注：在与变换设备通信时，需要一个用于下列用途的标识符：i）智能用户电报与用户电报互通一一此标识符将指出文件已经按照建议F.200、T.390所规定的规则形成；五）智能用户电报与可视图文互通——待进步研究，过）智能用户电报与传真互通一待进一步研究。b.文件类型标识符：非必备字段。对于一般文件，不用此参数。若使用其他类型文件则须包括此字段（关于文件类型的描述，见附录E）c．文件参考号：见第4.2.9条
d。所需终端能力的指明（标准化的或专用的）：非必备字段，如果文件要求标准化的选用终端能力，必须使用此参数；
e.会话用户数据：此非必备参数用于运送表示和（或）应用协议的数据。此参数字段包含了T.400系列建议中定义的协商文件互换协议参数所需的所有信息；f.专用参数（非必备）：此类参数的规定未标准化。3.4.1.3对CDS不用响应，只是在出现差错时，要用RDGR回答。3.4.2文件一般拒绝响应（RDGR）3.4.2.1RDGR可被宿用来向源指出：已出现规程差错，并请求重新同步。将所收到的命令或响应包括差错在内的位模式回送给源。用此方法只处理在命令或响应中的第一个检测到的差错。3.4.2.2RDGR响应的参数是第3.4.2.1条要求的位模式。3.4.2.3接收RDGR响应的终端有采取适当措施的责任。注：应用RDGR对其他类型差错的处理有待进一步研究。3.4.3文件继续命令（CDC）
3.4.3.1CDC向本命令的收方指出继续进行已发送了一部分的文件的传输。3.4.3.2本命令的参数有：
文件链接信息：为了标识已传输过的部分文件，此参数包括：a.
一检验点参考号（见4.2.7条），从这一点开始继续传输；一文件参考号，此号与CDS中的文件参考号相同；一会话参考信息，用于标识在其中发送了文件的前一部分的会话。注：①如果完成文件的传输需要几次继续，则所有这些部分都被链接在用CDS开始会话的部分传输中。这种情况下，用检验点参考号顺序证实链接顺序的正确性，并且所有的继续过程都将按此顺序发送。②接收终端应负责丢弃那些在被中断的传输的继续中发生重复的文本信息。在CDC中的检验点参考号是已经收到的肯定认可的最后一个检验点参考号。b.业务互通标识符：非必备字段（见3.4.1.2a条关于CDS的注）；C：文件类型标识符：非必备字段。对于智能用户电报的一般文件，不指出此参数。但对于其他类型文件，则必须包含此参数（关于文件类型的规定，见附录E），d文件参考号（当前会话的文件参考号)：见第4.2.9条e.作为选用的原则，在文件开始时刻的CDS命令中所出现的任何其他参数字段，都可以在CDC中作为参数重复。如果文件要求标准化的选用终端能力，就必须指出所要求的终端能力。一个不包含所11
