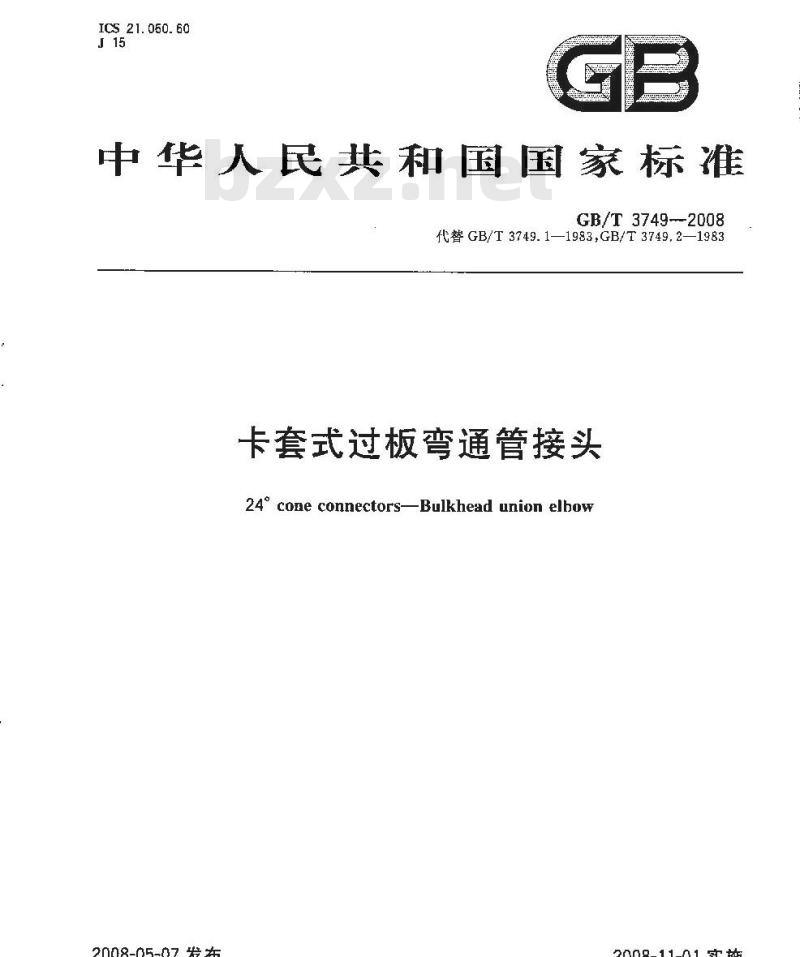

【国家标准(GB)】 卡套式过板弯通管接头

ICS 21. 060. 60
中华人民共和国国家标准
GB/T 3749--2008
代替 GB/T 3749.1—1983,GB/T 3749,2—1983卡套式过板弯通管接头
24°cone connectors—Bulkhead union elbow2008-05-07发布
2008-11-01实施

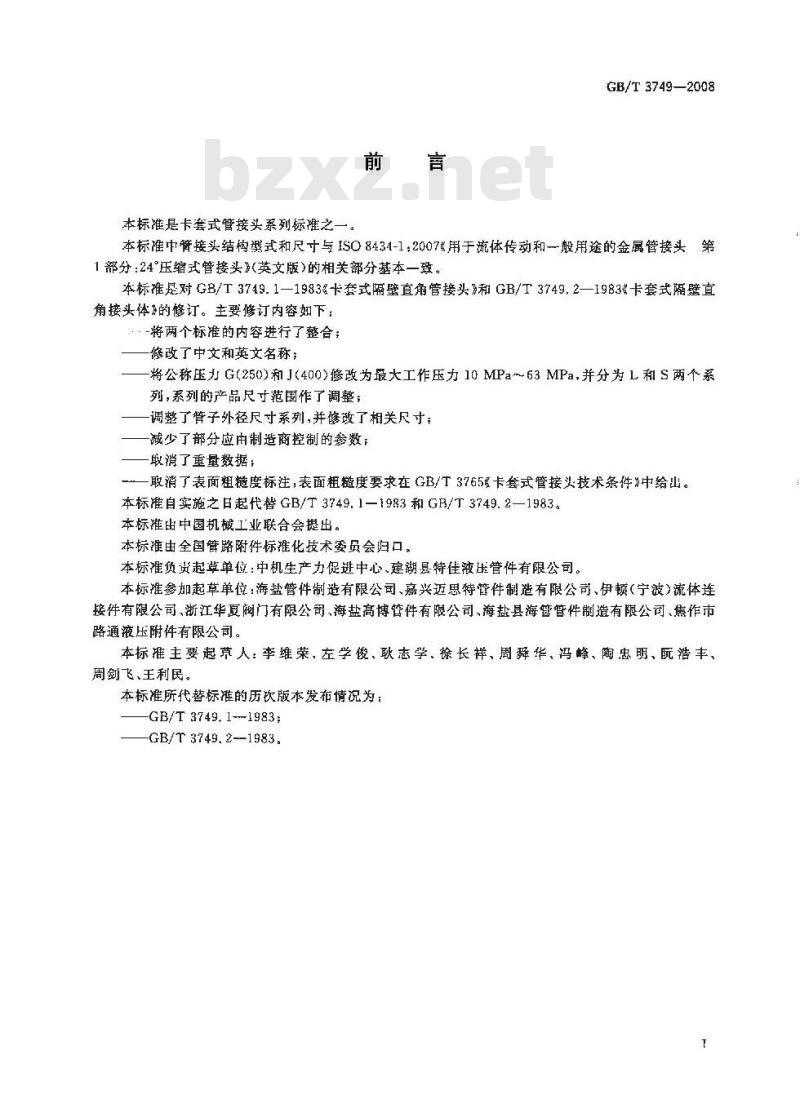

本标准是卡套式管接头系列标准之一前言
GB/T 3749—2008
本标准中管接头结构型式和尺寸与ISO8434-1：2007用于流体传动和般用途的金属管接头第1部分：24°压缩式管接头》(英文版)的相关部分基本一致。本标准是对GB/T3749.1—1983&卡套式隔壁直角管接头》和GB/T3749.2—1983《卡套式隔壁直角接头体》的修订。主要修订内容如下：-将两个标准的内容进行了整合；一修改了中文和英文名称；
-将公称压力 G(250)和J(400)修改为最大工作压力 10 MPa～63 MPa,并分为 L和 S两个系列，系列的产品尺寸范围作了调整；一调整了管子外径尺寸系列,并修改了相关尺寸一减少了部分应由制造商控制的参数；一取消了重量数据；
一取消了表面粗糙度标注，表面粗糙度要求在GB/T3765卡套式管接头技术条件\中给出。本标准自实施之日起代替GB/T3749.1-1983和GB/T3749.2—1983。本标准由中国机械工业联合会提出。本标谁由全国管路附件标准化技术委员会归口。本标准负资起草单位：中机生产力促进中心、建湖县特佳液压管件有限公司。本标推参加起草单位：海盐管件制造有限公司、嘉兴迈思特管件制造有限公司、伊顿（宁波）流体连接件有限公司，断江华阀门有限公司，海盐高博管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。
本标推主要起人：李维荣，左学俊、耿志学徐长祥、周舜华、冯峰、陶忠明、阮浩丰、周剑飞、王利民。
本标准所代替标推的历次版本发布情况为：GB/T3749.1--1983;
-GB/T3749.2--1983.

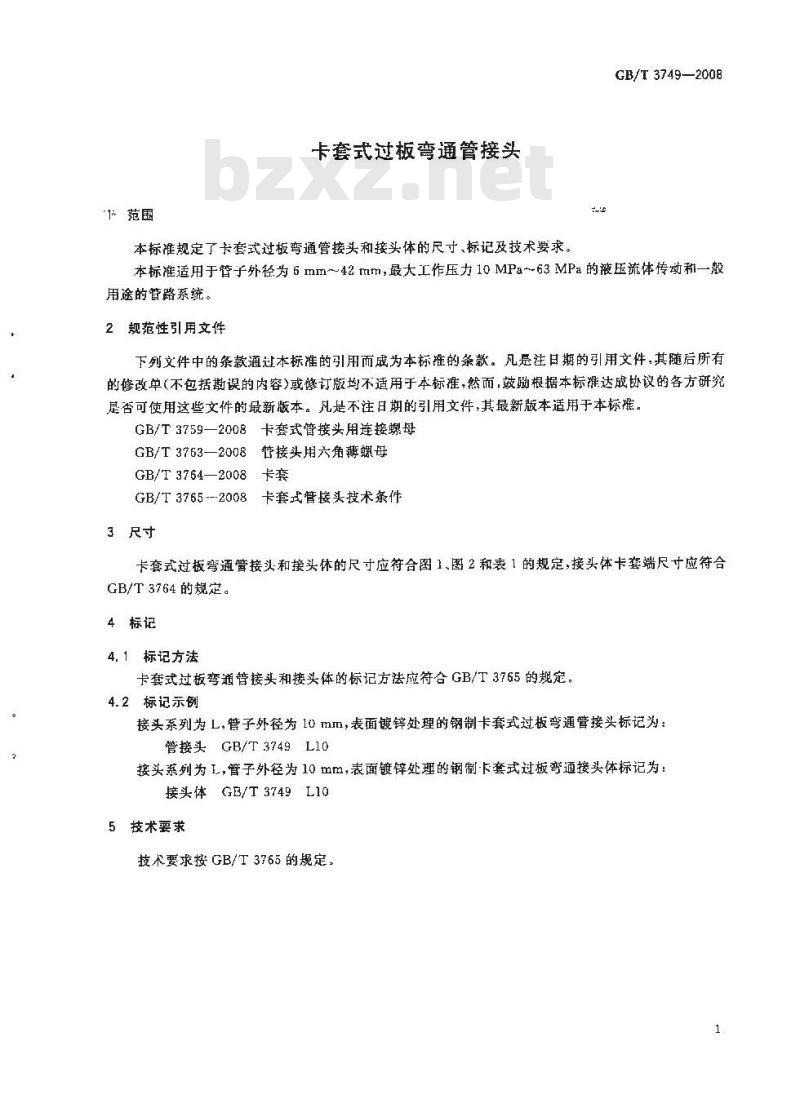

卡套式过板弯通管接头
本标准规定了卡套式过板弯通管接头和接头体的尺寸、标记及技术要求。GB/T 37492008
本标准适用于管子外径为6mm~42mm，最大工作压力10MPa63MPa的液压流体传动租一般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3759—2008卡套式管接头用连接螺母8管接头用六角薄螺母
GB/T 3763—2008
GB/T 3764—2008免费标准bzxz.net
3卡套
GB/T 3765---2008
3卡套式管接头技术条件
3尺寸
卡套式过板弯通管接头和接头休的尺寸应符合图1、图2和表1的规定，接头体卡套端尺寸应符合GB/T 3764的规定。
4标记
4.1标记方法
卡套式过板弯通管接头和接头体的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为L，管子外径为10mm，表面镀锌处理的钢制卡套式过板弯通管接头标记为：管接头GB/T3749L10
接头系列为，管子外径为10mm，表面镀锌处理的钢制卡套式过板弯通接头体标记为：接头体GB/T3749L10
5技术要求
技术要求按GB/T3765的规定，
GB/T3749—2008
注：4≤16mm。
GB/T3763—2008

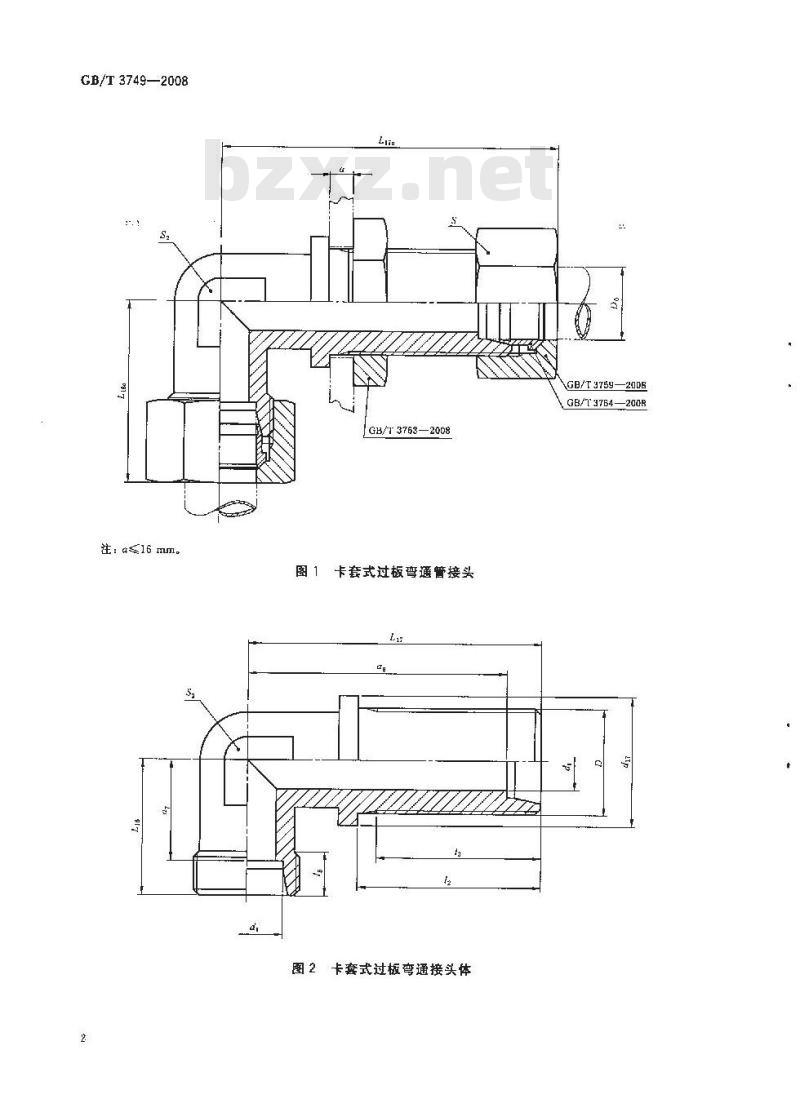

图1卡套式过板弯通管接头
图2卡套式过板弯通接头体
AGB/T3759—200E
GB/T3764—200B
旺力/
M24 ×1. 5
M36×2
M45×2
M52×2
M24×1,5
M30×2
M36×2
M52×2

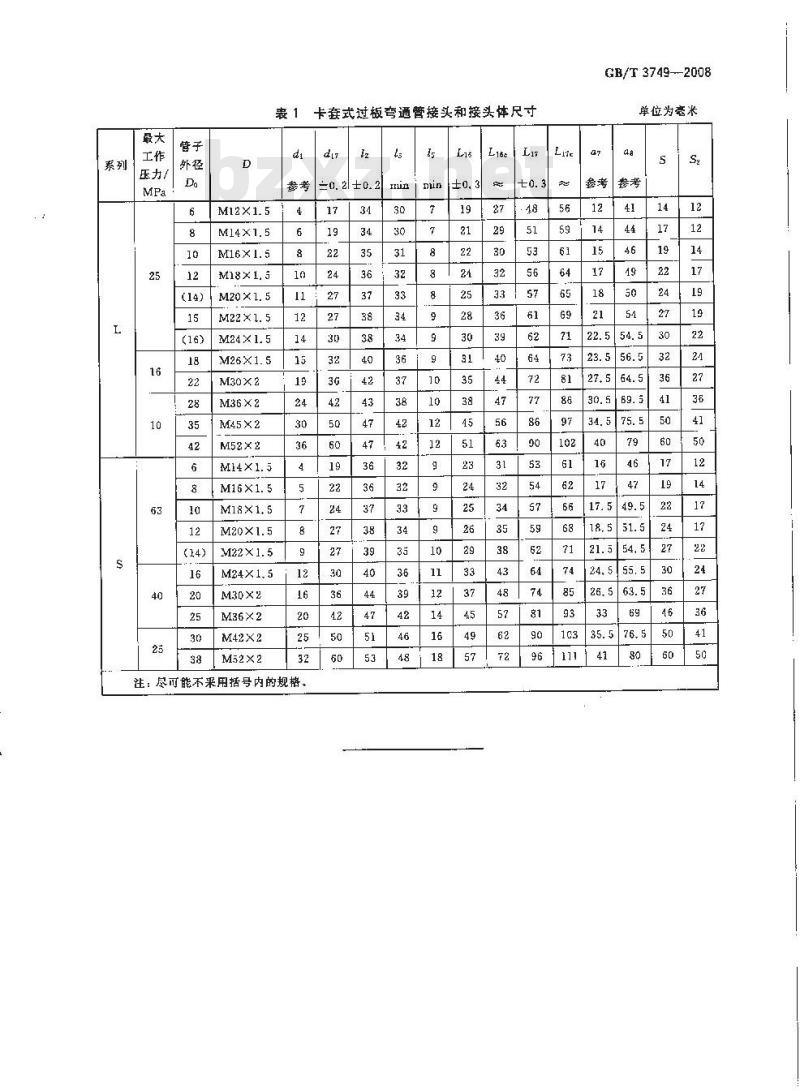

1卡套式过板弯通管接头和接头体尺寸裹1
注：尽可能不来用括号内的规格z
=0.2±0.2
GE/T3749--2008
单位为毫米
