ICS21.060.60

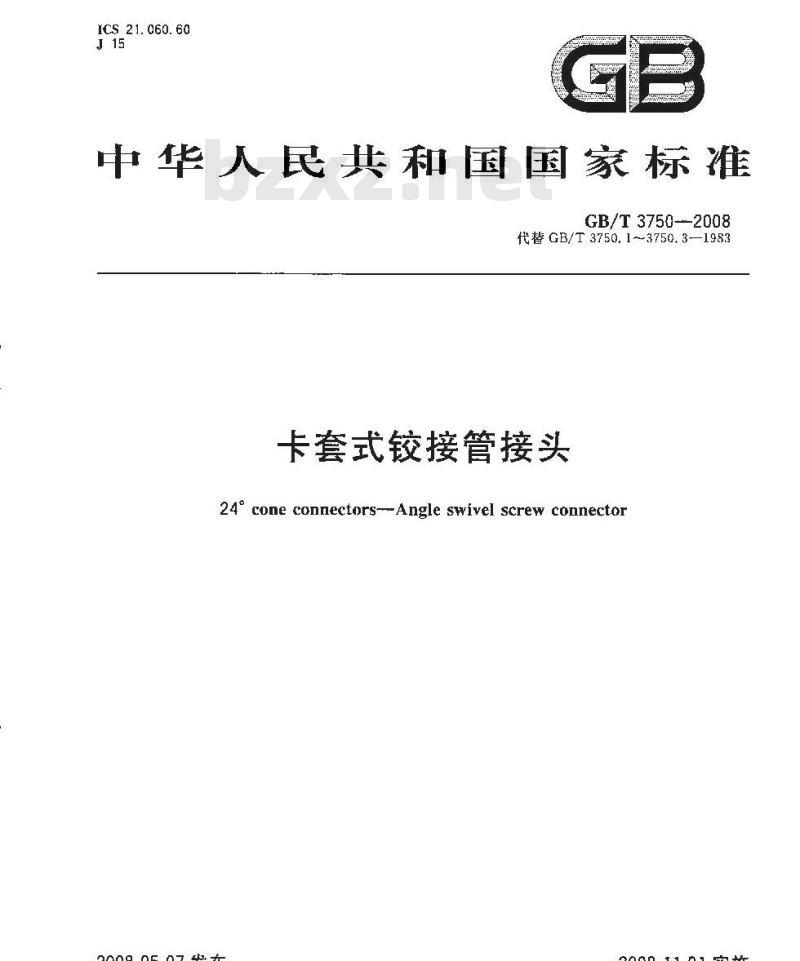

中华人民共和国国家标准
GB/T3750--2008
代替GB/T3750.1～3750.3—1983卡套式较接管接头
24° cone connectors--Angle swivel screw connector2008-05-07发布
2008-11-01实施

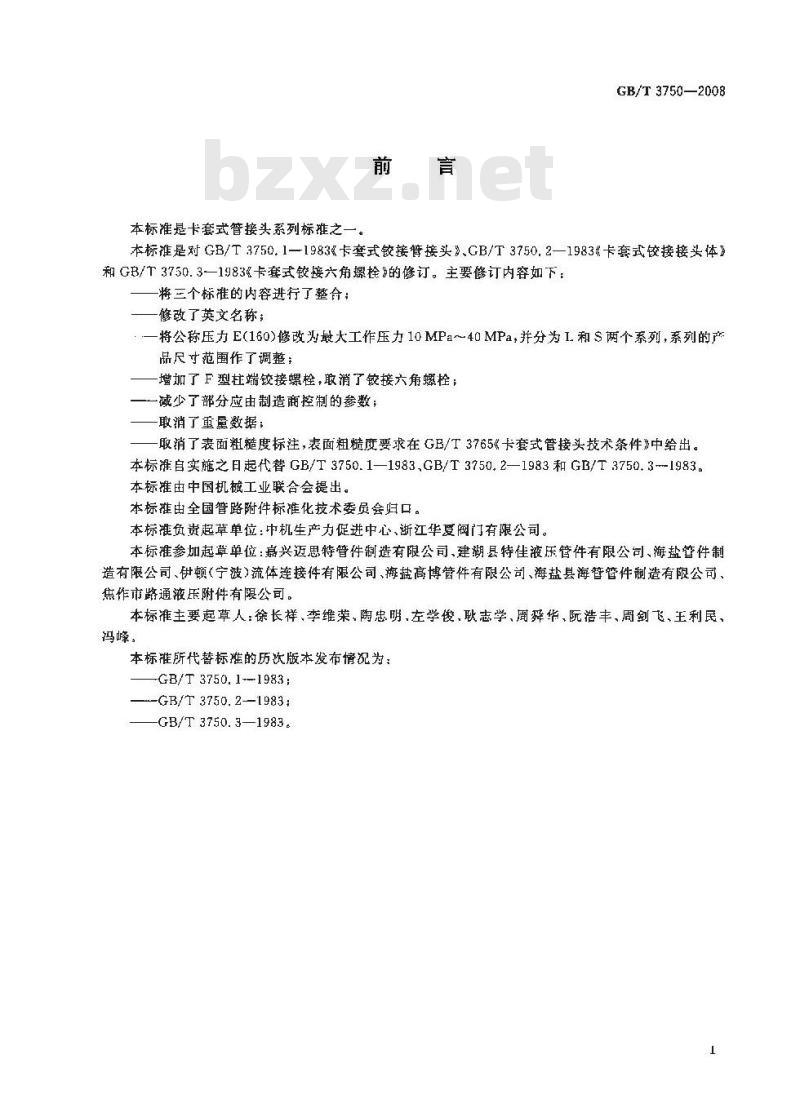

本标准是卡套式管接头系列标准之一。前言
GB/T 3750—2008
本标准是对GB/T3750.1—1983卡套式铰接管接头》、GB/T3750.2—1983卡套式铰接接头体》和GB/T3750.3—1983卡套式铰接六角螺栓\的修订。主要修订内容如下：一将三个标准的内容进行了整合：一修改了英文名称；
一将公称压力E(160)修改为最大工作压力10MPa～40MPa，并分为I.和S两个系列，系列的产品尺寸范围作了调整；
-增加了F型柱端铰接螺栓，取消了铰接六角螺栓；一减少了部分应由制造商控制的参数；取消了重量数据，
取消了表面粗糙度标注，表面粗糙度要求在GB/T3765卡套式管接头技术条件》中给出。本标准自实施之日起代替GB/T3750.1—1983.GB/T3750.2—1983和GB/T3750.3--1983。本标雄由中国机械工业联含会提出。本标雄由全国管路附件标准化技术委员会归口。本标负责起章单位：中机生产力促进中心、浙江华登阀门有限公司。本标准参加起草单位：豪兴迈思特管件制造有限公司、建湖县特佳液压管件有限公司、海盐管件制造有限公司、伊顿（宁波）流体连接件有限公司、海盐高博管件有限公司、海盐县海替管件制造有限公司、焦作市路通液乐附件有限公司。本标准主要起草人：徐长祥、李维荣、陶忠明，左学俊，耿志学、周舜华，阮浩丰、周剑飞、王利民、冯峰。
本标准所代替标准的历次版本发布情况为：GB/T 3750. 1-1983 ;
-GB/T 3750.2-—1983;
-GB/T 3750.3—1983。

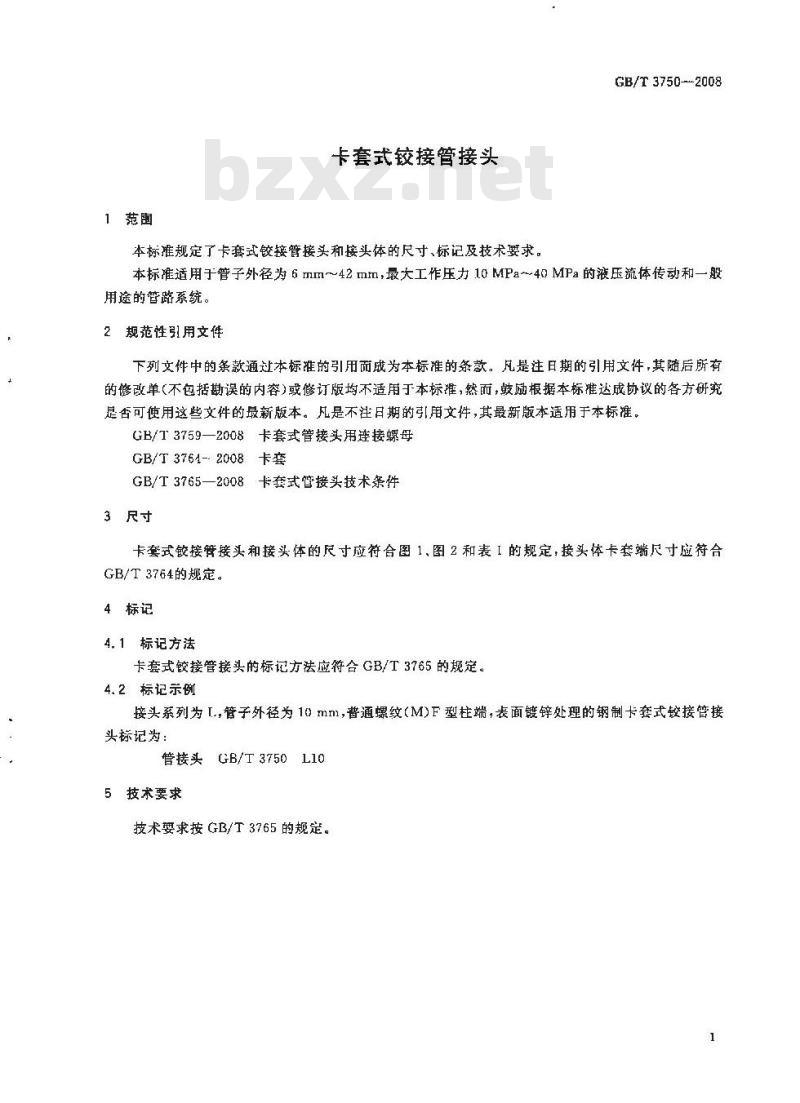

1范围www.bzxz.net
卡套式铰接管接头
本标推规定了卡套式铰接管接头和接头体的尺寸、标记及技术要求。GB/T 3750--2008
本标准适用于管子外径为 6 mm~～~42 mm,最大工作压力 10 MPa~40 MPa的液压流体传动和一般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标难，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准GB/T3759—2008卡套式管接头用连接螺母GB/T3764-2008卡套
GB/T3765—2008卡套式管接头技术条件3尺寸

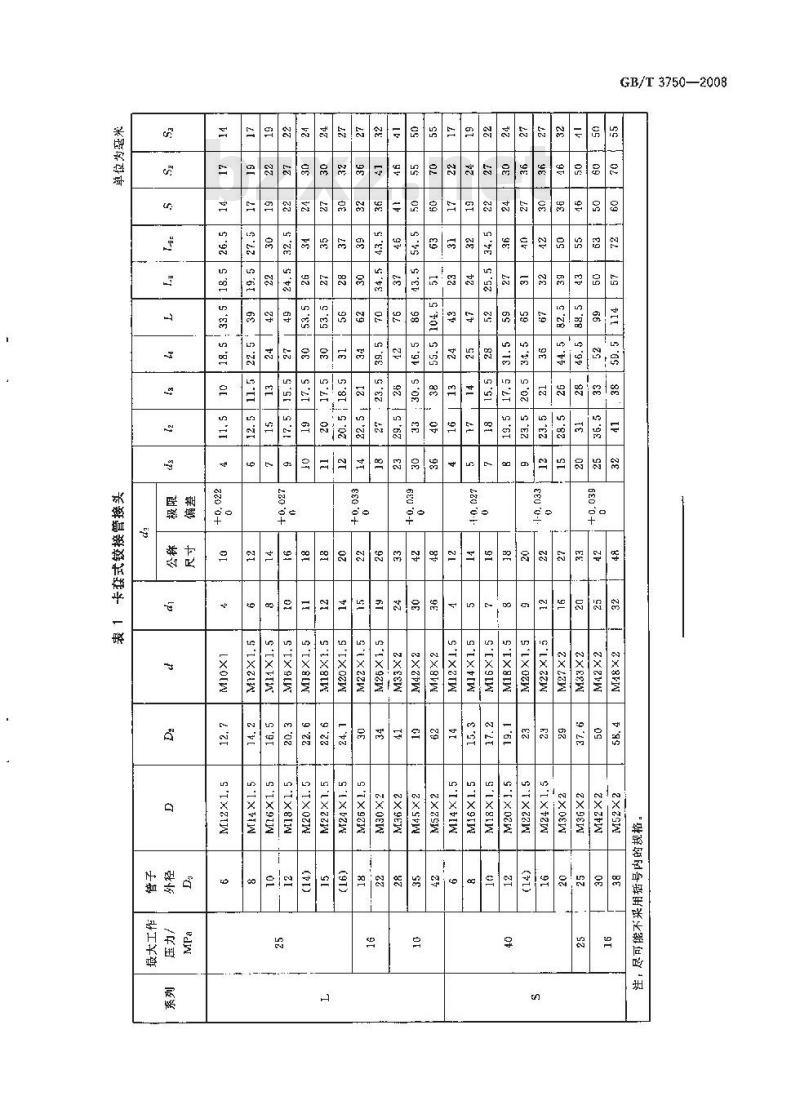

卡套式敏接管接头和接头体的尺寸应符合图1图2和表I的规定，接头体卡套端尺寸应符合GB/T3764的规定。
4标记
4.1标记方法
卡套式铰接管接头的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为T.,管子外径为1mm普通螺纹（M)F型柱端，表面镀锌处理的钢制卡套式铰接管接头标记为：
管接头GB/T3750L10
5技术要求
技术要求按GB/T3765的规定。
GB/T 3750—2008
GB/T 3769—2007
GB/T3T64—2007

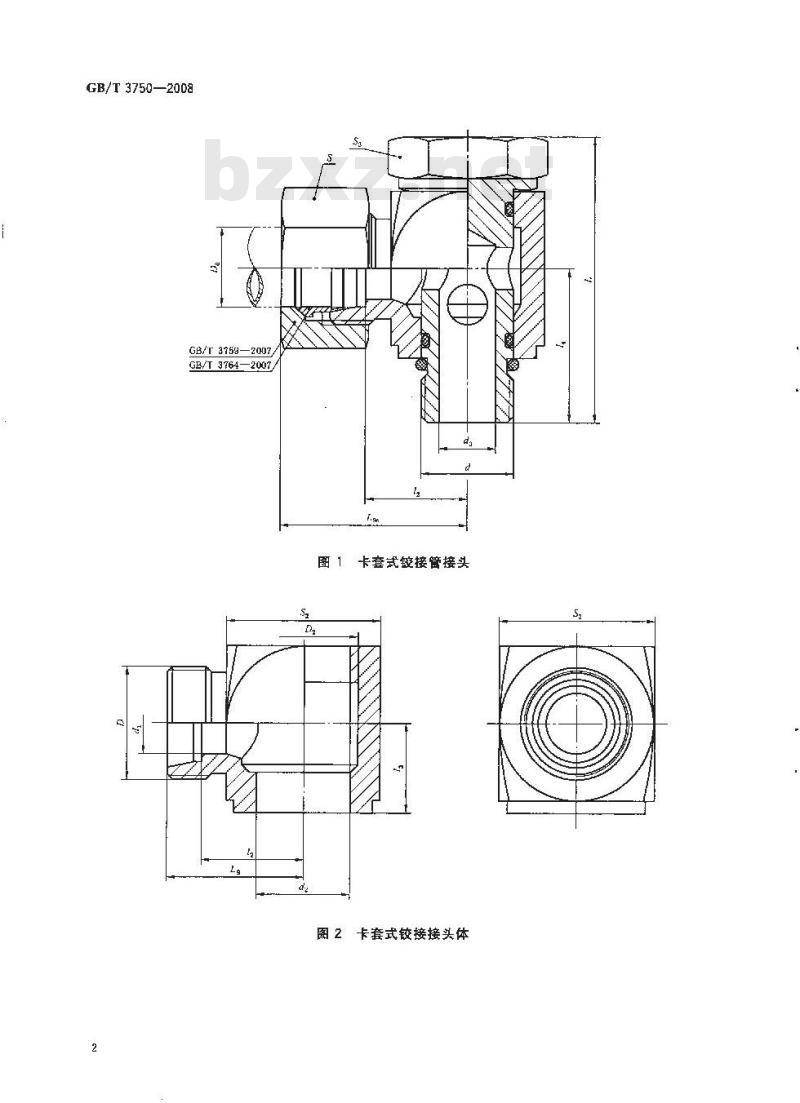

图1卡套式铰接管接头
图 2卡套式铰接接头体
GB/T 3750—2008
g'xt[w
g'ixatw
9TX8IW
g'ix8n
