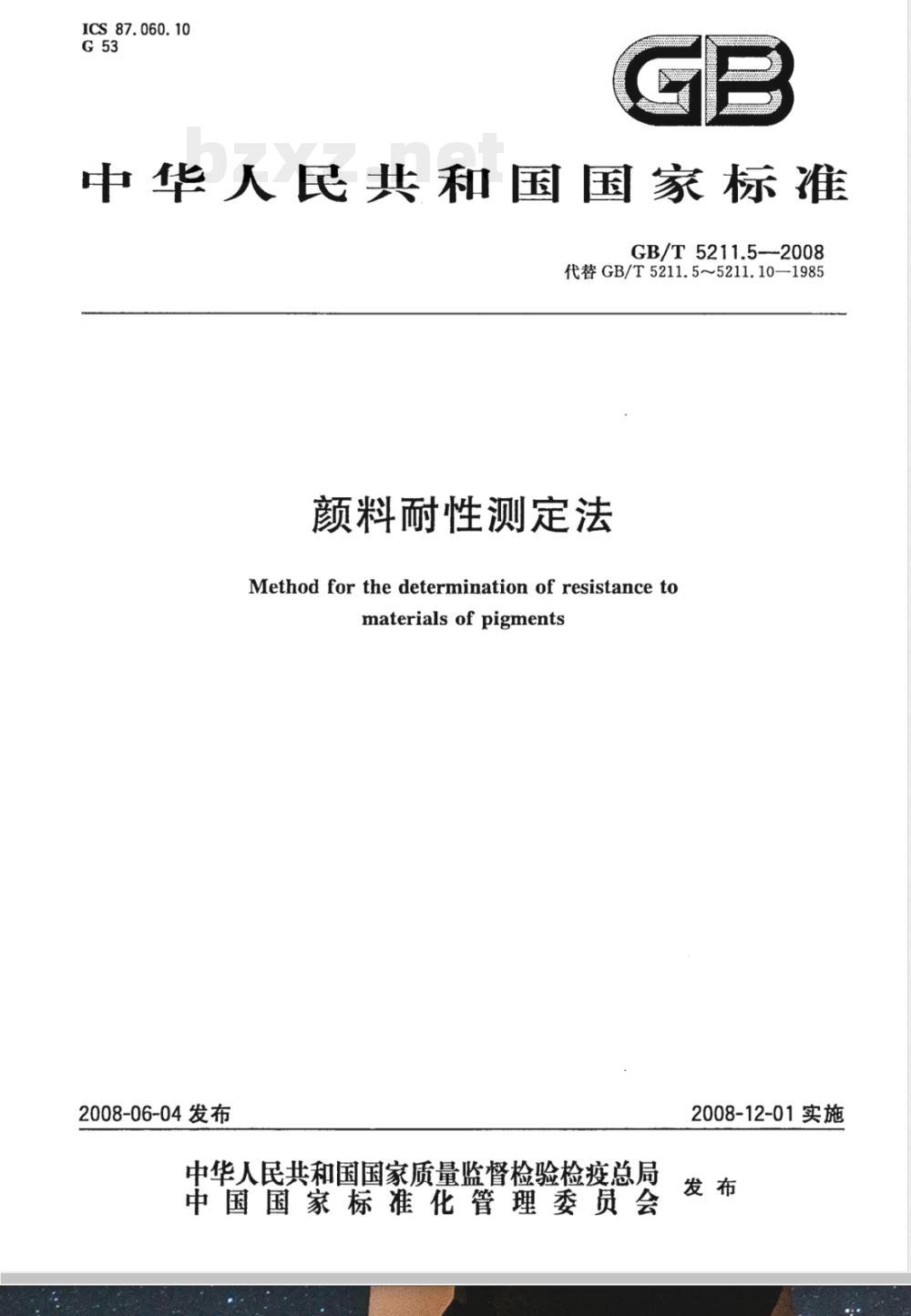

【国家标准(GB)】 颜料耐性测定法

ICS87.060.10
中华人民共和国国家标准
GB/T5211.5-2008
代替GB/T5211.5~5211.10—1985颜料耐性测定法
Method for the determination of resistance tomaterialsofpigments
2008-06-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

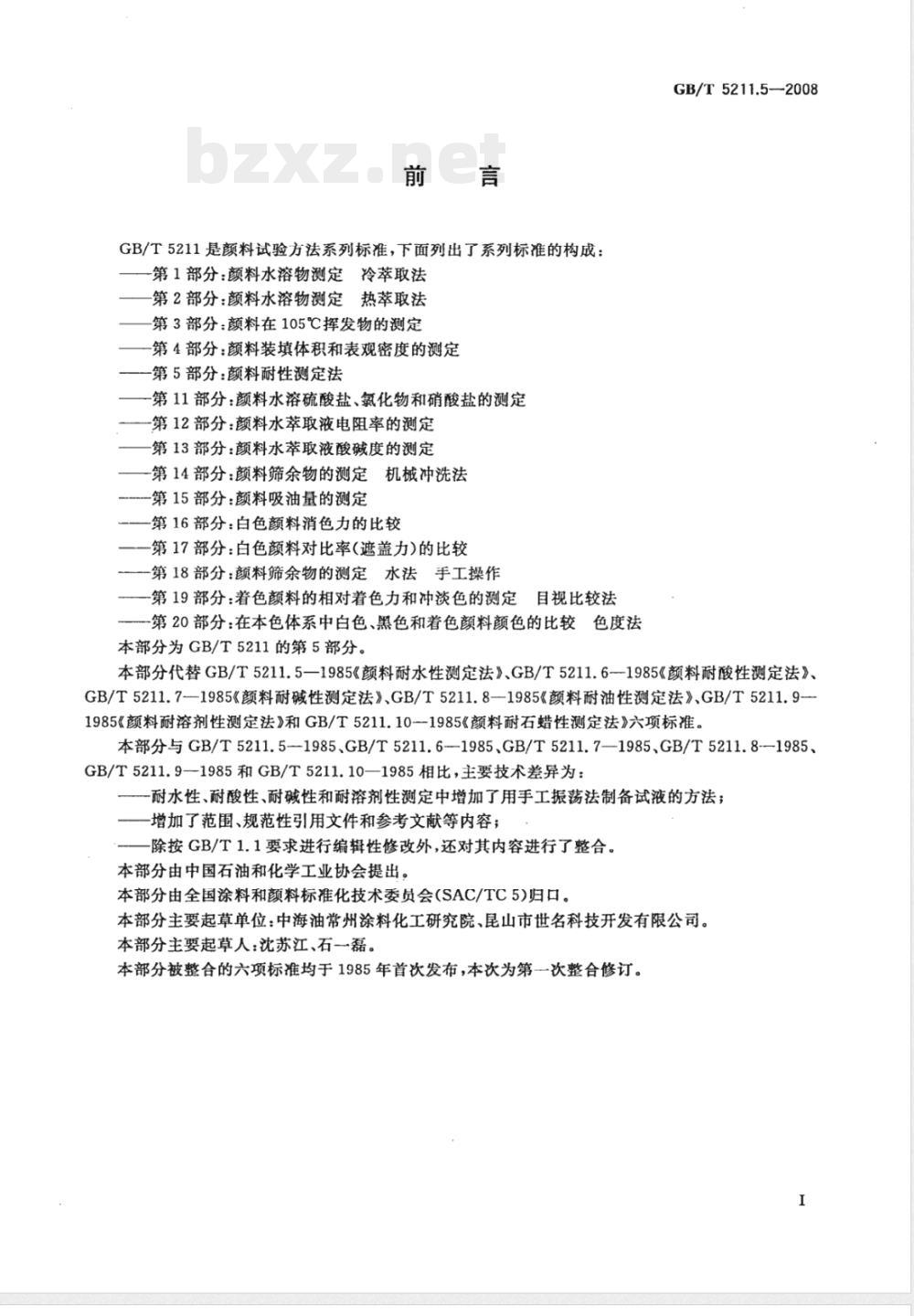

GB/T5211是颜料试验方法系列标准，下面列出了系列标准的构成：-第1部分：颜料水溶物测定冷萃取法第2部分：颜料水溶物测定热萃取法第3部分：颜料在105℃挥发物的测定-第4部分：颜料装填体积和表观密度的测定一第5部分：颜料耐性测定法
-第11部分：颜料水溶硫酸盐、氯化物和硝酸盐的测定第12部分：颜料水萃取液电阻率的测定第13部分：颜料水萃取液酸碱度的测定第14部分：颜料筛余物的测定机械冲洗法一第15部分：颜料吸油量的测定第16部分：白色颜料消色力的比较一第17部分：白色颜料对比率（遮盖力)的比较-第18部分：颜料筛余物的测定水法手工操作一第19部分：着色颜料的相对着色力和冲淡色的测定目视比较法第20部分：在本色体系中白色、黑色和着色颜料颜色的比较色度法本部分为GB/T5211的第5部分。
GB/T5211.52008
本部分代替GB/T5211.5—1985《颜料耐水性测定法》、GB/T5211.6—1985《颜料耐酸性测定法》GB/T5211.7—1985《颜料耐碱性测定法》、GB/T5211.8—1985《颜料耐油性测定法》、GB/T5211.9-1985《颜料耐溶剂性测定法》和GB/T5211.10-1985《颜料耐石蜡性测定法》六项标准。本部分与GB/T5211.5-1985、GB/T5211.6-1985、GB/T5211.7—1985、GB/T5211.8--1985、GB/T5211.9—1985和GB/T5211.10—1985相比，主要技术差异为：一耐水性、耐酸性、耐碱性和耐溶剂性测定中增加了用手工振荡法制备试液的方法；增加了范围、规范性引用文件和参考文献等内容；除按GB/T1.1要求进行编辑性修改外，还对其内容进行了整合。本部分由中国石油和化学工业协会提出。本部分由全国涂料和颜料标准化技术委员会（SAC/TC5)归口。本部分主要起草单位：中海油常州涂料化工研究院、昆山市世名科技开发有限公司。本部分主要起草人：沈苏江、石一磊。本部分被整合的六项标准均于1985年首次发布，本次为第一次整合修订。I

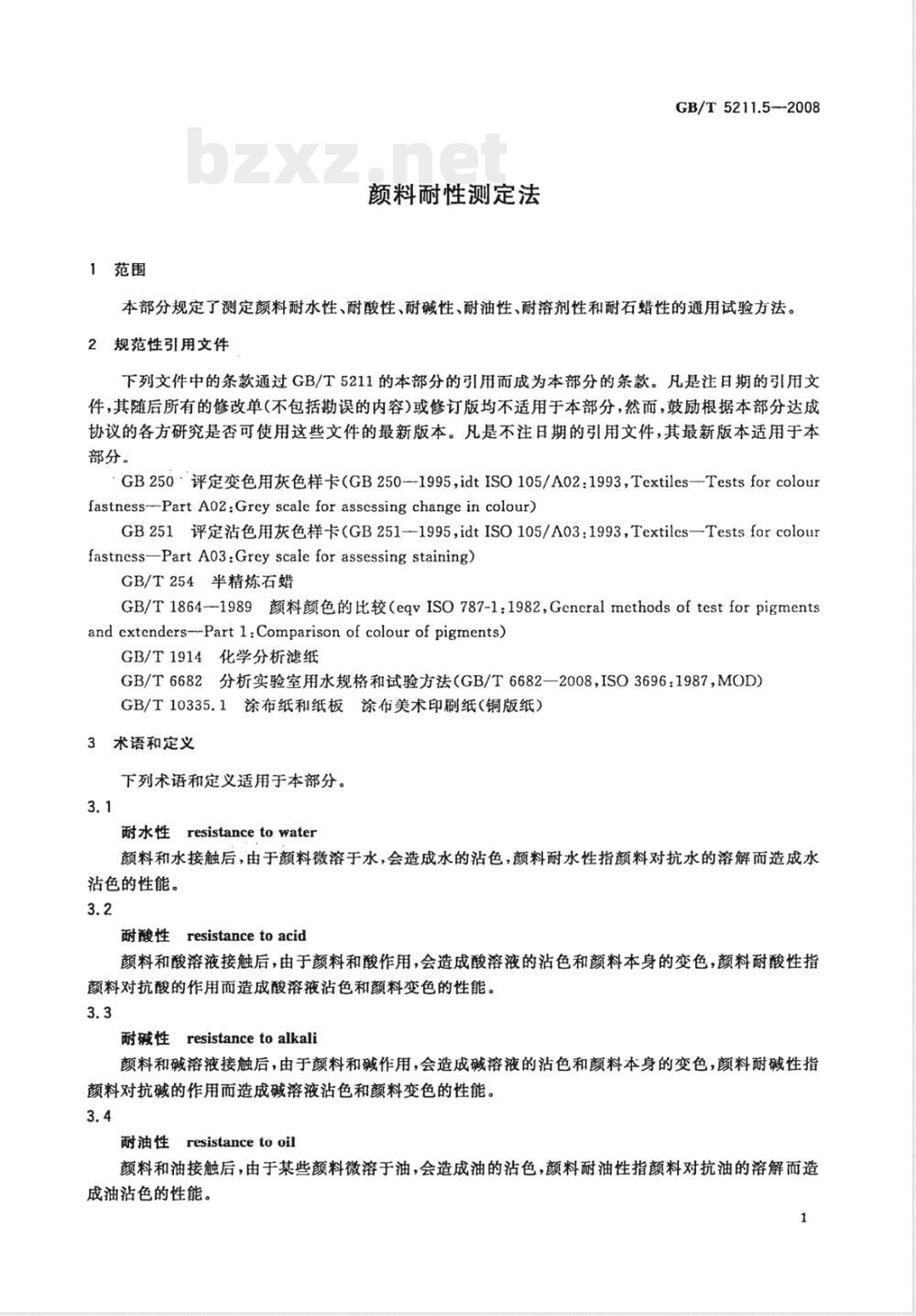

1范围
颜料耐性测定法
GB/T 5211.5--2008
本部分规定了测定颜料耐水性、耐酸性、耐碱性、耐油性、耐溶剂性和耐石蜡性的通用试验方法。2规范性引用文件
下列文件中的条款通过GB/T5211的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB250评定变色用灰色样卡（GB250-1995idtISO105/A02：1993，Textiles-Testsforcolourfastness-PartAo2:Greyscaleforassessingchangeincolour)GB251评定沾色用灰色样卡（GB251-1995，idtISO105/A03：1993，Textiles—Testsforcoloulfastness—Part Ao3:Grey scale for assessing staining)GB/T254半精炼石蜡
GB/T1864-1989颜料颜色的比较（eqvISO787-1：1982,Generalmethodsoftestforpigmentsand extenders--Part 1:Comparison of colour of pigments)GB/T1914化学分析滤纸
GB/T6682分析实验室用水规格和试验方法（GB/T6682一2008，ISO3696：1987，MOD)GB/T10335.1涂布纸和纸板涂布美术印刷纸（铜版纸）3术语和定义
下列术语和定义适用于本部分。3.1
耐水性resistancetowater
颜料和水接触后，由于颜料微溶于水，会造成水的沾色，颜料耐水性指颜料对抗水的溶解而造成水沾色的性能。
耐酸性resistancetoacid
颜料和酸溶液接触后，由于颜料和酸作用，会造成酸溶液的沾色和颜料本身的变色，颜料耐酸性指颜料对抗酸的作用而造成酸溶液沾色和颜料变色的性能。3.3
耐碱性resistancetoalkali
颜料和碱溶液接触后，由于颜料和碱作用，会造成碱溶液的沾色和颜料本身的变色，颜料耐碱性指颜料对抗碱的作用而造成碱溶液沾色和颜料变色的性能。3.4
耐油性resistanceto oil
颜料和油接触后，由于某些颜料微溶于油，会造成油的沾色，颜料耐油性指颜料对抗油的溶解而造成油沾色的性能。
GB/T5211.5-2008

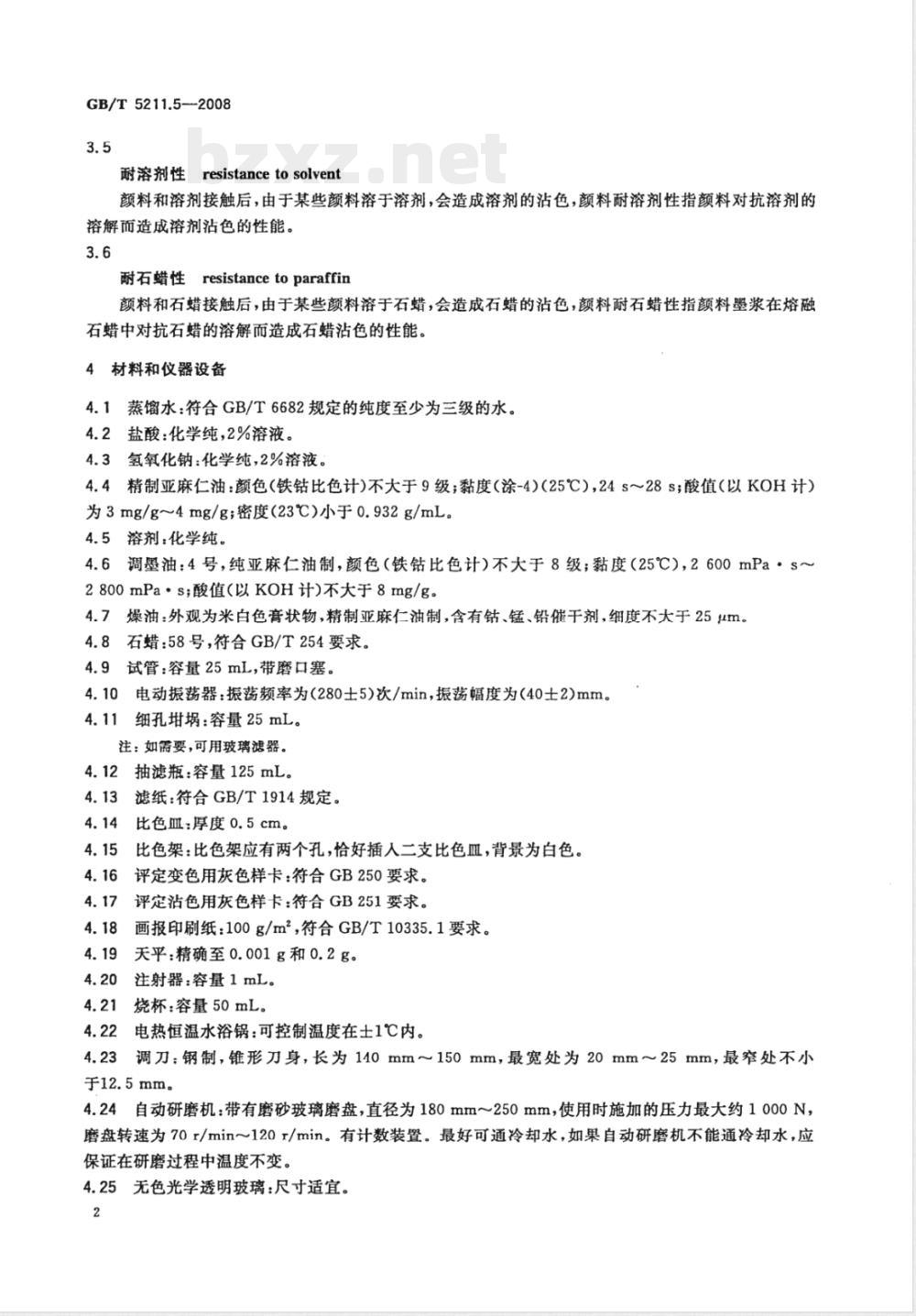

耐溶剂性resistanceto solvent颜料和溶剂接触后，由于某些颜料溶于溶剂，会造成溶剂的沾色，颜料耐溶剂性指颜料对抗溶剂的溶解而造成溶剂沾色的性能。
耐石蜡性resistancetoparaffin颜料和石蜡接触后，由于某些颜料溶于石蜡，会造成石蜡的沾色，颜料耐石蜡性指颜料墨浆在熔融石蜡中对抗石蜡的溶解而造成石蜡沾色的性能。4材料和仪器设备
4.1蒸馏水：符合GB/T6682规定的纯度至少为三级的水。4.2盐酸：化学纯，2%溶液。
4.3氢氧化钠：化学纯，2%溶液。4.4精制亚麻仁油：颜色（铁钻比色计)不大于9级；黏度（涂-4)（25℃），24s～28s；酸值（以KOH计）为3mg/g~4mg/g；密度（23℃）小于0.932g/mL。4.5溶剂：化学纯。
4.6调墅油：4号，纯亚麻仁油制，颜色（铁钻比色计）不大于8级；黏度（25℃），2600mPa·S～2800mPa·s;酸值（以KOH计)不大于8mg/g。4.7燥油：外观为米白色膏状物，精制亚麻仁油制，含有钻、锰、铅催干剂，细度不大于25um。4.8石蜡：58号，符合GB/T254要求。4.9试管：容量25mL,带磨口塞。4.10电动振荡器：振荡频率为（280士5)次/min，振荡幅度为（40士2)mm。细孔：容量25mL。
注：如需要，可用玻璃滤器。
4.12抽滤瓶：容量125mL。
3滤纸：符合GB/T1914规定。
4.14比色血：厚度0.5cm。
比色架：比色架应有两个孔，恰好插人二支比色瓜，背景为白色。4.16评定变色用灰色样卡：符合GB250要求。4.17
评定沾色用灰色样卡：符合GB251要求。画报印刷纸：100g/m2，符合GB/T10335.1要求。9天平：精确至0.001g和0.2g。
4.20注射器：容量1mL。
4.21烧杯：容量50mL。
2电热恒温水浴锅：可控制温度在土1℃内。4.22
4.23调刀：钢制，锥形刀身，长为140mm～150mm，最宽处为20mm～25mm，最窄处不小于12.5mm。
4.24自动研磨机：带有磨砂玻璃磨盘，直径为180mm250mm，使用时施加的压力最大约1000N，磨盘转速为70r/min～120r/min。有计数装置。最好可通冷却水，如果自动研磨机不能通冷却水，应保证在研磨过程中温度不变。
4.25无色光学透明玻璃：尺寸适宜。2

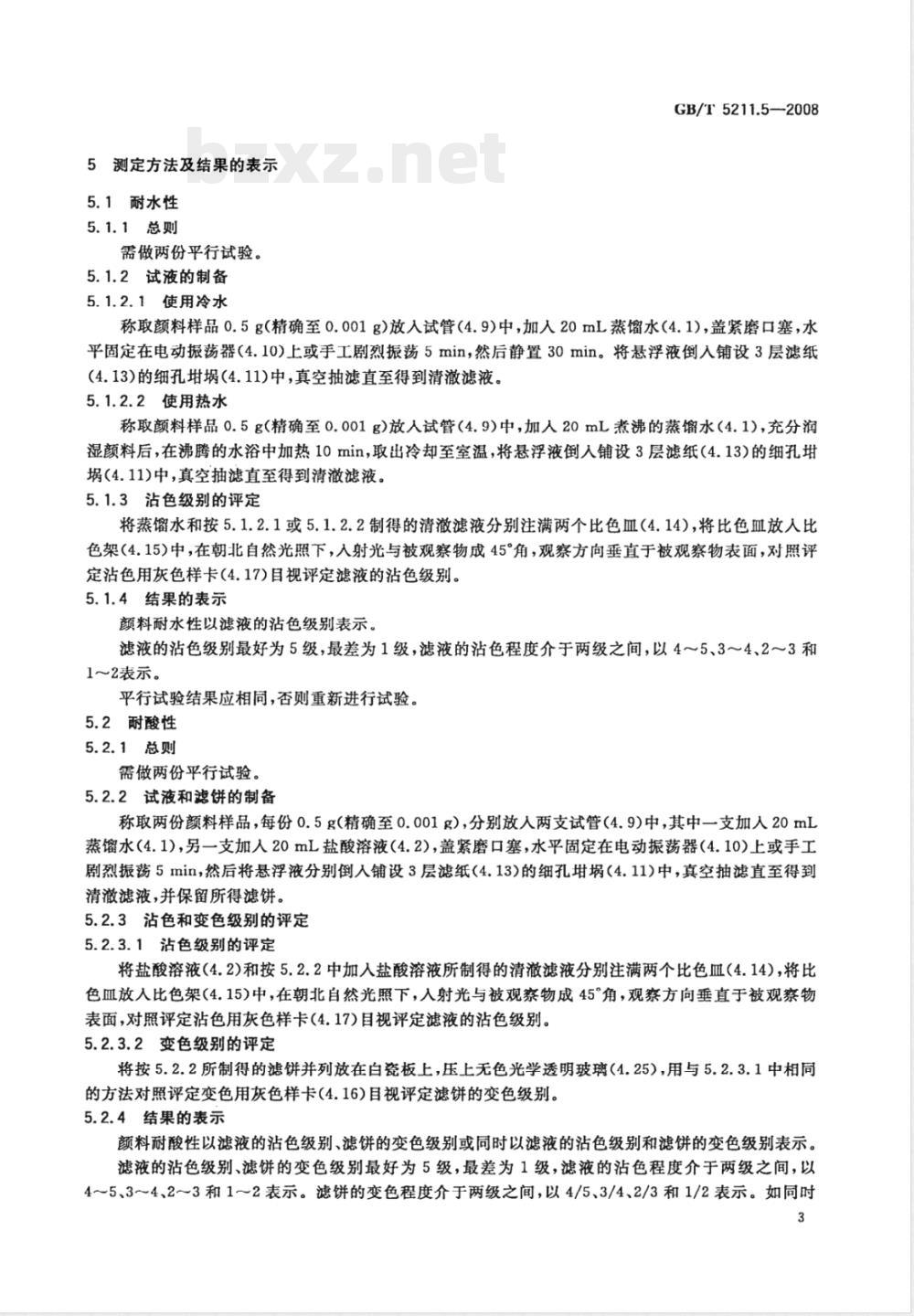

5测定方法及结果的表示
5.1耐水性
5.1.1总则
需做两份平行试验。
5.1.2试液的制备
5.1.2.1使用冷水
GB/T5211.5—2008
称取颜料样品0.5g（精确至0.001g)放入试管（4.9)中，加人20mL蒸馏水（4.1)，盖紧磨口塞，水平固定在电动振荡器（4.10)上或手工剧烈振荡5min，然后静置30min。将悬浮液倒入铺设3层滤纸(4.13)的细孔（4.11)中，真空抽滤直至得到清澈滤液。5.1.2.2使用热水
称取颜料样品0.5g(精确至0.001g)放人试管（4.9)中，加人20mL煮沸的蒸馏水（4.1)，充分润湿颜料后，在沸腾的水浴中加热10min，取出冷却至室温，将悬浮液倒入铺设3层滤纸（4.13)的细孔埚(4.11)中，真空抽滤直至得到清澈滤液。5.1.3沾色级别的评定
将蒸馏水和按5.1.2.1或5.1.2.2制得的清澈滤液分别注满两个比色皿（4.14)，将比色皿放人比色架（4.15）中，在朝北自然光照下，入射光与被观察物成45°角，观察方向垂直于被观察物表面，对照评定沾色用灰色样卡（4.17)目视评定滤液的沾色级别。5.1.4结果的表示
颜料耐水性以滤液的沾色级别表示。滤液的沾色级别最好为5级，最差为1级，滤液的沾色程度介于两级之间，以4～5、3～4、2～3和1～2表示。
平行试验结果应相同，否则重新进行试验。5.2耐酸性
5.2.1总则
需做两份平行试验。
5.2.2试液和滤饼的制备
称取两份颜料样品，每份0.5g(精确至0.001g），分别放人两支试管（4.9)中，其中一支加入20mL蒸留水（4.1），另一支加入20mL盐酸溶液（4.2），盖紧磨口塞，水平固定在电动振荡器（4.10）上或手工剧烈振荡5min，然后将悬浮液分别倒入铺设3层滤纸（4.13)的细孔埚（4.11)中，真空抽滤直至得到清澈滤液，并保留所得滤饼。
5.2.3沾色和变色级别的评定
5.2.3.1沾色级别的评定
将盐酸溶液（4.2)和按5.2.2中加入盐酸溶液所制得的清澈滤液分别注满两个比色皿（4.14），将比色血放入比色架（4.15)中，在朝北自然光照下，入射光与被观察物成45°角，观察方向垂直于被观察物表面，对照评定沾色用灰色样卡（4.17）目视评定滤液的沾色级别。5.2.3.2变色级别的评定
将按5.2.2所制得的滤饼并列放在白瓷板上，压上无色光学透明玻璃（4.25），用与5.2.3.1中相同的方法对照评定变色用灰色样卡（4.16)目视评定滤饼的变色级别。5.2.4结果的表示
颜料耐酸性以滤液的沾色级别、滤饼的变色级别或同时以滤液的沾色级别和滤饼的变色级别表示。滤液的沾色级别、滤饼的变色级别最好为5级，最差为1级，滤液的沾色程度介于两级之间，以4～5、3～~4、2～3和1～2表示。滤饼的变色程度介于两级之间，以4/5、3/4、2/3和1/2表示。如同时3
GB/T5211.5—2008
以滤液的沾色级别和滤饼的变色级别表示时，表示为A[B]，A表示滤液的沾色级别，[B]表示滤饼的变色级别。
示例1：某颜料耐酸性试验时滤液的沾色级别为5级，滤饼的变色级别为4/5，若同时以滤液的沾色级别和滤饼的变色级别表示时，表示为5[4/5]。平行试验结果应相同，否则重新进行试验。5.3耐碱性
5.3.1总则
需做两份平行试验。
5.3.2试液和滤饼的制备
称取两份颜料样品，每份0.5g（精确至0.001g），分别放人两支试管（4.9)中，其中一支加人20mL蒸馏水（4.1），另一支加人20mL氢氧化钠溶液（4.3)，盖紧磨口塞，水平固定在电动振荡器（4.10）上或手工剧烈振荡5min，然后将悬浮液分别倒人铺设3层滤纸（4.13）的细孔埚（4.11)中，真空抽滤直至得到清澈滤液，并保留所得滤饼。5.3.3沾色和变色级别的评定
5.3.3.1沾色级别的评定
将氢氧化钠溶液（4.3)和按5.3.2中加人氢氧化钠溶液所制得的清澈滤液分别注满两个比色Ⅲ（4.14），将比色Ⅲ放人比色架（4.15)中，在朝北自然光照下，人射光与被观察物成45°角，观察方向垂直于被观察物表面，对照评定沾色用灰色样卡（4.17）自视评定滤液的沾色级别。5.3.3.2变色级别的评定
将按5.3.2所制得的滤饼并列放在白瓷板上，压上无色光学透明玻璃（4.25），用与5.3.3.1中相同的方法对照评定变色用灰色样卡（4.16)目视评定滤饼的变色级别。5.3.4结果的表示
颜料耐碱性以滤液的沾色级别、滤饼的变色级别或同时以滤液的沾色级别和滤饼的变色级别表示。滤液的沾色级别、滤饼的变色级别最好为5级，最差为1级，滤液的沾色程度介于两级之间，以4~5、3～4、2~3和1～2表示。滤饼的变色程度介于两级之间，以4/5、3/4、2/3和1/2表示。如同时以滤液的沾色级别和滤饼的变色级别表示时，表示为A[B]，A表示滤液的沾色级别，[B]表示滤饼的变色级别。
示例2：某颜料耐碱性试验时滤液的沾色级别为5级，滤饼的变色级别为4/5，若同时以滤液的沾色级别和滤饼的变色级别表示时，表示为5[4/5]。平行试验结果应相同，否则重新进行试验。5.4耐油性
5.4.1总则
需做两份平行试验。
5.4.2色浆的制备
称取颜料样品0.2g(精确至0.001g)置于自动研磨机(4.24)下层玻璃板上，用注射器(4.20)吸取表1中规定量的精制亚麻仁油（4.4)加入，用调刀（4.23)将颜料和油混合均匀，按GB/T1864规定方法制备色浆，研磨转数见表1。
颜料类型
无机颜料
色淀颜料
有机颜料
用油量/mL
0.6～0.8
每遍研磨转数
研磨遍数
5.4.3试件的制作
5.4.3.1渗圈滤纸的制作
GB/T5211.5—2008
将上述色浆全部置于滤纸（4.13)中心，待渗圈渗至由色浆的边缘至渗圈外缘的距离为2cm时，剪去色浆部分。
5.4.3.2空白试验滤纸的制作
将2滴精制亚麻仁油(4.4)滴于滤纸(4.13)上，作评级对比用。5.4.4沾色级别的评定
将渗圈滤纸和空白试验滤纸并列置于滤纸上，在朝北自然光照下，入射光与被观察物成45°角，观察方向垂直于被观察物表面，对照评定沾色用灰色样卡（4.17)目视评定渗圈的沾色级别。5.4.5结果的表示
颜料耐油性以渗圈的沾色级别来表示。渗圈的沾色级别最好为5级，最差为1级，沾色程度介于两级之间，以4～5、3～4、2～3和1～2表示。
平行试验结果应相同，否则重新进行试验。5.5耐溶剂性
5.5.1总则
需做两份平行试验。
5.5.2试液的制备
称取颜料样品0.5g（精确至0.001g)放人试管（4.9)中，加入20mL溶剂（4.5），盖紧磨口塞，水平固定在电动振荡器（4.10）上或手工剧烈振荡1min。将悬浮液倒人铺设3层滤纸（4.13）的细孔增璃(4.11)中，真空抽滤直至得到清澈滤液，收集滤液并用溶剂稀释至20mL，摇匀备用。5.5.3沾色级别的评定
将溶剂（4.5)和按5.5.2制得的清澈试液分别注满两个比色皿（4.14），将比色血放入比色架（4.15）中，在朝北自然光照下，人射光与被观察物成45°角，观察方向垂直于被观察物表面，对照评定沾色用灰色样卡（4.17)目视评定试液的沾色级别。5.5.4结果的表示
颜料耐溶剂性以试液的沾色级别表示。试液的沾色级别最好为5级，最差为1级，试液的沾色程度介于两级之间，以4～5、3～4、2～3和1～2表示。
平行试验结果应相同，否则重新进行试验。5.6耐石蜡性
5.6.1总则
需做两份平行试验。
5.6.2试样条的制备
将调墨油（4.6)和燥油（4.7)以85：15（质量比）混合调匀，称取适量颜料样品置于自动平磨机（4.24)下层玻璃板上，用注射器（4.20)吸取一定量的混合油加人，用调刀（4.23)将颜料和油混合均匀，按GB/T1864规定方法制备色浆。将制得的颜料浆置于画报印刷纸（4.18）上，刮涂成均匀的墨条，自然干燥至以手指接触无沾染即可。将制得的样纸裁成20mm×40mm的样条，有墨部分和无墨部分各为20mm×20mm。5.6.3浸蜡试验
5.6.3.1试样条的浸蜡试验
称取石蜡（4.8)20g（精确至0.2g），放入烧杯（4.21)中，将烧杯置于电热恒温水浴锅（4.22)上加热，当石蜡温度达到80℃士1℃时，将样条全部浸入熔融的石蜡中，5min后，用不锈钢镊子夹住样条有5
GB/T5211.5—2008
墨部分的上端，轻轻晃动数次，垂直取出，待样条冷却后作评级用。5.6.3.2空自纸条的浸蜡试验
取20mm×40mm的空白画报印刷纸按5.6.3.1方法作浸蜡试验，待纸条冷却后留作评级对比用。
5.6.4沾色级别的评定
将浸过蜡的样条和空白纸条并列置于画报印刷纸上，在朝北自然光照下，人射光与被观察物成45°角，观察方向垂直于被观察物表面，对照评定沾色用灰色样卡（4.17）目视评定无墨部分的沾色级别。5.6.5结果的表示
颜料耐石蜡性以样条无墨部分的沾色级别来表示。沾色级别最好为5级，最差为1级，沾色程度介于两级之间，以4～5、3～4、2～3和1～2表示。平行试验结果应相同，否则重新进行试验。6试验报告
试验报告至少应包括以下内容：试验样品的类型及名称；
注明本部分编号；
耐水性试验应注明用冷水还是热水；耐溶剂性试验应注明所用溶剂名称；耐水性、耐酸性、耐碱性和耐溶剂性试验时应注明用电动振荡器还是手工振荡；试验过程中发生的异常现象；
试验结果；
试验日期。
GB/T5211.5-2008
中华人民共和
国家标准
颜料耐性测定法
GB/T5211.5--2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2008年8月第一版
印张0.75免费标准bzxz.net
字数14千字
2008年8月第一次印刷
书号：155066·1-32753
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
