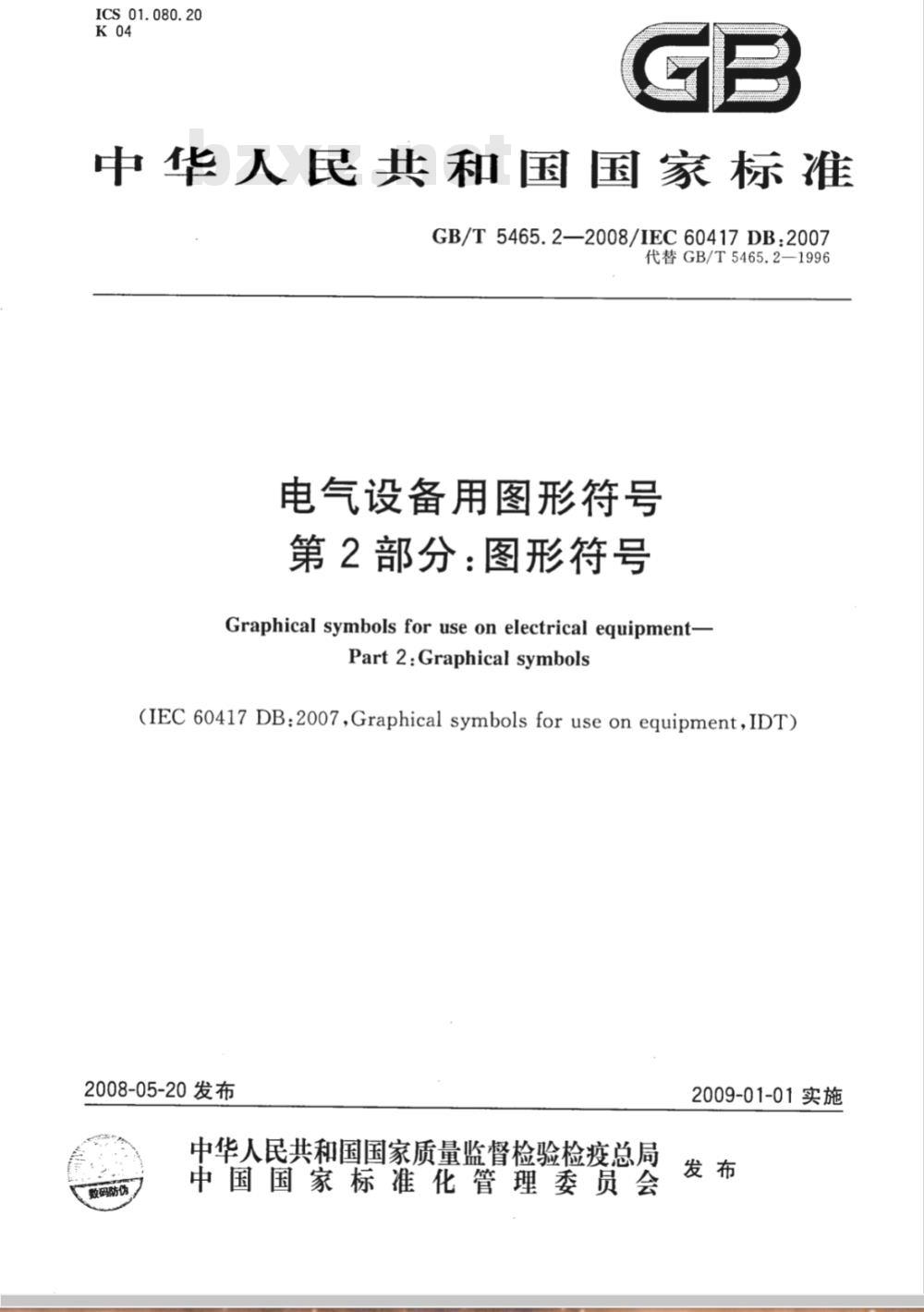

【国家标准(GB)】 电气设备用图形符号 第2部分：图形符号

ICS 01.080.20
中华人民共和国国家标准
GB/T5465.2—2008/IEC60417DB.2007代替GB/T5465.2—1996
电气设备用图形符号
第2部分：图形符号
Graphical symbols for use on electrical equipment-Part2:Graphical symbols
(IEC 60417 DB:2007,Graphical symbols for use on equipment,IDT)2008-05-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
GB/T5465.2—2008/IEC60417DB:2007前言
规范性引用文件
图形符号

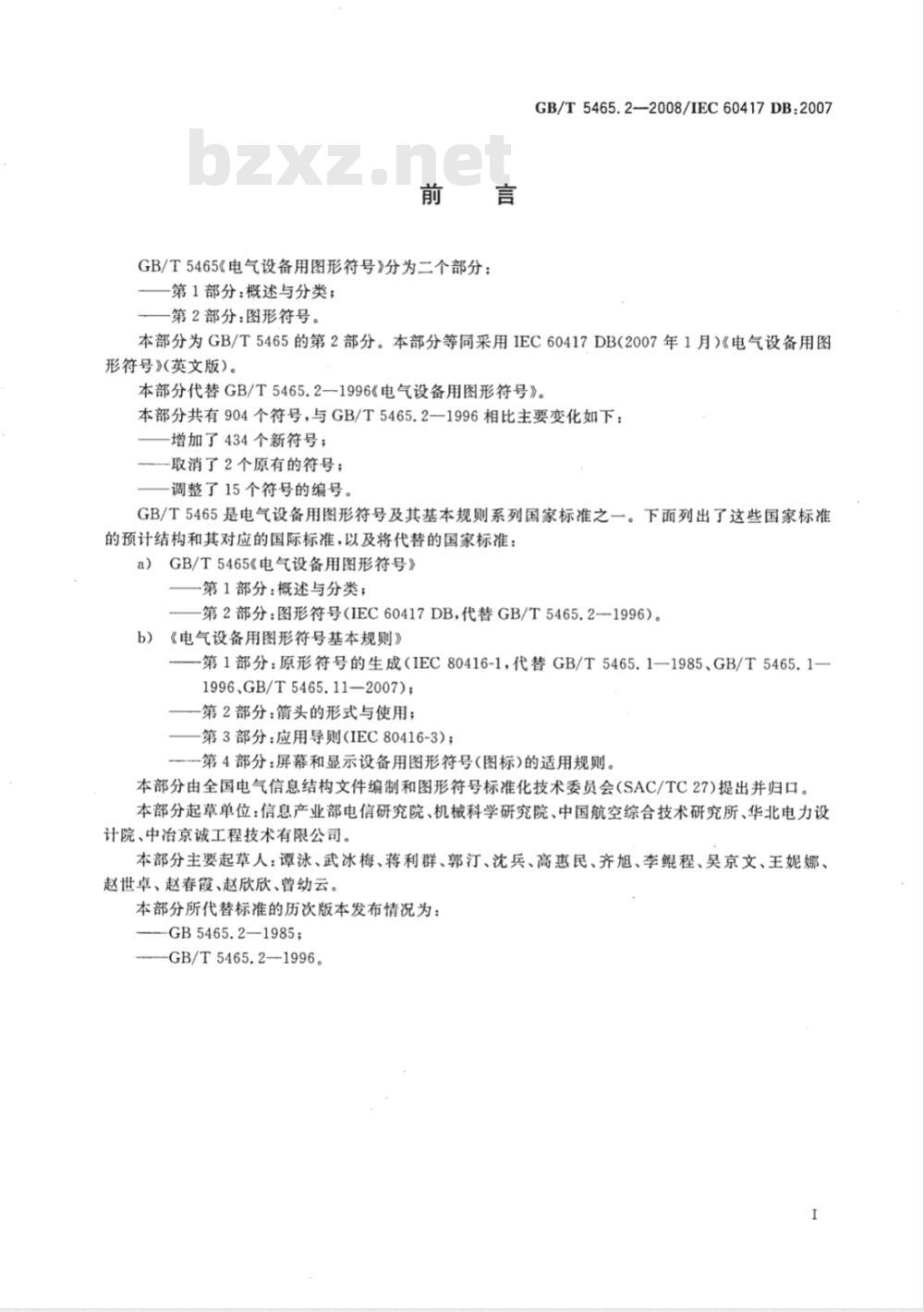

GB/T5465《电气设备用图形符号》分为二个部分：第1部分：概述与分类；
第2部分：图形符号。
GB/T5465.2—2008/IEC60417DB:2007本部分为GB/T5465的第2部分。本部分等同采用IEC60417DB(2007年1月）《电气设备用图形符号》(英文版）。
本部分代替GB/T5465.2一1996《电气设备用图形符号》。本部分共有904个符号，与GB/T5465.2一1996相比主要变化如下：增加了434个新符号；
-取消了2个原有的符号；
调整了15个符号的编号。
GB/T5465是电气设备用图形符号及其基本规则系列国家标准之一。下面列出了这些国家标准的预计结构和其对应的国际标准，以及将代替的国家标准：a）GB/T5465《电气设备用图形符号》第1部分：概述与分类；
第2部分：图形符号（IEC60417DB，代替GB/T5465.2-1996）。b）《电气设备用图形符号基本规则》-第1部分：原形符号的生成（IEC80416-1，代替GB/T5465.1—1985、GB/T5465.1-1996、GB/T5465.11—2007)；
一第2部分：箭头的形式与使用；第3部分：应用导则(IEC80416-3）；第4部分：屏幕和显示设备用图形符号(图标)的适用规则。本部分由全国电气信息结构文件编制和图形符号标准化技术委员会(SAC/TC27)提出并归口。本部分起草单位：信息产业部电信研究院、机械科学研究院、中国航空综合技术研究所、华北电力设计院、中冶京诚工程技术有限公司。本部分主要起草人：谭泳、武冰梅、蒋利群、郭汀、沈兵、高惠民、齐旭、李鲲程、吴京文、王妮娜、赵世卓、赵春霞、赵欣欣、曾幼云。本部分所代替标准的历次版本发布情况为：-GB5465.2—1985;
GB/T5465.2—1996。

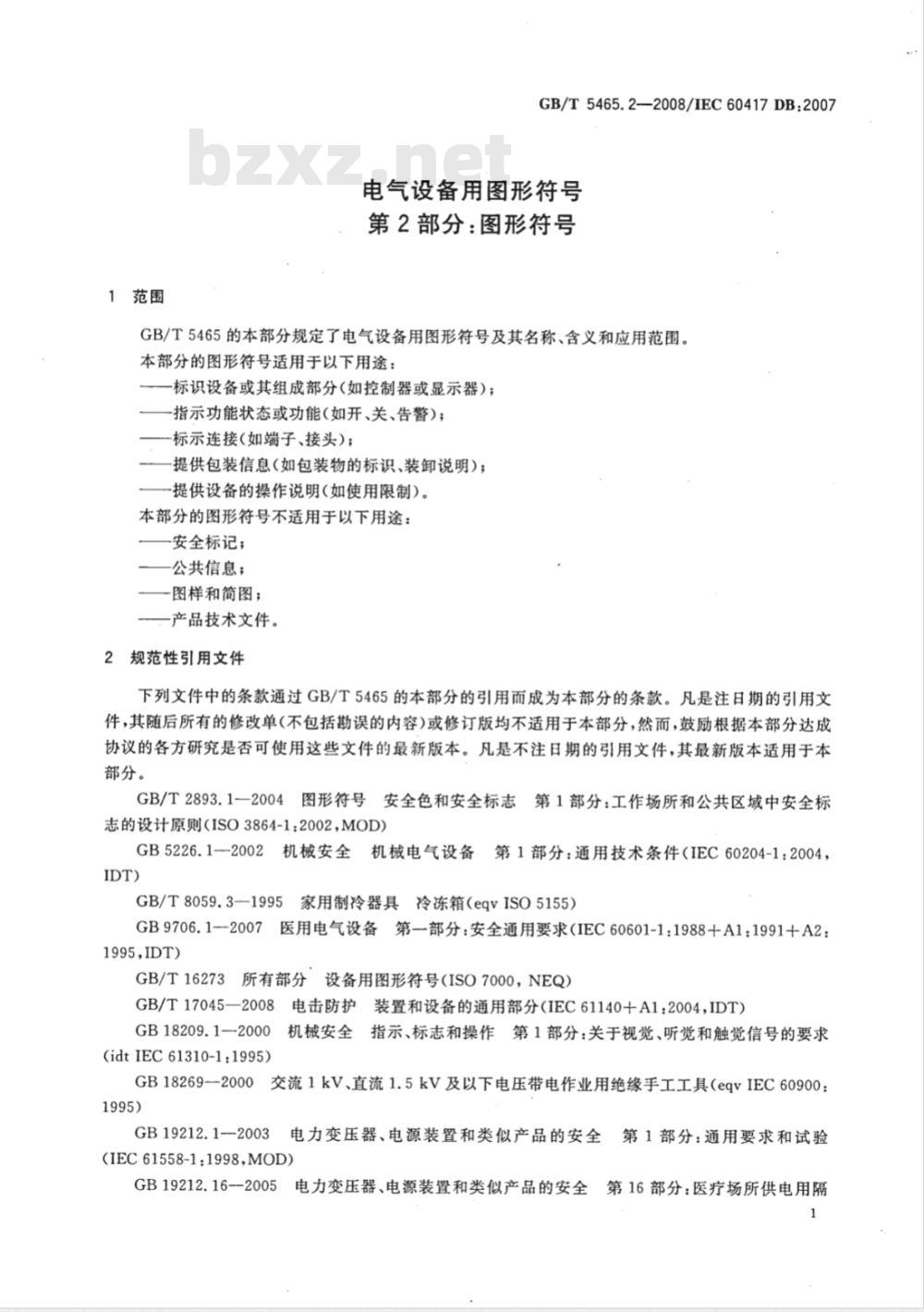

1范围
GB/T5465.2-2008/IEC60417DB:2007电气设备用图形符号
第2部分：图形符号
GB/T5465的本部分规定了电气设备用图形符号及其名称、含义和应用范围。本部分的图形符号适用于以下用途：标识设备或其组成部分（如控制器或显示器）；指示功能状态或功能（如开、关、告警）；标示连接（如端子、接头）；
-提供包装信息（如包装物的标识、装卸说明）；提供设备的操作说明（如使用限制）。本部分的图形符号不适用于以下用途：安全标记；
公共信息；
图样和简图；
一产品技术文件。
2规范性引用文件
下列文件中的条款通过GB/T5465的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2893.1一2004图形符号安全色和安全标志第1部分：工作场所和公共区域中安全标志的设计原则（ISO3864-1：2002，MOD)GB5226.1-2002机械安全机械电气设备第1部分：通用技术条件（IEC60204-1：2004，IDT)
GB/T8059.3—1995家用制冷器具冷冻箱（eqvISO5155）GB9706.1--2007E
医用电气设备第一部分：安全通用要求（IEC60601-1：1988十A1：1991十A2：1995，IDT）
GB/T16273所有部分设备用图形符号（ISO7000，NEQ）GB/T17045—2008电击防护装置和设备的通用部分（IEC61140+A1：2004，IDT）GB18209.1--2000机械安全指示、标志和操作第1部分：关于视觉、听觉和触觉信号的要求(idtIEC61310-1:1995)此内容来自标准下载网
GB18269—2000交流1kV、直流1.5kV及以下电压带电作业用绝缘手工工具（eqvIEC60900：1995)
GB19212.1-2003
电力变压器、电源装置和类似产品的安全第1部分：通用要求和试验(IEC61558-1:1998，MOD)
GB19212.16--2005电力变压器、电源装置和类似产品的安全第16部分：医疗场所供电用隔1

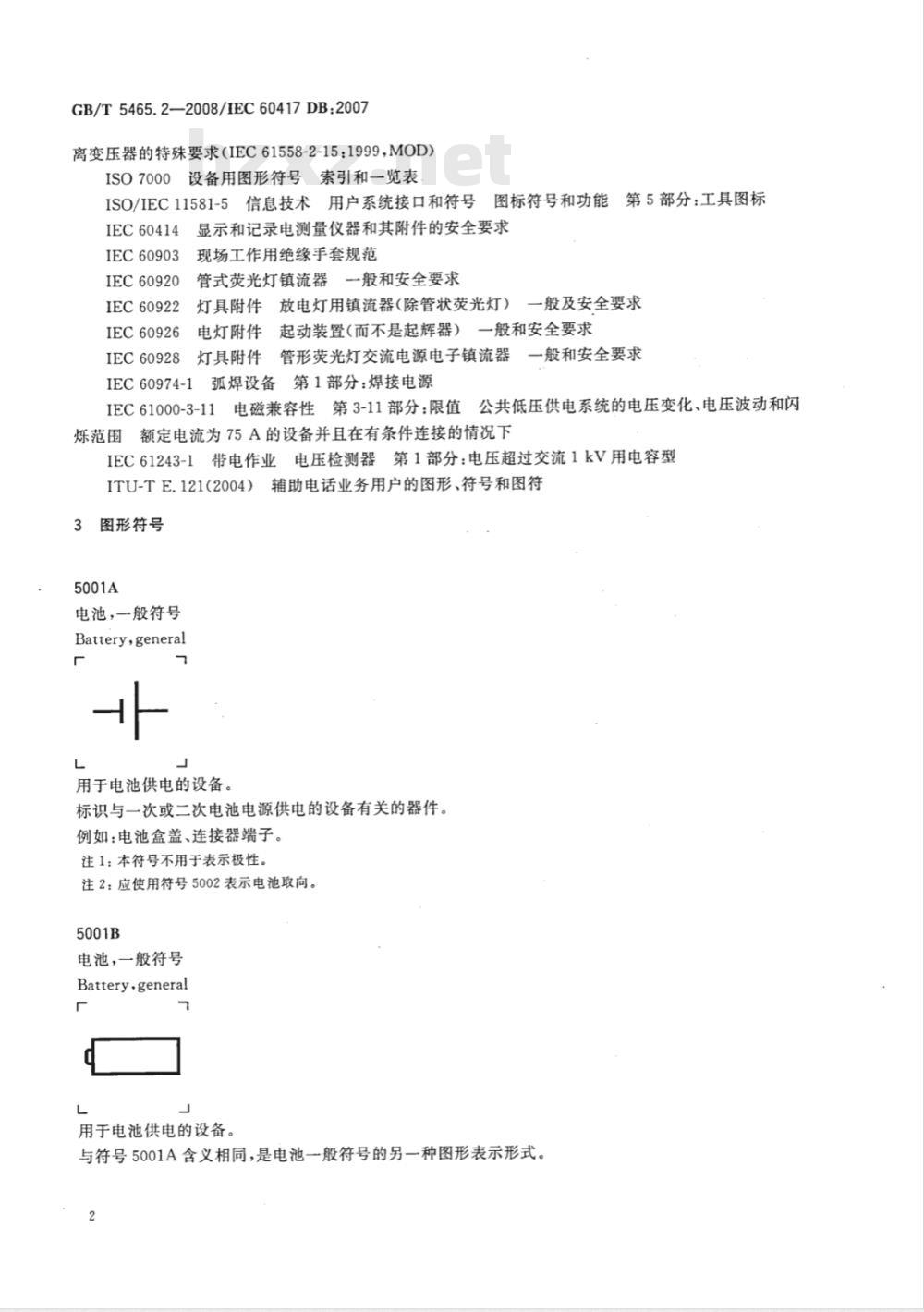

GB/T5465.2—2008/IEC60417DB:2007离变压器的特殊要求（IEC61558-2-15:1999，MOD）设备用图形符号索引和一览表
ISO7000
ISO/IEC11581-5信息技术用户系统接口和符号图标符号和功能第5部分：工具图标IEC60414
IEC60903
IEC60920
IEC60922
IEC60926
IEC60928
显示和记录电测量仪器和其附件的安全要求现场工作用绝缘手套规范
管式荧光灯镇流器
一般和安全要求
灯具附件放电灯用镇流器（除管状荧光灯）一般及安全要求电灯附件起动装置（而不是起辉器）一般和安全要求灯具附件管形荧光灯交流电源电子镇流器一般和安全要求IEC60974-1
弧焊设备第1部分：焊接电源
IEC61000-3-11电磁兼容性第3-11部分：限值公共低压供电系统的电压变化、电压波动和闪烁范围额定电流为75A的设备并且在有条件连接的情况下IEC61243-1带电作业电压检测器第1部分：电压超过交流1kV用电容型ITU-TE.121(2004）辅助电话业务用户的图形、符号和图符3图形符号
电池，一般符号
Battery,general
用于电池供电的设备。
标识与一次或二次电池电源供电的设备有关的器件。例如：电池盒盖、连接器端子。注1：本符号不用于表示极性。
注2：应使用符号5002表示电池取向。5001B
电池，一般符号
Battery,general
用于电池供电的设备。
与符号5001A含义相同，是电池一般符号的另一种图形表示形式。2
电池定位
Positioning of cell
用于电池座的上面和内部。
标识电池座本身和标识座内电池的定位。5003
交流/直流变换器；整流器；电源转接器AC/DC-converter;rectifier;substitute power supplyGB/T5465.2—2008/IEC60417DB:2007标识交流/直流变换器，在有插接装置的情况下用于标识相关插座。注：也可见符号5186、5194、5284和5302。5004
可变性(可调性）
Variability
标识量的控制方法，被控量随图形的宽度而增加。注1：由于弧线图形的半径随着控制相关的直径确定，故仅给出直线表示形式。弧线图形见ISO7000-1364。注2：也可见符号5181和5183。
正号；正极
Plus;positivepolarity
标识使用或产生直流设备的正极。注：本图形符号的含义取决于其取向。GB/T5465.2—2008/IEC60417DB:20075006
负号；负极
Minus;negative polarity
标识使用或产生直流设备的负极。注：本图形符号的含义取决于其取向。5007
通(电源)
\ON\(power)
表示已接通电源，必须标在电源开关或开关的位置，以及与安全有关的地方。注1：本图形符号的含义取决于其取向。注2：也可见符号5264。
断(电源)
\OFF\（power)
表示已与电源断开，必须标在电源开关或开关的位置，以及与安全有关的地方。注：也可见符号5265。
Stand-by
标识开关或开关位置，表示设备部分已接通处于待机状态。注：也可见符号5266。
通/断(按一按)
\ON\/\OFF\ (push-push)
GB/T5465.2—2008/IEC60417DB：2007标识与电源接通或断开，必须标在电源开关或电源开关的位置，以及与安全有关的地方。“接通”或“断开”每个位置都是稳定位置。
通/断(按钮开关)
\ON\/\OFF\（pushbutton)
标识已与电源接通，必须标在电源开关或电源开关的位置上，以及与安全有关的地方。“断开”是稳定位置，只有当按下按钮时，才保持在“接通”位置。5012
灯照明；照明设备
Lamp;lighting;illumination
标识控制照明光源的开关，如室内的照明、电影放映机、设备表盘的照明灯等。注1：电能消耗等规格可标在图形符号旁边或下面。注2：也可见符号5320和5321。
标识操作铃的开关，如门铃。
GB/T5465.2—2008/IEC60417DB:20075014
标识操作喇叭的开关，如厂用喇叭、音响报警信号。5015
通风机；鼓风机；风扇
Air impeller;blower;fan
标识操纵通风机的开关或控制。如电影机或幻灯机上的风扇、室内风扇。5016
熔断器
标识熔断器盒及其位置。
Earth；ground
在不需要用符号5018或5019的情况下，标识接地端子。5018
功能性接地
Functional earthing; functional grounding (US)厂
GB/T5465.2—2008/IEC60417DB:2007表示功能性接地端子，例如为避免设备发生故障而专门设计的一种接地系统。5019
保护接地
Protective earth;protective ground标识在发生故障时防止电击的与外保护导体相连接的端子，或与保护接地电极相连接的端子。5020
接机壳；接机架
Frameorchassis
标识连接机壳、机架的端子。
等电位
Equipotentiality
标识那些相互连接后使设备或系统的各部分达到相同电位的端子，这并不一定是接地电位，如局部互连线。
注：电位值可标在符号旁边。
GB/T5465.2-2008/IEC60417DB:20075022
单向运动
Movementinonedirection
表示控制动作或被控制物沿着所指的方向运动。注：由于表示旋转运动箭头的半径随有关控制器的直径而定，所以只给出表示直线运动图形。旋转运动图形见GB/T16273.4——2001中的符号.1-01和1-02。5023
双向运动
Movement in both directions
表示控制动作或被控制物可按标出的方向作双向运动。注：由于表示旋转运动箭头的半径随有关控制器的直径而定，所以只给出表示直线运动图形。旋转运动图形见GB/T16273.4—2001中的符号1-15。5024
双向局限运动
Movement limited in both directions>
表示某个控制动作或被控制物可按标出的方向在一定限度内运动。注：由于表示旋转运动箭头的半径随有关控制器的直径而定，所以只给出表示直线运动图形。5025
移离参考点的效应或作用
Effectoractionawayfromareferencepoint厂
表示移离一个具体的或假想的参考点或标志的某种效应或作用的方向。这种效应和作用可以用标有本符号的控制器来实现。
