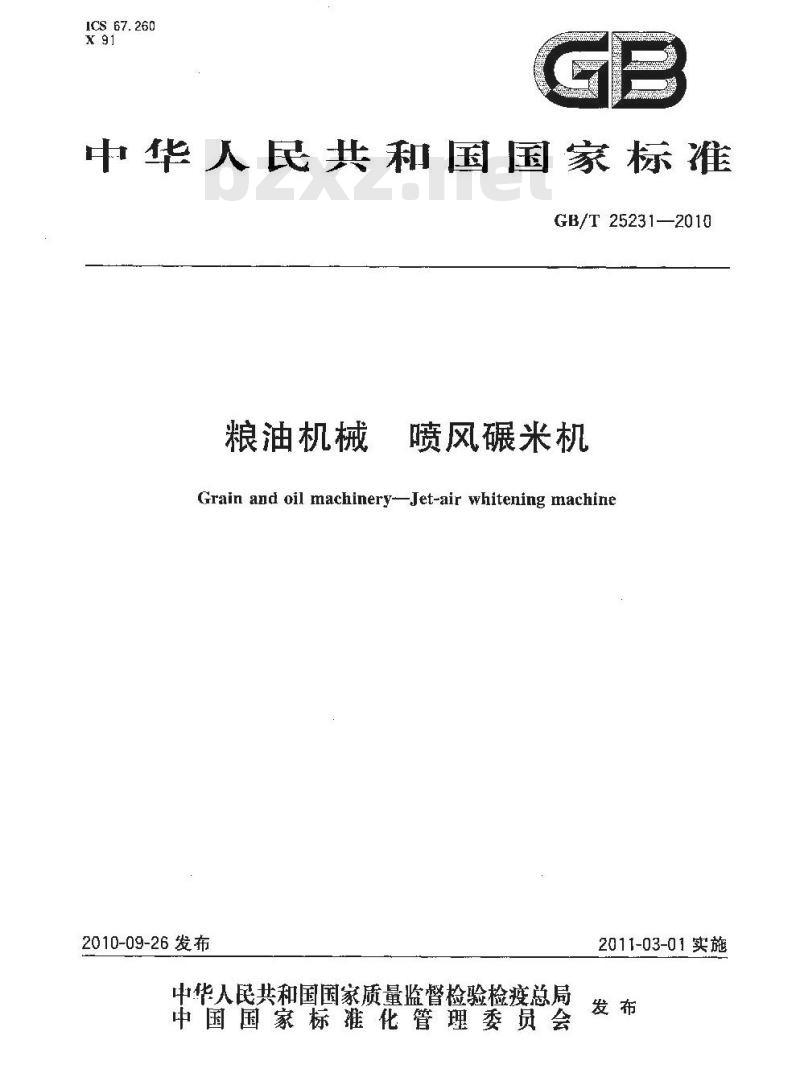

【国家标准】 粮油机械喷风碾米机

ICS 67. 260
中华人民共和国国家标准
GB/T25231—2010
粮油机械
喷风碾米机
Grain and oil machinery-Jet-air whitening machine2010-09-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-03-01实施

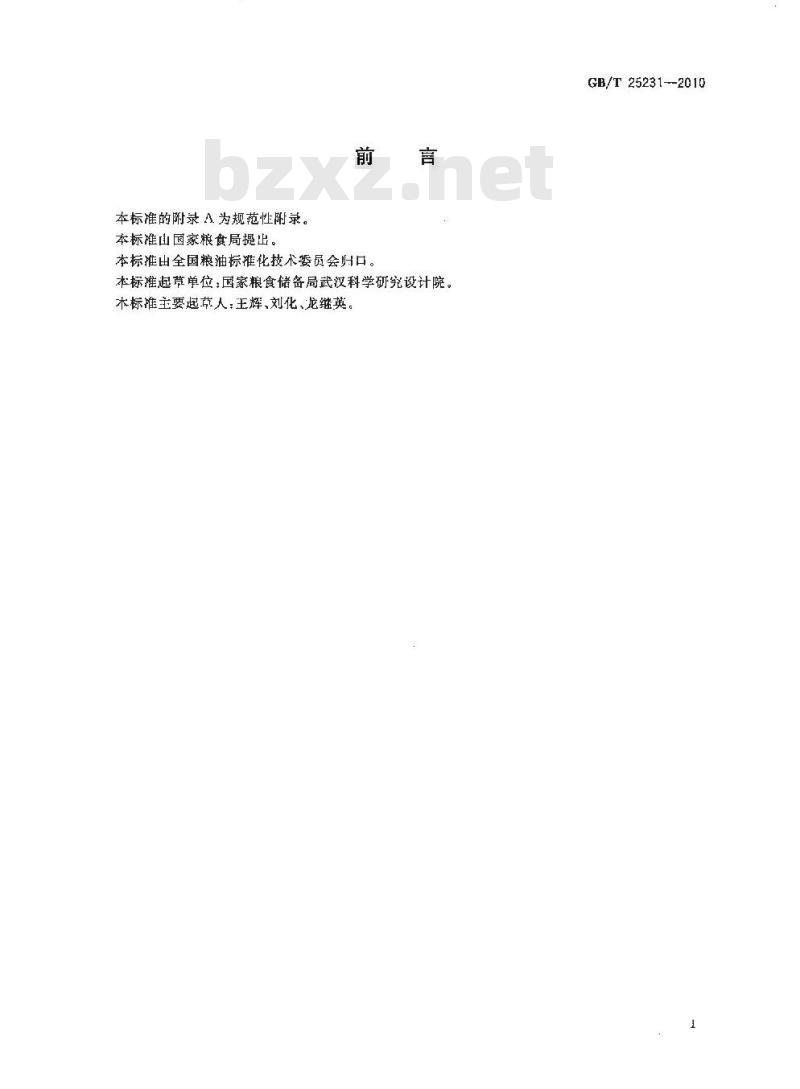

本标准的附录A为规范性附录。
本标准山国家粮食局提出。
本标准出全国粮油标准化技术委员会归口。言
本标准起萨单位：国家粮食储备局武汉科学研究设计院。本标准主要起草人：王辉、刘化、龙继英。http：//foodmate.net/GB/T 25231--2010

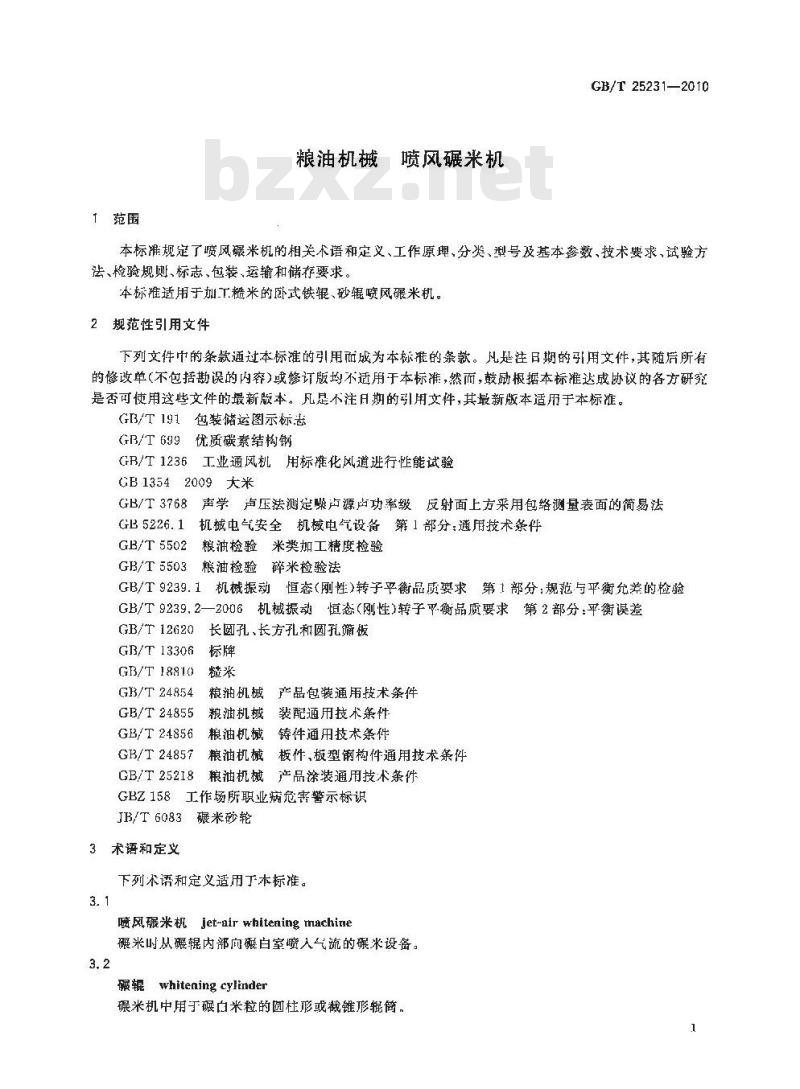

「范围
粮油机械
喷风碾米机
GB/T 25231—2010
本标准规定了喷风碾米机的相关术语和定义、工作原理、分类、型号及基本参数、技术要求，试验方法、检验规娜、标志、包装，运输和储存要求。本标适用于加T糙米的卧式铁、砂辊喷风碾米机。2规范性引用文件
下列文件中的条款通过本标谁的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适历于本标准。GB/T191包装储运图示标志
GB/T699优质碳素结构钢
GB/T1236工业通风机用标难化风道逆行性能试验GB13542009大米
GB/T 3768
声学声压法测定噪卢源齿功率级反射面上方采用包络测量裘面的简易法GB 5226.1±
机械电气安全机械电气设备第1部分：通用技术条件GB/T 5502
GB/T 5503
粮油检验米类加工精度检验
粮油检验碎米检验法
GB/T 9239.1
机械振动恒态（刚性)转子平衡品质要求第1部分：规范与平衡允差的检验GB/T9239.2—2006机械振动恒态（刚性)转子平衡品质要求第2部分：平衡误差GB/T 12620
GB/T 13306
GB/T 18810
G/T24854
GB/T 24855
GB/T 24856
GB/T 24857
GB/T 25218
长圆孔、长方孔和圆孔筛板
产品包装通用技术条件
粮油机械
粮油机械
粮油机械
装配通用技术条件
铸件通用技术条件
粮油机械
板件，板型钢构件通用技术条件粮油机械
产品涂装通用技术茶件
GBZ158工作场所职业病危害警示标识JB/T6083碾米砂轮
3术语和定义
下列术语和定义适用于本标准。3.1
喷风碾米机 jet-air whitening machine碾米时从碾辊内部向碾白室喷入气流的米设备。3,2
whitening cylinder
碾米机中用于碾白米粒的圆柱形或截锥辊筒。1
ht
GB/T 25231--2010

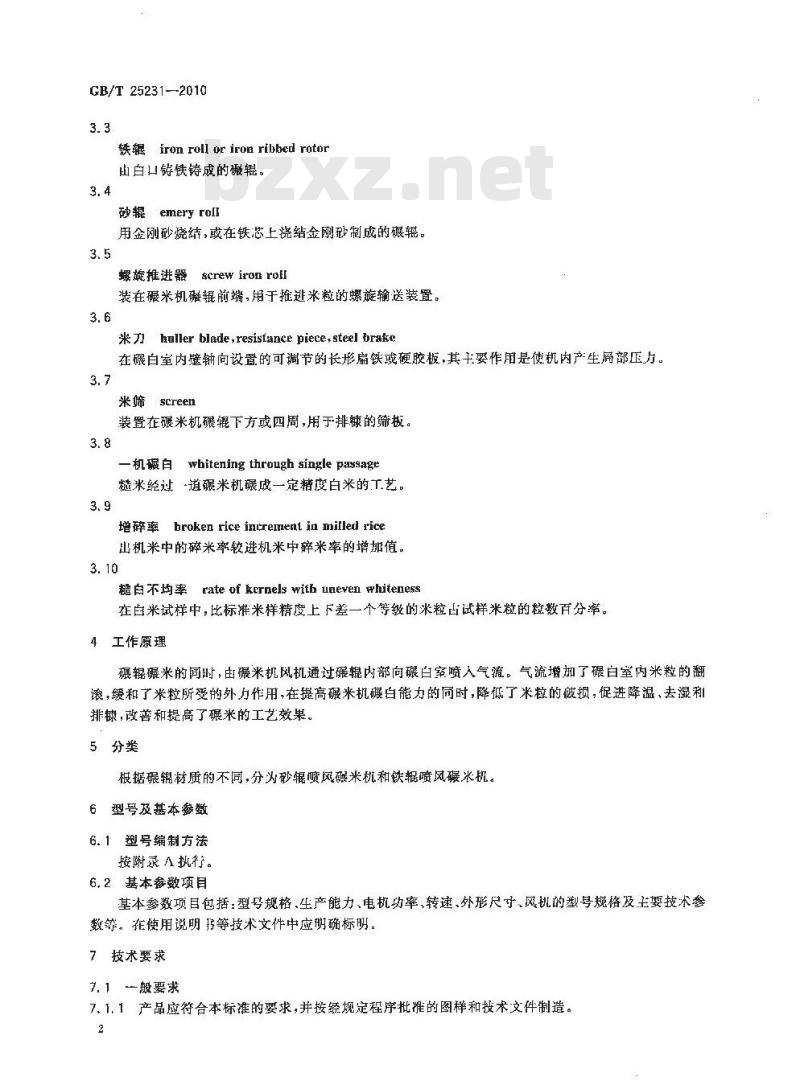

铁辑iron roll or iron ribbed rotor山白！铸铁铸成的辊，
emeryroll
用金刚砂烧结,或在铁芯上结金刚砂制成的碾辊。3.5
serew iron rofl
螺旋推进器
装在碾米机辑前端,用于推逊米粒的螺旋输送装置。3.6
米力huller blade,resistance piece,steel brake在碾白室内壁钟向设置的可调节的长形扁铁或硬胶板，其士要作用是使机内产生屑部压方。3.7
screen
装置在碾米机碾辊下方或四周，用手排糠的筛板。3.8
一机碾白wbitening through single passage糙米经过道碾米机碾成一定精度白米的T艺。3.9
增碎率broken rice intrement in milled rice出机米中的碎米率较进机米中碎米率的增加值。3.10
白不均率rate of kernels with uneven whiteness在白米试样中，比标准米样精度上下差一个等级的米粒占试样米粒的粒数百分率。4工作原理
碾辊碾米的时，由碾米机风机通过碾辊内部向碾白室喷入气流。气流增加了碾白室内米粒的翻滚，缓和了米粒所受的外力作用，在提高碾米机碾白能力的同时，降低了米粒的破损，促进降温，去湿利排糠，改善和提高了碾米的工艺效果。5分类
根据碾辊材质的不同，分为砂辊喷风碾米机和铁辊喷风碾米机。6型号及基本参数
6.1型号编制方法
按附录A执行。
6.2基本参数项目
基本参数项目包括：型号规格、生产能力、电机功率、转速、外形尺寸、风机的型号规格及主要技术数等。在使用说明等技术文件中应确标明。7技术要求
7.1一般要求
7、1.1产品应符合本标准的要求，并按经规定程序批准的图样和投术文件制造。2
合品伙伴网ht

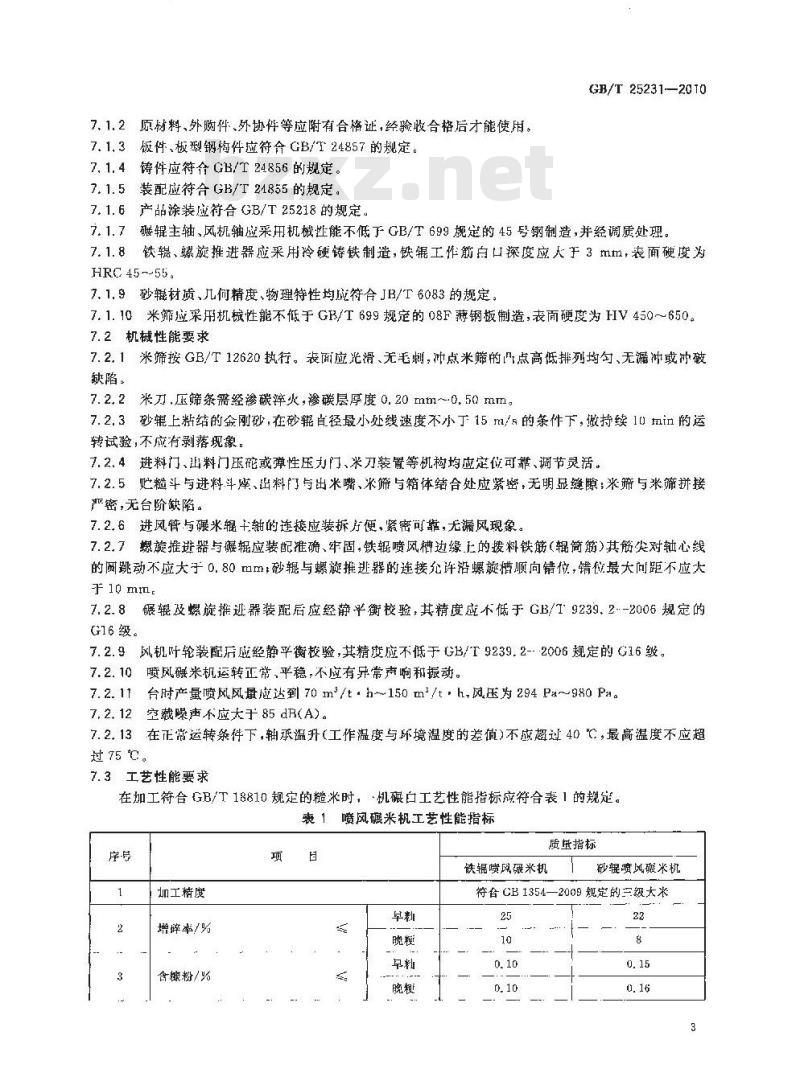

7、1.2原材料、外购件、外协件等应附有合格证，经验收合格后才能使用。7.1.3板件、板型钢构件应符合GB/T24857的规定。7.1.4件应符个GB/T24856的规定。7.1.5装配应符合GB/T24855的规定。7.1.6产品涂装应符合GB/T25218的规定。GB/T 25231—20 10
7.1.7碾辑主轴、风机轴应采用机械性能不低于GB/T699规定的45号钢制造，并经调质处理。7. 1.8铁辑、螺旋推进器应采用冷硬铸铁制造，铁工作筋白口深度应人于 3 rmim,表面硬度为HRC45--55
7、1.9砂材质、几何精度、物理特性均成符合JB/T6083的规定。7.1.10米筛应采用机性能不低于GB/T699规定的08F薄钢板制造，表面硬度为HV450~650。7.2机械性能要求
7.2.1米筛按GB/T 12620执行。装面应光滑、无毛刺,冲点米筛的旧点高低排列均勾、无漏冲或冲破缺陷。
7.2.2米刀，压筛条需经渗碳率火，渗碳层厚度0.20mm~0.50mm。7.2.3砂辊上粘结的金刚砂，在砂辑直径最小处线速度不小于15m/s的条件下，做持续10min的运转试验,不应有剥落现象。
7.2.4进料门、出料门压或弹性压力门、米刀装置等机构均应定位可靠、调节灵活。7.2.5贮糙斗与进料斗座、出料门与出米嘴、米筛与箱体结合处应紧密，无明显缝隙：米筛与米筛拼接严密，无台阶缺陷。
7.2.6进风管与碾米辑士轴的连接应装拆疗便，紧密可靠，无漏风现象。7.2.7螺旋推进器与碾辊应装配准确、牢固，铁辊喷风槽边缘上的接料铁筋（辊筒筋)其筋尖对轴心线的网跳动不应大于0.80㎡m;砂辊与螺旋推进器的连接允许沿螺旋槽顺向错位，错位最大问距不应大于 10 mm：
7.2.8碾辊及螺旋推逃器装配后应经静平衡校验，其精度应不低于GB/T 9239.2--2006规定的G16级。
7.2.9风机叶轮装配后成经静平衡校验，其精度应不低于GB/T9239.2-2006规定的C16级。7.2.10喷风磁米机运转正常，平稳，不应有异常声响和振动。7. 2. 11台时产量喷风风量应达到 70 m /t h~150 m2 /t h,风压为 294 Pa~～980 Pa。7.2. 12 空载噪声不应太于 85 dB(A)。7.2.13在正常运转条件下，轴承温升（工作温度与环境温度的差值）不放超过40℃，最高温度不应超过 75 ℃。
7. 3 工艺性能要求
在加工符合GB/T18810规定的糙米时，机碾白工艺性能指标应符合表1的规定。表1喷风碾米机工艺性能指标
加工精度
增锌率/%
含糖粉/%
合品伙伴网
质盛指标
铁辊喷风碾米机
砂辊喷风米机
符合CB1354—2009规定的三级大米25
GB/T 25231-2010
糙白不均率/%
太米温升/℃
7.4安全要求
表1（续）
7.4.1安全警示标志应符合GBZ158的规定。7.4.2电气设备的安全应符合GB5226,1的规定。铁辊喷风碾米机
7.4.3喷风碾米机与电机配套销售的，运转件应有安全防护装置，质最指标
砂辊喷风碾米机
7.4.4喷风碾米机不配电机销售的，也应配带安全防护装置，在机体上应留有安装孔。8试验方法
8.1试验条件和要求
8.1.1试验场地和样机安装，应能满足性能试验各项测定的需要。8.1.2在间一次试验过程中，样机的操作和测定、检验工作，均应配备固定的熟练人员。8.1.3试验用仪器、仪表,使用前均应校验合格并在有效期内。B.1.4试验用电机功率应与样机配套。8.1.5试验电压为380V,偏差不大于士10%。8.1.6每台产品空运转时间不应少于30mi。B.2机械性能检测
8.2.1螺旋推进器表面白口深度检测：随机抽取1个工件(或同批产品的试棒)用钢直尺直接测量其截面积上的户口探度。
8.2.2螺旋推进器与砂辊的顺向错位测定：用卷尺直接测量。8.2.3铁辊组件的辊简筋尖对轴心线的匾跳动测定：将铁辊组件装置在偏摆仪或机床1，以铁辐组件的轴心线为测量基，用百分表测量辊简筋全长上的圆跳动，测点不少于5点，取最大值为测量值8.2.4砂辊组件静平衡精度检验：采用平行导轨式静平衡架检验，按GB/T9239.1执行8.2.5风机叶轮装配后的静平衡校验：按GB/T9239.1执行，8.2.6零部件装配检验：进料门、出料门压碎或弹性压力门、米刀装置等机构装配，贮槛斗与进料斗座、山料门与出米嘴，米筛与箱体结合，米筛与米筛拼接，逃风管与碾米辊主轴的连接及其他零部件的装配，均采币感官检測。
8.2.7配用风量与风压检测:按照 GB/T 1236 执行。8.2.8空载噪声检测按照GB/T 3768执行。8.2.9轴承温升检测；用测温计在空运转试验结束时，立即在接近轴承外壳部位进行测量，测点不应少于3点，间时测量环境温度。
8.3工艺性能测定
8.3.1加工精度的检验：接照 GR/T 5502执行。8.3.2增碎率的检验：按照 GB/T 5503执行。8.3.3含襟粉的检验：从平均样品中分取试样500多，分三次放人1.0mm圆孔筛内进行筛选，每次筛毕倒出试样后再轻拍筛子，使粉掉入筛底，以免堵塞筛眼。全部试样筛完后，刷下粘附在筛层上的粉，合并称量。
含糠粉按式(1)计算：
合品伙伴网ht
武中：
含糠粉，%：
Q一-糖粉质量,单位为干克(kg)：Q—试样质量,单位为干克(kg）。Qwww.bzxz.net
GB/T 25231--2010
8.3.4糙白不均的检验：从平均样品中不加挑选地取出整米100粒，逐粒凭感官鉴定（如有争论也可以用染色法对比），比标准米样精度下差个等级者，为白不均的米粒，数其粒数，计算数量百分数。8.3.5大米温升的检验：在待加T的糙米堆中，用温度计测定其温度，同时记录试验场所室温（℃）。在米机运转半小时后，用温度计测量米机出口接料容器中的白米温度（℃），以温度计度数不再上升为准。计算加工.前后的温差。
8.4其他要求和参测定
7.1、7.2和7.4中有引用标准的按其标准规定的方法检验，其他要求的检测采用常规方法或感官方法。
9检验规则
9.1检验分类
分为出厂检验和型式检验两类。9.2出厂检验
9.2.1得台产品应进行出厂检验，检验合格方可出厂。9.2.2出）检验项目按7.1、7.2、7.4规定检验。9.3型式检验
9.3.1有下列情况之的应进行型式检验：a）新产品投产时；
b）产品投产后，在材料，工艺有较大改动，可能影响产品性能时；c）产品停产二年以上，恢复生产时；d）连续生产三年时；
出厂检验结果与上次型武检验有较大差异时；e
）国家有关质量管理部门提出检验要求时。9.3.2型式检验采取随机抽样，抽样数为5%，但不少于2台。9.4判定规则
9. 4. 1型式检验结果应符合第 7 章的规定。9.4.2对任-一台或任一项检验不合格，允许修复一次后，加倍抽样复验，以复验结果为准。若仍不符合规定，则判定为不合格。
10标志、包装、运输和储存
10.1标志
10.1.1在明显位置固定产品标牌，标牌内容应符合CB/T13306的规定，10.1.2外包装的包装储运图示标志应符合GB/T191的规定。10.2包装
10.2.1成符合GB/T24854的规定，10.2.2随机文件和备件：
一使用说明书；
合品伙伴网htt
GB/T25231-2010
-检验合格证；
：装箱单；
一 工具和附件。
10.3运输
10.3.1裸装产品在运输途中应迹盖。10.3.2运输过程中的吊卸、装载应按照外包装的图示标志进行。10.4储存
10.4.1室内存放时，通风良好，防潮、不应接近热源。10.4.2露天存放时，应防潮、防雨、防嗮、紡风。http：//foodmate.netA,1
型号编制方法
附录A
（规范性附录）
型号编制方法
型号出专业代号，品种代号、型式代号以及产品的主要规格等四个部分组成M
-主要规格：碾辊直径（cm）；
型式：F,表示砂辊愤风碾米机；P,表示铁辊喷风碾米机；
品种NM,表示碾米机；
专业：M,表示碾米设备。
MNMF18：碾辊直径为18cm的砂辑喷风碾米。MNMP17:碾辊直径为17cm的铁辊喷风破米机。http：//foodmaate net:
