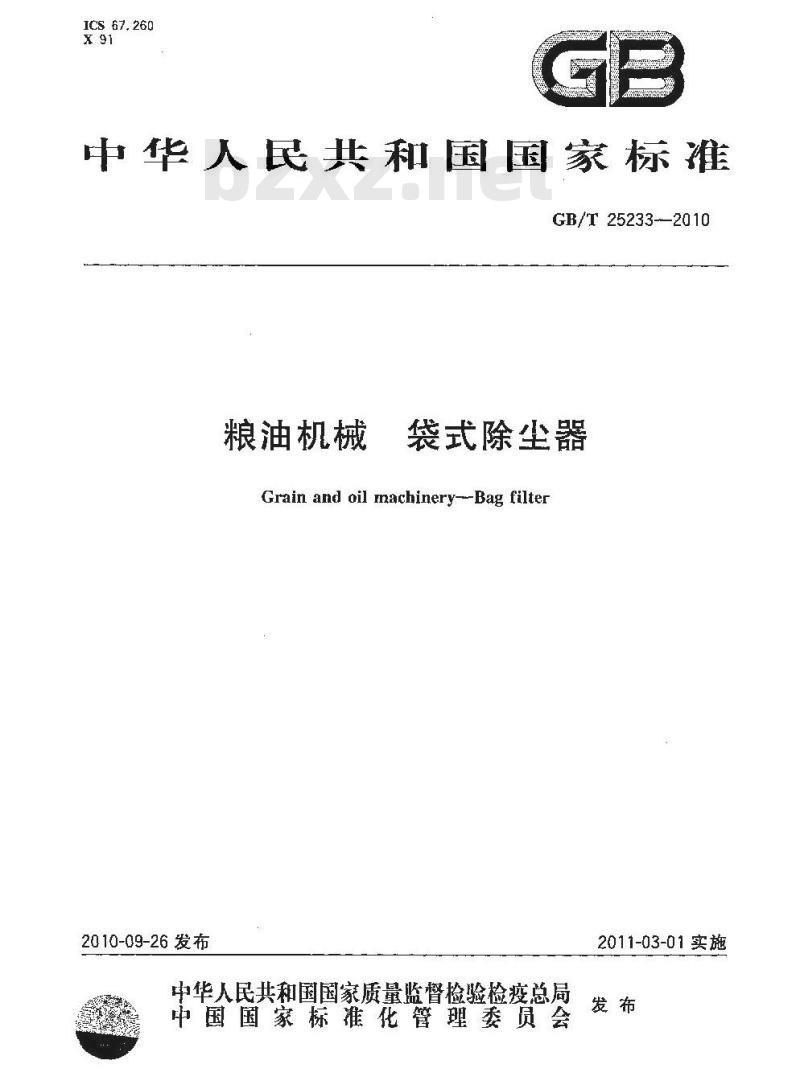

【国家标准】 粮油机械袋式除尘器

ICS 67. 260
中华人民共和国国家标准
GB/T25233-—2010
粮油机械
袋式除尘器
Grain and oil machinery---Bag filter2010-09-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-03-01实施

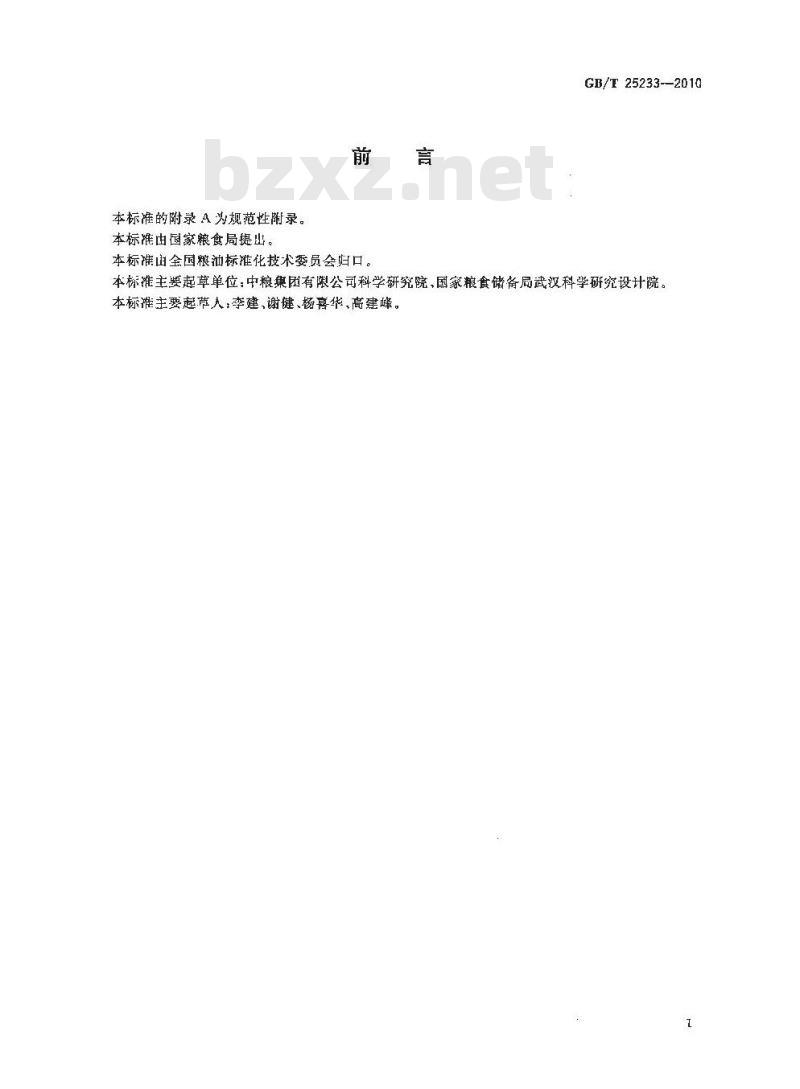

本标准的附录A为规范性附录。
本标准由国家粮食局提出。
本标准全国粮油标化技术委员会归口。言
GB/T 25233--2010
本标准主要起草单位：中粮集团有限公司科学研究院、国家粮食储备局武汉科学研究设计院。本标谁主要起草人李建，谢健、杨喜华，高建峰。1
http://foodmate.net/1范围

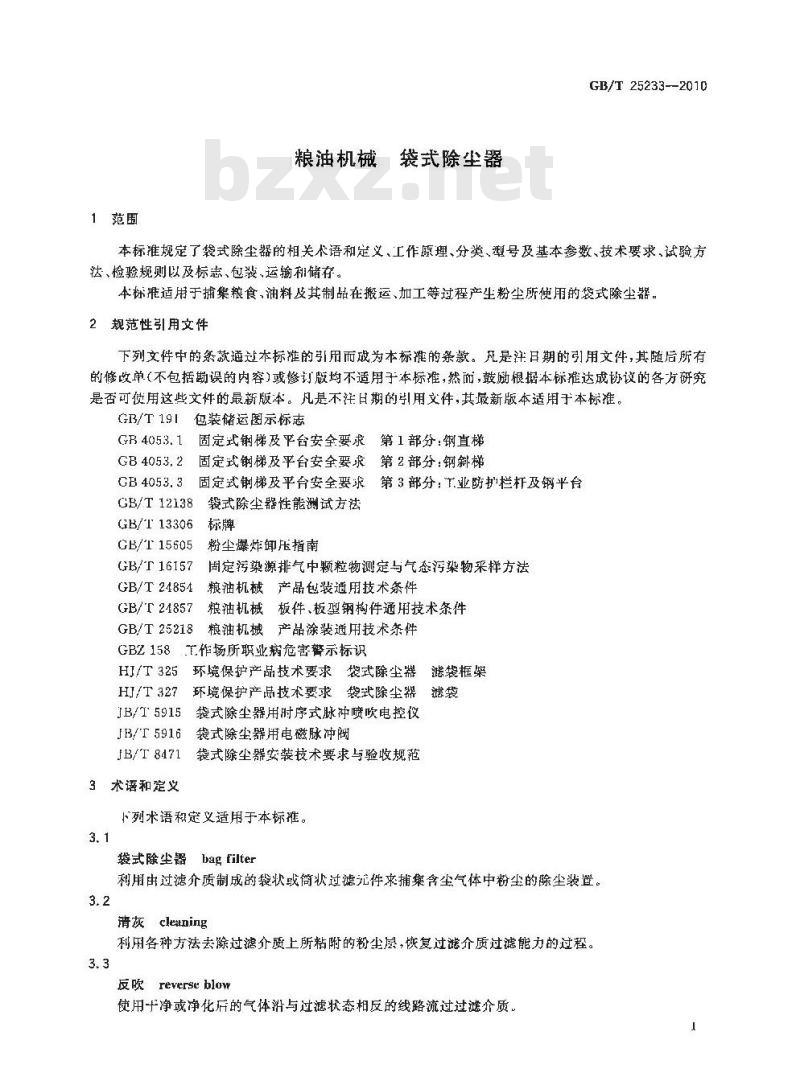

粮油机械袋式除尘器
GB/T 25233--2010
本标准规定了袋式除尘器的相关术语和定义、工作原理、分类、型号及基本参数、技术要求、试验方法、检验规则以及标志、包装，运输和储存。本标准适用于捕集粮食，油料及其制品在搬运、加工等过程产生粉尘所使用的袋式除尘器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标推。包装储运图示标志
GB/T 191
固定式钢梯及平台安全要求第1部分：钢直梯GB4053.2
GB/T 12138
固定式钢梯及平台安全要求第2部分；钢斜梯固定式钢梯及平台安全要求第3部分：T业防护栏杆及钢平台囊式除尘器性能测试方法
GB/T 13306
CB/T 15605
GB/T 16157
GB/T 24854
粉尘爆炸卸压指南
固定污染源排气中颗粒物测定与气态污染物采样方法粮油机械产晶包装遁用技术条件板件、板型钢构件通用技术条件GB/T 24857
粮油机械
粮油机械产品涂装通用技术条件GB/T 25218
GBZ158T作场所职业病危害警示标识环境保护产品技术要求袋式除尘器HJ/T 325
袋框架
环境保护产品技术要求袋式除尘器滤袭HJ/T 327
B/T5915袋式除尘器用时序式脉冲喷吹电控仪JB/I 5916
袋式除尘器用电磁脉冲阀
JB/T8471袋式除尘器安装技术要求与验收规范3术语和定义
下列术语和定义适用于本标准。3.1
袋式除尘器bag filter
利用由过滤介质制成的袋状或简状过滤无件来捕集含尘气体中粉尘的除尘装置。3.2
清灰cleaning
用种方法去除过滤介赋上所粘随的粉尘愿，恢复过越介质过滤能力的过程。3.3
reverse blow
使用十净或净化后的气体沿与过滤状态相反的线路流过过滤介质。1
合品伙伴网h
CB/T 25233-2010

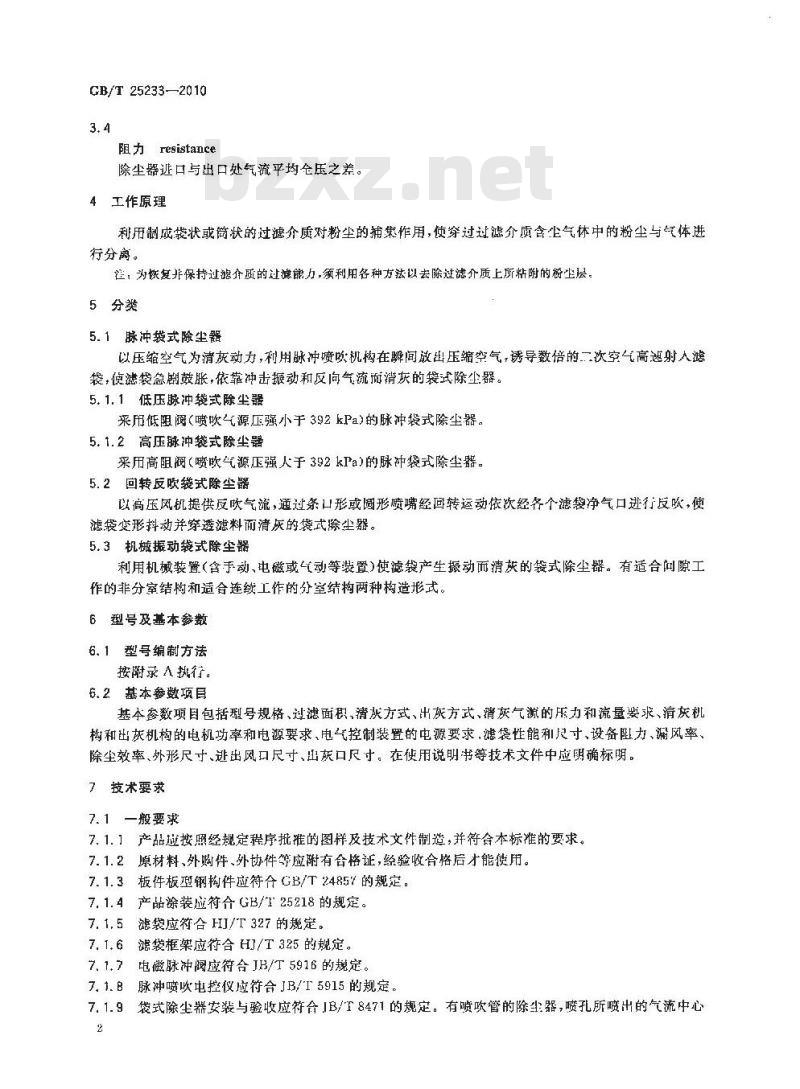

阻力 resistance
除尘器逃口与出口处气流平均会压之差。4工作原理
利用制成袋状或简状的过滤介质对粉尘的捕集作用，使穿过过滤介质含查气休中的粉尘与气体进行分离。
注：为恢复并保持过滤介质的过滤能力，须利用各种方法以去除过滤介质上所粘附的粉尘层。5分类
5.1脉冲袋式除尘器
以压缩空气为清灰动力，利用脉冲喷吹机构在瞬间放出压缩空气，诱导数倍的二次空气高速射人滤袋，使滤袋急剧鼓胀，依靠冲击振动和反向气流而清灰的袋式除尘器。5.1.1低压脉冲袋式除尘器
采用低阻阀（喷吹气源压强小于392kPa)的脉冲袋式除尘器。5.1.2高压脉冲袋式除尘器
采用高阻阀（喷吹气源压强人于392kPa)的脉冲装式除尘器。5.2回转反吹式除尘器
以高压风机提供反吹气流，通过条口形或國形喷嘴经回转运动依次经各个滤净气口进行反吹，滤袋变形抖动并穿透滤料而清灰的袋式除尘器。5.3机械振动裁式除尘器
利用机械装置（含手动、电磁或气动等装置）使滤製产生振动而清灰的袋式除尘器。有适合问隙工作的非分室结构和造合连续工作的分室结构两种构造形式。6型号及基本参数
6.1型号编制方法
按附录A执行。
6.2基本参数项目
基本参数项目包括型号规格、过滤面积，清灰方式、出灰方式、清灰气源的压力和流量要求、清灰机构和出灰机构的电机功率和电源要求、电气控制装置的电源要求，滤袋性能和尺寸，设备阻力、澜风率、除尘效率、外形尺寸、逃出风口尺寸、出灰口尺寸。在使用说明书等技术文件中应明确标明。7技术要求
7.1一般要求
7.1.】产品应按照经规定程序批准的图群及技术文件制造，并符合本标准的要求。7.1.2原材料、外购件、外协件等应附有舍格证,经验收合格后才能使用。7.1.3板件板型钢构件应符合GB/T24857的规定。产品涂装应符介GB/T25218的规定。7.1.4
7.1,5滤袋应符合HJ/T327的规定。7. 1.6
滤袋框架应符合HJ/T325的规定。7.1.7电微脉冲阀应符合JB/T5916的规定。7.1.B月
脉冲喷吹电控仪应符合JB/T5915的规定，7. 1. 9
袋式除尘器安装与验收应符合JB/T8471的规定。有喷吹管的除尘器，喷孔所喷出的气流中心合品伙伴网h

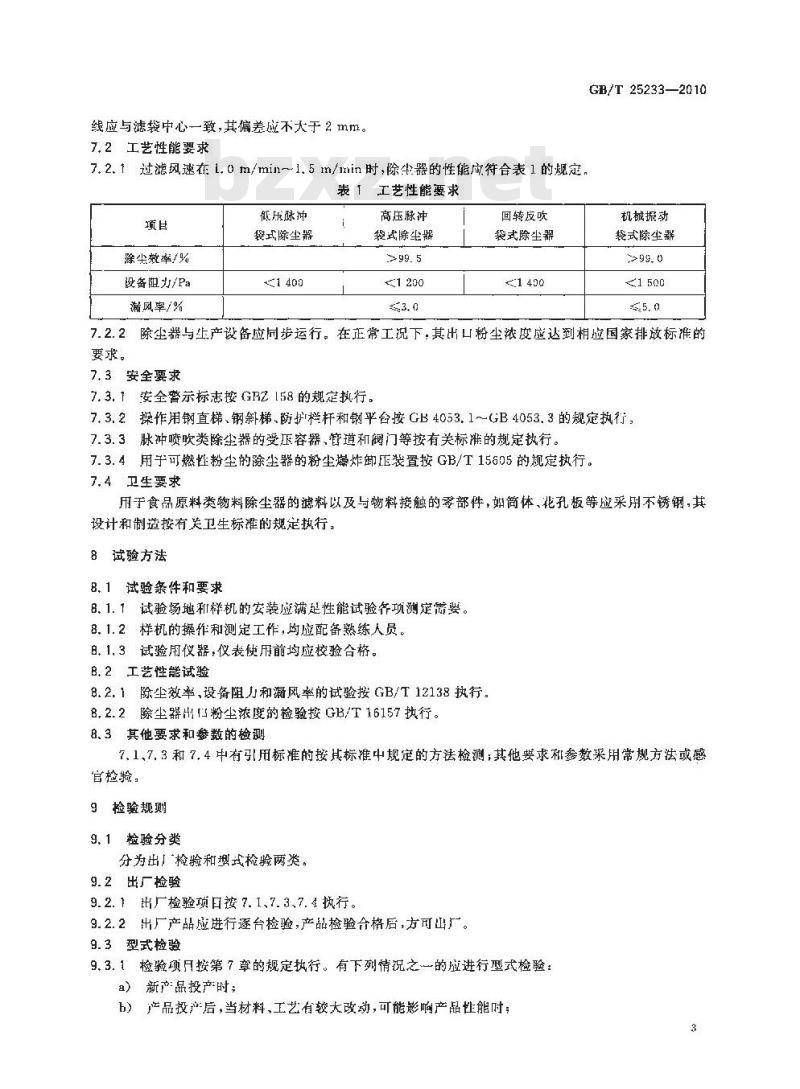

线应与滤载中心一致,其偏差应不于2mm。7. 2工艺性能要求
GB/T 25233—2010
7.2、1过滤风速在l.0m/min~1.5m/min时，除生器的性能应符合表1的规定。表1工艺性能要求
除尘效率/%
设备阻力/Pa
蒲风率/%
低压脉冲
袋式除尘器
高压脉冲
裂式除尘器
回转反吹
裂式除尘器
机械据动
袋式除尘器
除尘器与产设备应同步运行。在正常工况下，其出口粉尘浓度应达到相应国家排放标准的要求。
7.3安全要求
7. 3. 1安全警示标志按 GR2 158 的规定执行。7.3.2操作用钢直梯、钢斜梯、防护栏杆和钢平台按GB4053.1~GB4053.3的规定执行，7.3.3脉冲喷吹类除坐器的受压容器管道和阀门等按有关标准的规定执行。7.3.4用手可燃性粉尘的除尘器的粉尘爆炸卸压装置按GB/T15605的规定执行。7.4卫生要求
用于食品原料类物料除尘器的滤料以及与物料接触的零部件，姑筒体，花孔板等应采用不锈钢，其设计和制造按有差卫生标推的规定热行，8试验方法
8、1试验条件和要求
8.1.1试验场地和样机的安装应满足性能试验项测定需要。8.1.2样机的操作和测定工作,均应配备熟练人员。白，1.3试验用仪器，仪表使用前均应校验合格。B.2工艺性能试验
8.2.1除坐效率,设备阻力和漏风率的试验按 GB/T 12138 执行。8,2.2除尘器出B粉尘浓度的检验按GB/T16157执行。8.3其他要求和参数的检测
7.1、7.3和7.4中有引用标准的按其标推中规定的方法检测;其他要求和参数采用常规方法或感官捡验，
9检验规则
9.1检验分类
分为出」检验和型式检验两类。9.2出厂检验
9.2. 1出厂检验项日按7. 1,7. 3,7. 4 热行。9.2.2出厂产品应进行逐台检验,产品检验合格后，方可出厂。9.3型式检验
9.3.1检验项月按第7章的规定执行。有下列情况之一的应进行型式检验：a）新产品投产时；
b）产品投产后，当材料、工艺有较大改动,可能影响产品性能时；3
合品伙伴网h
GH/T25233—2010
产品停产·年以上，恢复生产时；d）连续生产三年时；
出广检验结果与次型式检验结果有较大差异时：e
）国家有关质量管理部门提出检验要求时。9.3.2采取随机抽样,抽样数为5%,但不少于2台。9.4判定规则
9. 4. 1型式检验结果应符合第7章的要求。9.4.2对任一台或任一项检验不合格，允许修复一次，加倍抽样复验，以复验结果为推。若仍不符合规定，则判定该批产品为不合格。10标志、包装、运输和储存
10.1标志
10.1.1在明显位置固定产品标牌，标牌内容按GB/T13306的规定执行。10.1.2外包装的包装储运图示标志按GB/T191的规定执行。10.2包装
10.2.1按GB/T24854的规定执行。10.2.2随机文件和工具：
-使用说明书；
-检验合格证；
-装箱单；
·工具和附件。
10.3运输
10.3，1运输过程中的吊、装载应注意外包装的图示标志，严格按图示进行作业：10.3.2棵装产品在运输途中应遮盖。10.4储存
10.4.1室内存放附，应通风良好，注意防潮。10, 4. 2
露天存放时，应注意防潮、防雨、防晒防风。httr
A.1型号编制方法
A.2示例
附录A
（规范性附录）
型号编制方法
主要规格，裴示过滤面积，单位为m型式：表示消灰方式
D:低压脉冲：
F:回转反吹；
M:商压脉冲；
Z:机械振动：
品种：DC，表示袋式除尘器；
专业：F，表示粮油通用机械。
TDCM54:过滤面积为54m、高压脉冲清灰的袋式除尘器。TDCF100：过滤面积为100m，回转反吹清灰的袋式除尘器。http：//foodmate.netGB/T 25233—2010
