【国家标准(GB)】 机动工业车辆 安全规范

GB10827-1999

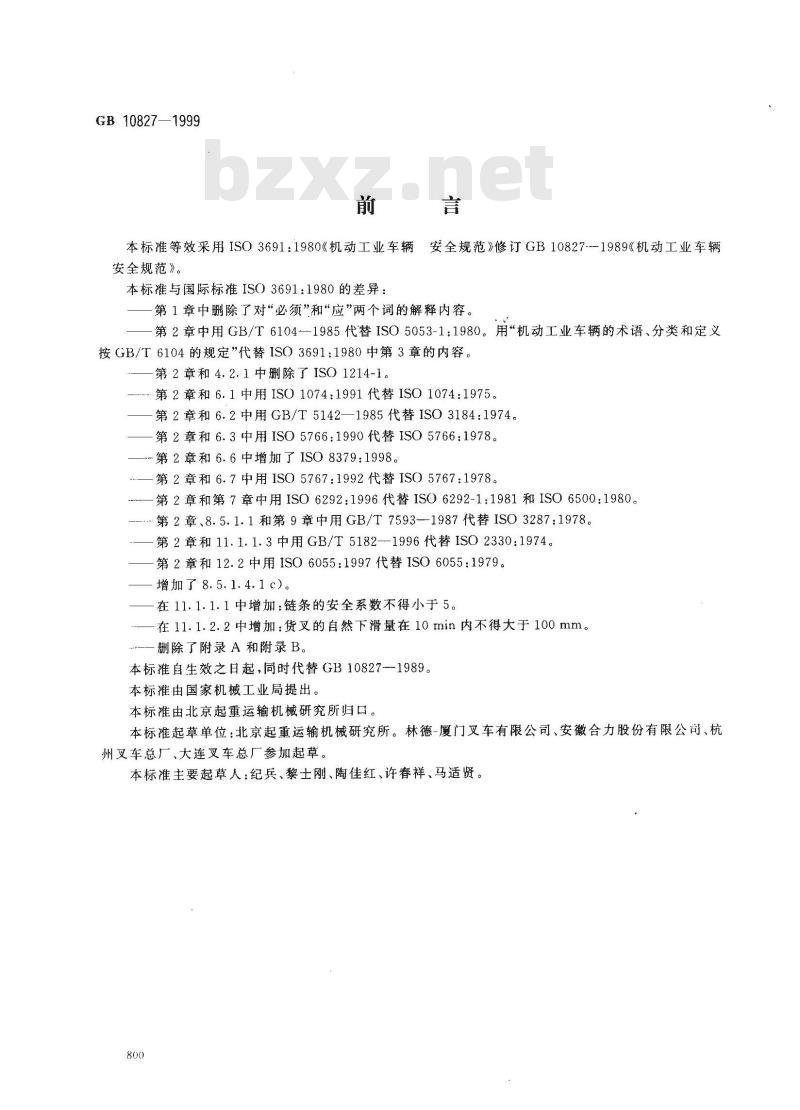

本标准等效采用ISO3691：1980《机动工业车辆安全规范》修订GB10827-1989《机动工业车辆安全规范》。
本标准与国际标准ISO3691：1980的差异：第1章中删除了对“必须”和“应”两个词的解释内容。第2章中用GB/T6104—1985代替ISO5053-1：1980。用“机动工业车辆的术语、分类和定义按GB/T6104的规定”代替ISO3691：1980中第3章的内容。第2章和4.2.1中删除了ISO1214-1。第2章和6.1中用ISO1074：1991代替ISO1074：1975。第2章和6.2中用GB/T5142—1985代替ISO3184：1974。第2章和6.3中用ISO5766：1990代替ISO5766：1978。第2章和6.6中增加了ISO8379：1998。第2章和6.7中用ISO5767：1992代替ISO5767：1978。第2章和第7章中用ISO6292：1996代替ISO6292-1：1981和ISO6500：1980。第2章、8.5.1.1和第9章中用GB/T7593-1987代替ISO3287:1978。第2章和11.1.1.3中用GB/T5182——1996代替ISO2330：1974。第2章和12.2中用1SO6055：1997代替ISO6055：1979。增加了8.5.1.4.1c)。
在11.1.1.1中增加：链条的安全系数不得小于5。在11.1.2.2中增加：货叉的自然下滑量在10min内不得大于100mm。删除了附录A和附录B。
本标准自生效之日起，同时代替GB10827--1989。本标准由国家机械工业局提出。本标准由北京起重运输机械研究所归口。本标准起草单位：北京起重运输机械研究所。林德-厦门叉车有限公司、安徽合力股份有限公苟、杭州叉车总厂、大连叉车总厂参加起草。本标准主要起草人：纪兵、黎士刚、陶佳红、许春祥、马适贤。800
GB108271999

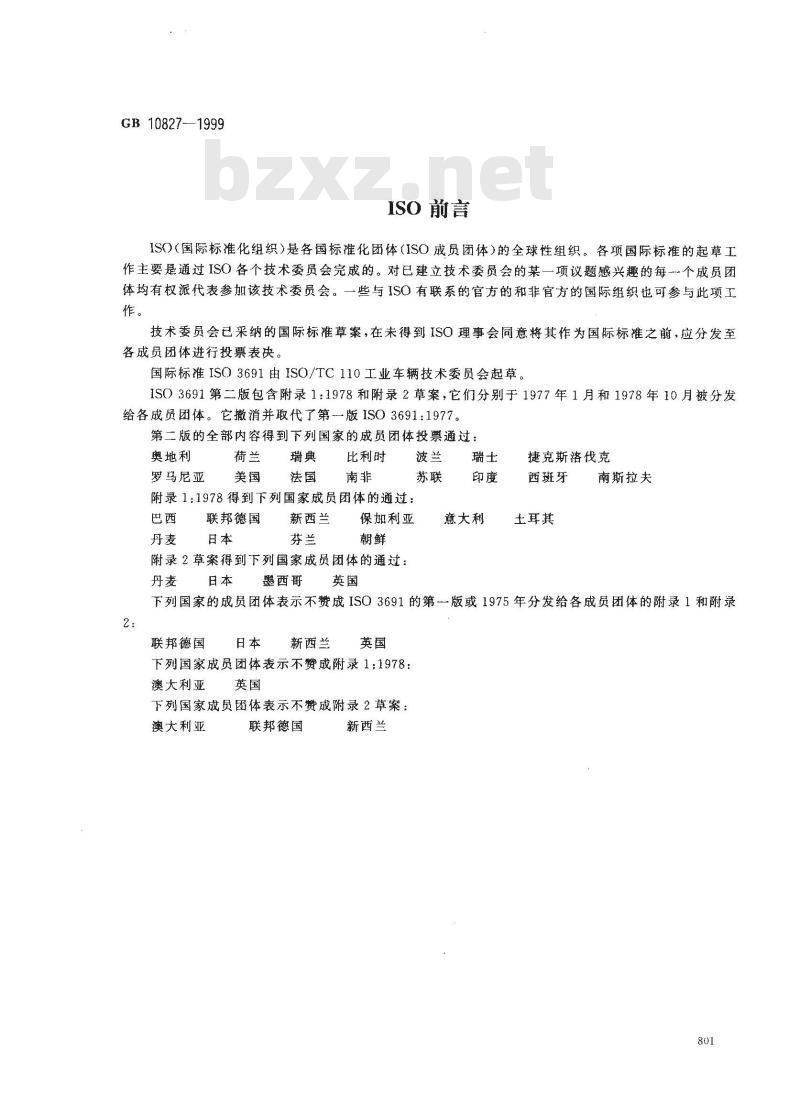

ISO 前言
ISO（国际标准化组织）是各国标准化团体（ISO成员团体）的全球性组织。各项国际标准的起草工作主要是通过ISO各个技术委员会完成的。对已建立技术委员会的某一项议题感兴趣的每个成员团体均有权派代表参加该技术委员会。一些与ISO有联系的官方的和非官方的国际组织也可参与此项工作。
技术委员会已采纳的国际标准草案，在未得到ISO理事会同意将其作为国际标准之前，应分发至各成员团体进行投票表决。
国际标准ISO3691由ISO/TC110工业车辆技术委员会起草。ISO3691第二版包含附录1：1978和附录2草案，它们分别于1977年1月和1978年10月被分发给各成员团体。它撤消并取代了第一版ISO3691：1977。第二版的全部内容得到下列国家的成员团体投票通过：奥地利
罗马尼亚
比利时
附录1：1978得到下列国家成员团体的通过：巴西
联邦德国
新西兰
保利亚
附录2草案得到下列国家成员团体的通过：丹麦
墨西哥
意大利
捷克斯洛伐克
西班斑牙
土耳其
南斯拉夫
下列国家的成员团体表示不赞成ISO3691的第一版或1975年分发给各成员团体的附录1和附录2:
联邦德国
新西兰
下列国家成员团体表示不赞成附录1：1978：澳大利亚
下列国家成员团体表示不赞成附录2草案：澳大利亚
联邦德国
新西兰
1范围

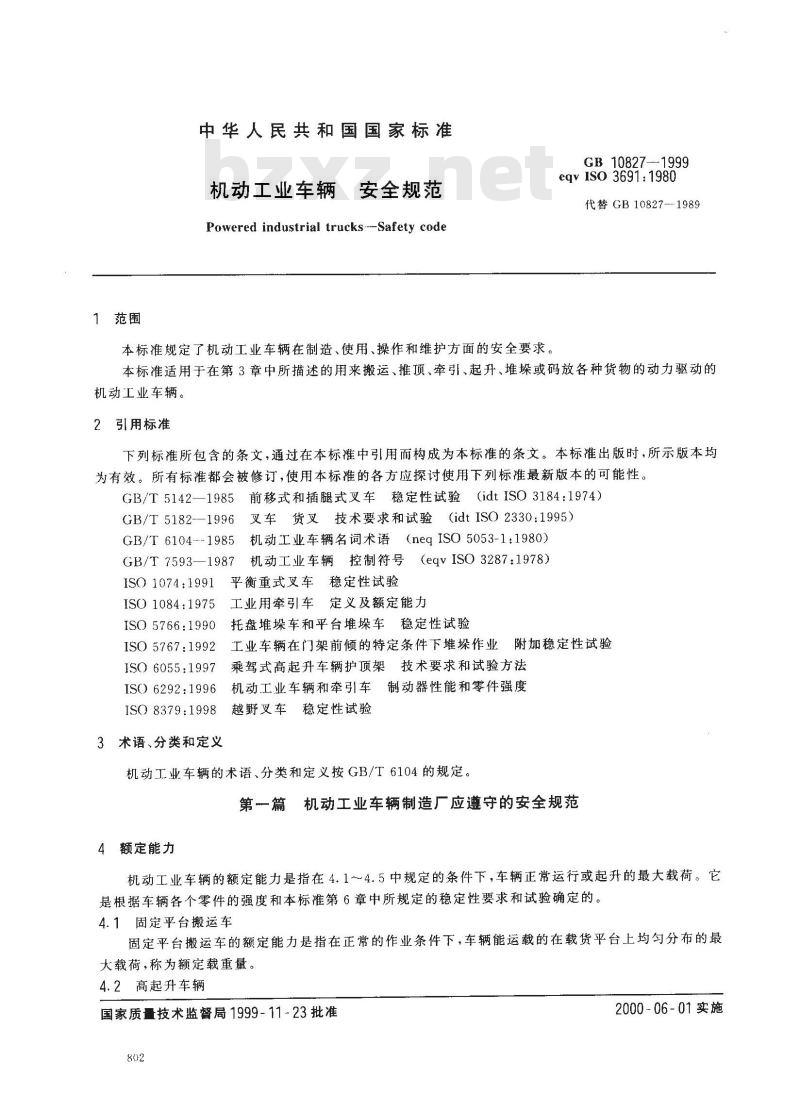

中华人民共和国国家标准
机动工业车辆安全规范
Powered industrial trucks---Safety code本标准规定了机动工业车辆在制造、使用、操作和维护方面的安全要求。GB 10827-1999
eqv 1S0 3691: 1980
代替GB10827--1989
本标准适用于在第3章中所描述的用来搬运、推顶、牵引、起升、堆垛或码放各种货物的动力驱动的机动工业车辆。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5142—1985前移式和插腿式叉车稳定性试验（idtISO3184：1974）GB/T5182--1996叉车货叉技术要求和试验（idtISO2330:1995）GB/T6104--1985机动工业车辆名词术语（neqISO5053-1：1980)GB/T7593—1987机动工业车辆控制符号（eqvISO3287：1978）ISO1074：1991平衡重式叉车稳定性试验ISO1084：1975工业用牵引车定义及额定能力）托盘堆垛车和平台堆垛车稳定性试验ISO 5766:1990
2工业车辆在门架前倾的特定条件下堆垛作业附加稳定性试验ISO 5767:1992
ISO6055:1997乘驾式高起升车辆护顶架技术要求和试验方法IS(）6292：1996机动工业车辆和牵引车制动器性能和零件强度越野叉车稳定性试验
ISO 8379:1998
3术语、分类和定义
机动工业车辆的术语、分类和定义按GB/T6104的规定。第篇机动工业车辆制造厂应遵守的安全规范4额定能力
机动工业车辆的额定能力是指在4.1~4.5中规定的条件下，车辆正常运行或起升的最大载荷。它是根据车辆各个零件的强度和本标准第6章中所规定的稳定性要求和试验确定的。4.1固定平台搬运车
固定平台搬运车的额定能力是指在正常的作业条件下，车辆能运载的在载货平台上均勾分布的最大载荷，称为额定载重量。
4.2高起升车辆
国家质量技术监督局1999-11-23批准802
2000-06-01实施

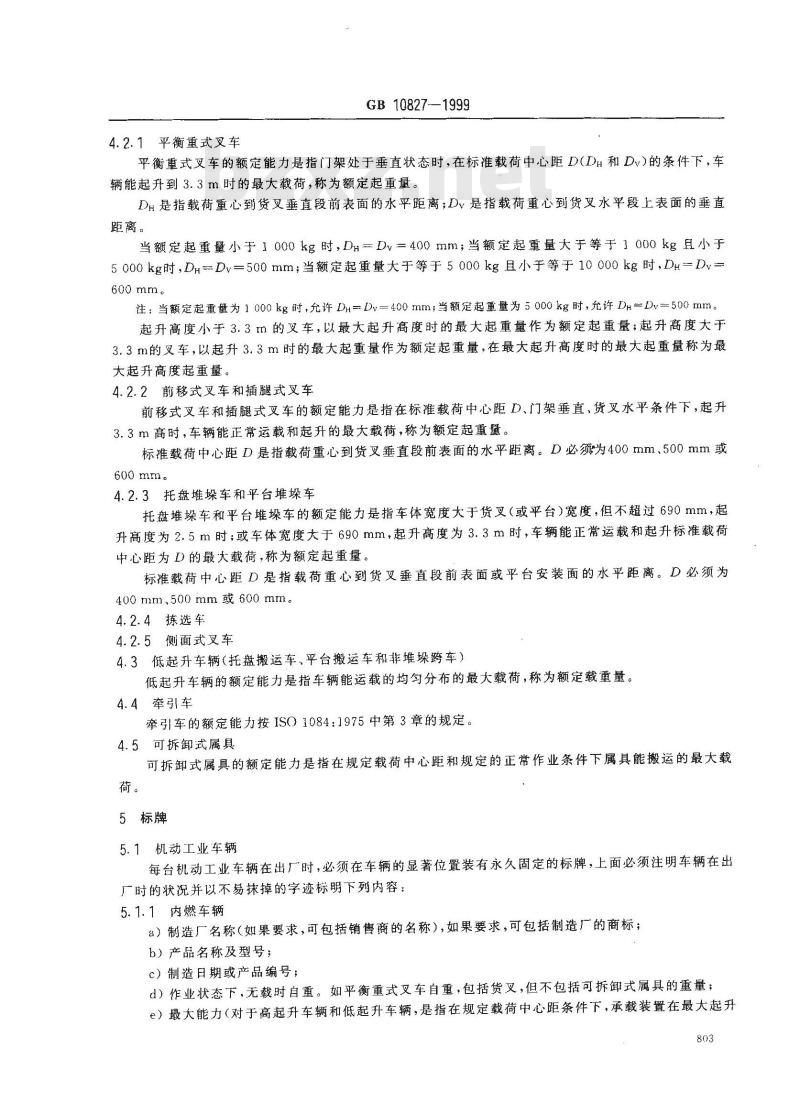

4.2.1平衡重式叉车
GB 10827-—1999
平衡重式叉车的额定能力是指门架处于垂直状态时，在标准载荷中心距D(Dn和Dv）的条件下，车辆能起升到3.3m时的最大载荷，称为额定起重量。DH是指载荷重心到货叉垂直段前表面的水平距离；Dv是指载荷重心到货叉水平段上表面的垂直距离。
当额定起重量小于1000kg时，Dh=Dv=400mm；当额定起重量大于等于1000kg且小于5000kg时，D=Dv=500mm；当额定起重量大于等于5000kg且小于等于10000kg时，Dz=Dv=600mm。
注：当额定起重量为1000kg时，允许DH=Dv=400mm；当额定起重量为5000kg时，允许Dh=Dv=500mm起升高度小于3.3m的又车，以最大起升高度时的最大起重量作为额定起重量；起升高度大于3.3m的叉车，以起升3.3m时的最大起重量作为额定起重量，在最大起升高度时的最大起重量称为最大起升高度起重量。
4.2.2前移式叉车和插腿式叉车
前移式叉车和插腿式叉车的额定能力是指在标准载荷中心距D、门架垂直，货叉水平条件下，起升3.3m高时，车辆能正常运载和起升的最大载荷，称为额定起重量。标准载荷中心距D是指载荷重心到货叉垂直段前表面的水平距离。D必须为400mm、500mm或600mm.
4.2.3托盘堆垛车和平台堆垛车
托盘堆垛车和平台堆垛车的额定能力是指车体宽度大于货叉（或平台）宽度，但不超过690mm，起升高度为2.5m时；或车体宽度大于690mm，起升高度为3.3m时，车辆能正常运载和起升标准载荷中心距为D的最大载荷，称为额定起重量。标准载荷中心距D是指载荷重心到货叉垂直段前表面或平台安装面的水平距离。D必须为400 mm.500 mm 或 600 mm。
4.2.4栋选车
4.2.5侧面式叉车
4.3低起升车辆（托盘搬运车、平台搬运车和非堆垛跨车）低起升车辆的额定能力是指车辆能运载的均匀分布的最大载荷，称为额定载重量。4.4牵引车
牵引车的额定能力按ISO1084：1975中第3章的规定。4.5可拆卸式属具
可拆卸式属具的额定能力是指在规定载荷中心距和规定的正常作业条件下属具能搬运的最大载荷。
5标牌
5.1机动工业车辆
每台机动工业车辆在出厂时，必须在车辆的显著位置装有永久固定的标牌，上面必须注明车辆在出厂时的状况并以不易抹掉的字迹标明下列内容：5.1.1内燃车辆
a）制造厂名称（如果要求，可包括销售商的名称），如果要求，可包括制造厂的商标；b）产品名称及型号；
c）制造日期或产品编号；bzxZ.net
d）作业状态下，无载时自重。如平衡重式叉车自重，包括货叉，但不包括可拆卸式属具的重量；e）最大能力（对于高起升车辆和低起升车辆，是指在规定载荷中心距条件下，承载装置在最大起升803
GB 10827--1999

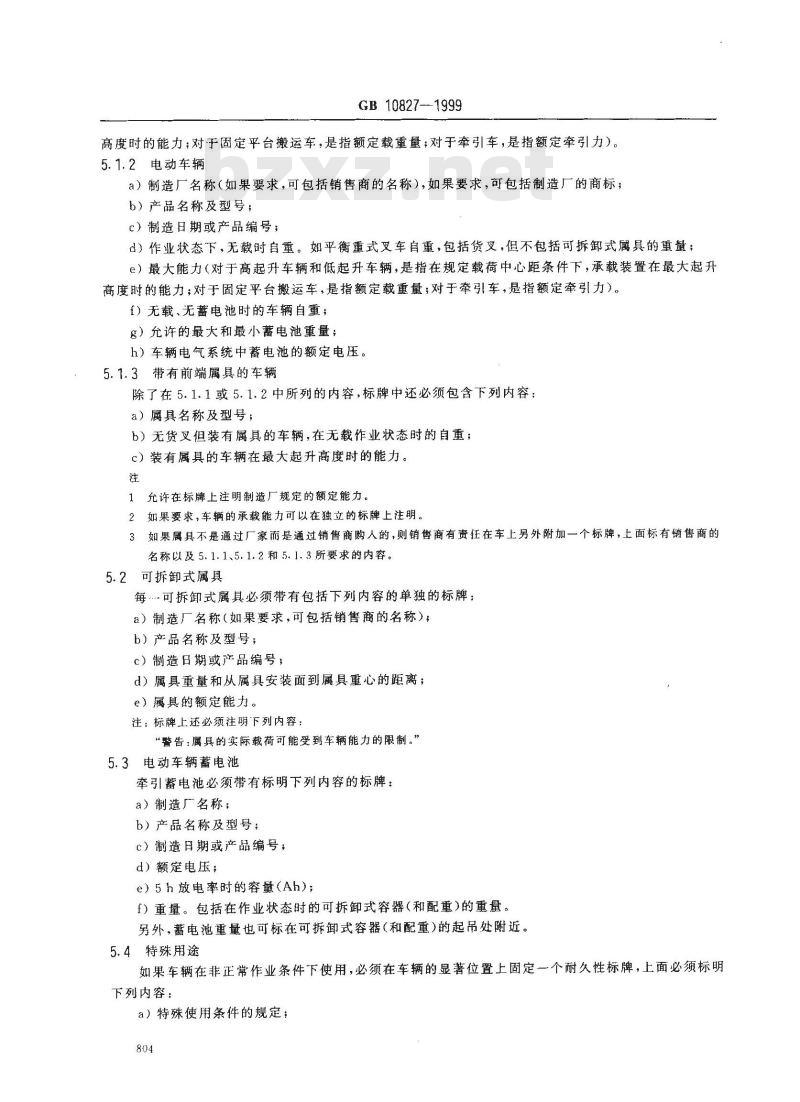

高度时的能力；对于固定平台搬运车，是指额定载重量；对于牵引车，是指额定牵引力）。5.1.2电动车辆
a）制造厂名称（如果要求，可包括销售商的名称），如果要求，可包括制造厂的商标；b）产品名称及型号；
c）制造日期或产品编号；
d）作业状态下，无载时自重。如平衡重式叉车自重，包括货叉，但不包括可拆卸式属具的重量；e）最大能力（对于高起升车辆和低起升车辆，是指在规定载荷中心距条件下，承载装置在最大起升高度时的能力；对于固定平台搬运车，是指额定载重量；对于牵引车，是指额定牵引力）。f）无载、无蓄电池时的车辆自重；g）允许的最大和最小蕃电池重量；h）车辆电气系统中蓄电池的额定电压。5.1.3带有前端属具的车辆
除了在5.1.1或5.1.2中所列的内容，标牌中还必须包含下列内容：a）属具名称及型号；
b）无货叉但装有属具的车辆，在无载作业状态时的自重；c）装有属具的车辆在最大起升高度时的能力。1允许在标牌上注明制造厂规定的额定能力。2如果要求，车辆的承载能力可以在独立的标牌上注明。3如果属具不是通过厂家而是通过销售商购人的，则销售商有责任在车上另外附加一个标牌，上面标有销售商的名称以及5.1.1、5.1.2和5.1.3所要求的内容。2可拆卸式属具
每….可拆卸式属具必须带有包括下列内容的单独的标牌a）制造厂名称（如果要求，可包括销售商的名称）；b）产品名称及型号；
c）制造日期或产品编号；
d）属具重量和从属具安装面到属具重心的距离；e）属具的额定能力。
注：标牌上还必须注明下列内容：“警告：属具的实际载荷可能受到车辆能力的限制。”5.3电动车辆蓄电池
牵引蓄电池必须带有标明下列内容的标牌：a）制造厂名称；
b）产品名称及型号；
c）制造日期或产品编号；
d）额定电压；
e）5h放电率时的容量（Ah)；
f）重量。包括在作业状态时的可拆卸式容器（和配重)的重量。另外，蓄电池重量也可标在可拆卸式容器（和配重)的起吊处附近。5.4特殊用途
如果车辆在非正常作业条件下使用，必须在车辆的显著位置上固定一个耐久性标牌，上面必须标明下列内容：
a）特殊使用条件的规定；
b）特殊使用条件下车辆的能力。6稳定性要求和试验方法
GB 10827—1999
机动工业车辆必须符合6.1~~6.7中所规定的稳定性试验方法的要求。制定这些试验方法的目的在于确保高起升工业车辆在正常作业条件下正确操纵时，具有足够的稳定性。制造厂必须在投产车型的样机上进行稳定性试验。
6.1衡重式叉车
按ISO）1074的规定。
6.2前移式叉车（门架或货叉伸缩)和插腿式叉车（步行式及乘驾式）按GB/T5142的规定。
6.3托盘堆垛车与平台堆垛车（步行式及乘驾式）按ISO5766的规定。
6.4栋选车
6.5侧面式叉车
6.6越野叉车
按ISO8379的规定。
6.7在门架前倾的特定条件下堆垛作业的车辆按IS5767的规定。
注：在门架前倾的特定条件下堆垛作业的车辆除了要按照ISO5767做附加稳定性试验之外，还必须做在正常作业条件下的稳定性试验。
7制动器性能
在机动工业车辆上安装的制动器必须达到ISO6292中规定的性能要求。8运行方向控制
8.1总述
最佳控制就是使控制动作最接近人的自然反应。这类控制有时称为“方向性”，即控制动作的方向与车辆或附件所需的运动方向一致。有些控制如“前进”和“倒退”显然很容易实现“方向性”控制。另·类控制动作的方向性则不太明显，必须经过仔细研究和试验以确定人的最自然反应。对操纵装置最适宣的控制动作和位置做出规定，是为了在此方面能统一做法。另外，还有一些控制不具有“自然性”的要素，因此只能随意规定。但是，只有在仔细研究后表明这，控制动作确无方向性或自然性后，才允许采用随意规定的方法。遇到此种情况时，建议通过制定标准来形成统的规定。
8.2车辆前端和车辆运行的前进方向8.2.1车辆前端
车辆前端就是在图1～图18中靠近箭头的一端。8.2.2车辆后端、左侧和右侧
车辆后端、左侧和右侧与8.2.1中所给的定义一致。8.2.3车辆运行的前进方向
车辆运行的前进方向是图1～图18中箭头所指的方向。图示均为车辆的平面图。8.2.3.1坐驾式车辆
8.2.3.1.7向前进方向运行时载荷在车辆前端的车辆。a）平衡重式叉车（图1)；
GB 10827—1999
b）插腿式叉车或前移式叉车（门架或货叉伸缩）（图2)；c）调车用牵引车（图3）。
8.2.3.1.2向前进方向运行时载荷在车辆后端的车辆a）插腿式叉车或前移式叉车（门架或货叉伸缩），驾驶员侧坐（图4)；b）前端控制的牵引车（图5)；
c）后端控制的牵引车（图6)；
d）固定平台搬运车（图7)。
8.2.3.2站驾式车辆
8.2.3.2.1中间位置控制
向前进方向运行时载荷在车辆前端的车辆。平衡重式叉车（图8）。
8.2.3.2.2后端控制
8.2.3.2.2.1向前进方向运行时载荷在车辆前端的车辆a）平衡重式叉车（图9)；
b）插腿式叉车或前移式叉车（门架或货叉伸缩）（图10）。[
8.2.3.2.2.2向前进方向运行时载荷在车辆后端的车辆图5
a）插腿式叉车或前移式叉车（门架或货叉伸缩），驾驶员侧向站式操纵（图11）；b）平台堆垛车或平台搬运车（图12、图13)；图11
c）固定平台搬运车（图14）；
d）栋选车（图14a)）。
8.2.3.3步行式车辆
GB10827-
向前进方向运行时载荷在车辆后端的车辆。a）托盘搬运车（图15）；
b）平台堆垛车或平台搬运车（图16)；c）平衡重式叉车（图17)；
d）牵引车（图18）。
8.3转向操纵
图14a）
8.3.1乘驾式车辆的转向
a）所有转向操纵装置必须限定在车辆外轮廓线之内或加以防护，以免在车辆经过障碍物、墙壁以及立柱等物体时，驾驶员因操纵转向装置而受到损伤；b）在必须由一只手完成转向操纵的场合，为了安全操作必须装有转向手把。此手把必须装在方向盘的周边内并采取措施以防驾驶员的手受到损伤；c）在使用中产生转向冲击时，该冲击力传递到方向盘时，必须将其限制在驾驶员的手或臂不受损伤的限度内；
d）在采用方向盘和手把的场合，必须设计成使道路的反作用力引起方向盘自转的危险性减至最低程度，或者转向机构必须能防止道路的反作用力引起方向盘的自转。e）建议如采用转向手把时，其形式为驾驶员从手把顶部握住，而且其位置在方向盘周边之内。8.3.1.1方向盘
8.3.1.1.1在驾驶员面向车辆的正常运行线路，采用方向盘（水平、倾斜或垂直的）转向的所有车辆中，顺时针转动方向盘必须使车辆在向前进方向运行时右转弯（图19，图19a））。图19
图19a）
GB10827—1999
注：在8.2.3.1.2a）和8.2.3.2.2中指出的各种型式的车辆，有相当数量与上述标准规定的转弯方向相反，这类车辆在将操纵装置的功能和操纵方式标明后仍可使用。8.3.1.1.2在驾驶员面对方向与车辆的正常运行路线成直角，并用方向盘（水平、倾斜或垂直的）转向的所有车辆中，顺时针方向转动方向盘时，后端载货的车辆向前进方向运行时必须顺时针方向转弯（8.3.1.1.1中的注也适用于本条）（图20，图20a））。图20
8.3.1.2转向操纵杆
8.3.1.2.1在水平面内运动的转向操纵杆图20a）
在用转向操纵杆转向的车辆中，转向操纵杆在水平面内转动，而且其中间位置与车辆的纵向轴线平行；或者转向操纵杆在平行于车辆纵向轴线的根轴上转动，而且其中间位置直立向上，那么当驾驶员面向车辆运行方向时，转向操纵杆向右侧移动必须使车辆向右侧转弯（图21，图21a)）。图21
8.3.1.2.2在垂直面内运动的转向操纵杆图21a）
在站驾式平台堆垛车（8.2.3.2.2.2b））和站驾式固定平台搬运车（8.2.3.2.2.2c））上，若用装在驾驶员右侧的转向操纵杆转向，而且转向杆在垂直面内转动时，向上抬起转向操纵杆（顺时针转动)时，向前进方向运行的车辆必须右转弯（图22)（8.3.1.1.1中的注也适用于本条）。图22
8.3.2控制器在手柄上的步行式和乘驾式机动工业车辆的转向手柄8.3.2.1在突沿上的手柄必须装有适当的保护装置，以防驾驶员的手受到门、墙壁、立柱等的伤害。8.3.2.2对于采用转向手柄操纵转向而转向手柄突出在车辆轮廓线之外的步行式和乘驾式机动工业车辆必须如下转向：
步行式车辆，当驾驶员面向车辆的运行方向而载荷位于车辆运行方向的后方时，顺时针方向转动转808
向手柄，必须使车辆顺时针方向转弯。GB 10827-—1999
乘驾式车辆，当驾驶员面向车辆的运行方向而载荷位于车辆运行方向的后方时，顺时针方向转动转向手柄，必须使车辆顺时针方向转弯。8.3.3转轴式转向操纵
在用脚（图23）或用手（图24）操纵转轴式转向操纵装置实现转向的车辆中，沿车辆的前进方向观察，顺时针方向转动这种操纵装置时，车辆必须右转弯。图23
8.4运行控制和制动控制
在所有机动工业车辆中，都必须装有停车制动器（或停车机构）。它可以是行车制动器的一部分或包括行车制动器。停车制动器（或停车机构）必须由人工操纵或自动控制，如果不是人为释放，它将始终处于制动状态。
车上必须装有一种装置，可用它断开电动车辆的控制线路和内燃车辆的点火装置和/或起动装置，或使它们不能工作。
8.4.1坐驾式车辆
8.4.1.1踏板
在所有坐驾式车辆中的加速踏板和制动踏板（有的还装有离合器踏板)应按图25所示布置（从驾驶位置观察）。
在踏板布置与图25所示不同的场合，其功能必须清楚地在使用说明书中和在车体上标明。8.4.1.2换档手柄
换档手柄的位置必须清楚地标明。8.4.1.3换向手柄
内燃车辆的换向手柄和电动车辆的控制手柄其操纵方向必须与车辆的运行方向一-致（图26）。8.4.1.4坐驾式电动车辆的安全控制和制动器车上应装有在驾驶员离开车辆时能自动切断运行电路的装置。运行操纵的设计必须符合下列原则：对于方向控制机构有前进、后退和中位三个位置的车辆，只有在方向控制处于前进或后退位置时车辆才能运行。在速度控制动作之前车辆可以不动，也可以以不高于微动速度运行。对于方向控制只具有前进和后退两个位置而不具备中位的车辆，在速度控制动作之前，不允许车辆运行。
用脚操纵的加速踏板，必须位于右脚操作位置，而且踩下踏板时，必须增大车速。如果用脚操纵行车制动器，当踩下踏板时行车制动器必须起制动作用。809
GB10827-1999
在采用一个踏板来控制加速和制动两种功能时，踏板必须位于右脚操作位置。而且当向下踩踏板时，必须释放制动器和增大车速。相反，当放松踏板时，必须减小车速和进行制动。b
离合器踏板；b一制动踏板；c一加速踏板图25
8.4.1.5坐驾式内燃车辆的安全控制与制动器图26
运行操纵的设计必须符合下列原则：只对方向控制器进行操作时，车辆可以运行，但车速不得超过微动速度。
如果用脚操纵行车制动器，那么当踩下踏板时它必须起制动作用。如果采用离合器和制动器联合踏板，那么踏板的最初行程必须使离合器脱开，最终行程必须使制动器起制动作用，踏板必须用左脚操纵。如果用脚操纵加速踏板，那么当躲下踏板时必须增大车速。如果采用联合踏板控制加速和制动两个动作时，那么当踩下加速踏板部分必须增大车速，而踩下制动踏板部分必须起制动作用。联合踏板必须用右脚操纵。如果装有离合器踏板，那么在用左脚踩下踏板时必须脱开离合器。8.4.2站驾式车辆
8.4.2.1踏板
车辆在运行时驾驶员的脚应始终停留在踏板上。踩下踏板时，必须释放所有制动器，使车辆得以运行（图27）。踏板提起时，应使行车制动器起制动作用。对于踩下踏板时行车制动器起制动作用的车辆，踩下踏板时必须使行车制动器起制动作用。a一制动器起制动作用；b一释放制动器图27
8.4.2.2手柄
在8.4.1.2和8.4.1.3中所述的操纵装置也适用于站驾式车辆。在装有手柄的场合，扳下手柄必须释放制动器使车辆得以运行（图28，位置b）。松开手柄则制动器810
GB 10827—1999
必须起制动作用（图28，位置a）。车辆运行时，驾驶员应始终将手放在手柄上。8.4.2.3按钮
8.4.2.3.1用上下布置的按钮选择车辆的运行方向时，按下上面的按钮必须使车辆如8.2.3中的规定向前运行（图29）。
8.4.2.3.2用水平布置的按钮选择车辆的运行方向时，必须清楚地标明每个按钮所控制的方向。8.4.2.3.3当松开手指时，所有控制方向的按钮都必须回到中间位置。8.4.2.4站驾式电动车辆的安全控制与制动器车上应装有当驾驶员离开时可自动切断运行电路的装置。车上必须装有这样的装置：只有当驾驶员处在驾驶位置上，释放停车制动器，重新选定速度控制器和/或方向控制器的位置后，运行电路才能起作用。8.4.2.5站驾式内燃车辆的安全控制与制动器如果用脚操纵加速踏板，那么当用右脚踩下踏板时必须增大车速。运行控制器的设计必须符合下列原则：只对方向控制器进行操作时，车辆可以运行，但车速不得超过微动速度。
8.4.3步行式车辆
8.4.3.1步行式电动车辆
8.4.3.1.1车辆的前进和后退运动必须采用控制器进行控制或选择，当用手握住转向杆的操纵手柄时必须很容易触摸到此控制器。控制器必须按照下列方法之一实现方向控制：a）控制器向前运动时，必须使车辆前进，控制器向后运动时，必须使车辆后退b）当转向杆大至位于垂直位置时，控制器的两个按钮必须位于操纵手柄的上端。前面的按钮（F)用于使车辆前进，而后面的按钮（R)用于使车辆倒退（图30）。c）控制器必须具有回转动作，其回转方向必须与车辆驱动轮的旋转方向一致（图31）。在运行控制器上必须用清晰和耐久标志标明其功能和动作方向。(R）(F）
