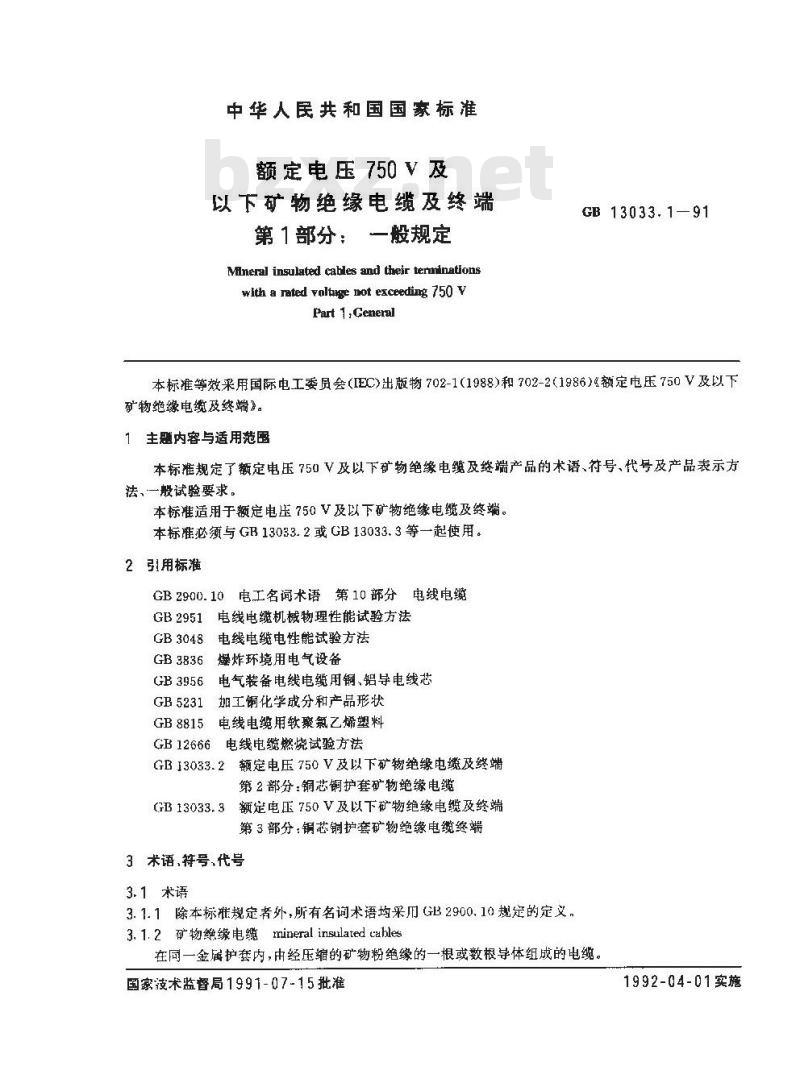

中华人民共和国国家标准
额定电压750V及
以下矿物绝缘电缆及终端
第1部分：一般规定
Mfineral insulated cables and their terrinationswith a rated voltage not exceeding 750 VPart 1 . General
GB 13033. 1—91
本标准等效采用国际电工委员会(IEC)出版物702-1（1988)和702-2（1986）《额定电压750V及以下矿物绝缘电缆及终端》。
主题内容与适用范围
本标准规定了额定电压750V及以下矿物绝缘电继及终端产品的术语、符号、代号及产品表示方法、一般试验要求。
本标准适用于额定电压750V及以下矿物绝缘电缆及终端。本标准必须与GB13033.2或GB13033.3等一起使用。2引用标准
GB2900.10电工名词术语第10部分电线电缆GB2951电线电缆机械物理性能试验方法GB3048电线电缆电性能试验方法5爆炸环境用电气设备
GB 3836
电气装备电线电缆用铜、铝导电线芯GB3956
加工铜化学成分和产品形状
GB5231
电线电缆用软聚氟乙烯塑料
GB8815
GB12666电线电缆燃烧试验方法
GB13033.2额定电压750V及以下矿物绝缘电缆及终端第2部分：铜芯铜护套矿物绝缘电缆额定电压750V及以下矿物绝缘电缆及终端GB13033.3
第3部分：铜芯铜护套矿物绝缘电缆终端3 术语,符号,代号
3.1术语
3.1.1除本标准规定者外，所有名词术语均采用GB2900.10规定的定义，3.1.2矿物绝缘电缆mineral insulated cahles在同一金属护套内，由经压缩的矿物粉绝缘的一根或数根导体组成的电缆，国家技术监督局1991-07 ~15批准1992-04-01实施
GB 13033. 191

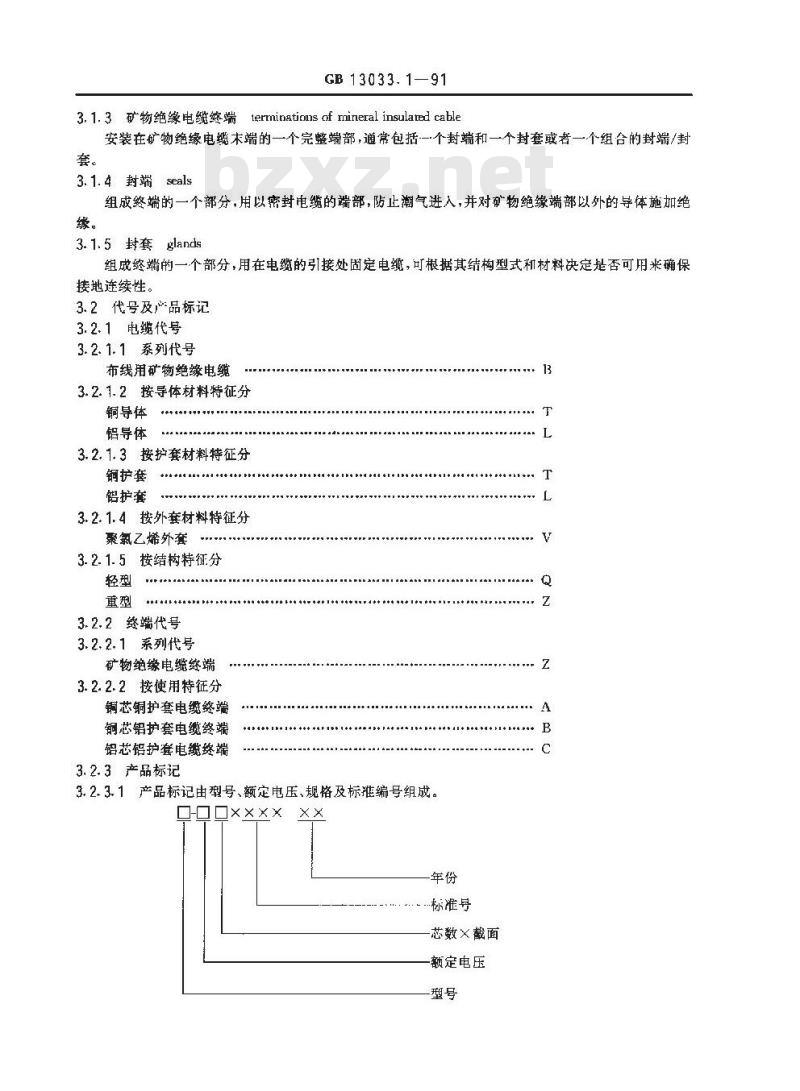

3.1.3矿物绝缘电缆终端terminationsaf mineralinsulated cable安装在矿物绝缘电缆末端的一个完整端部，通常包括一个封端和一个封套或者一个组台的封端/封套。
3.1.4封端seals
组成终端的一个部分，用以密封电缆的端部，防止潮气进入，并对矿物绝缘端部以外的导体施加绝缘。
3.1.5封套glands
组成终端的一个部分，用在电缆的引接处固定电缆，可根据其结构型式和材料决定是否可用来确保接地连续性。
3.2代号及产品标记
3.2.1电缆代号
3.2.1.1系列代号
布线用矿物绝缘电缆
3.2.1.2按导体材料特征分
铜导体
铝导体
3.2.1.3按护套材料特征分
钢护套
铝护套
3.2.1.4按外套材料特征分
聚氯乙烯外套
3.2.1.5接结构特征分
3.2.2终端代号
3.2.2. 1系列代号
矿物绝缘电缆终端www.bzxz.net
3.2.2.2接使用特征分
铜芯铜护套电缆终端
铜芯铝护套电缆终端
铝芯铝护套电继终端
3.2.3产品标记
3.2.3.1产品标记由型号、额定电压、规格及标推编号组成。□×××× ××
·标准号
芯数截面
额定电压
-型号
3.2.3.2示例
GB 13033. 1--91
a，轻型铜芯铜护套矿物绝缘电缆，额定电压500V,单芯，1.5 mm2,表示为BTTQ-5001×1.5GB13033.2--91
h重型铜芯铜护套聚氯乙烯外套矿物绝缘电缆，额定电压750V.3芯，25mm表示为：BTTVZ-7503X25GB13033.2—91
c.铜芯铜护套矿物绝缘电缆终端，额定电压750V适用于单芯1.5mm2电缆，表示为：ZA-750 1X1.5 GB13033.3--91

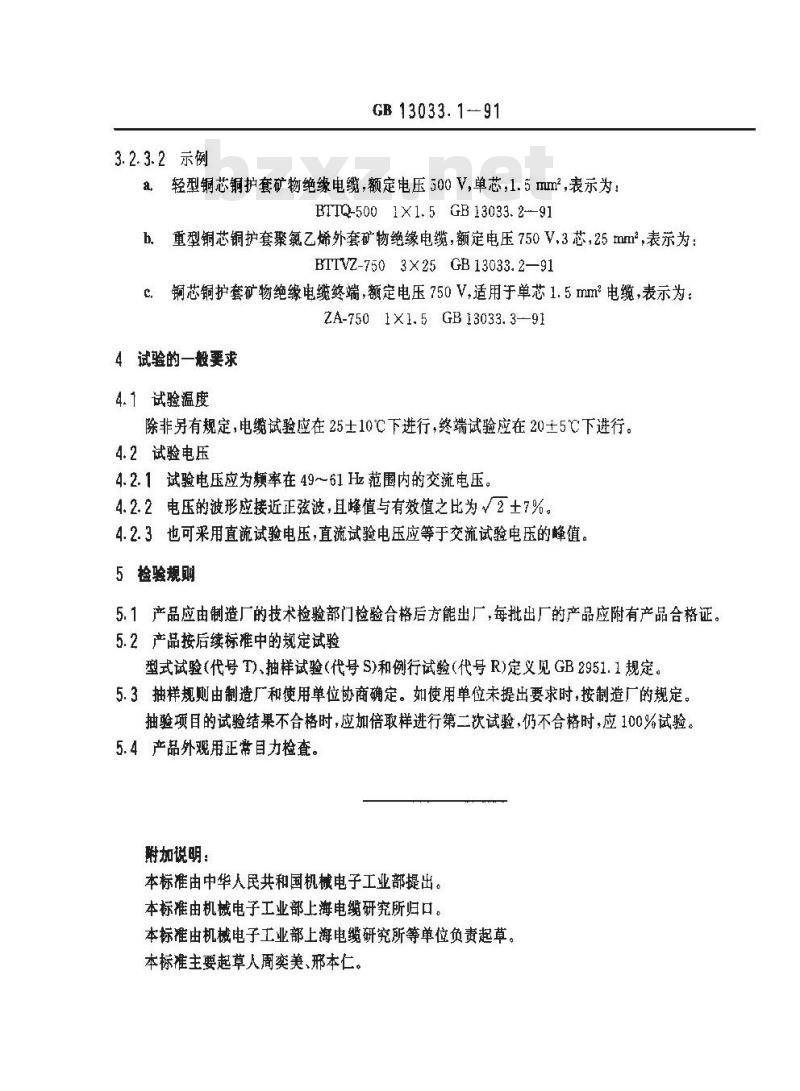

4试验的一般要求
4. 1试验温度
除非另有规定，电缆试验应在25士10℃下进行，终端试验应在20士5℃下进行。4.2试验电压
4.2.1试验电压应为频率在49~61Hz范围内的交流电压。4.2.2电压的波形应接近正弦波，且峰值与有效值之比为V2土7%4.2.3也可采用直流试验电压，直流试验电压应等于交流试验电压的峰值。5检验规则
5.1产品应由制造厂的技术检验部门检验合格后方能出厂，每批出厂的产品应附有产品合格证。5.2产品按后续标准中的规定试验型式试验(代号 T)、抽样试验(代号 S)和例行试验(代号 R)定义见 GB 2951. 1规定5.3抽样规则由制造和使用单位协商确定。如使用单位未提出要求时，按制造厂的规定。抽验项目的试验结果不合格时，应加倍取样进行第二次试验，仍不合格时，应100%试验。5.4产品外观正常目力检查。
期加锐明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。本标准由机械电子工业部上海电缆研究所等单位负责起草。本标准主要起草人周奕美、邢本仁。
