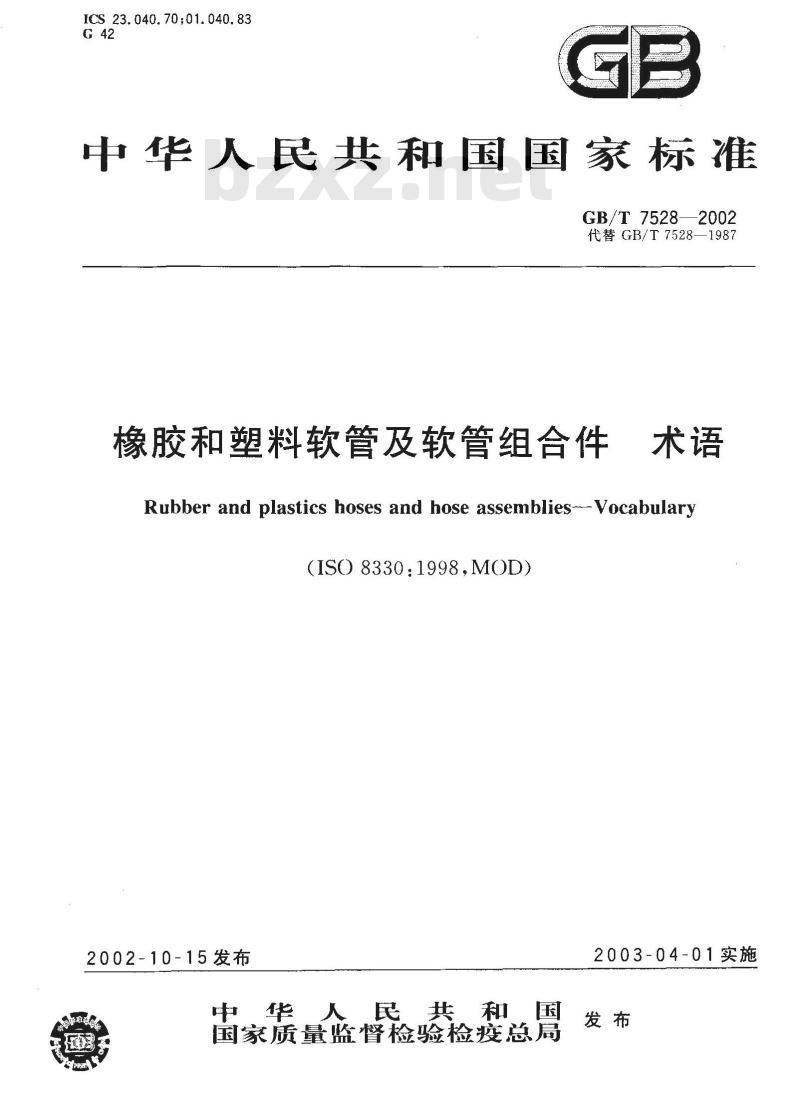

【国家标准(GB)】 橡胶和塑料软管及软管组合件 术语

ICS23.040.70;01.040.83
中华人民共和国国家标准　
GB/T7528—2002
代替GB/T7528—1987
橡胶和塑料软管及软管组合件
Rubber and plastics hoses and hose assemblies--Vocabulary(ISO8330：1998,MOD)
2002-10-15发布
中华人民共和国
国家质量监督检验检疫总局
2003-04-01实施
GB/T7528-—2002

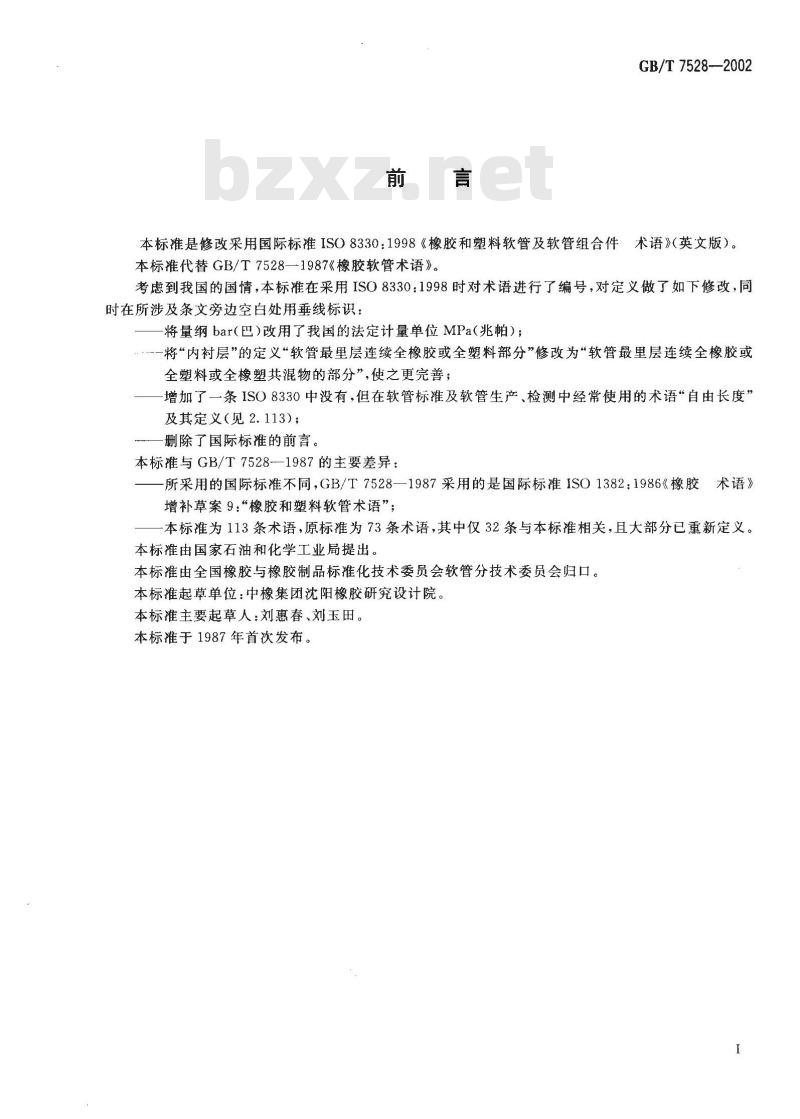

本标准是修改采用国际标准ISO8330：1998《橡胶和塑料软管及软管组合件术语》（英文版）。本标准代替GB/T7528—1987《橡胶软管术语》。考虑到我国的国情，本标准在采用ISO8330：1998时对术语进行了编号，对定义做了如下修改，同时在所涉及条文旁边空白处用垂线标识：将量纲bar(巴)改用了我国的法定计量单位MPa(兆帕）；…一将“内衬层”的定义“软管最里层连续全橡胶或全塑料部分”修改为“软管最里层连续全橡胶或全塑料或全橡塑共混物的部分”，使之更完善；增加了一条ISO8330中没有，但在软管标准及软管生产、检测中经常使用的术语“自由长度”及其定义（见2.113）)；
删除了国际标准的前言，
本标准与GB/T7528-—1987的主要差异：所采用的国际标准不同，GB/T7528—1987采用的是国际标准ISO1382：1986《橡胶术语》增补草案9：“橡胶和塑料软管术语”；本标准为113条术语，原标准为73条术语，其中仅32条与本标准相关，且大部分已重新定义。本标准由国家石油和化学工业局提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会归口。本标准起草单位：中橡集团沈阳橡胶研究设计院。本标准主要起草人：刘惠春、刘玉田。本标准于1987年首次发布。

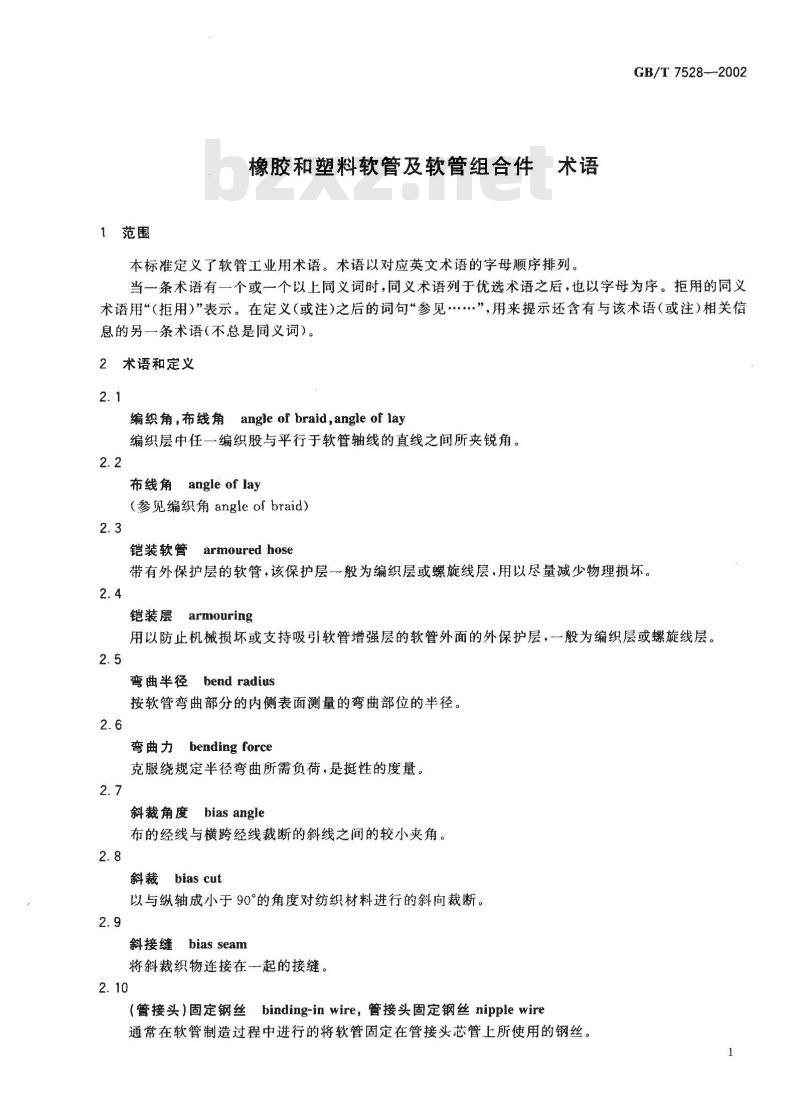

1范围
橡胶和塑料软管及软管组合件术语本标准定义了软管工业用术语。术语以对应英文术语的字母顺序排列。GB/T7528--2002
当一条术语有一个或一个以上同义词时，同义术语列于优选术语之后，也以字母为序。拒用的同义术语用“（拒用）”表示。在定义（或注)之后的词句“参见”，用来提示还含有与该术语（或注)相关信息的另一条术语（不总是同义词）。2术语和定义
编织角，布线角angle of braid,angle of lay编织层中任一编织股与平行于软管轴线的直线之间所夹锐角。2.2
布线角angle of lay
（参见编织角angleof braid）
铠装软管
armoured hose
带有外保护层的软管，该保护层一般为编织层或螺旋线层，用以尽量减少物理损坏。2.4
铠装层　armouring
用以防止机械损坏或支持吸引软管增强层的软管外面的外保护层，一般为编织层或螺旋线层。2.5
弯曲半径bend radius
按软管弯曲部分的内侧表面测量的弯曲部位的半径。2.6
弯曲力bending force
克服绕规定半径弯曲所需负荷，是挺性的度量。2.7
斜裁角度biasangle
布的经线与横跨经线裁断的斜线之间的较小夹角。2.8
斜裁bias cut
以与纵轴成小于90°的角度对纺织材料进行的斜向裁断。2.9
斜接缝bias seam
将斜裁织物连接在起的接缝。
（管接头）固定钢丝binding-inwire，管接头固定钢丝nipplewire通常在软筐制造过程中进行的将软管固定在管接头芯管上所使用的钢丝。GB/T 7528—2002

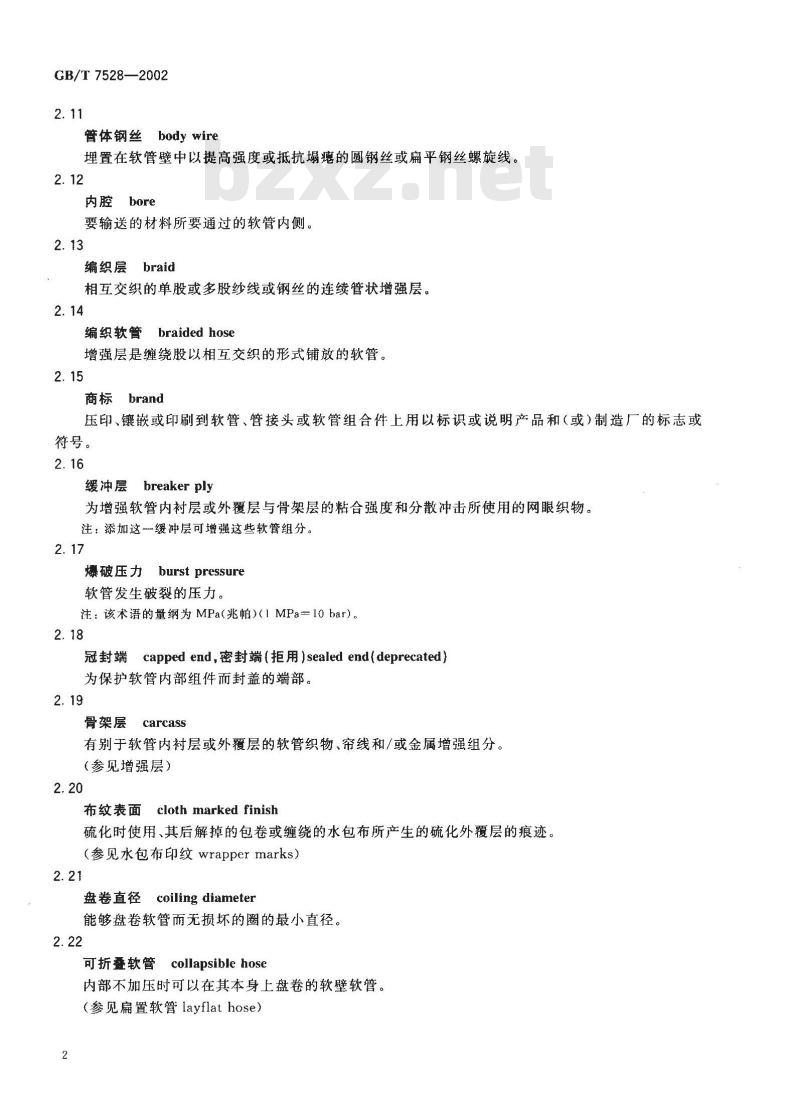

管体钢丝bodywire
埋置在软管壁中以提高强度或抵抗塌癌的圆钢丝或扁平钢丝螺旋线。2.12
内腔 bore
要输送的材料所要通过的软管内侧。2.13
编织层braid
相互交织的单股或多股纱线或钢丝的连续管状增强层。2.14
编织软管braided hose
增强层是缠绕股以相互交织的形式铺放的软管。2.15
商标brand
压印、镶嵌或印刷到软管、管接头或软管组合件上用以标识或说明产品和（或）制造厂的标志或符号。
缓冲层breakerply
为增强软管内衬层或外覆层与骨架层的粘合强度和分散冲击所使用的网眼织物。注：添加这一缓冲层可增强这些软管组分。2. 17
爆破压力burst pressure
软管发生破裂的压力。
注：该术语的量纲为 MPa(兆帕)(1 MPa-10 bar)。2. 18
capped end,密封端(拒用)sealed end(deprecated)冠封端
为保护软管内部组件而封盖的端部。2.19
骨架层
carcass
有别于软管内衬层或外覆层的软管织物、帘线和/或金属增强组分（参见增强层）
布纹表面cloth marked finish
硫化时使用、其后解掉的包卷或缠绕的水包布所产生的硫化外覆层的痕迹（参见水包布印纹wrappermarks）2.21
盘卷直径
coiling diameter
能够盘卷软管而无损坏的圈的最小直径。2.22
F collapsible hose
可折叠软管
内部不加压时可以在其本身上盘卷的软壁软管。（参见扁置软管layflathose）

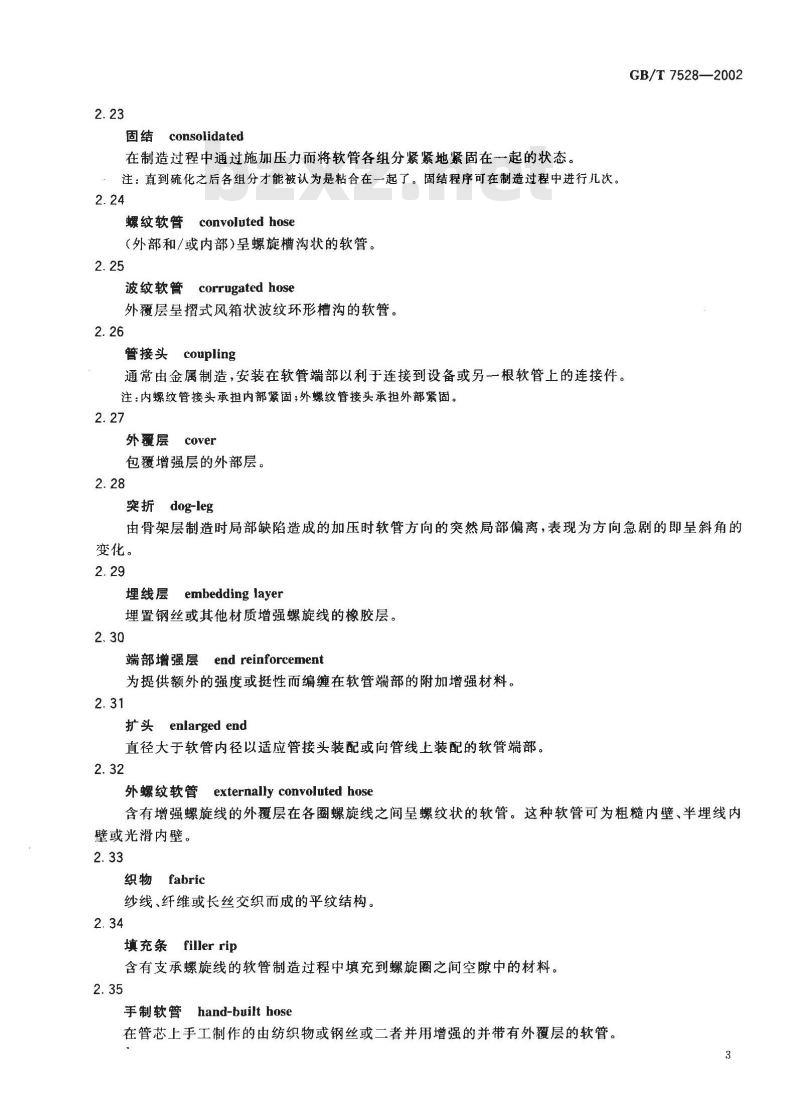

固结 consolidated
在制造过程中通过施加压力而将软管各组分紧紧地紧固在一起的状态。注：直到硫化之后各组分才能被认为是粘合在一起了。固结程序可在制造过程中进行儿次。2.24
convoluted hose
螺纹软管
（外部和/或内部)呈螺旋槽沟状的软管。2.25
波纹软管corrugatedhose
外覆层呈擢式风箱状波纹环形槽沟的软管。2.26
管接头coupling
通常由金属制造，安装在软管端部以利于连接到设备或另一根软管上的连接件。注：内螺纹管接头承担内部紧固；外螺纹管接头承担外部紧固。2.27
外覆层
包覆增强层的外部层。
突折dog-leg
GB/T 7528—2002
由骨架层制造时局部缺陷造成的加压时软管方向的突然局部偏离，表现为方向急剧的即呈斜角的变化。
埋线层embeddinglayer
埋置钢丝或其他材质增强螺旋线的橡胶层。2.30
端部增强层
end reinforcement
为提供额外的强度或挺性而编缠在软管端部的附加增强材料。2.31
扩头enlarged end
直径大于软管内径以适应管接头装配或向管线上装配的软管端部。2.32
externally convoluted hose
外螺纹软管
含有增强螺旋线的外覆层在各圈螺旋线之间呈螺纹状的软管。这种软管可为粗糙内壁、半埋线内壁或光滑内壁。
织物fabric
纱线、纤维或长丝交织而成的平纹结构。2.34
填充条fillerrip
含有支承螺旋线的软管制造过程中填充到螺旋圈之间空隙中的材料。2.35
手制软管hand-built hose
在管芯上手工制作的由纺织物或钢丝或二者并用增强的并带有外覆层的软管。3
GB/T7528—2002
硬壁软管hardwall hose
管壁中含有刚性或半刚性材料同心支承螺旋线的软管。2.37
螺旋帘线（软管中）helical cord（in hose）由环绕软管管体螺旋缠绕的一片或几片帘线而形成的增强层。2.38
螺旋helix
环绕软管管体或在软管管体之内缠绕一根钢丝或其他增强材料而形成的形状。2.39
螺旋角helix angle
任一螺旋增强股与轴线平行线的夹角。2.40
软管hose(pl. hoses)
由内衬层、增强层、通常还有外覆层构成的可曲挠管。2.41
软管组合件hose assembly
端或两端装配有管接头的软管。2.42
管壁hose wall
软管内外表面之间的材料。
液压软管hydraulic hose
预定用于承受高压的带有编织或缠绕增强层的软管。2.44
Ehydrostatic stability
液压稳定性
在规定压力下承受一定限度的长度、直径变化及扭转的能力。2.45
液压稳定性试验hydrostatic stability test在规定压力下测量软管长度、直径变化及扭转的非破坏性试验。2.46
脉冲impulse
可循环的产生突发应力的短持续期的压力。2.47
脉冲试验impulse test
脉冲压力试验，通常适用于高压液压软管。2.48
隔离层insulating layer
增强层之间的橡胶层。
内径 internal diameter
软管内腔的直径
注：该术语的量纲为mm（毫米）。4
弯折kinking
过度弯曲从而导致软管内腔封闭或部分封闭和(或)永久变形的软管变形。2.51
针织软管　knitted hose
纺织纤维增强线以互锁环式构形铺放的软管。2.52
针织层knitted ply
纤维以互锁环式构形铺放成一连续管状结构的纺织纤维增强层。2.53
搭接lap
自身重叠或类似的部分，通常为一预定的量。2.54
搭接缝lap seam
一片材料的边平直重叠在另一片材料边上而形成的接缝。2.55
螺旋向lay
-股增强材料沿其纵轴前进一整圈的走向。2.56
扁置软管layflat hose
GB/T 7528—2002
内部不加压时塌癌成内腔表面相接触、软管呈现扁平断面状这样一种程度的软壁软管。2.57
lining
内衬层
软管最里层连续全橡胶或全塑料或全橡塑共混物的部分。2.58
机制软管
Fmachine-made hose
用机器而不是以手工在管芯上制作的软管，尤其是夹布软管。2.59
管芯 mandrel
某些类型软管制造所使用的圆形断面的刚性的或软的杆或管。2.60
芯法制作的（软管）
mandrel built
在管芯上制作的(软管）。
芯法手制软管
mandrel-made hose
手工制作、在管芯上硫化的软管。2.62
minimum bend radius
最小弯曲半径
软管在使用中可以弯曲的最小规定半径。（参见弯曲半径bend radius）
Fmoulded hose
模制软管
在刚性模具中或在铅套内硫化然后将它们脱掉的软管。5
GB/T 7528—2002
管接头固定钢丝nipplewire
［参见（管接头）固定钢丝binding-inwire]2.65
公称内径
nominal bore
软管内径的引用号。
注：该术语无量纲。
outside diameter
软管截面外表的直径。
注：该术语的量纲为mm(毫米)。2.67
节距pitch
平行于轴线测量的螺旋线上的一个点与该螺旋线下一圈上的相应点之间的距离。2.68
裸端plain end
软管未加防尘帽或未保护的端部。2.69
塑料软管plasticshose
带有织物材料增强层和塑料外覆层的塑料软管。2.70
增强层ply（pl.plies）
增强材料层（一层或多层）
（参见增强层reinforcement）
层间粘合强度plyadhesion
分离软管两个相邻层所需的力。2.72
爆玉米花
popcorning
因缠卷期间在内衬层中形成并截留的冷凝水在其后的使用期间爆胀而在蒸汽软管内衬层中所产生的效应。
刺孔pricking
为防止在增强层缝隙中的圈气膨胀而在外覆层上形成气泡而对软管外覆层进行的穿刺。2.74
试验压力
proof pressure
在非破坏性试验期间施加并保持一段规定时间的用以证明结构完整性的压力。注：该术语的单位为 MPa(兆帕)。2.75
试验压力试验 proof pressure test证明软管结构完整性的压力保持试验。2.76
reeling diameter
卷取直径
缠卷软管而不产生折曲或变形损坏的卷筒最小直径。（参见可折叠软管collapsiblehose）2.77
增强层reinforcement
软管的非橡胶加强组分。
（参见骨架层carcass）
增强角 reinforcement angle
增强线与平行于软管轴线的线相交形成的角度。2.79
粗糙内壁软管
rough bore hose
钢丝增强螺旋线或其形状暴露于内壁上的软管。2.80
橡胶软管rubber hose
带有金属丝或纤维增强层，通常还有外覆层的硫化橡胶管。2.81
纯胶管rubber tubing
无增强层的硫化橡胶制作的可曲挠的管。2.82
密封端（拒用）sealed end(deprecated）(参见冠封端 capped end）。
半埋线软管semi-embeddedhose
GB/T 7528—2002
条钢丝或其他材料的同心螺旋线埋置在内衬层中只有部分螺旋线外露的软管。2.84
光滑内壁软管
smooth bore hose
内衬层内表面上不显露增强钢丝螺旋线或其形状的软管。2.85
软端soft end
除掉刚性或半刚性增强层以便装配管接头的软管端部。2.86
软壁软管softwall hose
无刚性或半刚性材料支承螺旋线的软管。2.87
间距 spacing
平行于螺旋线轴线测量的相邻钢丝环之间的距离，即，节距减去钢丝宽度。也可应用于环式或其他环类增强层。
螺旋布线　spiral lay
根据角度和行程(即节距)在软管或圆筒状制品中铺放缠绕增强层的方式。（参见布线角angleof lay）。
5 spiral wrapping
缠绕包布
GB/T7528—2002
使用一条沿软管螺旋搭接缠绕的窄布条在硫化期间向软管施加外压的方法。2.90
缠绕软管spiralledhoseWww.bzxZ.net
用与相邻层呈反向螺旋的缠绕股增强的软管。2.91
接头splice
以直面或斜面方式搭接或对接并通过硫化或以机械方式保持在一起的接合处。2.92
static bonding
静电连线
为消除静电荷而使用导电性材料。2.93
Estatic conductivity
导静电性
为消散静电提供通路的能力。
静电导线
static wire
组合在软管中导静电的金属线。2.95
straight end
结构和尺寸与软管管体相同的软管端部；是与软管长度方向成直角切割产生的。2.96
直包水布straight wrapping
经线与软管轴线平行包卷到软管上以便在硫化期间向软管施压使其固结的薄型织物。2.97
热塑性塑料软管thermoplastics hose用一埋置在管壁中或铺放在管壁外面的半刚性塑料螺旋线增强的可曲挠塑料管。2.98
tolerance
测量值处于其内的规定范围。
非增强软管tubing
无增强层的聚合物制成的可曲挠的管。2.100
当承受内压或外扭力时环绕软管纵轴线的转动。2.101
真空试验
vacuum test
软管在真空下抗塌癌性能的试验。2、102
机织织物或圆织软管外套层中的纵向线。2.103
翘曲warping
加压时因结构不对称或有缺陷引起的软管在长度方向上的偏位。8
钢丝增强的wire reinforced
含有钢丝以提高强度、增强尺寸稳定性或赋予抗压扁性能的2.105
钢丝增强软管
wire reinforced hose
主要增强材料为钢丝的软管。
工作压力working pressure
使用期间软管预定承受的最大压力，包括预期的瞬时冲击。注：该术语的量纲为MPa(兆帕）。2.107
working temperature
工作温度
软管预定可使用的最高或最低温度。2.108
机织织物woven fabric
GB/T 7528--2002
由两组交织的纱线或长丝，一组平行于织物的轴向，另一组垂直于织物的轴向，构成的平纹织物。2.109
圆织软管woven hose
增强层用圆织的方法铺放的软管。2.110
包布硫化wrapped cure
使用带张力的织物条施加外压的硫化过程。（参见spiralwrapping缠绕水包布）2. 111
夹布软管wrapped plyhose
机织织物增强层缠卷成层的软管。2.112
水包布印纹，布纹
wrapper marks
硫化期间所使用的材料在软管表面上留下的印痕；其特点通常是呈现纺织物花纹和水包布边缘印迹。
（参见布纹表面clothmarked finish）2.113
自由长度free length
在自由状态下软管组合件中，管接头之间的软管部分的长度。9
GB/T 7528-2002
半埋线软管
包布硫化·
爆破压力
爆玉米花
编织层
编织角
编织软管
扁置软管
波纹软管
布纹·
布纹表面
布线角…
层间粘合强度
缠绕包布
缠绕软管
纯胶管
粗糙内壁软管
搭接缝
导静电性
端部增强层
非增强软管
封闭端（拒用）
钢丝增强的
钢丝增强软管·
隔离层
工作温度
工作压力·
公称内径
骨架层
（管接头）固定钢丝
冠封端
管接头
管接头固定钢丝
管接头固定钢丝
管体钢丝
光滑内壁软管
缓冲层
机织织物·
机制软管
夹布软管
静电导线
静电连线
卷取直径
铠装层…
铠装软管
可折叠软管
螺纹软管
.·2.111
