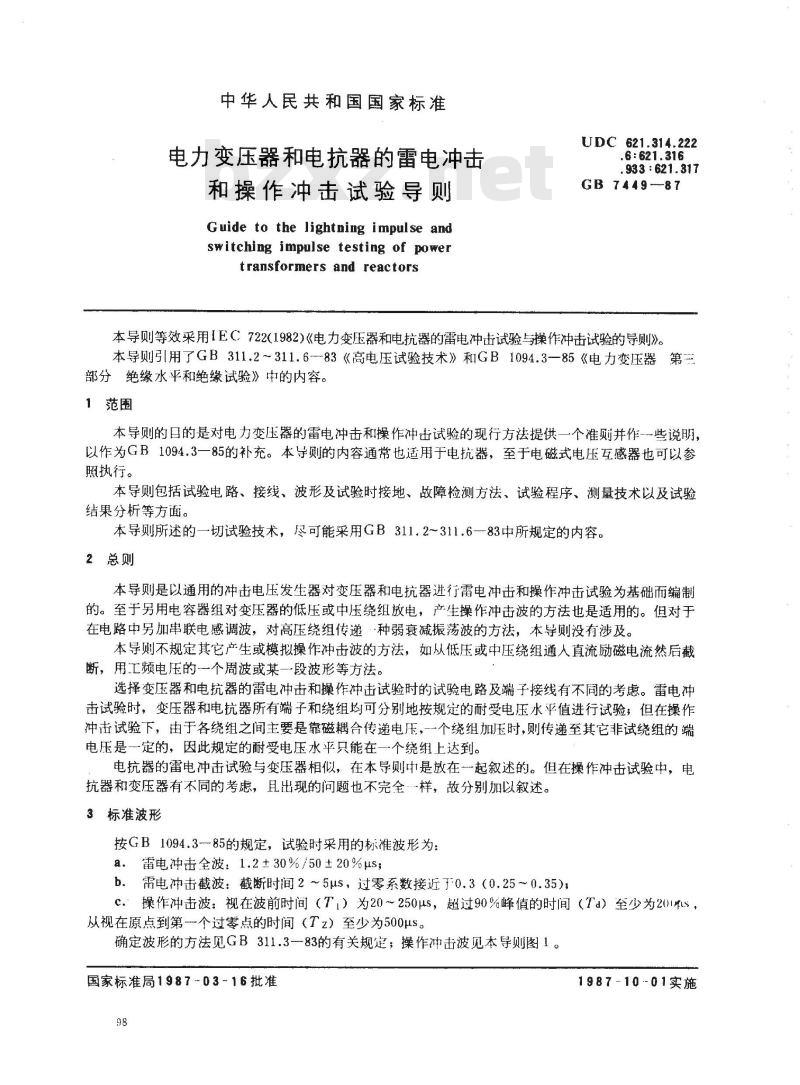

中华人民共和国国家标准
电力变压器和电抗器的雷电冲击和操作冲击试验导则
Guide to the lightning impulse andswitching impulse testing of powertransformers and reactors
UDC 621.314.222
6: 621.316
933621.317
GB 7449-87
本导则等效采用IEC722(1982)《电力变压器和电抗器的雷电冲击试验与操作冲击试验的导则》。本导则引用了GB311.2～311.683《高电压试验技术》和GB1094.3-85《电力变压器第三部分绝缘水平和绝缘试验》中的内容。1范围
本导则的日的是对电力变压器的雷电冲击和操作冲击试验的现行方法提供一个准则并作-一些说明，以作为GB1094.3一85的补充。本导则的内容通常也适用于电抗器，至于电磁式电压互感器也可以参照执行。
本导则包括试验电路、接线、波形及试验时接地、故障检测方法、试验程序、测量技术以及试验结果分析等方面。
本导则所述的一切试验技术，尽可能采用GB311.2~311.6-83中所规定的内容。2总则
本导则是以通用的冲击电压发生器对变压器和电抗器进行雷电冲击和操作冲击试验为基础而编制的。至于另用电容器组对变压器的低压或中压绕组放电，产生操作冲击波的方法也是适用的。但对于在电路中另加串联电感调波，对高压绕组传递种弱衰减振荡波的方法，本导则没有涉及。本导则不规定其它产生或模拟操作冲击波的方法，如从低压或中压绕组通人直流励磁电流然后截断，用工频电压的一个周波或某一段波形等方法。选择变压器和电抗器的雷电冲击和操作冲击试验时的试验电路及端子接线有不同的考虑。雷电冲击试验时，变压器和电抗器所有端子和绕组均可分别地按规定的耐受电压水平值进行试验，但在操作冲击试验下，由于各绕组之间主要是靠磁耦合传递电压，一一个绕组加压时，则传递至其它非试绕组的端电压是一定的，因此规定的耐受电压水平只能在一个绕组上达到。电抗器的雷电冲击试验与变压器相似，在本导则中是放在一起叙述的。但在操作冲击试验中，电抗器和变压器有不同的考虑，且出现的问题也不完全样，故分别加以叙述。3标准波形
按GB1094.3-85的规定，试验时采用的标准波形为：a．雷电冲击全波：1.2±30%/50±20%μs；b．需电冲击截波：截断时间2～5μs，过零系数接近于0.3（0.25～0.35），c.操作冲击波：视在波前时间（T1）为20～250μs，超过90%峰值的时间（Ta）至少为20Ims，从视在原点到第一个过零点的时间（Tz）至少为500μs。确定波形的方法见GB311.3一83的有关规定；操作冲击波见本导则图1。国家标准局1987-03-16批准
1987-1001实施
试验电路
90%~: +
GB7449—87
a变压器
b电抗器

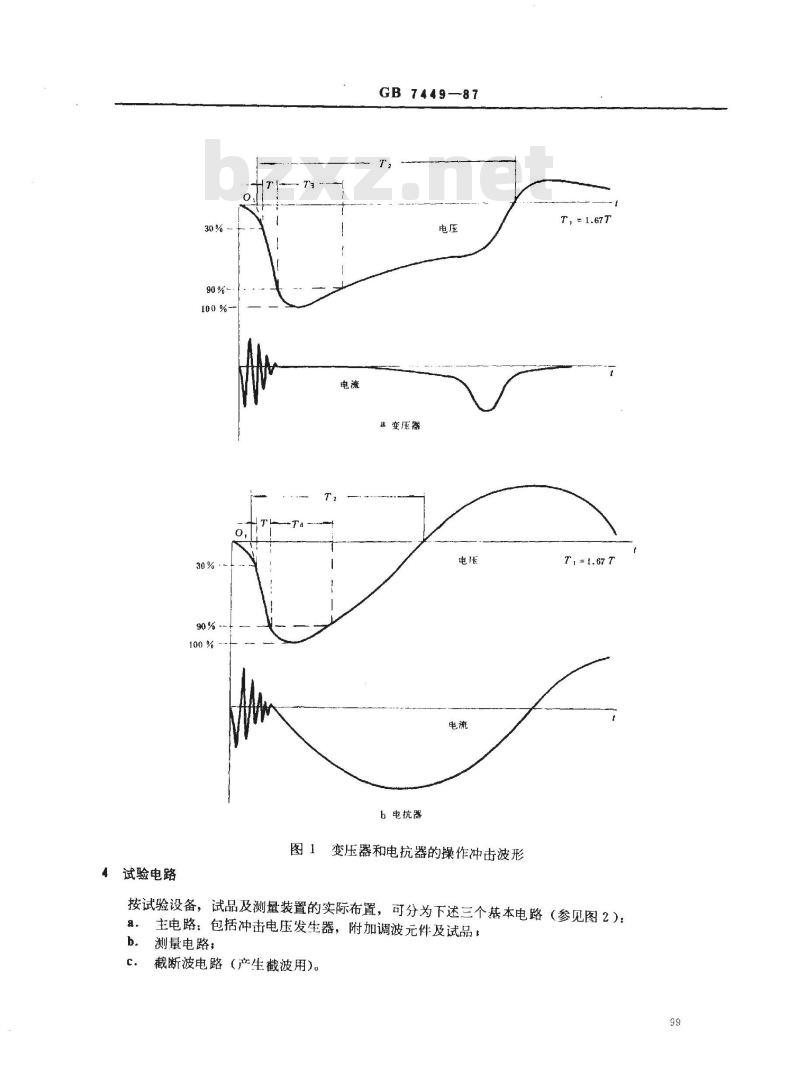

图1变压器和电抗器的操作冲击波形T,-1.67T
T, = 1. 67
按试验设备，试品及测量装置的实际布置，可分为下述三个基本电路（参见图2）：主电路：包括冲击电压发生器，附加调波元件及试品：a.
测量电路；
截断波电路（产生截波用)。
冲击发生器
截断简隙
GB 7449—87
电压测量电路
分流器
警号接地点

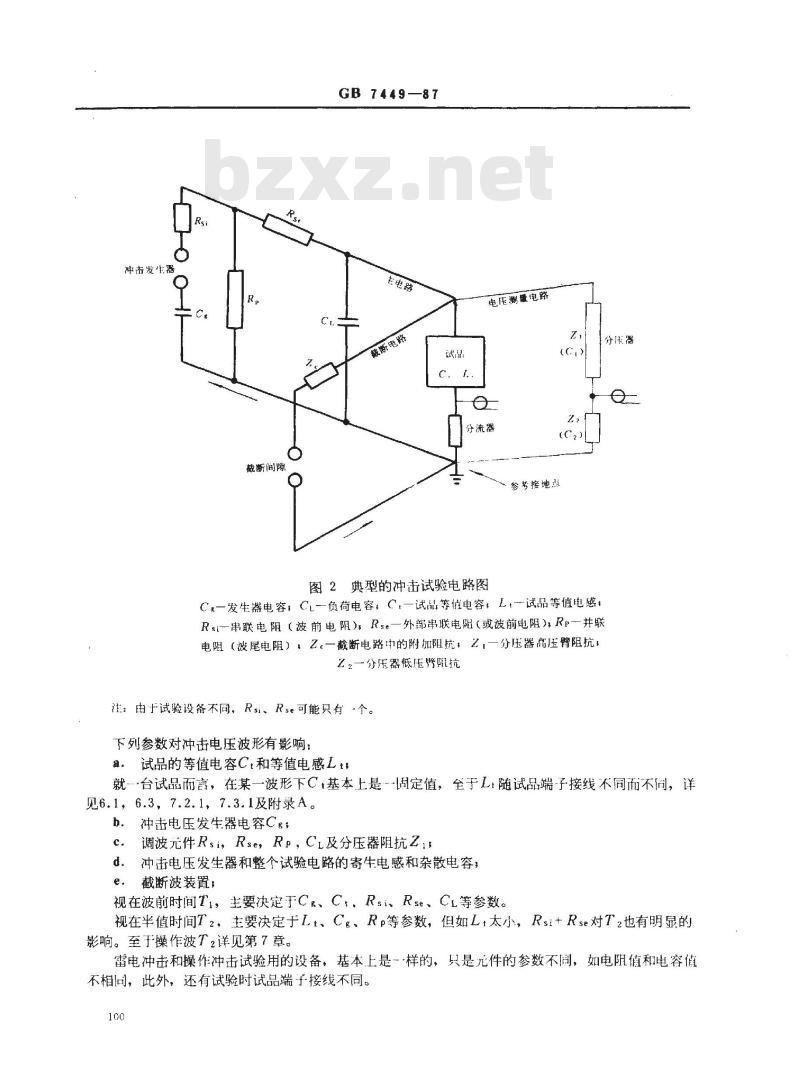

图2典型的冲击试验电路图
C一发生器电容，CL一负荷电容，C一试品等值电容，L.一试品等值电感：分压器
Rsi-串联电阻（波前电阳），Rse一外部串联电阳（或波前电阻）：Rp-并联电阻（波尾电阻），乙。一截断电路中的附加阻抗，Z，一分压器离压臂阻抗Z2一分压器低压臂阻抗
注：由十试验设备不同，Rsi、Rse可能只有个。下列参数对冲击电压波形有影响：试品的等值电容C.和等值电感Lt，a.
就台试品而，在某一波形下C，基本上是--固定值，至于Lt随试品端子接线不同而不间，详见6.1，6.3，7.2.1，7.3.1及附录A。b.
冲击电压发生器电容Cg
调波元件Rsi，Rse，Rp，CL及分压器阻抗Z,冲击电压发生器和整个试验电路的寄生电感和杂散电容；d.
截断波装置；
视在波前时间Tl，主要决定于Cg、C：、Rsi、Rse、CL等参数。视在半值时间T2，主要决定于Lt、Cg、Rp等参数，但如Lt太小，Rsi+Rse对T2也有明显的影响。至于操作波T2详见第7章。雷电冲击和操作冲击试验用的设备，基本上是样的，只是件的参数不同，如电阻值和电容值不相同，此外，还有试验时试品端子接线不同。100
GB7449-—87

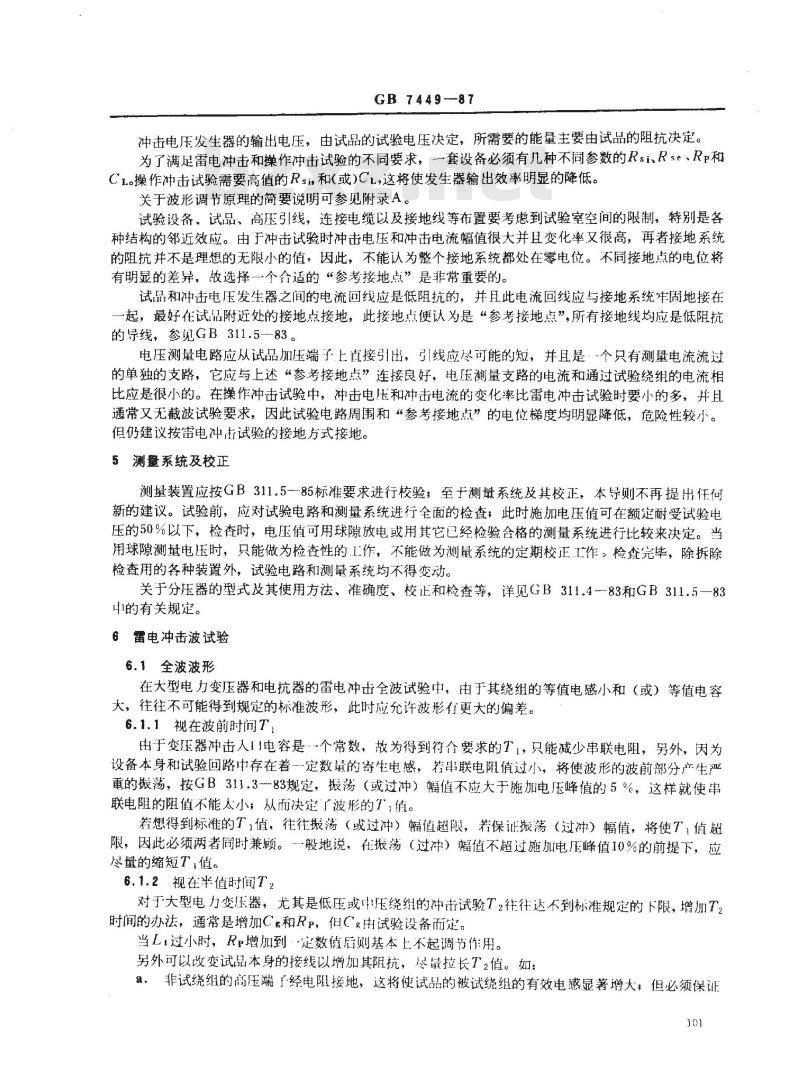

冲击电压发生器的输出电压，由试品的试验电压决定，所需要的能量主要由试品的阻抗决定。为了满足雷电冲击和操作冲击试验的不同要求，一套设备必须有几种不同参数的Rsi、Rse、Rp和CL.操作冲击试验需要高值的Rsi,和(或)CL,这将使发生器输出效率明显的降低。关于波形调节原理的简要说明可参见附录A。试验设备、试品、高压引线，连接电缆以及接地线等布置要考虑到试验室空间的限制，特别是各种结构的邻近效应。由于冲击试验时冲击电压和冲击电流幅值很大并且变化率又很高，再者接地系统的阻抗并不是理想的无限小的值，因此，不能认为整个接地系统都处在零电位。不同接地点的电位将有明显的差异，故选择一个合适的“参考接地点”是非常重要的。试品和冲击电压发生器之间的电流回线应是低阻抗的，并且此电流回线应与接地系统牢固地接在一起，最好在试品附近处的接地点接地，此接地点便认为是“参考接地点”，所有接地线均应是低阻抗的导线，参见GB311.5—83。
电压测量电路应从试品加压端子上直接引出，引线应尽可能的短，并且是·个只有测量电流流过的单独的支路，它应与上述“参考接地点”连接良好，电压测量支路的电流和通过试验绕组的电流相比应是很小的。在操作冲击试验中，冲击电压和冲击电流的变化率比雷电冲击试验时要小的多，并且通常又无截波试验要求，因此试验电路周围和“参考接地点”的电位梯度均明显降低，危险性较小。但仍建议按雷电冲街试验的接地方式接地。5测量系统及校正
测量装置应按GB311.5-85标准要求进行校验；至于测量系统及其校正，本导则不再提出任何新的建议。试验前，应对试验电路和测量系统进行全面的检查，此时施加电压值可在额定耐受试验电压的50%以下，检查时，电压值可用球隙放电或用其它已经检验合格的测量系统进行比较来决定。当用球隙测量电压时，只能做为检查性的工作，不能做为测量系统的定期校正工作。检套完毕，除拆除检查用的各种装置外，试验电路和测量系统均不得变动。关于分压器的型式及其使用方法、准确度、校正和检查等，详见GB311.4--83和GB311.5-8341的有关规定。
6雷电冲击波试验
6.1全波波形
在大型电力变压器和电抗器的雷电冲击全波试验中，由于其绕组的等值电感小和（或）等值电容大，往往不可能得到规定的标准波形，此时应允许波形有更大的偏差。6.1.1视在波前时间T
由于变压器冲击人门电容是个常数，故为得到符合要求的T1，只能减少串联电阻，另外，因为设备本身和试验回路中存在着一定数量的寄生电感，著串联电阻值过小，将使波形的波前部分产生严重的振荡，按GB311.3-83规定，振荡（或过冲）幅值不应大于施加电压峰值的5%，这样就使串联电阻的阻值不能太小；从而决庭了波形的？，值。若想得到标准的T，值，往往搬荡（或过冲）幅值超限，若保证振荡（过冲）幅值，将使T，值超限，因此必须两者同时兼顾。--般地说，在荡（过冲）幅值不超过施加电压峰值10%的前提下，应尽量的缩短T,值。
6.1.2视在半值时间T2
对于大型电力变压器，尤其是低压或中压绕组的冲击试验T2往往达不到标准规定的下限，增加T2时间的办法，通常是增加C.和RP，伯C由试验设备而定。当L过小时，R增加到·定数佳居则基本上不起调节作用。另外可以改变试品本身的接线以增加其阻抗，尽量拉长T2值。如：a：非试绕组的高压端子经电阻接地，这将使试品的被试绕组的有效电感显著增大，但必须保证J01
GB 7449—87

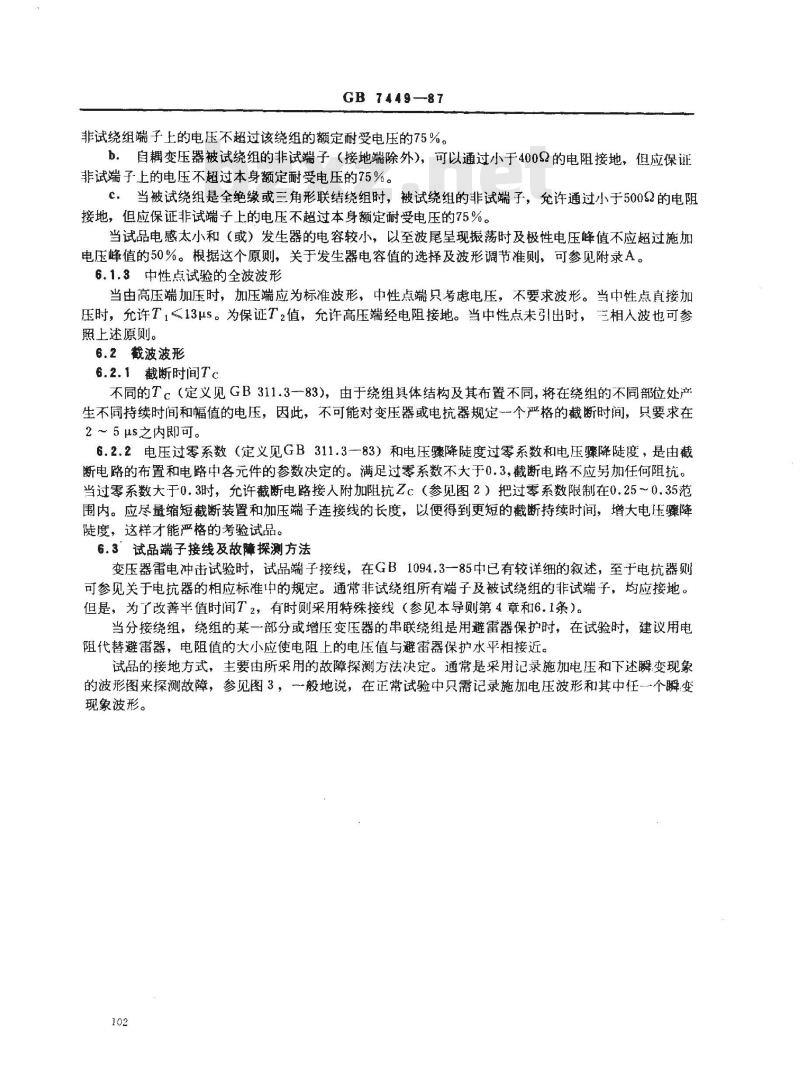

非试绕组端子上的电压不超过该绕组的额定耐受电压的75%。b。自耦变压器被试绕组的非试端子（接地端除外），可以通过小于4009的电阻接地，但应保证非试端子-上的电压不超过本身额定耐受电压的75%。C：当被试绕组是全绝缘或三角形联结绕组时，被试绕组的非试端子，允许通过小于500Q的电阻接地，但应保证非试端子上的电压不超过本身额定耐受电压的75%。当试品电感太小和（或）发生器的电容较小，以至波尾呈现振荡时及极性电压峰值不应超过施加电压峰值的50%。根据这个原则，关于发生器电容值的选择及波形调节准则，可参见附录A。6.1.3中性点试验的全波波形
当由高压端加压时，加压端应为标准波形，中性点端只考虑电压，不要求波形。当中性点直接加压时，允许T，<13μs。为保证T2值，允许高压端经电阻接地。当中性点未引出时，三相人波也可参照上述原则。
6.2截波波形
6.2.1截断时间Tc
不同的Tc（定义见GB311.3-~83)，由于绕组具体结构及其布置不同，将在绕组的不同部位处产生不同持续时间和幅值的电压，因此，不可能对变压器或电抗器规定一个严格的截断时间，只要求在2 ～ 5 μs之内即可。
6.2.2电压过零系数（定义见GB311.3-83）和电压骤降陡度过零系数和电压骤降陡度，是由截断电路的布置和电路中各元件的参数决定的。满足过零系数不大于0.3，截断电路不应另加任何阻抗。当过零系数大于0.3时，允许截断电路接人附加阻抗Zc（参见图2）把过零系数限制在0.25～0.35范围内。应尽量缩短截断装置和加压端子连接线的长度，以便得到更短的截断持续时间，增大电压骤降陡度，这样才能严格的考验试品。6.3”试品端子接线及故障探测方法变压器雷电冲击试验时，试品端子接线，在GB1094.3一85中已有较详细的叙述，至于电抗器则可参见关于电抗器的相应标准中的规定。通常非试绕组所有端子及被试绕组的非试端子，均应接地。但是，为了改善半值时间T2，有时则采用特殊接线（参见本导则第4章和6.1条）。当分接绕组，绕组的某一部分或增压变压器的串联绕组是用避雷器保护时，在试验时，建议用电阻代替避雷器，电阻值的大小应使电阻上的电压值与避雷器保护水平相接近。试品的接地方式，主要由所采用的故障探测方法决定。通常是采用记录施加电压和下述瞬变现象的波形图来探测故障，参见图3，一般地说，在正常试验中只需记录施加电压波形和其中任-个瞬变现象波形。
电压测载电路C
GB7449—87
图3雷电冲击试验中的端子接线和故障探测方法a--中性点电流，b-电容传递电流c一池箱电流d一传递电压
中性点电流：即通过被试绕组的电流，由被试绕组的接地端引出，电容传递电流：即传递到邻近绕组的电流；b.
油箱电流：即传递到油箱上的电流：d.
传递到非试绕组上的电压。
a·、b.和c.的总和称为“线电流”。电抗器试验时，方法b.和方法d.是不适用的，方法c。因灵敏度比其它方法低，仅作为一一种辅助的瞬变现象记录方祛。6.4
试验程序
一般地说，试验程序包括试验方法和试验顺序。优先采用触发型截断间隙，因为它能保持截波的截断时间稳定，便于对所记录的波形进行比较，并且在全截波试验时，试验电路和各元件参数可以统，试验顺序按GB1094.3一85的规定进行。注：若因设备条件所限，也允许采用简单的球闻隙产生截被，此时若采用全、截波交替试验，因电路需反复变换件参数，试验费时甚多，难度较大，因此允许截波、全波分别试验。在降低电压下应分别校正测量装置。冲击电压直接加在被试端子上是一种常用的、优先采用的方法，不过，在某些特殊情况下，如低压或中压绕组在运行时不会直接受到与其相连接系统中来的雷电过电压，故对低压或中压绕组可采用“传递冲击”方法。此时，低压或中压绕组和高压绕组的冲击试验同时进行，在这种情况下，传递电压的波形可以不考虑，只要求电压值达到规定的水平。采用的办法可详见GB1094.3一85中说明，但应注意有时低压或中压绕组可能无法达到规定的试验电压值，对于三角形联结绕组，相间可能会出现较高的电压，而使相间的内、外绝缘有受到损伤的危险，所以降压或中压的电压值同样也受到限制。采用这种方式试验时，必须在预加的降低电压下，测得高、低（4）各端了电压及相间电压，经计算后确定最后加压值，如低压或中压绕组不能达到所规定的试验电压值，则不能采用这种方法。注：在油箱内部，例如在绕组的某些段间或整个绕组上装有不带间隙的非线性元件时，建议在施加仑试验电103
GB 7449—87www.bzxz.net
之前，逐级升压，打所记录的波形图的变化，找出变化规律，方可施加全试验电，值将非线性元件用于铁心接地或两端接有放电间隙时，则光法找出波形图变化规律。6.5示波器记录
6.5.1概述
按GB1094.3-85中的规定应记录：a。外施电压波形，
b，至少一个瞬变现象的波形（见6.3条）。即至少需要两个独立的记录通道。必须记录外施电压的波形，至于记录其它瞬变现象，可根据所采用的故障探测方法来选择。为了便于对试验结果进行分析及使全试验电压下和降低电压的波形图便于比较，最好利用示波器上合适的衰减器，使相对应的波形图均具有相同的幅值。6.5.2电压波形记录
。波形测定
在调节试验电路参数时，需要详细的记录电压波形，全波波形需记求：波前部分，·般示波器扫描时间可选择为10us之内（中性点试验时可以更长些），波尾部分，应能计算出半值时间，有时还需记录出第一个反峰值。截波波形需记录：从零至第·个反峰值出现后的个波形、波器扫描可选择在10μs左有。
b．试验波形记录
主要是为了记录波形的峰值，并且尽可能记录较长时间的波形变化情况，通常示波器扫描时间可选择为：
对于全波，不小于50μs
对于截波，10～25μs。
在正常试验中，般采用…个时间来记录波形是足够的，但试验出现疑问时，为了便于判断，则可能需要几种不同扫描时间的记录。6.5.3电流波形记录
一般地说，记录瞬变电流的变化，是探测故障较灵敏的方法，因此观察电流波形图的变化情况，是试验结果分析的主要依据。
记录电流波形图，根据波形形状和持续时间不同，可能需要二个或更多的扫描时间同时记录，为了波形清楚起见，也可以选择线性扫描或指数扫描，以保证：a。尽可能地得到包括波形峰值附近处的高频分量在内的清晰波形；b．尽可能地得到电流波形变化的主要过程。对于具体的扫描时间，由于每台变压器的响应特性不同，波的传播过程与绕组结构有·定的关系，因此，很难拟定-个确切的规定。全波试验当记录中性点电流时，上述情况a.可选择为10～20us，情况b.至少要记录到电感电流达到峰值之后，以便观察是否存在段间或间出现击穿的短路故障，通常扫描时间可选择为100～200μs，当记录电容传递电流时，通常两种情况可以用同扫描，时间约为10～50μs，截波试验的扫描时间一般亦可选择为10～50μs。7操作冲击试验
7.1特殊说明
变压器和电抗器对操作冲击波的响应有较大差异，这是因为变压器有个完全闭合的磁路，并且操作冲击波持续时间较长，因此，在铁芯中将出现相当多的磁通、试品等效电感是个变量，而电抗器则不同。此外，二者的波形问题，试验程序等也各不相同，所以对这两种设备的试验问题分别叙述。7.2变压器
7.2.1波形
GB 7449--87
按GB1094.3一85的规定，视在波前时间T，为20～250us，从视在原点到第：-个过零点时间T2500μs，超过90%峰值持续时间T200μs（参见图1a），可见操作波试验时对波前时间的要求并不严格，只是要求有足够长的时间以保证绕组上的电压分布基本上均匀即可。当波尾部分出现振荡时，对反极性峰值的要求仍然同雷电冲击全波·样，应不大于施加电压峰值的50%。波前时间是由绕组的等值电容、负荷电容和肆联电阻（参见图2）等参数决定的，波前时间的调节问题基本与雷电冲击全波试验调波相同。波尾时间，不仅受电路各种参数影响，而丑还可能受到磁密达到饱和的影响，“H铁芯磁饱和时，试品等值电感骤降，使波形迅速下跌过零，绝大多数变压器在全试验电压下铁芯将达到磁饱和，因此波尾时间不能用半值时间来表征，而用T2和d表征（参见图1a)。铁芯达到饱和的时间与铁芯尺寸，剩磁情况和施加电用高低有关。施加电压相间的操作冲击波，为了保证各次波形致，必须使加压前铁芯的起始磁化状态相间。降低电压下的波形不可能与全试验电压下的波形完全相同，在降低电儿下；·般铁不出现磁饱和，甚至有时在全试验电压下，也可能不出现磁饱和，如果铁芯出现饱和，对波形的影响大小与其饱和程度有关，因此在降低电压下，只能确定T和72。只有在施加第次全试验电压之后，才能确定T2。由于变压器不同铁芯柱的磁阻也不完全相同，因此各相试验时，波形的波尾形状也可能有差异。7.2.2试品端子接线和故障探测方法按照GB1094.3一85的要求，对于三相变压器只允许采用·-种接线。如图4所示，其中性点总是接地的，一相加压另两个非试相端子可以连接在起，对于三角形联结绕组非试端了必须开路，般不允许非试绕组短路。因为对操作冲击试验，这种短路的效应基本上：与感应离压试验时相同。.5
电压測电路
电流测磁电路
虚线表小冲击波施加」角接绕组时的接线+0.50
图4操作冲击试验中的端子接线和故障探测方法105
GB 7449 --87
选择哪一个绕组直接施加电压及此电压值的大小，·般可由制造！决定，施加电压值的大小，必须保证最高额定电压绕组上的端电压，达到额定耐受电压水平。虽然操作冲击波的基本波形部分是通过电磁感应传递的，从理论上来讲当对一相端子施加电压U时，非试相端于-上的电压将为0.5U，相间电压为1.5U，但是，由于相间耦合电容，每相本身的电容和电感等将能引起附加的振荡，并选加在基本传递波上，所以，在实际试验时若不采取适合措施的话，非试端于-上的电压要高于0.5U，相间电压也高于1.5U（参见附录B图B14）。通常采用在非试相端子上接人电阻负载，把非试相的电压限制为0.5倍的被试相所施加的电压；当非试相接人电阻时，将使非试相波形的波前时间拉长，这样被试相端电压波形和非试相端电压波形的T值有差异，从而使相间电压可能略小于1.5倍的施加电压，这是允许的。对于自耦变压器的被试相非试端子（接地端除外），也可能产生振荡，使电压超过本身的额定耐受电压，对此亦可采取上述措施加以限制。故障判断方法，般只用施加电压的波形图就够了，当采用低压或中压加压，还需记录高压端的波形，对于加压绕组的接地电流，可作为…种辅助的故障判断方法。观察电压波形的过零时间和电流波形峰值时间之间的差异，可以帮助判断是否发生故障。注：对上壳式及无三角形联结绕组的五柱式变压器，由于磁通不完全通过非试相铁芯柱上的绕组，故相间电压不能达到1.5倍的相对地电压。
7.2.3试验程序
每相分别施加操作冲击波，顺序为：a．至少次降低电压（为额定耐受电压的50～75%）的负极性冲击波。b。施加合适的正极性操作冲击或正极性直流电压以产生剩磁。C．次额定耐受电压的负极性冲击，第二、第三次加压前均应重复前-项，以产生剩磁。产生剩磁的优先采用方法是施加反极性（即正极性）操作冲击波，为使各次施加全电压时的波形相同，应使剩磁点保持不变，此点最好是“饱和剩磁点”。通常反极性励磁的电压不大于试验电压的60%，次数为1～2次，这样般能满足三次全试验电压下波形相同。7.2.4示波器记录
7.2.4.1概述
在操作冲击波试验中，七要应记录被试绕组端子上的电压值，但是，1正如第7.2.2款所述，由于非试相端了对地电压可能过大，至少要对这些电压进行检套。电压波形图的变化，通常也能显示非试绕组上的任何故障，亦可记录冲击电流波形图，在许多情况下，可以给出有关故障的补充信息。记录操作冲击波波形，应使用电容分压器。7.2.4.2电压波形记录
a，波形测定
在调节电路参数，决定波形的情况下，当记录波前时间时，其示波器扫描时间必须大于波形峰值出现的时间，通常为100～300μs，当记录波尾时间时，由于只需确定T。值，扫描时间通常为500～1000μsg
b．试验波形记求：
为了记录波形的峰值和对任何可能出现的故障进行探测，要求示波器扫描时闻应足够长，至少应大于T，值，其至应大于第个反极性峰值出现的时间，通常为1000～2000μs。7.2.4.3电流波形记录
在实际试验中，最好也记录直接加压绕组的电流波形，该电流包括下述三部分：a。初始脉冲；
b、电压被形波尾部分相对应的缓慢且均匀上升的电流；c，（电压波形过零点相对应的电流峰值。106
GB 7449--87
记求电流波形时示波器扫描时间，通常与记录电压波形时扫描时间相同。最好再选用种快一些的扫描时间，来记录初始脉冲部分的电流。7.3电抗器
7.3.1波形　
电抗器操作冲击试验波形，仍然用T，/Td和72来表征，其规定与变压器的规延柜同（参见图1b及附录B图B16）。电抗器上得到的波形呈-余弦衰减波，试品由于磁路不闭，铁芯不出现饱和现象，基本上是-个恒定的电感参数。波形主要用频率及衰减系数来表征，频率主要出电抗器的等值电感和冲击电压发生器的主电容决定（参见附录A中的A2)。波前时间T，仍与变压器那样，主要由绕组的等值电容，负载电容和串联电阻等决定（参见附求A中的A1)，T，要求有足够长，以保证被试绕组上电压分布均。当T,较大时，衰减系数也较大，T2则相应的缩短，当7较小时，将使反极性峰值增加，有时可能达到75%的全试验电压水半。对丁反峰值的限制仍然与变压器样，为第个峰值的50%以下。这样就基本上决定了电路利波形的各种参数。电抗器操作冲击试验时，在降低电压下和全试验电压下，波形应基本上是相同的。对于大型电抗器的操作冲击试验，有时也很难得到规定的标准波，允许有较大的偏差，但应尽量的接近标准波。
7.3.2试品端了接线和故障探测
由于严每相只有·个绕红，试验电压只能加到被试绕组的高端了上，另一端应接地。故障探测，像变压器那样，通常只记求电压波形就够了，伯最好同时记录通过被试绕维的电流波形，以作为辅助的故障探测方法。注：相电抗器操作冲出试验中，扫于磁通不直接通过非试相铁芯栏上的绕纠，故相间电压不能达到被试相对地电压的1.5倍。
7.3.3试验程序
电抗器操作冲击试验顺序为：
9。波形测延；
b．至少-次降低电压值的负极性冲击波；c．“次额定耐受电压值的负极性冲击波。7.3.4小波器记求
电压波形记录的原则，总的说，与变压器相；不过示波器描时间最好是能把电压波形的第个半周的波形包括在内。对于电流波形应与电压波形的时间相对应，最好再采用·种更短的扫描时间，以便记录初始时的电容瞬变电流。8试验结果分析
附录B给出广变压器利电抗器实际试验时，所记求的些有故障和无敌障的波形图，可供对试验结果分析时作参考；任应强调指出的是，由于各种产晶的结构不同，故障部位、性质及损坏程度很难相冏，即使波形图畸变情况很相似，也很难说其故障性质也相似。8.1雷电冲击波
试验结果分析，要是靠所记录的波形图来判断；而波形图的判断，是根据降低电压和全试验电压或连续儿次全试验电压下所记求的波形图进行比较而得到的，这是·项技术性较强的作，在试品止常的情况下，降低电压所记录的波形与全试验电压下所记录的波形以及儿次全试验电压下的波形，除幅值外，应完全相同。当波形发现不相符和畸变时，用于可能出现各种各样的「扰，故均应对宅它进行仔细分析和必要的检复试。
为我出波形发生变化的原因，建议首先对试验电路，测最电路和接地方式进行仔细检产，确定宦们是否会产生十扰，如果发现疑点，应加以消除或尽最减少其影响。另外在多级冲街发生器中，由！各级点火附间不間，可能使电流波形的起始高频振荡部分的幅值有少最的变化，供其基波频率不变，107
GB7449—87
出现的时间大都在波前，幅值为峰值的50%以下的范围内（参见附录B图B13）。其次，应检查铁芯接地和内部的征何非线性元件，确认它们不是干扰源。无间隙的非线性电阻元件随外施电压增高，波形图可能会出现某种有规律的变化（参见附录B图B12）。日排除上述各种干扰原因和指明了「扰引起的波形变化情况，则：当降低电压下和全试验电用下，或者儿次全试验电压下，所记录的波形图有畸变，均可以认为是由于试品绝缘故障而引起的。雷电冲击截波试验示波图判断更加闲难，出现「扰的原因除述原因外，还应考截断时闻不同而引起的波形不相符。当截波的截断时间不很·致时，-般波形都不大相符，波形截断后的部分不容易比较。即使是采用了可控的截断间隙，也只能得到近似相同的截断时间，虽然截断时间差别较小，但对某些变压器而言，也可能使截断后那部分波形不相符，这是由于冲击波波前部分相对应的瞬变现象和截断时引起的瞬变现象叠加在·起，两种现象的影响因素都很多，而用大都是·些随机因素，这样使得降低电压下和全试验电压下，及儿次相同电压下的波形图均不大程符，造成混乱。容易误判断（参见附录B图B11）。
8.1.1全波试验的电压波形图
用施加电压的波形图来判断故障是不够灵敏的，尚当发现波形畸变时，则说明试品绝缘中出现了较大的故障。
记录的波形，只要选择於适的描时间，可以分析出畸变的原因，如：被试绕组加压端部的主绝缘出现对地故障时，将使电波突然下跌（参见附录B阁B1）；a.
b。沿被试绕组发生爬电遂渐发展星完全闪络时，电医波形·般星阶梯状逐级下跌，沿被试绕组的某·部分闪络时，将使试品阻抗降低，因而半值时间T2减小，并且在波形上还C.
可能出现高频振荡（参见附录B图B3、图B4和图B5），d。范倒不太大的故障，如段间或匝间击穿时，…般电下波形很难看出变化，但有时也可能在基本波形上出现附加的高频荡，在高压端部出现高部故障时，电压波形上可能出现不相符的变化征兆（参见附求B图B6）。这种故障，通常电流波形图可以看出明显变化传递到非试绕维上电压波形图亦能指示出上述故障，且嫩度比施加电压的波形图要高·些。8.1.2全波试验的电流波形图
电流波形图是故障判断的主要依据，因为它其有较高的足敏度，然而这种较高的灵敏度，也可能显示出某些非故障的扰讯号，如8.1条所述。它们可能使波形发生不程符或畸变，因此应对此进行研究。
若电流波形图发生明显变化，则说明绕组内部或绕组对地可能发生了击穿（参见附录B图B1）。根据所用的故障探测方法，其变化形式也不相间，电流可能增大，也可能减小，并且方向也可能变化，这些现象可作为确定故障性质及发生部位的依据（参见附录B图B3）。a。中性点电流：省电流明显增大，则表明被试绕组内部出现故障，格电流变小时，则表明被试绕组对相邻绕组或对地出现故障。b。电容传递电流：待被试绕组内部或对地计现故障时，则使该电流的极性发生突然的变化，其基本频率也有变化，幅值可能降低；如果是被试绕组对相邻绕组的救障时，则将使该电流突然增加基本频率也发生变化。
所有这些故障均使波形图上送加不间程度的离频振荡。c．小量的，用部的，不规则，或持续时间较短（2～3μs）的畸变，-般情况下，可能是由于匝间，线段间或线段引线等处有局部市穿或严重的放电通引起的。对于串联电容小的绕组，即基木上能显示行波特性的绕组，可根据电容电流畸变和行波电流发生畸变到达中性点时间的差异来分析故障的位置。8.1.3截波试验的电压和电流波形图上面提到了截波试验对故障探测的困难之处，但截波试验时只要仔观察波形，分析波形的各种情况，还是可以得出正确的结论的。108
GB7449—87
a，当儿次施加电压波形的截断时间很接近时，利用电压和电流波形图在截断后部分的差舞，可以探测出试品是否存在故障（参见附录B图B8和图B9)；b．当截断前波形出现畸变，分析故障基本上和全波试验相（参见附求B图B2和图B7)。8.2操作冲击波
8.2.1电压波形图
操作冲击试验中，由于沿整个绕组上的电压分布是均匀的，因此，出现故障，·般情况下，都是较大的损坏，如段间。绕组的某一·部分，绕组之间或绕组对地等出现了击穿放电或沿而爬电，这将使波形图出现明显畸变，如：电压波形突然下跌或T2时问间明显缩短，有时也可能只出现短时的下跌使波形皇…个叫陷。因此操作冲击试验中的电压波形图对大多数敏障而言，是有足够灵敏度的（参见附录B图B15)。
应注意的是，当波形的T2时问缩短时，应区别是出于故障引起的，还是由于铁芯的剩磁情况不同而导致的；因此试验中应尽量保持铁芯的初始磁化状态相间，这样才能更好的对试验结果进行分析。8.2.2电流波形图
在第7.2.4.3项和7.3.4款中，已分别叙述了变压器和电抗器的电流波形图情况。电流波形图的灵敏度与电压波形图基本相同，当电压波形图出现畸变时，电流波形阁也相应的出现畸变，则意味着绝缘发生了故障，对于在初始时间出现的故障，采用较快的描来记录电流波形图，将更为有利-些。199
