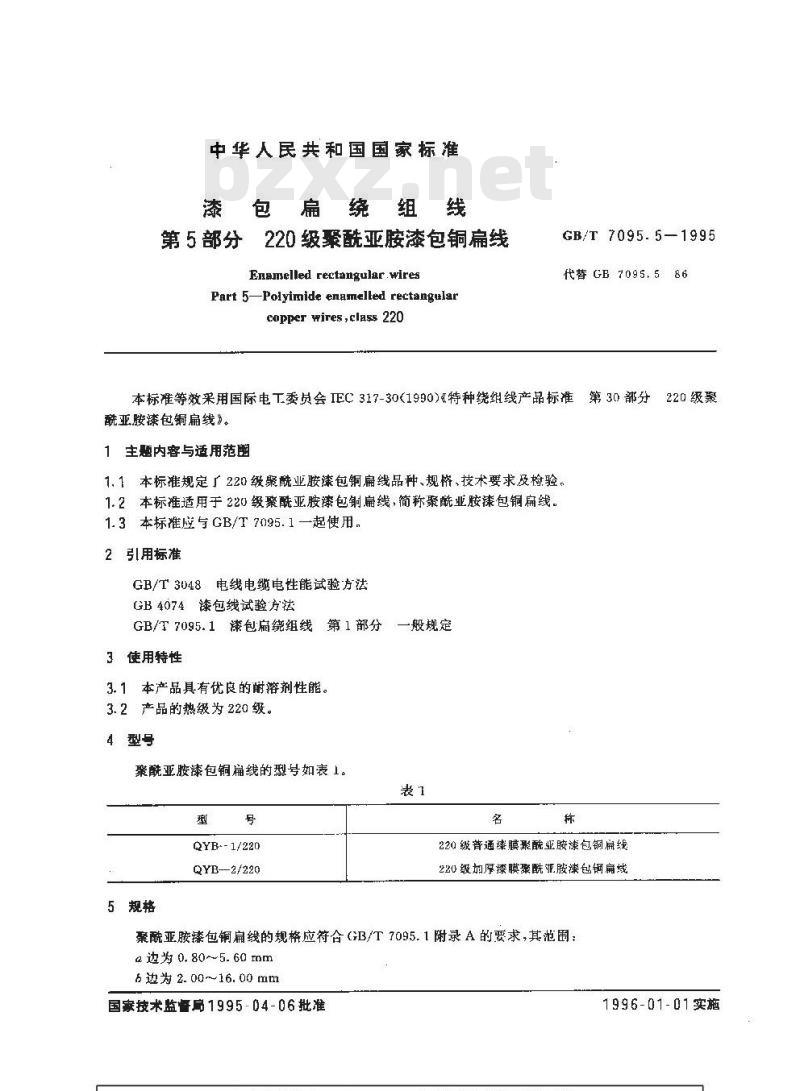

【国家标准(GB)】 漆包扁绕组线 第5部分 220级聚酰亚胺漆包铜扁线

中华人民共和国国家标准
漆包扁绕组线
第5部分220级聚酰亚胺漆包铜扁线Enamelled rectangular.wires
Part 5—Poiyimide enamelled rectangularcopper wires ,class 220
GB/T 7095.51995
代替 GB 7095.5 86
本标准等效采用国际电T委员会IEC317-30(1990)&特种绕组线产品标准酰亚胺漆包铜扁线\。
1主题内容与适用范围
1.1本标准规定厂220级聚酰业胺漆包铜扁线品种、规格、技术要求及检验。1.2本标准适用于220级聚酰亚胺漆包铜扁线，简称聚酰业胺辣包铜扁线1.3本标准应与GB/T7095.1一起使用，2引用标准
GB/T3048电线电缆电性能试验方法GB4074漆包线试验方法
老第1部分
GB/T7095.1漾包扇绕组线
资一般规定
3使用特性
3.1本产品具有优良的耐剂性能。3.2产品的热级为220级。
4型号
聚酰亚胺漆包铜扁线的型号如表1。表1
QYB--1/220
QYB—2/220
5规格
第30部分
220皱普通漆膜聚酰亚胺漆包铜扁线220 级加厚漆膜聚酰亚胺漆包铜扇线聚酰亚胺漆包铜扁线的规格应符合（B/T7095.1附录A的要求，其范围：a 边为 0. 80~5. 60 mm
边为 2. 00~~16. 00 mm
国家技术监督局1995-04-06批准220级聚
1996-01-01实施
6技术要求

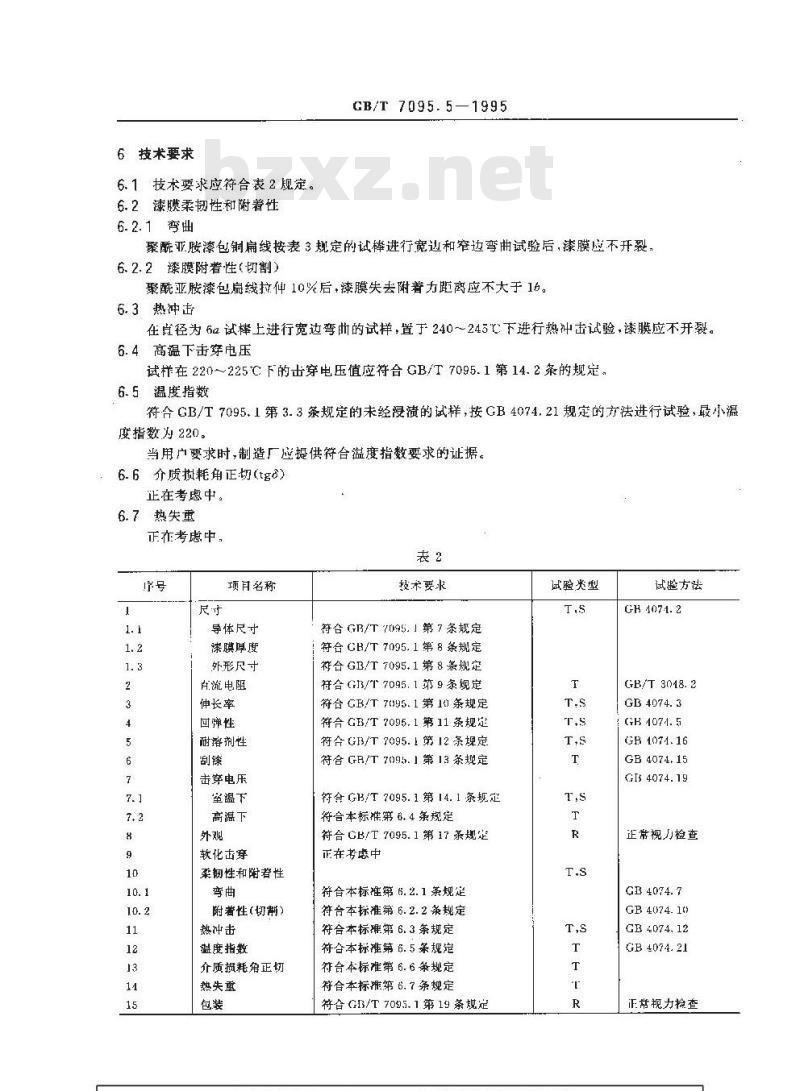

6.1技术要求应符合表2规定。
6.2漆膜柔韧性和附着性
6.2.1弯曲
CB/T 7095.5—1995
聚酰亚胺漆包铜扁线按表3规定的试棒进行宽边和窄边弯曲试验后，漆膜应不开裂，6.2.2漆膜附着性(切割)
聚酰亚胺漆包扁线拉伸10%后，漆膜失去附着力距离应不大于1h。6.3热冲击
在点径为6a试棒上进行宽边弯曲的试样，置于240～245℃下进行热冲击试验，漆膜应不开裂。6.4高温下击穿电压
试样在220～225℃下的击穿电压值应符合GB/T7095.1第14.2条的规定。6.5温度指数
符合GB/T7095.1第3.3条规定的未经浸渍的试样，按GB4074.21规定的方法进行试验，最小温度指数为220。
当用户要求时，制造厂应提供符合温度指数要求的证据。6.6介质损耗角正切（tga)）
正在考虑中。
6.7热失重wwW.bzxz.Net
正在考虑中。
项目名称
导体尺寸
漆膜厚度
外形尺寸
肖流电阻
伸长率
回弹性
耐溶剂性
击穿电压
高湛下
软化击穿
柔韧性和闭着性
附著性（切割）
热冲击
温度指数
介质损耗角正切
热失重
技术要求
符合GB/T7095.」第7条规定
符合 GB/T 7095.1第8条规定
符合GB/T7095.1第8条规定
符合(GJ3/T7095.1第9条规定
符合GB/T7095.1第1条规定
符合 GB/T 7095, 1 第 11 条规定符合GB/T7095.1第12条规定
符合 GR/T 7095.」第13条规定
符会GB/T7095.1第14. 1条规定
符合本标准第 6, 4 条规定
符合 CB/T 7095. 1 第 17 条规楚正在专虑中
符合本标准第 6. 2. 1 条规定
符本标准第6.2.2条越定
符合本标准第 6. 3 条规定
符合本标准第 6. 5 条规定
符合本标准第 6. 6 案规定
符合本标摊第6.7条规定
符合 GI3/T 7095.1 第 19 条规定试验类型
试验方法
GH 4071. 2
GB/T3018.2
GB 4074. 3
GB 1074.16
GB 4074. 15
GI 4074.19
正带视刃检查
GB 4074.7
GB 4074. 21
正带视力检查
7试验
弯由方式
宽边弯曲
窄边弯曲
产品应按表2规定试验。
附加说明：
GB/T 7095.5-1995

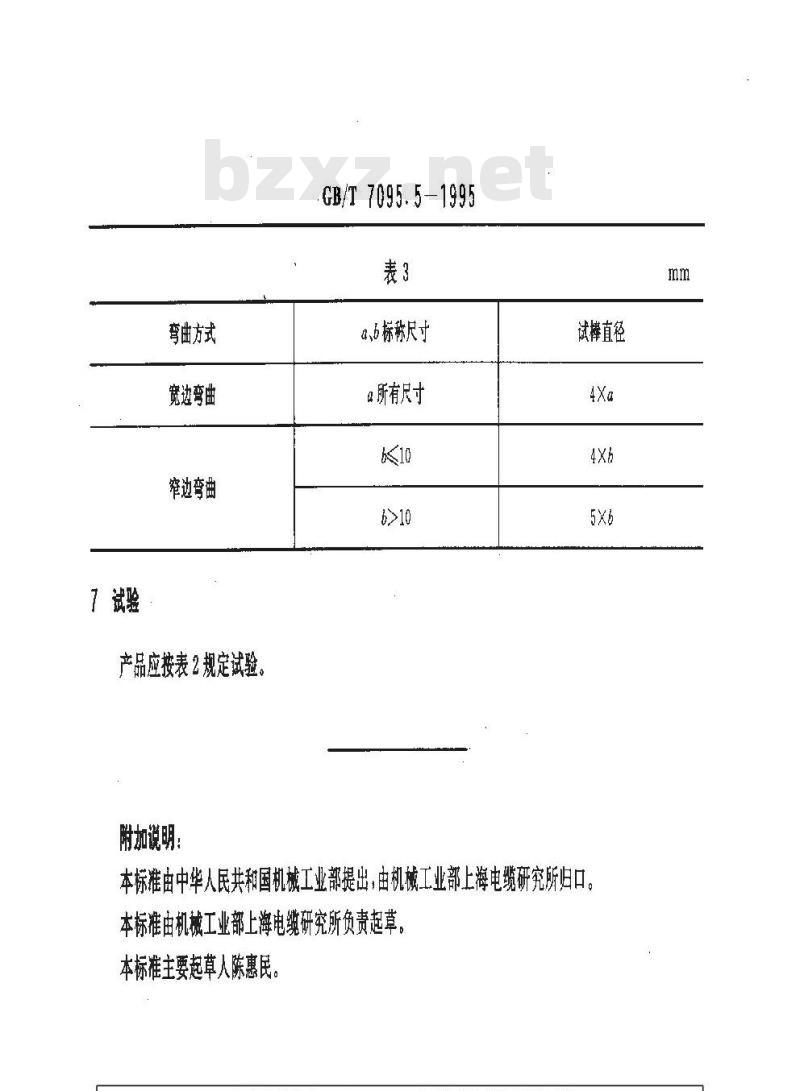

a.6标称尺寸
0所有尺寸
试棒直径
本标准由中华人民共和国机械工业部提出，由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所负责起草。本标准主要起草人陈惠民。
