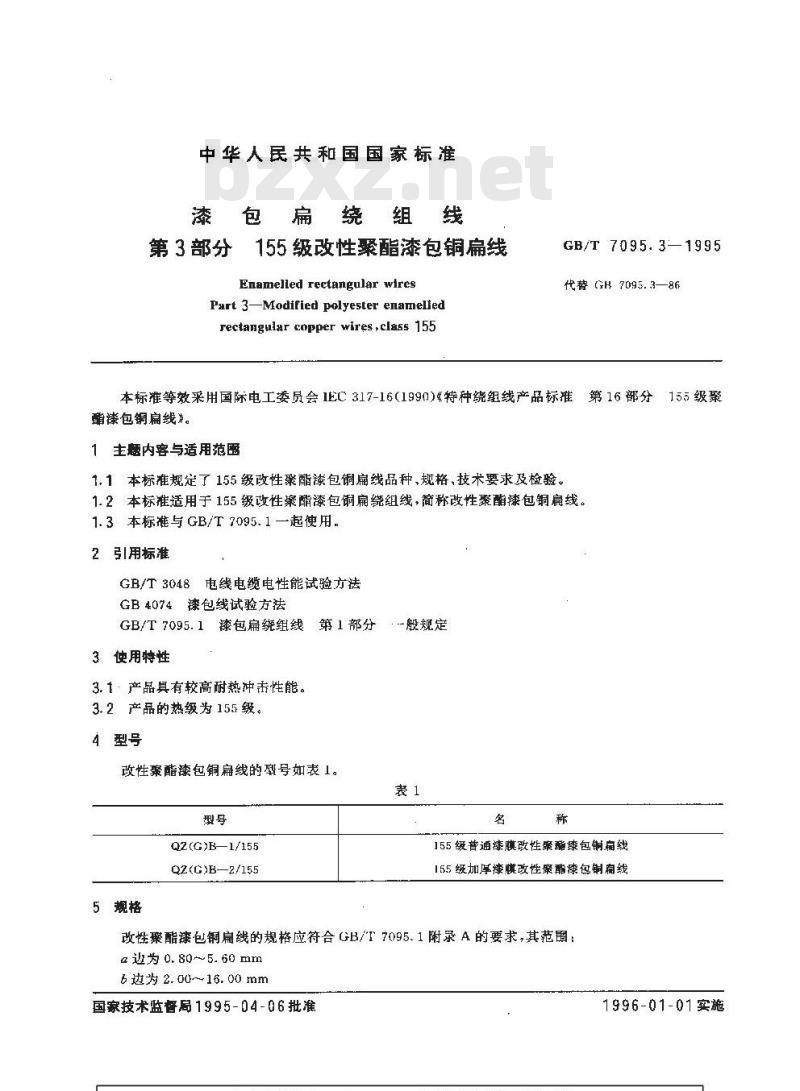

中华人民共和国国家标准
漆包扁绕组线
第3部分155级改性聚酯漆包铜扁线Enamelled rectangular wires
Part 3-Modified polyester enamelledrectangular copper wires,class 155GB/T 7095.3—1995
代替 GH 7095.3—86
本标准等效采用国际电工委员会1EC317-16（1990)《特种绕组线产品标准第16部分155级聚酯漆包铜扇线》。
1主题内容与适用范围
1.1本标准规定了155级改性骤酯漆包铜扁线品种、规格，技术要求及检验。1.2本标准适用于155级改性酯漆包铜扁绕组线，简称改性聚酯辣包铜扁线。1. 3 本标准与 GB/T 7095. 1 一起使用。2引用标准
GB/T3048电线电缆电性能试验方法GB 4074漆包线试验方法
GB/T7095.1漆包扁绕组线
3使用特性
3.1·产品具有较高耐热冲击性能。3.2产品的热级为155级。
4型号
第1部分-般规定
改性聚酯漆包铜扁线的型号如表1。表1
Q2(G)B—1/155
Q2(G)B—2/155
155级普通漆膜改性案酯漆包铜扇线155级加厚漆麒改性案静续包铜扇线改性骤酯漆包铜扇线的规格应符合GB/T7095.1附录A的要求,其范围：α 为 0. 80~5. 60 mm
6边为 2. 00~16. 00 mm
国家技术监督局1995-04-06 批准1996-01-01实施

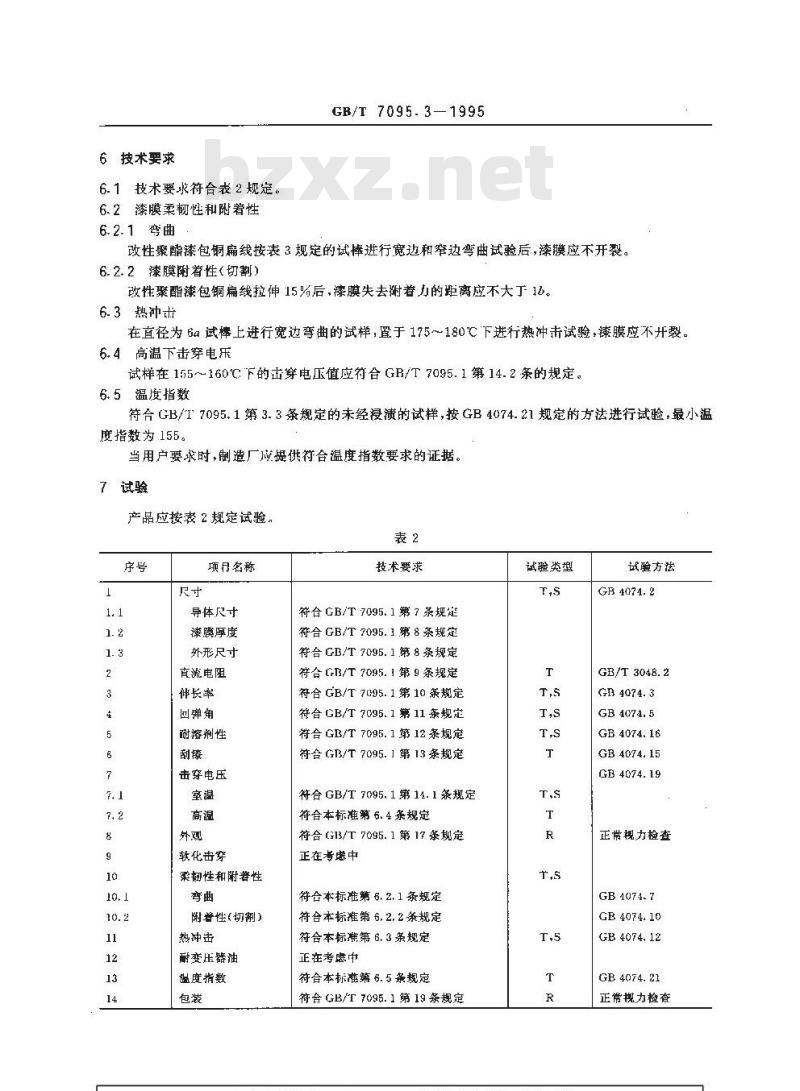

6技术要求
6.1技术要求符合表2规定。
6.2漆膜柔韧性和附着性
6.2. 1弯曲
GB/T 7095.3-1995
改性聚醋漆包铜扁线按表 3规定的试棒进行宽逆和窄边弯曲试验后，漆膜应不开裂。6.2.2漆膜附着性(切割)
改性聚酯醋漆包铜扁线拉伸15%后，漆膜失去附着力的矩离应不大丁15。6.3热冲击
在直径为 6a 试棒上进行宽边弯曲的试样,置于 175～180℃下进行热冲击试验,漆膜应不开裂。6.4高温下击穿电乐
试样在155～160℃:下的击穿电压值应符合GR/T 7095.1第14.2条的规定。6.5温度指数
符合GB/T7095，1第3.3条规定的未经浸渍的试样，按GB4074.21规定的方法进行试验，最小温度指数为155。
当用户要求时，制造厂应提供符合温度指数要求的证据。7试验
产品应按表 2 规定试验。
项行名称
导体尺寸
漆膜厚度
外形尺寸
直流电阻
回弹角
耐溶剂性
击穿电压
软化击穿
柔韧性和附著性
附普性(切制)www.bzxz.net
热冲击
耐变压器油
温度指数
技术要求
符合GB/T 7095. 1 第 7 条规定符合 GB/T 7095. 1 第 8 条规定符合GB/T7095.1第8条规定
符合 GB3/T 7095. 1 第 9 条规定符合 GB/T 7095. 1 第 10 条规定符合 GB/T 7095. 1 第 11 条规定符合 GB/T 7095. 1 第 12 条规定符合 GB/T 7095. 1第 13 条规定符合GB/T7095.1第14.1条规定
符合本标准第 6. 4 条规定
符合 G13/T 7095. 1 第17条规定正在专虑中
符合本标准第 6. 2. 1 条规定
符合本标准第 6, 2. 2 条规定
符合本标准第 6. 3 条规定
正在考虑中
符合本标准第 6. 5 条规定
符合 GB/T 7095.1第19条规定
试验类型
试验方法
GR 4074. 2
GB/T 3048.2
Gn 4074.3
GB 4074. 5
GB 4074.16
GB 4074. 15
GB4074.19
正常视力检查
GB 4074. 7
GB4074.10
GB 4074, 12
GB4074.21
正常规力检查

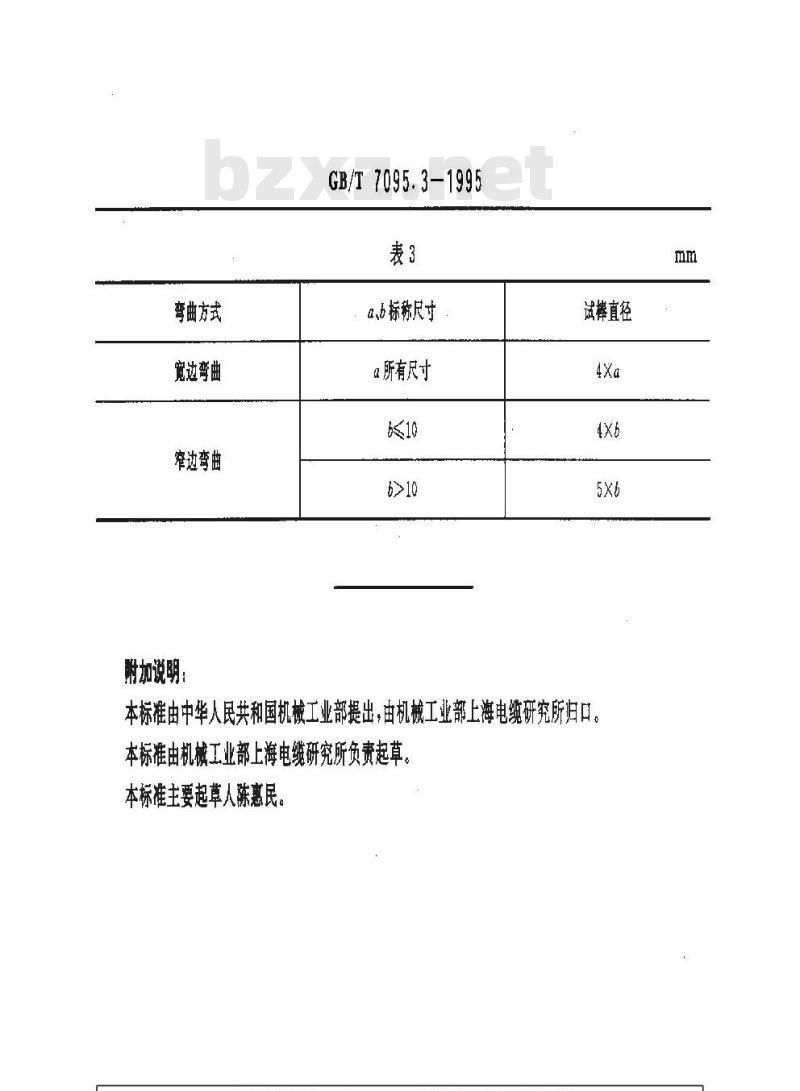

弯曲方式
宽边弯曲
窄边弯曲
附加说明：
GB/T7095.3-1995
a.b标称尺寸
0所有尺寸
试直径
本标准由中华人民共和国机械工业部提出，由机械工业部上海电缆研究所归口本标准由机械工业部上海电缆研究所负责起草本标准主要起草人陈惠民。
