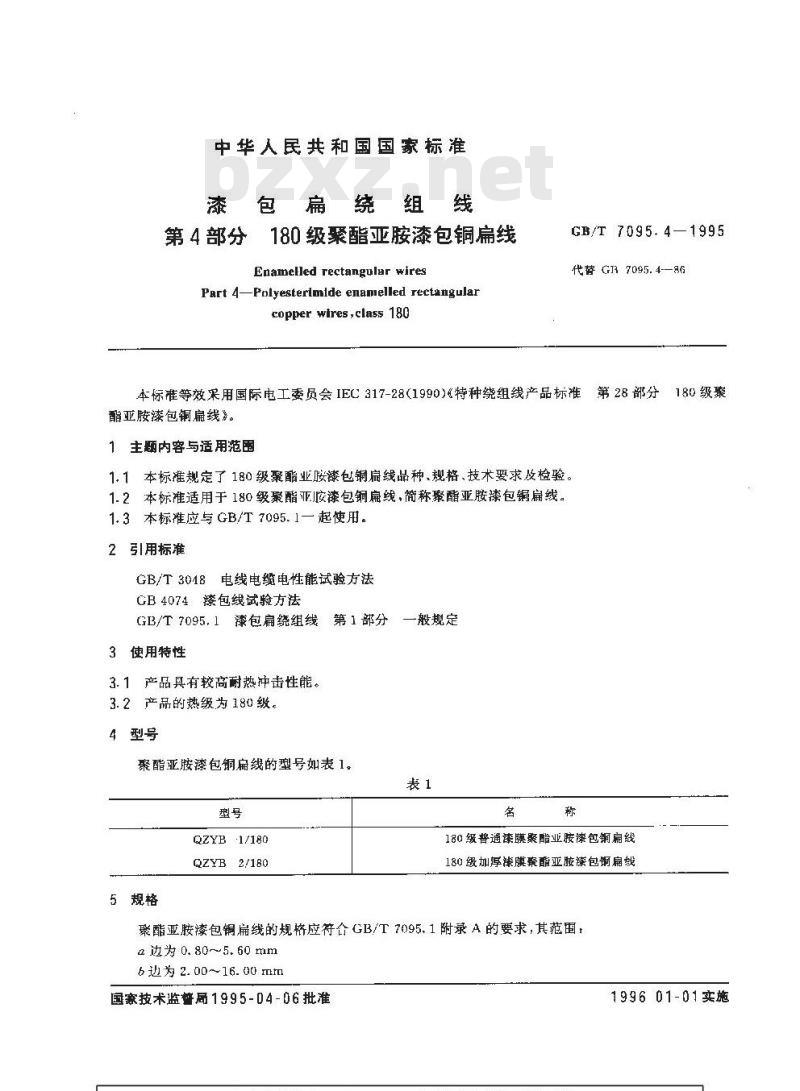

【国家标准(GB)】 漆包扁绕组线 第4部分 180级聚酯亚胺漆包铜扁线

中华人民共和国国家标准
漆包扁绕组线
第4部分180级聚酯亚胺漆包铜扁线Enamelled rectangular wires
Part 4-Polyesterimide enamelled rectangularcopper wires,class 180
GB/T 7095.4—1995
代替 GI 7095. 4-—86
本标准等效采用国际电工委员会IEC317-28（1990)《特种绕组线产品标准第28部分180级聚酯亚胺漆包铜扁线》。
1主题内容与适用范围
1.1本标准规定了180级聚酯业胺漆包铜扁线品种，规格、技术要求及检验。1.2本标准适用于180级聚酯亚胺漆包铜扁线，简称聚酯亚胺漆包铜扁线。1.3本标准应与GB/T7095.1一起使用。2引用标准
GB/T3018电线电缆电性能试验方法CB4074漆包线试验方法
GB/T7095.1漆包扁绕组线第1部分一般规定
3使用特性wwW.bzxz.Net
3.1产品具有较高耐热冲击性能。3.2产品的热级为180级。
4型号
聚酯亚胺漆包铜扁线的型号如表 1。表1
QZYB1/180
QZYB2/180
5规格
180级普通漆膜聚酯业胺漆包铜扇线180级加厚漆膜聚酯亚胺漆包铜扁线聚酯亚胺漆包铜扁线的规格应符合GB/T7095.1附录A的要求，其范围，a边为0.80~5.60mm
6 边为 2. 00~16. 00 mm
国家技术监督局 199 5 - D4 -06 批准1996 01-01实施
6技术要求

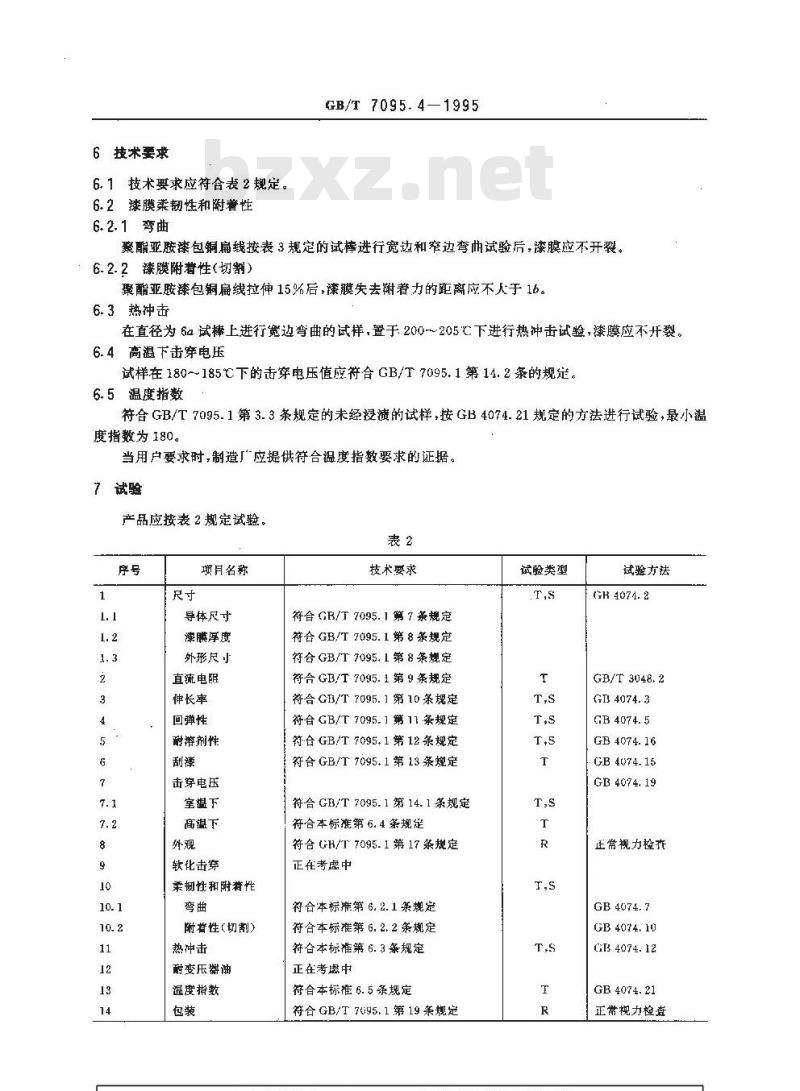

6.1技术要求应符合表2规定。
6. 2漆膜柔韧性和附著性
6.2. 1 弯曲
GB/T 7095.4-1995
骤酯亚胺漆包铜扁线按表3规定的试棒进行宽边和窄边弯曲试验后，漆膜应不开裂。6.2.2漆膜附著性(切割)
聚酯亚胺漆包铜扁线拉伸15%后，漆膜失去附着力的距离应不人于1b。6.3热冲击
在直径为6a试棒上进行宽边弯曲的试样，置于200～205℃下进行热冲击试验，漆膜应不开裂。6.4高温下击穿电压
试样在 180~185℃下的击穿电压值应符合 GB/T 7095.1第 14. 2 条的规定。6.5温度指数
符合GB/T7095.1第3.3条规定的未经握溃的试样，按GB4074.21热定的方法进行试验，最小温度指为180。
当用户要求时，制造广应提供符合温度指数要求的证据。7试验
产品应按表2规定试验。
项月名称
导体尺寸
漆膜厚度
外形尺小
直流电阻
伸长率
回弹性
耐溶剂性
击穿电压
室温下
高温下
软化击穿
柔树性和附着性
附苷性（切）
热冲击
耐变压器油
温度猎数
技术要求
符合 GB/T 7095. 1 第 7 条规定符合 GB/T 7095. 1 第 8 条规定符合GB/T7095.1第8条规定
符合GB/T7095.1第9条规定
符合GB/T7095.1第10案规定
符合 GB/T 7095, 1 第 11 条规定符合 GB/T 7095.1 第 12 条规定符合GB/T 7095.1第13条规定
符合GB/T7095.1第14.1条规定
符合本标准第6. 4 条规定
符合 GH/T 7095.1第 17条规定
正在考虑中
符合本标准第 6. 2. 1 条规定
符合本标准第 6. 2. 2 条规定
符合本标准第6:3条规定
正在考虑中
符合本标准 6. 5 条规定
符合 GB/T 7095. 1 第 19 条规定试验类型
试验方法
GH 4074. 2
GB/T 3048. 2
GB 4074. 5
GB 4074. 16
GB4074.15
GB4074.19
正常视力控变
GB 4074.7
GB 4074,10
GB 4074.12
GB4074.21
正常规力检查
曲方式
宽边弯曲
窄边弯曲

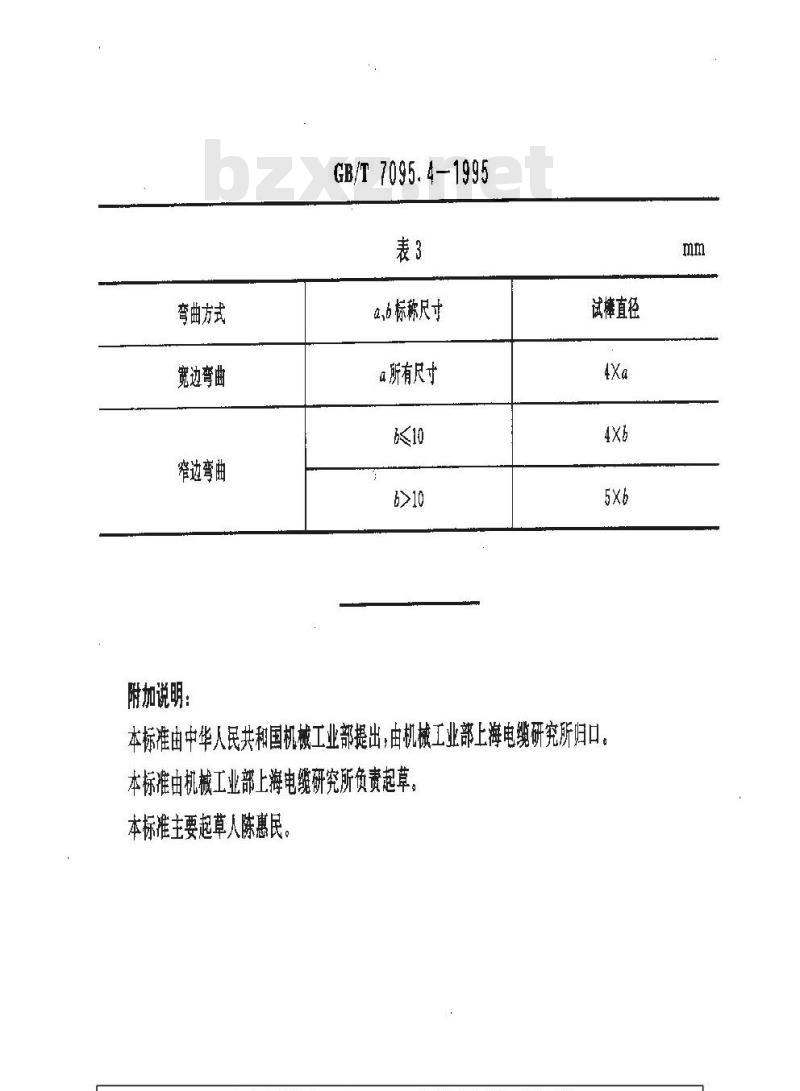

附加说明：
GB/T7095.4—1995
在、标称尺寸
a所有尺寸
试棒直径
本标准由中华人民共和国机械工业部提出，由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所负责起草。GE
本标准主要起草人陈惠民。
