【国家标准(GB)】 漆包扁绕组线 第2部分 120级缩醛漆包铜扁线

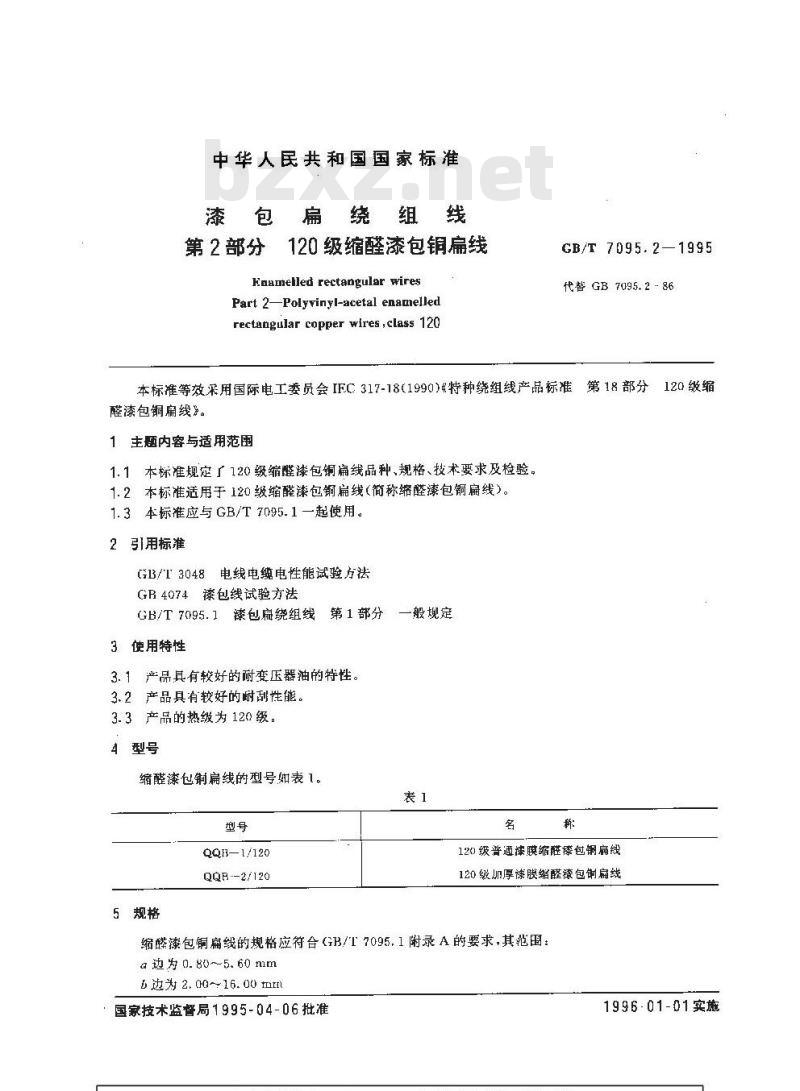

中华人民共和国国家标准
漆包扁绕组线
第2部分120级缩醛漆包铜扁线
Kaamelled rectangular wires
Part 2—Polyvinyl-acetal enamelledrectangular copper wires,class 120GB/T 7D95.2—1995
代替 GB 7095.2 ~86
本标准等效采用国际电工委员会IFC317-18（1990）特种绕组线产品标准第18部分120级缩醛漆包铜扁线》。
1主题内容与适用范围
1.1本标准规定「120级缩醛漆包铜扁偏线品种、规格、技术要求及检验。1.2本标准适用于120级缩醛漆包铜扁线（简称缔醛漆包铜扁线）。1.3本标准应与GB/T7095.1一起使用。2引用标准
GB/T3048电线电缆电性能试验方法GR4074漆包线试验方法
GB/T7095.1漆包扁绕组线
一般规定
第1部分
3使用特性
3.1产品具有较好的耐变压器油的特性。3.2产品具有较好的时刮性能。
3.3产品的热级为120级。
4型号
缩醛漆包扁线的型号如表1。
QQH—1/120
QQB--2/120
5规格
120级普通漆膜缩醛漆包铜扇线
120级加厚漆膜缩醛漆包制扁线
缩酵漆包铜扁线的规格应符合GB/T7095.1附录A的要求，其范围：a边为 0. 80~~5. 60 mm
b 边为 2, 00~- 16. 00 tmrn
国家技术监督局1995-04-06批准1996-01-01实施

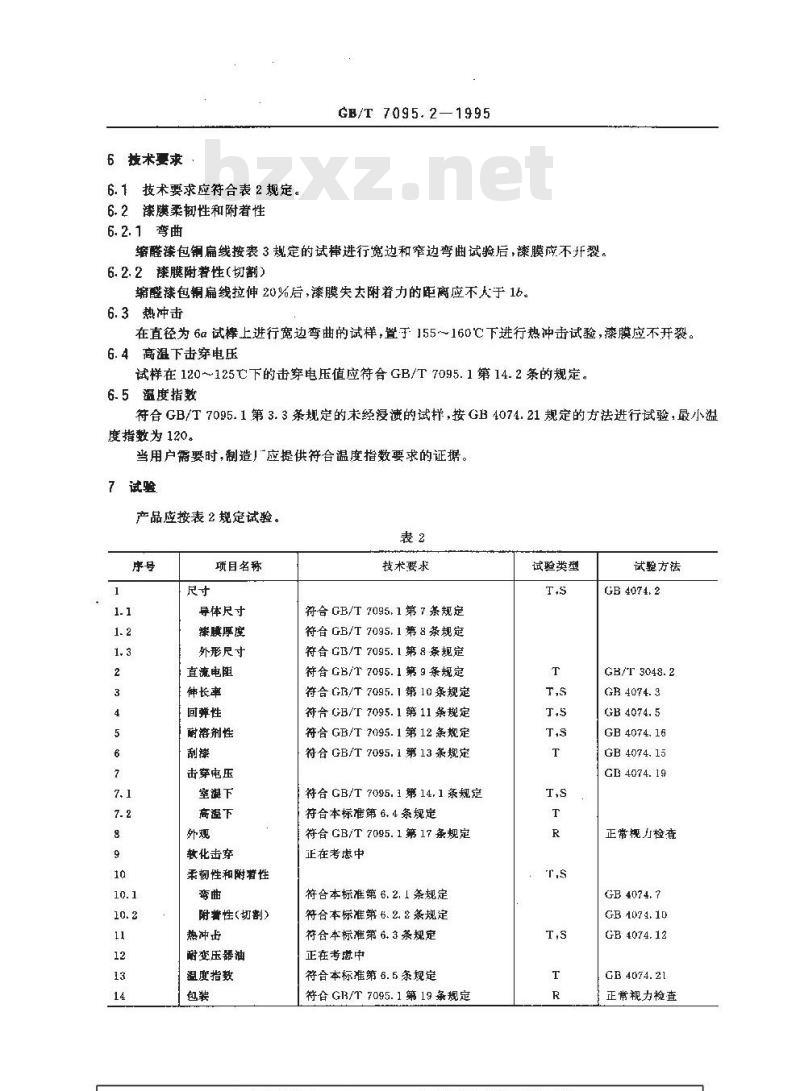

6 技术要求
6.1技术要求应符合表2规定。
6.2漆膜柔韧性和附着性
6.2.1弯曲
GB/T 7095.2—1995
缩醛漆包铜扁线按表3规定的试进行觉边和窄边弯曲试验后，漆膜应不开裂。6.2.2漆膜附着性（切割）
缩醛诱包铜扁线拉伸20%后，漆膜失去附着力的距离应不人于15。6.3热冲击
在直径为6a试棒上进行宽边弯曲的试样，置于155～160C下进行热冲击试验，漆膜应不开裂。6.4高温下击穿电压
试样在120～125C下的击穿电压值应符合GB/T7095.1第14.2条的规定。6.5温度指数
符合GB/T7095.1第3.3条规定的末经浸演的试拌，按GB4074.21规定的方法进行试验，最小温度措数为120。
当用户需要时，制造」应提供符合温度指数要求的证据。7试验
产品应按表2规定试验。
项目名称
寻体尺寸
臻膜厚度
外形尺寸Www.bzxZ.net
直流电阻
佛长率
回弹性
耐溶剂性
击穿电压
室温下
高温下
教化击穿
柔翻性和附著性
附着性(切割)
热冲击
耐变压器油
温度指数
技术要求
符合 GB/T 7095,1 第 7 条规定符合 GB/T 7095. 1 第 8 条规定符合 CB/T 7095. 1 第8 条规定符合GB/T7095.1第9条规定
符合GIB/T7095.1第10条规定
符合 GB/T7095.1第11条规定
符合GB/T7095.1第12条规定
符合 GB/T 7095. 1 第 13 条规定符合 GB/T 7095.1 第14,1 条规定符合本标准第 6.4条规定
符合GB/T 7095. 1第17条规定
正在考虑中
符合本标准第 6. 2. 1 条规定
符合本标准第 6. 2. 2 条规定
符合本标准第6.3条规定
正在考虑中
符合本标准第 6. 5 条规定
符合GI3/T7095.1第19条规定
试验类型
试方法
GB/T 3048.2
GB4074.16
GB 4074. 15
GB4074.19
正常视力检查
GB 4074. ?
GB 4074. 1D
GB 4074.12
GB 4074. 21
正常视力检查

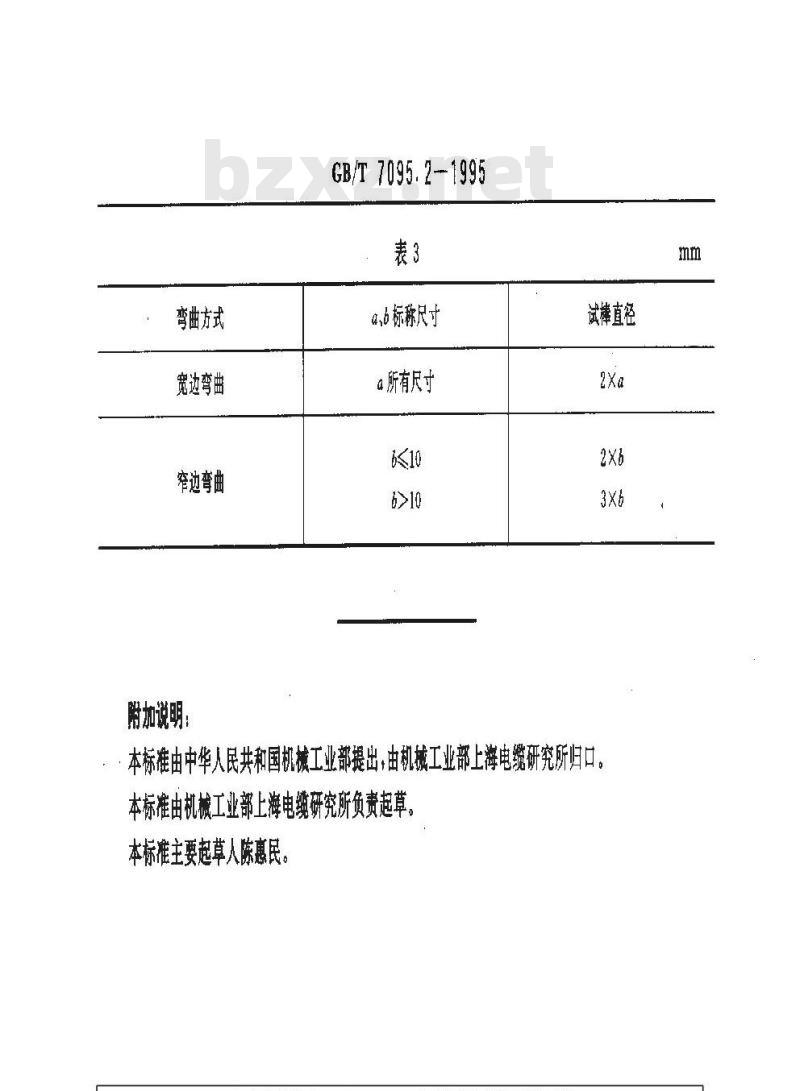

弯曲方式
宽边弯曲
窄边弯曲
附加说明
GB/T7095.2-1995
a,6标称尺寸
a 所有尺寸
试棒直径
·本标准由中华人民共和国机械工业部提出，由机械工业部上海电缆研究所归口本标准由机械工业部上海电缆研究所负责起草。本标准主要起草人陈惠民。
