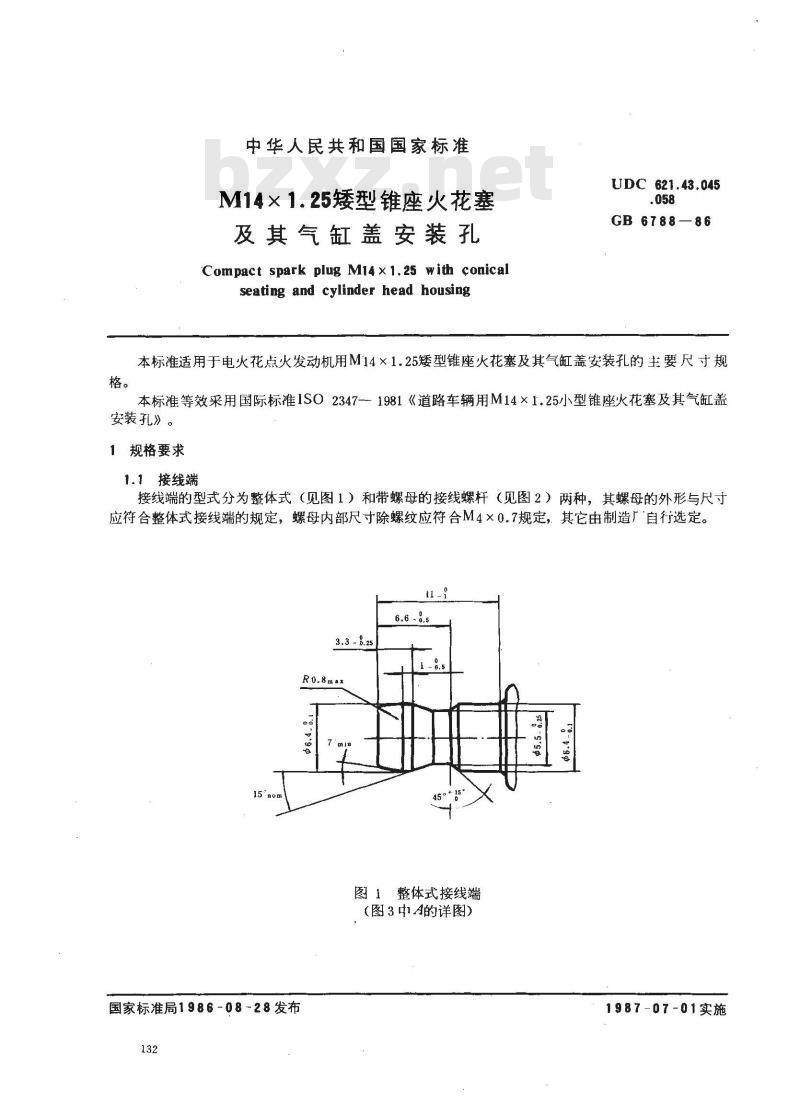

【国家标准(GB)】 M14×1.25矮型锥座火花塞及其气缸盖安装孔

中华人民共和国国家标准
M14×1.25矮型锥座火花塞
及其气缸盖安装孔
Compact sparkplugM14x1.25withconicalseating and cylinder head housingUDC 621.43.045
GB6788—86
本标准适用于电火花点火发动机用M14×1.25矮型锥座火花塞及其气缸盖安装孔的生要尺寸规本标准等效采用国际标准ISO2347-~1981《道路车辆用M14×1.25小型锥座火花塞及其气缸盖安装孔》。
1规格要求
接线端
接线端的型式分为整体式（见图1）和带螺母的接线螺杆（见图2）两种，其螺母的外形与尺寸应符合整体式接线端的规定，螺母内部尺寸除螺纹应符合M4×0.7规定，其它由制造厂自行选定。6.6-0.5
图1整体式接线端
（图3中A的详图）
国家标准局1986-08-28发布
1987-07-01实施
GB 6788—86

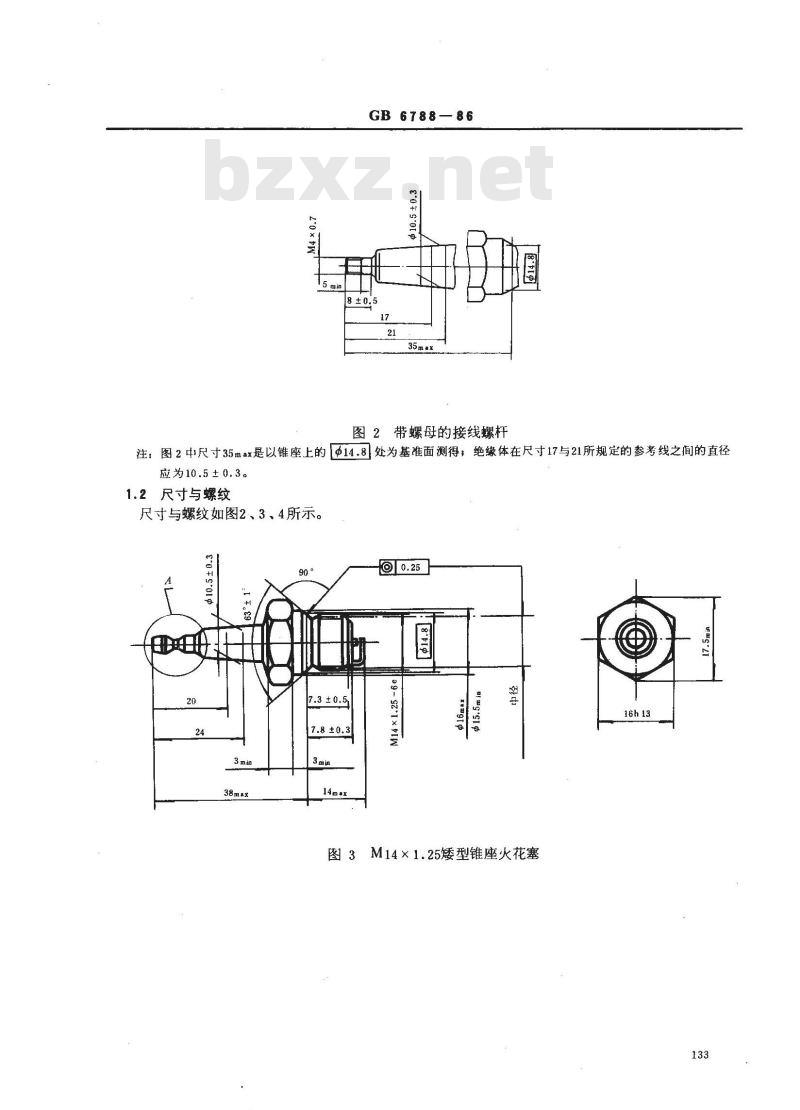

图2带螺母的接线螺杆
注：图2中尺寸35max是以锥座上的Φ14.8处为基准面测得，绝缘体在尺寸17与21所规定的参考线之间的直径应为10.5±0.3。
1.2尺寸与螺纹
尺寸与螺纹如图2、3、4所示。
7.8 ±0.3
图3M14×1.25矮型锥座火花塞
1.2.1长度尺寸
GB 6788—86
H9-2txp

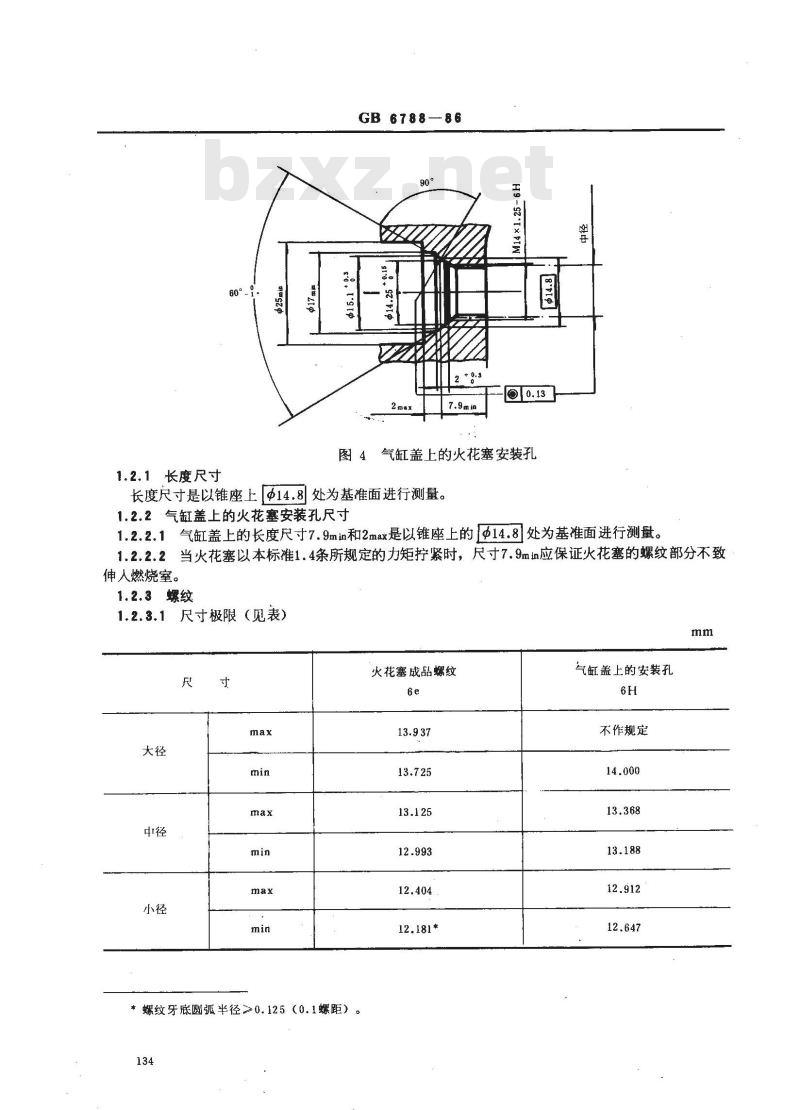

图4气缸盖上的火花塞安装孔
长度尺寸是以锥座上「514.8处为基准面进行测量。中
1.2.2气缸盖上的火花塞安装孔尺寸1.2.2.1气缸盖上的长度尺寸7.9min和2max是以锥座上的Φ14.8处为基准面进行测量。1.2.2.2当火花塞以本标准1.4条所规定的力矩拧紧时，尺寸7.9min应保证火花塞的螺纹部分不致伸人燃烧室。
1.2.3螺纹
1.2.3.1尺寸极限（见表）
*螺纹牙底圆弧半径≥0.125（0.1螺距）134
火花塞成品螺纹
气缸盖上的安装孔
不作规定

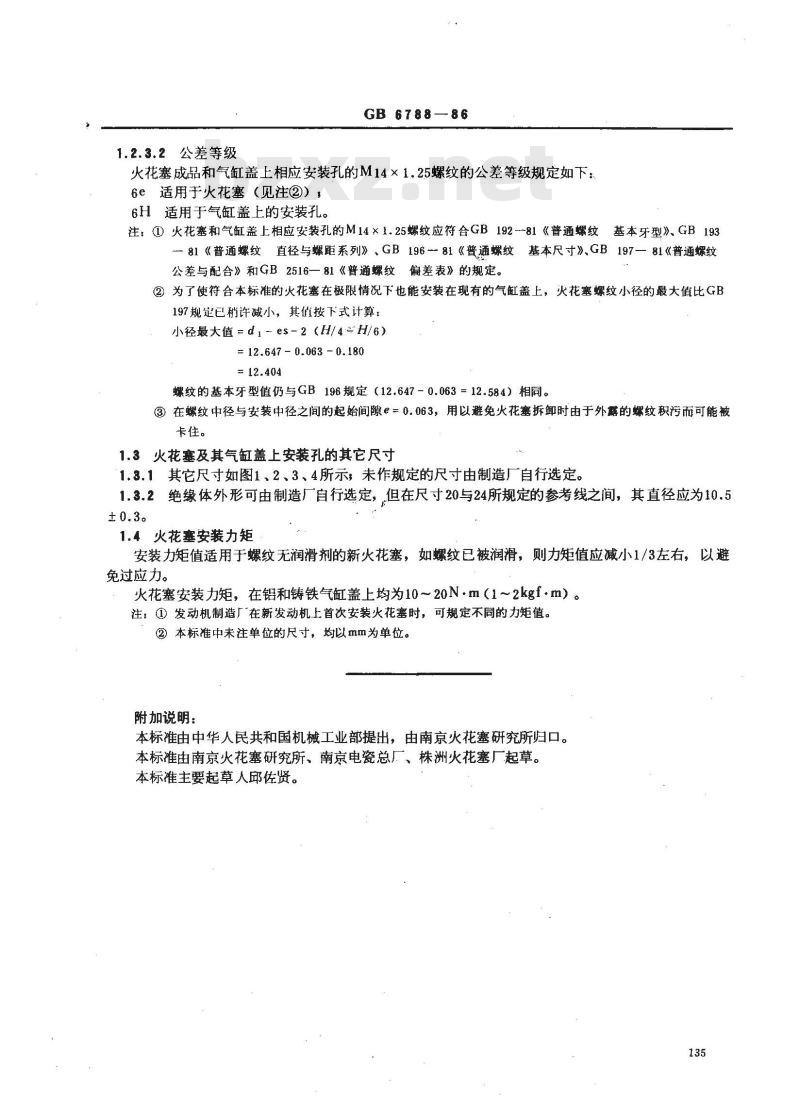

1.2.3.2公差等级
GB6788—86
火花塞成品和气缸盖上相应安装孔的M14×1.25螺纹的公差等级规定如下：6e适用于火花塞（见注②），
6H适用于气缸盖上的安装孔。
注：①火花塞和气缸盖上相应安装孔的M14×1.25螺纹应符合GB192-81《普通螺纹基本牙型》GB193-81《普通螺纹直径与螺距系列》、GB196-81《普通螺纹基本尺寸》、GB197—81《普通螺纹公差与配含》和GB2516一81《普通螺纹偏差表》的规定。②为了使符合本标准的火花塞在极限情况下也能安装在现有的气缸盖上，火花塞螺纹小径的最大值比GB197规定已稍许减小，其值按下式计算：小径最大值=d，es-2（H/4H/6)
= 12.647- 0.063-0.180wwW.bzxz.Net
螺纹的基本牙型值仍与GB196规定（12.647-0.063=12.584）相同。③在螺纹中径与安装中径之间的起始间隙e=0.063，用以避免火花塞拆卸时由于外露的螺纹积污而可能被卡住。
1.3火花塞及其气缸盖上安装孔的其它尺寸1.3.1其它尺寸如图1、2、3、4所示，未作规定的尺寸由制造厂自行选定。1.3.2绝缘体外形可由制造厂自行选定，，但在尺寸20与24所规定的参考线之间，其直径应为10.5±0.3。
1.4火花塞安装力矩
安装力矩值适用于螺纹无润滑剂的新火花塞，如螺纹已被润滑，则力矩值应减小1/3左右，以避免过应力。
火花塞安装力矩，在铝和铸铁气缸盖上均为10～20N·m（1~2kgf·m）。注：①发动机制造厂在新发动机上首次安装火花塞时，可规定不同的力矩值。②本标准中未注单位的尺寸，均以mm为单位。附加说明：
本标准由中华人民共和国机械工业部提出，由南京火花塞研究所归口。本标准由南京火花塞研究所、南京电瓷总厂、株洲火花塞厂起草。本标准主要起草人邱佐贤。
