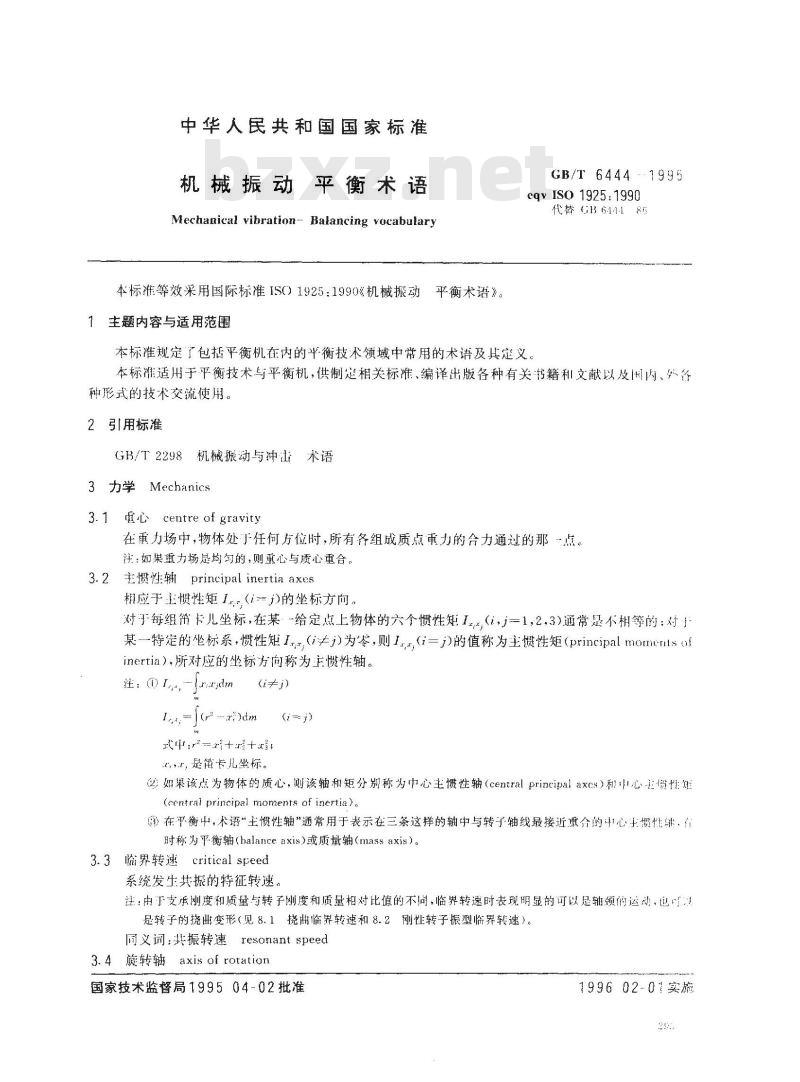

中华人民共和国国家标准
机械振动平衡术语
Mechanical vihration-- Balancing vocabulary本标准等效采用国际标准IS(）1925：1990《机械振动平衡术语》。1主题内容与适用范围
GB/T 6444
cqv ISO 1925:1990
代替GB614186
本标准规定了包括平衡机在内的平衡技术领域中常用的术语及其定义。本标准适用于平衡技术与平衡机，供制定相关标准、编译出版各种有关书籍和文献以及函内、外备种形式的技术交流使用。
2引用标准
GB/T2298机械振动与冲击术语
3力学 Mechanics
3.1 f心 centre of gravity
在重力场中，物体处了任何方位时，所有各组成质点再力的合力通过的那点。注：如果重力场是均匀的，则重心与质心重合。3.2 主惯性辅 principal inertia axts相应于主惯性矩I（i-j)的坐标方向。对于每组第卡儿坐标，在某：一给定点上物体的六个惯性矩I（i，j一1，2.3）通常是不租等的：对于某-特定的标系，惯性矩Iz（i力）为零，则Izi=j)的值称为主惯性矩（principalmomenlsofinertia），所对应的坐标方向称为主惯性轴。注：()Ir
Triaidm
I, -(o2 --2dm
式中++
，，是笛卡儿坐标。
②如巢该点为物体的质心，侧该轴和矩分别称为中心主惯性轴（central principalaxcs）利中心主惯性烂(eentral principal monents of inertia),③在平衡中，术语“主惯性轴”通常用于表示在三条这样的轴中与转子轴线最接近重介的中心主妍性辅，时称为平衡轴(halance axis)或质量轴（mass axis）。3.3临i界转速critical speed
系统发生共振的特征转速。
注：由于支承刚度和质量与转子刚度和质量相对比值的不同，临界转速时表现明显的可以足轴领的运动，也是转子的挠出变形（见8.1挠册临界转速和8.2刚性转子振型临界转速）。同义词：共振转速resanant speed3.4 旋转轴 axis of rotatian
国家技术监督局199504-02批准
199602-01实施
物体围绕其旋转的瞬时线，
GB/T 6444—1995

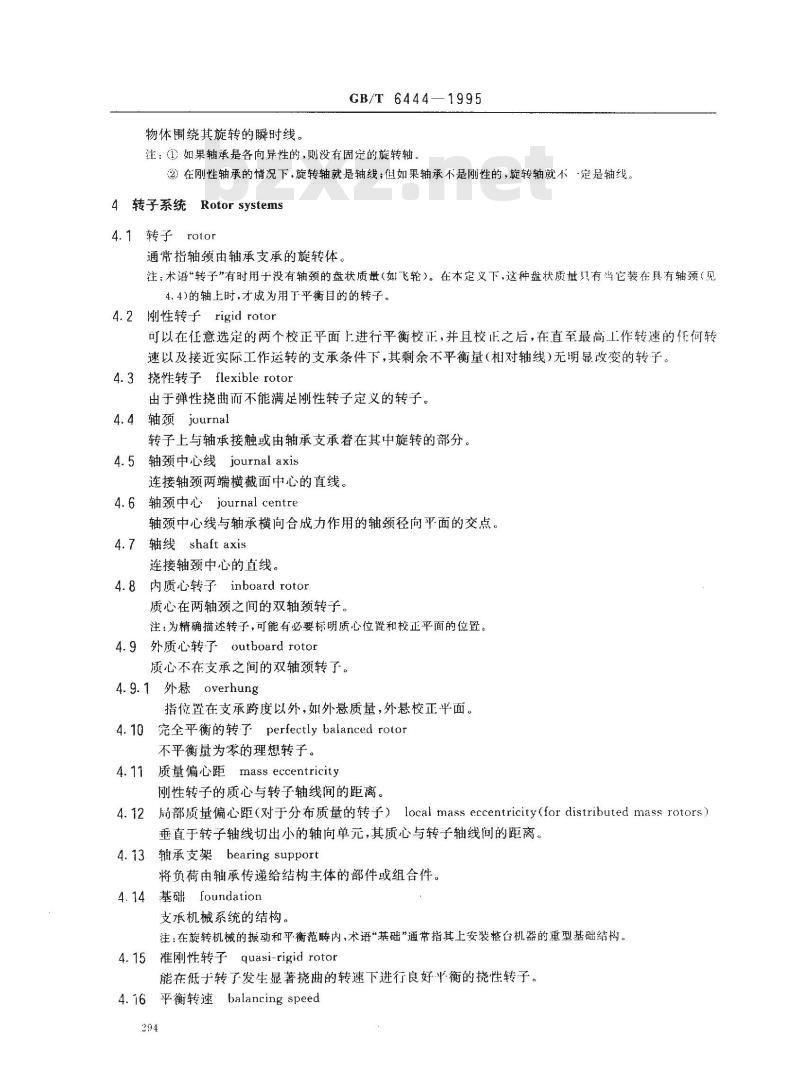

注：（)如果轴承是各向异性的，则没有固定的旋转轴。②在刚性轴承的情况下，旋转轴就是轴线；但如果轴承不是刚性的，旋转轴就不·定是轴线。4转子系统Rotor systems
4.1转子ro1.or
通常指轴领由轴承支承的旋转体注：术语“转子”有时用于没有轴颈的盘状质量（如飞轮）。在本定义下，这种盘状质量只有当它装在具有轴预（见4.4)的轴上时，才成为用于平衡目的的转子，4.2刚性转子rigid rotor
可以在任意选定的两个校正平面上进行平衡校正，并且校正之后，在直至最高工作转速的任何转速以及接近实际工作运转的支承条件下，其剩余不平衡量（相对轴线）无明显改变的转子。4.3挠性转子flexible rotor
由于弹性挠曲而不能满足刚性转子定义的转子。4.4轴颈journal
转子上与轴承接触或由轴承支承着在其中旋转的部分。4.5轴颈中心线journal axis
连接轴颈两端横截面中心的直线。4.6轴颈中心journal centre
轴颈中心线与轴承横向合成力作用的轴颈径向平面的交点。轴线shaft axis
连接轴颈中心的直线。
4.8内质心转子inboard rotor
质心在两轴颈之间的双轴颈转子。注：为精确描述转子，可能有必要标明质心位置和校正平面的位置。4.9外质心转了outboard rotor
质心不在支承之间的双轴颈转了。4.9.1外悬overhung
指位置在支承跨度以外，如外悬质量，外悬校正平面。4.10
完全平衡的转了perfectlybalancedrotor不平衡量为零的理想转子。
4.11质量偏心距masseccentricity刚性转子的质心与转子轴线间的距离。4.12
周部质量偏心距（对于分布质量的转子）localmasseccentricity（fordistributedmassrotors）垂直于转子轴线切出小的轴向单元，其质心与转子轴线间的距离。轴承支架bearing support
将负荷由轴承传递给结构主体的部件或组合件。4.14基础foundation
支承机械系统的结构。
注：在旋转机械的振动和平衡范畴内，术语“基础\通常指其上安装整台机器的重型基础结构。4.15准刚性转子quasi-rigid rotor能在低于转了发生显著挠曲的转速下进行良好平衡的挠性转子。4.16平衡转速balancing speed
平衡转子时的转速。

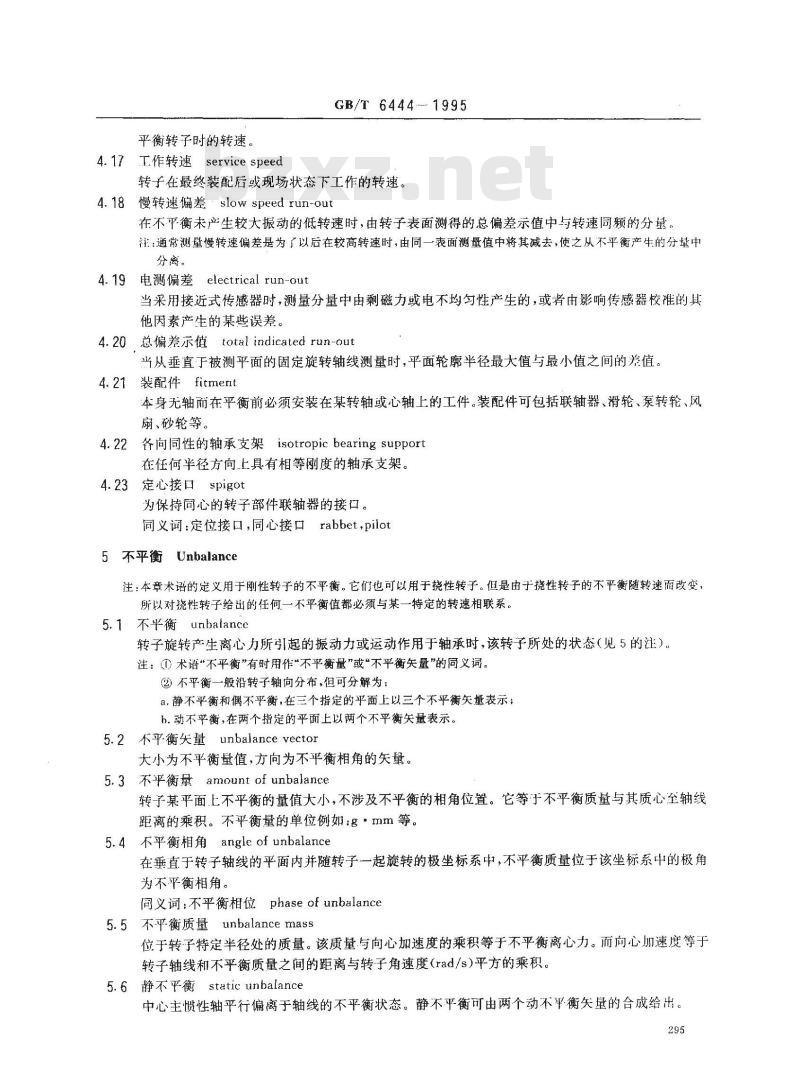

4.17T.作转速service speed
GB/T 6444-1995
转子在最终装配后或现场状态下工作的转速。4.18慢转速偏差~slowspeedrun-out在不平衡未产生较大振动的低转速时，由转子表面测得的总偏差示值中与转速同颊的分量。注：通常测量慢转速偏差是为了以后在较高转速时，由同一表面测量值中将其减去，使之从不平衡产生的分量中分离。
4.19电测偏差electrical run-out当采用接近式传感器时，测量分量中由剩磁力或电不均匀性产生的，或者由影响传感器校准的具他因素产生的某些误差。
4.20总偏差示值 total indicated run-aut当从垂直于被测平面的固定旋转轴线测量时，平面轮廓半径最大值与最小值之间的差值。装配件fitment
本身无轴而在平衡前必须安装在某转轴或心轴上的工件。装配件可包括联轴器、滑轮、泵转轮、风扇、砂轮等。
4.22各向同性的轴承支架isotropicbearingsupport在任何半径方向上具有相等刚度的轴承支架。4.23定心接口spigot
为保持同心的转子部件联轴器的接口。同义词：定位接口，同心接口rabbet，pilot5不平衡Unbalance
注：本章术语的定义用于刚性转子的不平衡。它们也可以用于挠性转子。但是由于挠性转子的不平衡随转速而改变，所以对挠性转子给出的任何一不平衡值都必须与某一特定的转速相联系。5.1不平衡unbatance
转子旋转产生离心力所引起的振动力或运动作用于轴承时，该转子所处的状态（见5的注）。注：（）术语“不平衡”有时用作“不平衡量”或“不平衡矢量”的同义词。②不平衡一般沿转子轴向分布，但可分解为：a.静不平衡和偶不平衡，在三个指定的平面上以三个不平衡矢量表示；h.动不平衡，在两个指定的平面上以两个不平衡矢量表示。5.2不平衡尖量unbalance vector大小为不平衡量值，方向为不平衡相角的失量。5.3不平衡量amount of unbalance转子某平面上不平衡的量值大小，不涉及不平衡的相角位置。它等于不平衡质量与其质心至轴线距离的乘积。不平衡量的单位例如：gmm等。5.4不平衡相角angle of unbalance在垂直于转子轴线的平面内并随转子一起旋转的极坐标系中，不平衡质量位于该坐标系中的极角为不平衡相角
同义词：不平衡相位phase of unbalance5.5不平衡质量unbalancemass
位于转子特定半径处的质量。该质量与向心加速度的乘积等于不平衡离心力。而向心加速度等于转子轴线和不平衡质量之间的距离与转子角速度（rad/s)平方的乘积。5.6静不平衡static unbalance
中心主惯性轴平行偏离于轴线的不平衡状态。静不平衡可由两个动不平衡矢的合成给出。295
GB/T 6444—1995

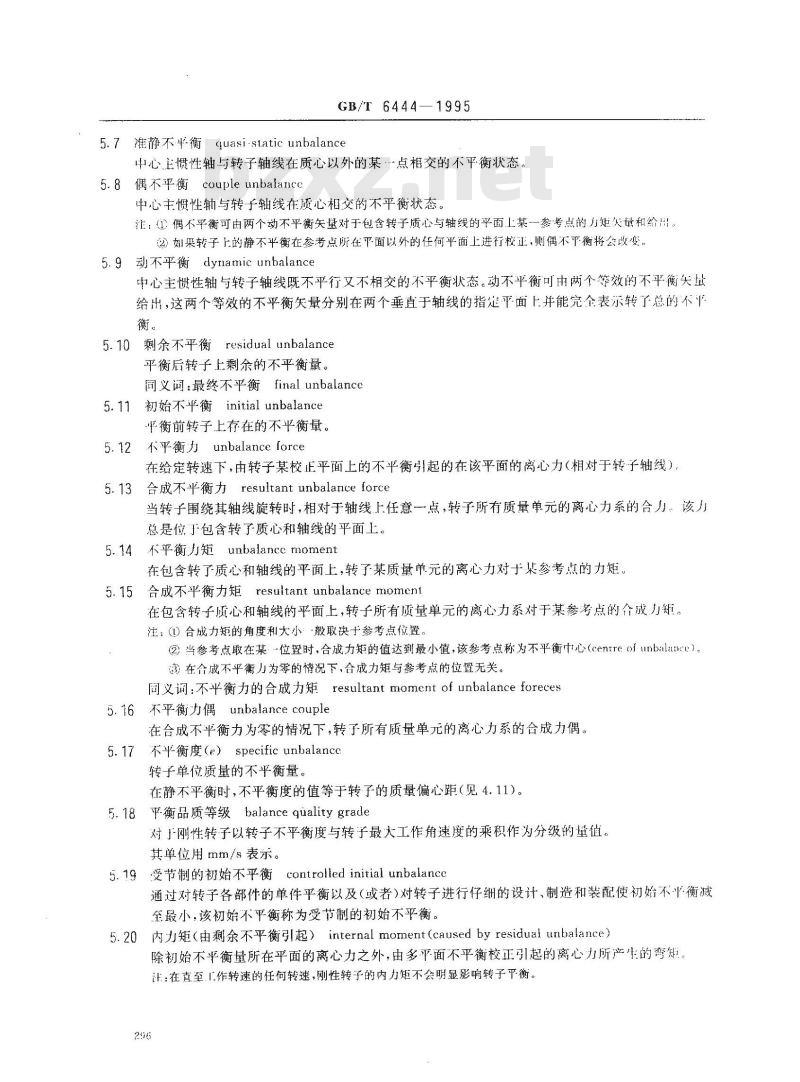

5.7 淮静不半衡quasi-static unbalance中心主惯性轴与转子轴线在质心以外的某点相交的不平衡状态。5.8偶不平衡coupleunbalancc
中心主惯性轴与转子轴线在质心相交的不平衡状态。注：（1）偶不平衡可由两个动不平衡矢对于包含转子质心与轴线的平面上某一参考点的力矩久量和给用。）如果转子上的静不平衡在参考点所在平面以外的任何平面上进行校正，则偶不衡将会改变。5.9动不平衡dynamic unhalance中心主惯性轴与转子轴线既不平行又不相交的不平衡状态。动不平衡可由两个等效的不平衡尖量给出，这两个等效的不平衡矢量分别在两个垂直于轴线的指楚平面上并能完全表示转了总的不平衡。
5.10剩余不平衡residual unbalance平衡后转子上剩余的不平衡量。同义调：最终不平衡finalunbalance5.11初始不平衡　initial unbalance平衡前转子上存在的不平衡量。5.12不平衡力 unbalance force　在给定转速下，由转子某校正平面上的不平衡引起的在该平面的离心力（相对于转子轴线），5.13合成不平衡力resultant unbalance force当转子围绕其轴线旋转时，相对于轴线上任意一点，转子所有质量单元的离心力系的合力、该方总是位于包含转了质心和轴线的平面上。5.14不平衡力矩unbalancc moment在包含转了质心和轴线的平面上，转了某质量单元的离心力对于某参考点的力矩。5.15合成不平衡力矩 resultant unbalance momen1在包含转子质心和轴线的平面上，转子所有质量单元的离心力系对于某参考点的合成力。注：（）合成力短的角度和大小：·搬取决于参考点位置。②当参考点取在某位置时，合成力矩的值达到最小值，该参考点称为不平衡中心（centreoi unbalance）。在合成不平衡力为零的情况下，合成力矩与参考点的位置无关。同义词：不平衡力的合力矩resultant moment of unbalance foreces5.16　不平衡力偶　unbalancecouple在合成不平衡力为零的情况下，转子所有质量单元的离心力系的合成力偶。5.17不平衡度（e）specific unbalancc转子单位质量的不平衡量。
在静不平衡时，不平衡度的值等于转子的质量偏心距（见4.11）。5.18平衡品质等级balancequalitygrade对于刚性转子以转子不平衡度与转子最大工作角速度的乘积作为分级的量值。其单位用mm/s表示。
5.19受节制的初始不平衡controlled initial unbalance通过对转子各部件的单件平衡以及（或者)对转子进行仔细的设计、制造和装配使初始不平衡减至最小，该初始不平衡称为受节制的初始不平衡。5.20内力矩（由剩余不平衡引起）internal moment(caused by residuai unbalance）除初始不平衡量所在平面的离心力之外，由多平面不平衡校正引起的离心力所产生的湾矩汁：在直至工作转速的任何转速，刚性转子的内力矩不会明显影响转子平衡。296

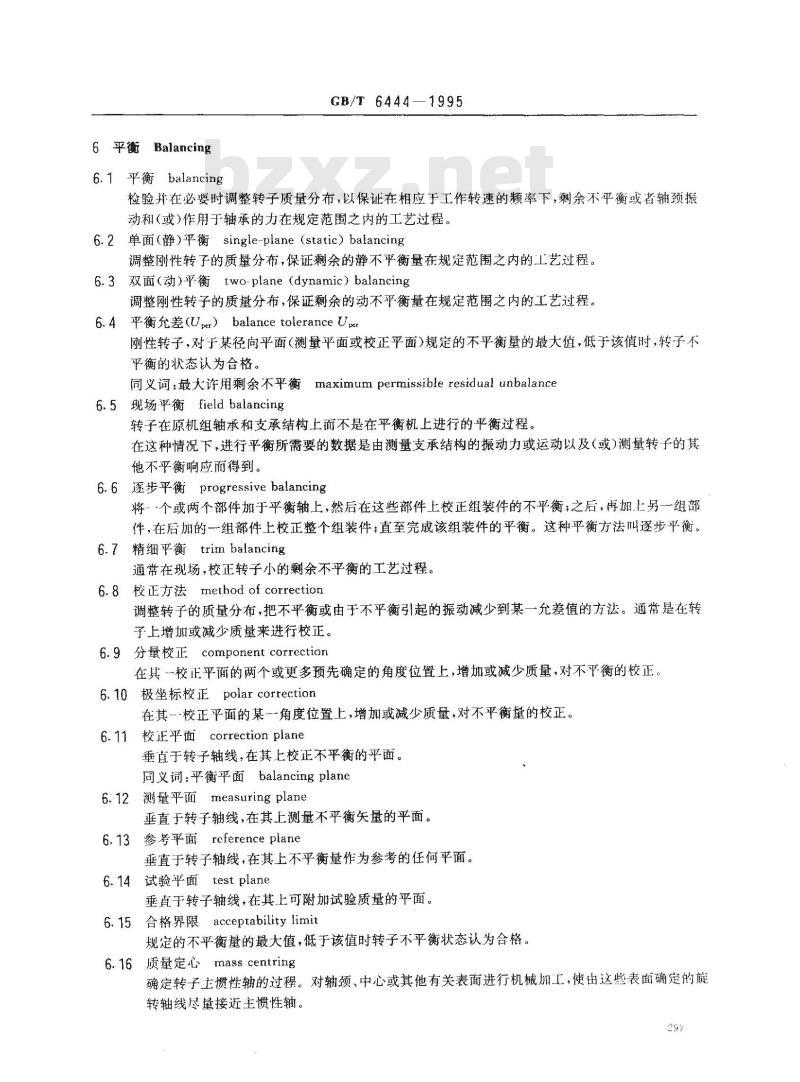

6 平衡 Balancing
6.1平衡 balancing
GB/T 6444—1995
检验并在必要时调整转子质量分布，以保证在相应于工作转速的频率下，剩余不平衡或者轴颈振动和(或)作用于轴承的力在规定范围之内的工艺过程。6.2单面（静）平衡single-plane（static）balancing调整刚性转子的质量分布，保证剩余的静不平衡量在规定范围之内的工艺过程。6.3双面（动）平衡two-plane（dynamic）balancing调整刚性转子的质量分布，保证剩余的动不平衡量在规定范围之内的工艺过程。6.4平衡允差(Uper）balance tolerance Uper刚性转子，对于某径向平面（测量平面或校正平面）规定的不平衡量的最大值，低于该值时，转子不平衡的状态认为合格。
maximum permissible residual unbalance同义词：最大许用剩余不平衡
6.5现场平衡field balancing
转子在原机组轴承和支承结构上而不是在平衡机上进行的平衡过程。在这种情况下，进行平衡所需要的数据是由测量支承结构的振动力或运动以及（或）测量转子的其他不平衡响应而得到。
6.6 逐步平衡 progressive balancing将·个或两个部件加于平衡轴上，然后在这些部件上校正组装件的不平衡；之后，再加七另一组部件，在后加的一组部件上校正整个组装件；直至完成该组装件的平衡。这种平衡方法叫逐步平衡。6.7 精细平衡 trim balancing
通常在现场，校正转子小的剩余不平衡的工艺过程。6.8校正方法method of correction调整转子的质量分布，把不平衡或由于不平衡引起的振动减少到某一允差值的方法。通常是在转子上增加或减少质量来进行校正。6.9分量校正 component corrcction在其-一校正平面的两个或更多预先确定的角度位置上，增加或减少质量，对不平衡的校正。6.10极坐标校正polar cortectian在其---校正平面的某角度位置上，增加或减少质量，对不平衡量的校正。6.11校正平面 correction plane垂直于转子轴线，在其上校正不平衡的平面。同义词：平衡平面balancing plane6.12 测量平面 measuring plane垂直于转子轴线，在其上测量不平衡矢量的平面。参考平面rcferenceplane
垂直于转子轴线，在其上不平衡量作为参考的任何平面。6.14试验平面test plane
垂直于转子轴线，在其上可附加试验质量的平面。合格界限acceptability limit
规定的不平衡量的最大值，低于该值时转子不平衡状态认为合格。6.16质量定心mass centring
确定转子主惯性轴的过程。对轴颈、中心或其他有关表面进行机械加工，使由这些表面确定的旋转轴线尽量接近主惯性轴。
6.17校正质量correctianmass
GB/T64441995
在给定的校正平面土，为把不平衡减小到所要求的范围，附加于转了的质量（或从转子相反位α除去的质量）。
6.18标定质量calibrationmass免费标准下载网bzxz
某已知质量，用于：
a．与校验转子起，以标定平衡机；b，在某种类型的第一个转子上，标定软支承平衡机以校正该转子以及同类型的转子。6.19试加质量trial mass
任意（或由先前对同样转子的经验）选择并加在转子上以确定转子响应的质量。试加质量通常在试加法平衡或现场平衡中使用。在这种场合，状态不能准确控制或者没有精确的测量设备。6.20试验质量test mass
配合校验转子用于测试平衡机的严格规定的质量。对试验质量的规定应包括其质量和质心位置，这些值的误差的总作用不应对试验结果有明显影响。
6.21差分试验质量differential testmasses在同一横截面上的直径相反位置处，加在转子上的不平衡量不同的两个质量。注：①在单-试验质量不适用的情况下，使用差分试验质量。②实践中，试验质量顶部高度和螺纹部分保持不变，而改变其顶部直径以获得不同的试验质量。6.22差分不平衡diffcrential unbalance两个差分试验质量之间不平衡的差值。6.23转位indexing
为达到所要求的位置，将转子或转子组件转动某一角度。6.24转位不平衡　indexing unbalance·个不平衡转子组件的两个部件相对转位之后不平衡量的变化。这种不平衡量的变化通常是中于单个部件的不平衡、配合面的偏差与（或)配台松动引起的。：注：若连结面的配合有可重复性，当一个部件转位180°之后，所测得的不平衡量的变化是联结部件所引起的误差的两倍。
6.25转位平衡（应用于多部件的转子组件）indexbalancing（as applied 1o multipart rotorassemblies)
对多部件转子组件的每个部件相对于其余部件转位，对之进行校正，消除由其引进的不平衡误差，该过程称为转位平衡。
注：（）转位平衡一般通过平衡某：多部件转子至所要求的范围之内来进行，某部件相对其余部件转位180°，校正每·部件转位不平衡的一半。②）如果不可能转位180°，可使用其他角度，不过在这种情况下可能要求失量计算。6.26振动传感器平面vibrationtransducerplane垂直于轴线安装振动传感器的平面。6.27平面转换planetransposition在不是初始测量平面的其他平面上确定不平衡量的过程。6.28四分之一点（用于刚性转子的平衡）quarter points（as applicd to balancing of quasi-rigidrotors)
位于2d类准刚性转子两个校正平面的最优位置处。它距离两端轴承约在轴承跨度的四分之处。
GB/T 6444--1995
7 平衡机和平衡设备Balancingmachines and equipment7.1 -衡机 balancing machine
用于测量转子不平衡的机器。如需要可用于调整被平衡转子的质量分布，使与转速同频的轴颈振动战作用于轴承的力减小。
7.2重力式平衡机gravitational balancing machine用于在非旋转情况下支承刚性转子并提供静不平衡量值和相角数据的平衡机，同义词：非旋转平衡机non-rotatingbalancingmachine7.3离心力式平衡机centrifugal balancingmachine用于支承转子，使其旋转，并且提供由转子不平衡引起的与转速同频的振动力或振动数据的平衡机。
同义词：旋转平衡机rotational balancing machine7.4单面（静）平衡机single-plane（static）balancing machine为完成单面平衡提供数据的重力式或离心力式平衡机。注：单面平衡可在两刀口上进行，无需转子旋转，但是，现在更经常地是在离心力式平衡机上进行。7.5动（双面）平衡机dynamic（two-plane）balancingmachine为完成双面平衡提供数据的离心力式平衡机。动平衡机有时也用于完成单面平衡。7.6硬支承（测力，低于共振）平衡机hard bearing（force-measuring，below resonance）balancingmachine
平衡转速低于转了-支承系统固有频率的平衡机。7.7 谐振式平衡机 resonance balancing machine平衡转速等于转子-支承系统固有频率的平衡机。7.8软支承（高于共振）平衡机 soft bearing（above-resonance）balancing machine平衡转速高于转子-支承系统固有频率的平衡机7.9补偿式(零力)平衡机compensating（null-force）balancing machine带有机内校正力系统以消除转子中不平衡力的平衡机。7.10 直读式平衡机 direct reading balancing machine能直接指示两个测量平面上不平衡相角位置和不平衡质量单位数（例如g）的平衡机。其校正平面十扰较小，对于某种类的第一个转子不需要单独校正。7.11［
回转直径swingdiameter
平衡机能容纳的最大转子直径。现场平衡设备field balancing equipment7.12
为在装配好的机器上而不是安装在平衡机上进行平衡操作提供数据的测量仪器的组合。7.13量值指示器amount indicator在平衡机上，用以指示不平衡量值或不平衡效应的刻度盘、量具或仪表等。7.14实用校正单位practical correction unit与平衡机所指示的不平衡量值单位相应的单位。为了方便起见，它和特定的半径以及校正平面有关，通常表示为任意选定的数量单位，如给定直径的钻孔深度、重量、焊丝长度等。7.15配重 counterweight
加在旋转体上的重量块，用以减少在某一所要求的位置上计算出的不平衡。这种重量块可用下使不对称旋转体成为平衡状态或减少该体内的弯矩，例如用于曲轴。7.16补偿器compensator
安装在平衡机内可使转子的初始不平衡为零（通常以电气方式），以加快平面的校正和标定过程299
的装置。
7.17相角指示器angle indicator用于指示不平衡相角的仪器。
7.18灵敏度开关5ensitivity switchCB/T 6444—1995
用于改变不平衡量最大值的控制器，标明量程或比例，通常以10：1或更小分档。7.19相角参考发生器angle reference generator在平衡中用于产生确定转子相角位置信号的装置。7.20#
相角参考标志 angle reference marks用来表示固定于转子上的相角基准系的标志，它可以是光学的、磁的、机械的或放射性的。7.214
矢量测量装置vector measuring device用不平衡矢量来测量和显示不平衡量值和相角的装置，通常用点或线表示。分量测量装置component mcasuring device7.22
用不平衡矢量的选定分量来测量和显示不平衡量值和相角的装置。7.23平衡机最小响应balancing machine minimum response在规定条件下，平衡机检测和指示最小不平衡量能力的量度。7.24平衡机精度·balancing machine accuracy平衡机在规定条件下对不平衡量值和相角的测定精度。7.25校正平面干扰correction plane interference在给定转子的某一校正平面上不平衡量的变化所引起的另一校正平面上平衡机指示值的改变。同义词：校正平面相互影响correctionplanecross-effect7.26校正平面千扰比correction plane interference ratios给定转子的两个校正平面A和B的干扰比I8，IBA用以下关系式定义：IARUAR/UBE
式中UA和UB分别表示在平面B上加规定的不平衡量所引起A面和B面的不平衡量；同样IBA=UBA/UAA
式中IBA和UAA分别表示在平面A上加规定的不平衡量所引起B面和A面的不平衡。7.27不平衡力偶干扰比coupleunbalance interference ratio不平衡力偶干扰比Isc由以下关系式确定：I == U,/U.
式中：U。一当给定的不平衡力偶U。引入转子时，平衡机静不平衡量指示值的改变量，（2）
注：该比率通常用在单面平衡机的测试中，可以用校验转子上试验平面间最大距离与其乘积的百分比表示，7.28乎面分离plane separation对于特定转子所进行的减少校正平面干扰比的平衡机操作。7.29平衡机灵敏度balancing machine sensitivity在规定条件下，不平衡指示器的读数增量与不平衡量的增量之比值。7.30面分离电路plane separation（nodal）nctwork置十传感器和不平衡指示器之间的电路，它不需要特殊放置传感器而是用电气方法完成平面分30
离的功能。
7.31寄生质量parasitic mass
GB/T 6444-1995
除被平衡转了质量以外，在转子中由于不平衡力引起运动的任何其他质量7.32
2永久性标定permanentcalibration硬支承平衡机的特点，充许平衡机仅进行-次永久性标定，对平衡机能力和转速范翻内的任何转子，其标定保持不变。
注：平衡机使用前必须按转子不同的尺寸进行设定（见7.35）。7.33
3不平衡减少率URR）unbalancereductionratio经过一次平衡校正减少的不平衡量与初始不平衡量之比值，它是不平衡校正总效率的量度，通常以百分数表示。
URR = (U, -U,)/U, = 1 -U2/U)式中U—初始不平衡量；
U—次平衡校正后剩余的不平衡量。7.34标定calibration
对于给定转了及其他基本相同的转子，使规定的校正平面上的不平衡量指示器读数用选定的校正单位来表示的平衡机调整过程；必要时，可包括相角位置的调整。7.35设定setting
对于硬支承平衡机，记入平衡机有关数据的操作，这些数据是：校正平面的位、轴承位置、校止半径以及适用的转速等。
7.36机械调整mechanicaladjustment为平衡转子对平衡机所进行的机械准备的实施。白平衡装置self-balancing device7. 371
在正常运转过程中，对于不平衡量的变化能自动进行补偿的装置。7.38最小可达剩余不平衡量（Umar）minimumachievableresidualunbalance平衡机能使转子达到的剩余不平衡量的最小值。7.39
最小可达剩余不平衡度（emar）minimumachievableresidual specific unbalance在给定的条件下，平衡机能够达到的剩余不平衡度的最小值。标称的最小可达剩余不平衡量（Unat）claimed minimum achievableresidual unbaiance7.40
制造厂对其平衡机规定的并按规定程序测定过的最小可达剩余不平衡的值。测量操作（在平衡机上）measuring run（inabalancing machine）7.41
由以下步骤构成的操作：
平衡机的机械调整，包括驱动装置、工艺装备和专用平衡夹具；a.
指示系统的设定：
为进行平衡操作的转了的准备；转子的加速；
不平衡的测量；
转子的减速；
为获得被平衡的转子有关读数所需的任何进一步的操作；任何其他所需的操作，例如安全措施等。注：（)在大批影产品进行平衡的情况下，通常从最初一次测量操作后步骤a，b就可省略：在任何情况下的相继测量操作，步骤a，b，c均可省略，②测量操作有时被称作检验操作（checkrun）。30）
GB/T 6444—1995
7.42平衡操作（在平衡机上）balancing run（on a balancing machine）包括一-次测量操作和相应校正过程的操作。7.43工字时间floor-to-floor time包括平衡操作、检验操作以及装卸所需的全部时间。工序时间通常以min表示。7.44周期率cyclerate
当平衡转子时，在规定的转速对给定惯性矩的转子进行平衡，平衡机可实施的小时起停次数（平衡机无损坏)。
7.45生产率production rate
工序时间的倒数。通常以每小时件数表示。7.46测定试验traverse test
通过测定试验，能够确定转子的剩余不平衡量，或者能够校验平衡机的性能与标称的最小可达剩余不平衡量Umar是否一致。
垂直轴线自由度vertical axisfreedom7.47
卧式平衡机轴承架或轴承座围绕通过支承中心的垂直轴线以微小角度转动的自由度。7.48
摆重hobweight
平衡时，装于曲轴销上的附重，以模拟活塞-连杆组件的旋转和往复质量部分。9虚假不平衡示值phantomunbalanceindication7.49
在某些状态下，由不平衡以外与转速同频的信号所导致的不平衡示值注：①虚假不平衡示值可能由以下状态引起：在滑动或滚动轴承上平衡由于垂直轴线自由度（见7.47）不足；万向轴的万向接头受约束；由转子的轴弯曲引起的交变支承力；旋转磁场或其他类似状态。②对于刚性转子，虚假不平衡示值可通过观察在不同平衡转速下的示值的变化，从不平衡示值中分开。7.50次补偿器double compensator安装在平衡机内的装置，它可消除由工艺装备引起的系统误差对不平衡示值的影响。7.51辅助轴承slave bearings
专用的滚动轴承，通常已减小间隙，用在低速平衡机上支承转了。注：辅助轴承有时也叫平衡轴承，主要用于喷气机的转子平衡，因为在冷态下轴承中的大间隙（适应干工作温度时的膨胀)会引起明显的随机平衡误差。8 挠性转子 Flexible rotors
8.1（转子)挠曲临界转速（rotor）flexural critical speed转子出现最大挠曲时的转子转速，并且转子的这种挠曲远比轴颈的振动显著。8.2刚性转子振型临界转速rigid-rotor-mode critical speed轴颈出现最大振动时的转子转速并且转颈的这种振动远比转子的挠曲显著。（转子）挽曲主振型（rotor）flexural principal mode8.3
对于无阻尼的转子-支承系统，转子在某一曲临界转速时出现的振型。8.4多面平衡multiplane balancing用了挠性转子平衡，需要在两个以上校正平面上进行不平衡校正的任何平衡过程。8.5影响系数法influence coefficient method根据线性振动理论求得影响系数，以进行平衡的一种挠性转子平衡方法。8.6振型平衡modal balancing
平衡挠性转子的一种方法，分别在有影响的各阶挠曲主振型下进行不平衡校正把振幅减小到规定范围之内。
8.7第n阶振型不平衡量nthmodalunbalance302
GB/T6444—1995
只对转子-支承系统挠曲曲线的第n阶主振型起作用的不平衡量。注：①这一不平衡分量可用U，量度。u(2)e(z)p,(2) dz - e,mn
式中：e（2）沿转子轴向在点之处局部质量中心的偏心距；L.转子长度
（2）第n阶振型函数；
“z）-…—转子单位长度上的质量；e…第n阶振型偏心距；
mn-第n阶模态质量。
②第n阶振型不平衡量不是…个单一的不平衡最,而是一个按第n阶振型分布的分布。Ue(2)g.(z)
un(2) = enu(2)p,(2) =
单一-的不平衡矢量U对第n阶主振型的作用可表示为U. = eam,
μ()(z) dz
[[ext(z)p,(z) Jb,(2) dz
8.8等效第n阶振型不平衡量equivalent nth modal unbalance对挠曲曲线的第n阶主振型的作用效果相当于第n阶振型不平衡量的最小单-不平衡量U注：有关系式U，=Um(z）
式中：（2）--22时的振型函数值；施加Um处的横截面轴向坐标。
②在适当数目的校正平面上，按一定比例分布，以影响所考虑的第n阶振型的一组分布不平衡量，称为等效第 n阶振型不平衡量组。
③等效第n阶不平衡量除影响第n阶振型外，还影响其他某些振型。8.9振型不平衡允差modal unbalancetolerance对应于某一振型所规定的等效振型不平衡量的最大值，在该振型下，低于该值的不平衡状态认为合格。
8.10倍频振动multiple-frequencyvibration频率相当于转速相应频率整数倍的振动。热致不平衡thermally induced unbalance8.11
出于温度变化引起的转子不平衡状态的明显改变。这种状态变化可以是永久的或暂时性的。8.12低速平衡（对于挠性转子）low speed balancing（relating to flexible rotors）在被平衡转子能视为刚性转子的转速下进行的平衡过程。8.13高速平衡（对于挠性转子）high speed balancing（relating to flexible rotors）在被平衡转子不能视为刚性转子的转速下进行的平衡过程。8.14不平衡敏感度susceptibity to unbalance在某工作期限内，以机器本身发生不平衡变化的概率表示。5不乎衡灵敏度sensitivity to unbalanr8.15
机器本身对不平衡变化反应的量度，在数值上以振动失量变化对不平衡失量变化的比值表示。8.16部灵敏度local sensitivityGB/T 6444-—1995
转子在规定转速下，在指定测量平面上位移或速度矢量变化对某平面上不平衡矢量变化的比值。是一有量纲的量。
同义词：影响系数influencecoefficient振型函数E（）mode function
描述相应振型中转子挠曲形状的函数。8.18模态质量(mn）modal mass
是：一具有质量量纲的系数，表示为：(z)(）dz
式中：μ()-转子单位长度的质量;L—转子长度。
8.19振型放大系数 modal amplification factor振型振动位移量与振型偏心距的比值，是一无量纲的量，对于第阶振型表示为：[
式中：2-旋转速度；
w,-第n阶临界（共振)转速；
,-—模态阻尼比。
8.20振型灵敏度modal sensitivity[1 - (9) + 45(9)
振型位移矢量变化对振型偏心距（振型不平衡量除以模态质量）变化的比值，是无量纲的量。在实际确定振型灵敏度时，应注意选取有关的振型分量。对于第n阶振型，振型灵敏度等于振型放大系数M,的值。
无量纲转速（第 n 阶振型）non-dimensional speed（nth mode）8.21
轴的转速除以相应临界转速(共振转速)的值，即2/w。8.22模态阻尼比（g,）（第n阶振型）modaldarnpingratio（nth mode）对第n阶模态阻尼作用的量度。有时以Q,因子表示，它为Q/w一1时，振型放大系数的值，表示为：
8.23振型偏心距（第n阶振型）modal eccentricity（nth mode）第n阶振型不平衡量除以第n阶模态质量的值。en Uu/mn
specific modal unbalance (nth mode)同义词：振型不平衡度（第n阶振型）301
（8）
