【国家标准(GB)】 内装变压器的钨丝灯灯具的安全要求

GB 7000.6—1996
本标准是根据国际电工委员会IEC 598-2-6灯具剪2部分内装变压器的
殊要求第6苹
钨丝灯具3制定的，技术内容和编写格式与IEC98-2-6:1994《内装变压器钨丝灯其\等向。本标准的附录A是标推的符录，
木标准由中华人民共和国轻工总会提山。本准由国灯具标准化中心口。
本标准起草单位：上海市照明灯具研究所，本标主要承小人；姚志尚、杨十钊。GB 7000.6—1996
IEC 前言
1)IEC(国际电工委员会)是由各国电工委员会组成的全逆界的标准化组织,IEC的目的是推进在电子和电气领域内涉及到标准化的所有可能性的国际合作，为此，除了别的活动外.IEC还出版国际标准，对技术委员会来说，它们的准备工作是可信赖的，对涉及到的课题感兴趣的任何IEC函家委员会可以参加准备工作,国际上与IEC 有联系的政府与非政府组织世血参加这个雅备工作,JEC与国际标推化组织(ISO)按照出二个组织间的协议决定的情况紧密地会作。2）对提交的内容有特别兴趣的各国家委员会参加的技术委员会所制定的IEC技术文件的正式决定或协设尽可能接近地表达涉及到这个内容的国际上的一致意见，3）它们以标推，技术报告或协议的形式出版并以推荐的形式供国际上使用·在这个意义上，它们三被各国家委员会所认可。
4】为了促进国际统一,[EC国家委员会有责征在他们的国家和区域标准中尽丘使用TFC国际标推，当IEC标和相应的国家标准或区域标准之间有任何差异时,应尽可能往国家标推和区域标准中清楚注明。
5）IFC并未提供何关于表示认可的标志的手续,IFC不对任何声称符合IFC某项标准的设备负责，
本标准由TEC第34技术委员会(灯池及其设备）的和第34I)分技术委员会（灯具）制定。本标准的第二版收消和替代了1979年出版的第一版,第一饮修订(1987)和第二次修订(1990),技术上的修订组成，去标准的第二版并且本标准与GR7000.1《灯其般安全要求与试验》-起使用，本标准的文在以第--版，第1次和第2次的修订以及以下文本为基础：国际标准草案
34D(CO)246
34D(CO)253
表决报告
34D(C0)258
34D(Co)260
对本标准投赞成票的全部信息在上面表格中注明的表决报告中能得到，附录A是本标准整体的--部分。
1范围
中华人民共和国国家标准
内装变压器的钨丝灯灯具的安全要求Safcty requirements of lumuinaires with boili-intransformers far fllanments lampsGB 7000.6- 1996
idt IEC 598-2-631994)
本标准规定了泡源山压和输出心不超过1000V的|类和I类内装变压器的丝灯具、不超过250V的0类内装变压养的钨丝灯具的安全要求，刻读本标准时参阅GB7000(idLIEC598-1)的有关章。
木标准不适用下I类灯具！
使用\安全特低电压\(SELV)变压器不必符合本标准的安全要求.这种变压器亦可以满足木标准的功能要求。
1.1引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的祭文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB4728.784电气图用图形符号开关控制和保装置（idt1EC417:1973）GB7000.1---1996灯具—般安全要求与试验（id1IEC598—1:1992)GB13028—91隔离变压器和安全隔离变正器技术要求（id1IFC742:1983）2一般试验要求
应用GB7000.1—1996中第0章的规定，在（GB7000.1—1996中各相应章所述的试验应接本标准中所列业的顾序进行。
3定义
CB 7000.1—1996中第1章的定义和以下定义-起使用。3.1（变玉器的）输入线圈inputwinding（of thetransformer）连接到电源的线圈。
3.2（变正器的）输出线酒nuputwinding(of thetraus[nrmer）连接到灯泡的线圈，
3.3（变压器的）额定电源电压nominalsupplyvoltage（ofthetransformer）对变压露设计的电源电压，
注：刘果输人我图有分接批头，变尺器可以有多」·个的额定电源自压。3.4（变监器的）额定电源电压范用nominal kupplyvolagerange（ofthetransfotmer）以上限值和下限值米表示变压器的电源电压的范围。注：额定电源电压范因是对单，一的年接买而言的，带分接义输人线圈的变压器就可能有添于个赖定自源压范围
3.5（变压器的）额定输出电流nominalautputcurrcn（of thetruslorner）国家技术监督局1996-06-17批准1997-07-01实施
GB 7000. 6 -1996

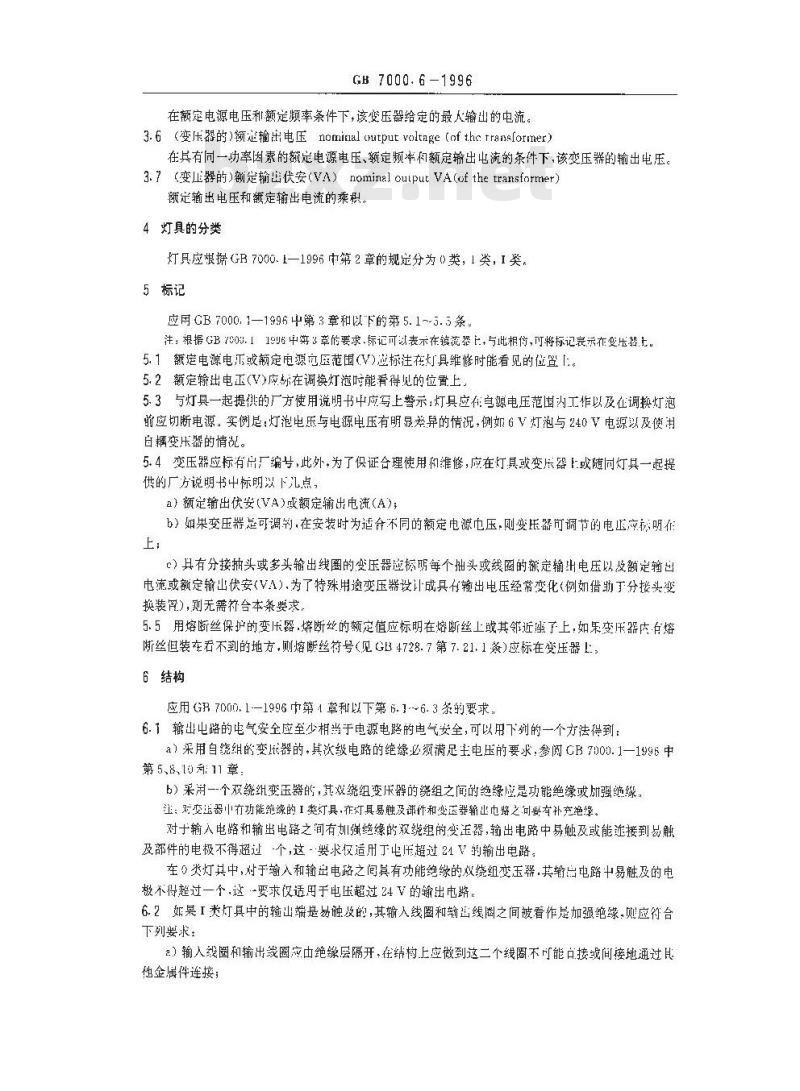

在额定电源电压和额定频率条件下，该变压器给定的最人输出的电流。3.6（变压器的）额定输出电压nominal cutput voltage(of thc translorimer）在兵有间一功率因素的额定电源电压、额定频率和额定输出电流的条件下，该变压器的输出电压。3.7（变正器的）额定输出伏安（VA）nominaloutputVA（of thetransformer）额定输出电压和额定输出电流的乘积。4灯具的分类
灯具应根据（GB7000.1—1996中第2章的规定分为0类，1类，1类，5标记
应月GB7000.1—1996中第3章和以下的第5.1~5.5条注：根据GB7009.119U6中第3章的要求.标记可以表示在镇流器上，与此相伤，可将标记衰示在变压器.上5.1额定电源电示或额定电源压范围(V)应标注在灯具维修时能看见的位置1.。5.2额定输出电正(V)应标在调换灯范时能看得见的位置上5.3与灯具一起提供的厂方使用说明书中应写上警示：灯具应在自源电压范围内工作以及在调换灯泡前应切断电源。实例：灯泡电压与电源电压有明显举异的情况，例如6V灯泡与240V电源以及使自耦变压器的情况。
5.4变压器应标有出厂编号，此外，为了保证合理使用和维修，应在灯具或变压器上或随同灯具一起提供的厂方说明书中标明以下凡点，a）额定输出优安(VA)或额定输出电流（A)；b）如果变压器是可调的，在安装时为适合不同的额定电源电压，则变压器可调节的电正应标明有上：
c）具有分接抽头或多头输出线圈的变压器应标明每个抽头或线圈的额定输出电压以及额定翰出电流或额定输出伏安(VA)，为了特殊用途变压器设计成具有输出电压经常变化（例如猎助丁分接头变换装宦),则无需衍台本条要求，5.5用熔断丝保护的变压器.熔断丝的额定值应标明在熔断丝上或其邻近座了上，如果变压器内有熔断丝但装车石不到的地方，则熔断丝符号见GB4728.7第7.21.1条）应标在变压器L，6结构
应用GR7000,1-—1996中第4章和以下第6.16.3条的要求6.1输出电路的电气安全应至少相当于电源电路的电气安全，可以用下例的一个方法得到：a】采用自绕组的变压器的·其次级电路的绝缘必须满足主电压的要求，参阅CB7000.1一1996中第5、8、1011章：
b）采用一个双绕组变压器的，其双绕组变压器的绕组之间的绝缘应是功能绝缘或加强绝缘注；对变压器中有功能绝缘的I类灯具.在灯具易触及部件和变医器输出电路之可要有补充绝缘。对于输入电路和输出电路之间有如强绝缘的双绕组的变压器，输出电路中易触及或能连接到易触及部件的电极不得超过个，这要求仅适用丁电压超过21V的输出电路在0类灯具中，对于输入和输出电路之间具有功能绝缘的双绕纽变玉器，其输出电路中易触及的电极不得超过一个，这·要求仅适于电压超过24V的输出电路6.2如果I类灯具中的输山端是易触及的，其输入线圈和翰出线圈之间被看作是加强绝缘，则应衍合下列要求：
2）输入线圈和输出线圈应由绝缴层隔开：在结构上应做到这二个线圈不可能口接战间接地通过其他企属件连接；
b）特别要采取以下猎施：
GB 7000. 6-1996

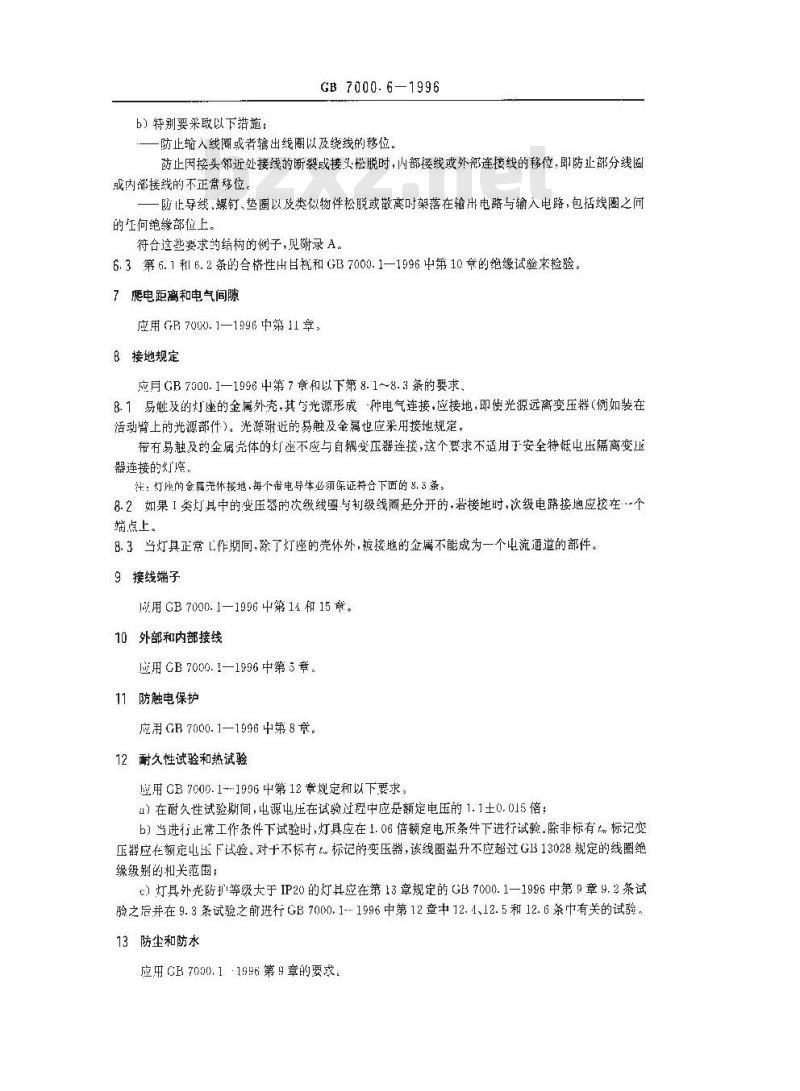

一防止翰人线圜或者输出线圈以及绕线的移位防止因接头邻近处接线的断裂或接头松脱时，内部接线或外部连接线的移位，即防止部分线圈或内部接线的不正常移位。
一防止导线.螺钉、垫圈以及类似物件松脱或散离时架落在输出电路与输入电路，包括线圈之间的江何绝缘部位上。
符合这些要求的结构的例子，见附录A。6.3第6.1和6.2条的合格性出目视和GB7000.1—1996中第10章的绝缘试验来检验，7爬电距离和电气间隙
应用 GB 7000. 1—1996 中第 11 章，B接地规定
应月 GB 7000. 1—1996 中第7 章和以下第 8. 1~8.3 条的要求、8.1易触及的灯座的金属外壳.其与光源形成种电气连接，应接地，即使光源远离变压器（例如装在活动臂上的光源部件）。光源谢近的易触及金属也应采用接地规定带有易触及的金属亢体的灯座不应与自耦变压器连接，这个要求不适用于安全特低电压隔离变压器连接的灯，
注：灯座的金属壳怀接地，每个带电导体必须保证符合下面的8.3条。8.2如果1类灯具中的变压器的次级线圈与初级线圈是分开的·楼地时，次级电路接地应接在个端点上。
8.3当灯具正常L作期间.除了灯座的壳休外，被接地的金属不能或为一个电流通道的部件。9接线端子
成用 GB 7000. 1—1996 中第14和15章。10外部和内部接线
应用CB7000.1—1996中第5章，
11防触电保护
应用 GB 7000. 1—1996 中第 8 章。12耐久性试验和热试验
应用CB7000.1-1996中第12章规定和以下要求，）在耐久性试验期间，电源电压在试验过程中应是额定电压的1.1土0.015倍：b）当进行止常工作条件下试验时，灯具应在1.06倍额定电乐条件下进行试验。除非标有t，标记变压器应在额定出压下试验。对于不标有t标记的变压器，该线圈温升不应超过G1313028规定的线圈绝缘级别的和关范围：
c）灯具外尧防扩等级大于IP20的灯其应在第13章规定的GB7000.1—1996中第9章9.2条试验之后并在9.3条试验之前进行GB7000,1-1996中第12章中12.4、12.5和12.6条中有关的试验。13防尘和防水
应用 CB 7000. 1-1996 第章的要求,GB7000.6-1996
对于外尧防护等级大十IP20的灯具，GB7000.1—1996第9章的试验顺序应衍合本标准第12章的要求。
14绝缘电阻和介电强度
应用(GB7000.1—1996第10章的要求电源电路和输出电路之间的试验电压应与电源电路和灯体之间的试验电压相同。15耐热、耐火和耐电痕
应用GB7000.1-1996第13。下载标准就来标准下载网
GH 7000.6 1996
附录A
（标准的附录）
结构的例子
符台6.2条的线圈要求的结构的刻子是a）具有足够终缘性能的材料制成的分开的绕线架上的线圈。b）具有足够绝缘性能材料制成的有随离层的单绕线架的线阁如果绕线架和隔离层冲压或模玉在个片板上或推入的隔离层在绕线架和隔离层之间要有一个巾间保护层或复盖层。c）应用薄层绝缘材料的线圈或铁芯变压器的同架线圈，并且在输入线圈和各个线圈之间有这种薄层绝缘，要使用这种线圈应至少二层薄层绝缘，若用两层接触放置时，应能承受加强绝缘的试验电压.试验电严应施加于两层的两个外表面，所有的线圈应用可靠方法保留术端线圈，这可以用薄层绝缘材料或牢固的固化材料贯穿整个空间，并有效地封住末端线圈，两个分开的接头不会间时松散。
