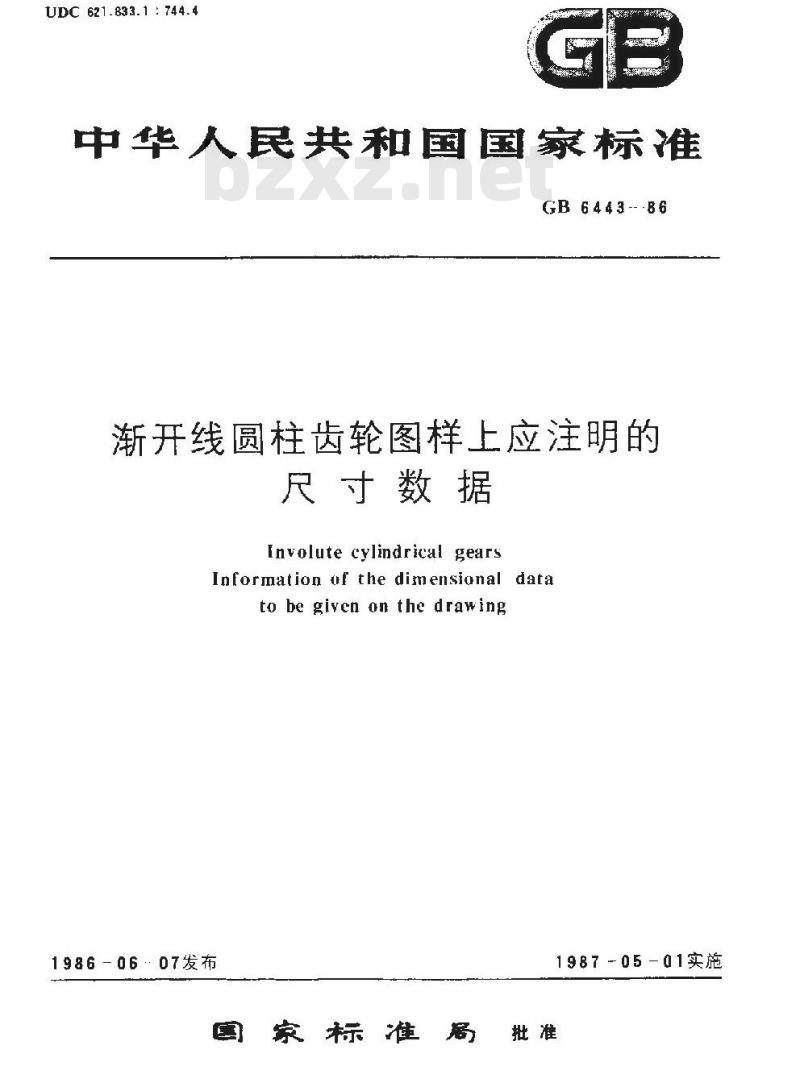

UDC 621.833.1 : 744.4
中华人民共和国国家标准
GB 6443---86www.bzxz.net
渐开线圆柱齿轮图样上应注明的尺寸数据
Involute cylindrical gears
Information af the dimensional datato be given on the drawing
1986-06·07发布
1987-05-01实施
国家标准居批准

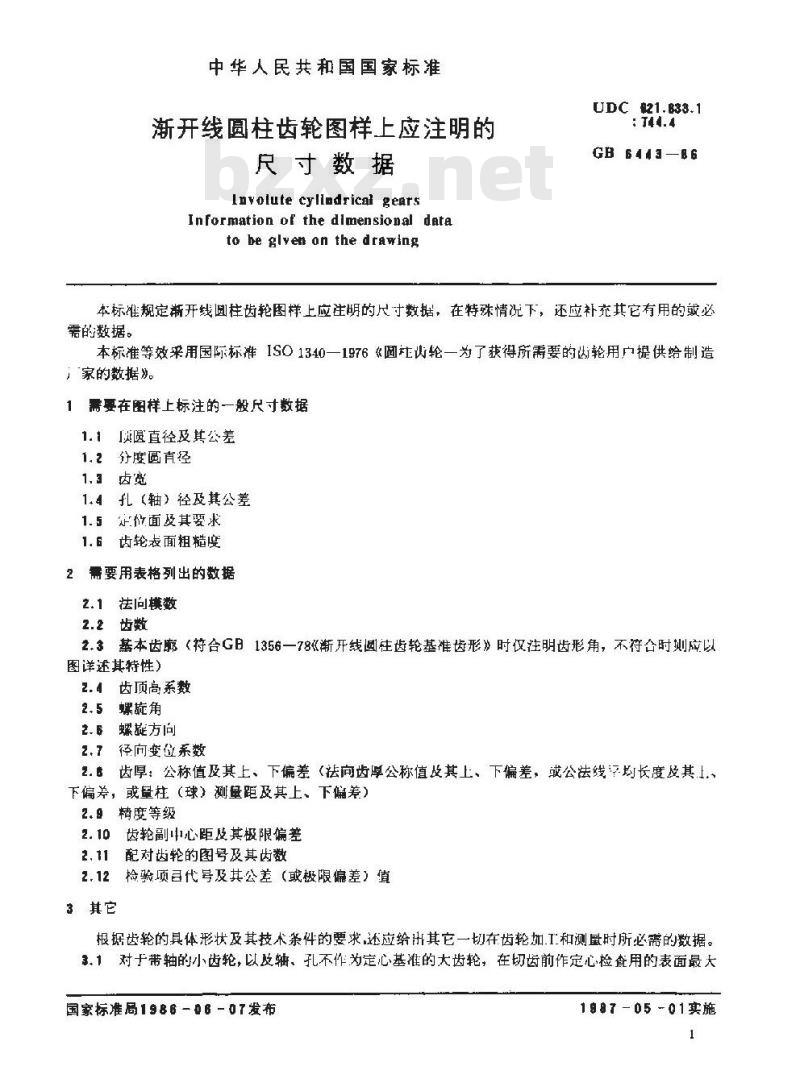

中华人民共和国国家标准
渐开线圆柱齿轮图样上应注明的尺寸数据
Involute cylladrical gears
Information of thedimensionaldatato be glven on the drawing
UDC$21.833.1
GB 644386
本标准规定渐开线圆柱齿轮图样上应注期的尺寸数括，在特殊情况下，还应补充其它有用的或必需的数据。
本标准等效采用国际标准1ISO 1340一1976《圆杜齿轮一为了获得所需要的齿轮用户提供给制造，家的数据》。
1 需要在图样上标注的一般尺寸数据1.1质圆直径及其公差
1.2分度圆直径
1.3齿宽
1.4孔（轴）径及其公差
1.5定价面及其要求
齿轮表面粗糙度
2需要用表格列出的数据
祛问模数
2.2齿数
2.3基本齿廊（符合GB1356一78《渐开线圆柱齿轮基准齿形》时仅往明齿形角，不符合时划应以图详述其特性）
2.4齿顶高系数
2.5螺旋角
2.6螺旋方向
2.7径向变位系数
2.言齿厚：公称值及其上、下偏差（法向齿厚公称值及其上、下偏差，或公法线污均长度及其上.、下偏差，或量柱（球）测量距及其上，下偏差）2.9精度等级
齿轮副中心距及其极限偏差
配对齿轮的图号及其齿数
2.12检验项目代号及其公差（或极限偏差）值3其它
根据齿轮的具体形状及其技术条件的要求，还应给出其它一切在齿轮加.I和测量时所必需的数据。3.1对于带轴的小齿轮，以及轴、孔不作为定心基准的大齿轮，在切齿前作定心检套用的表面最大国家标准局1986 - 0 6 - 07发布1987-05-01实施
径向跳动量必缅规定。
GB 6443—86
3.2为检验轮齿的加工精度，对某些齿轮尚需指出其它一些技术参数（如基圆直径），或其它作为检测用的尺寸参数和形公差（如齿项圆性面）。8.3当采用设计离形、设计齿向时成以图样详述其参数。3.4给出必要的技术要求

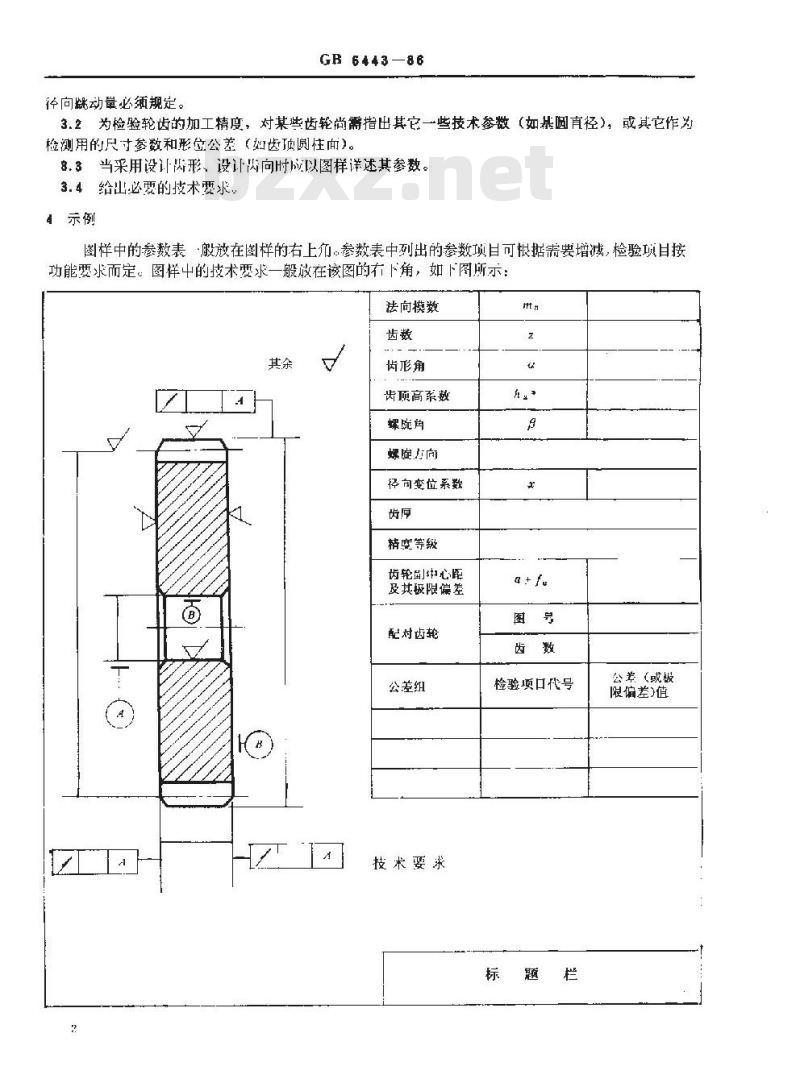

4示例
图样中的参数表·殷放在图样的右上尔。参数表中列出的参数项目可根据需要增减，检验项目接功能要求而定。图样中的技术要求一般放在该图的右下角，如下图所示：法向模数
齿形角
齿项高系数
螺旋片
螺旋方向
径向变位系数
精度等级
齿轮心距
及其极限偏差
配对齿轮
公差组
技术要求
检验项口代号
公差（或圾
限偏差)值
附加说明：
GB 6443—86

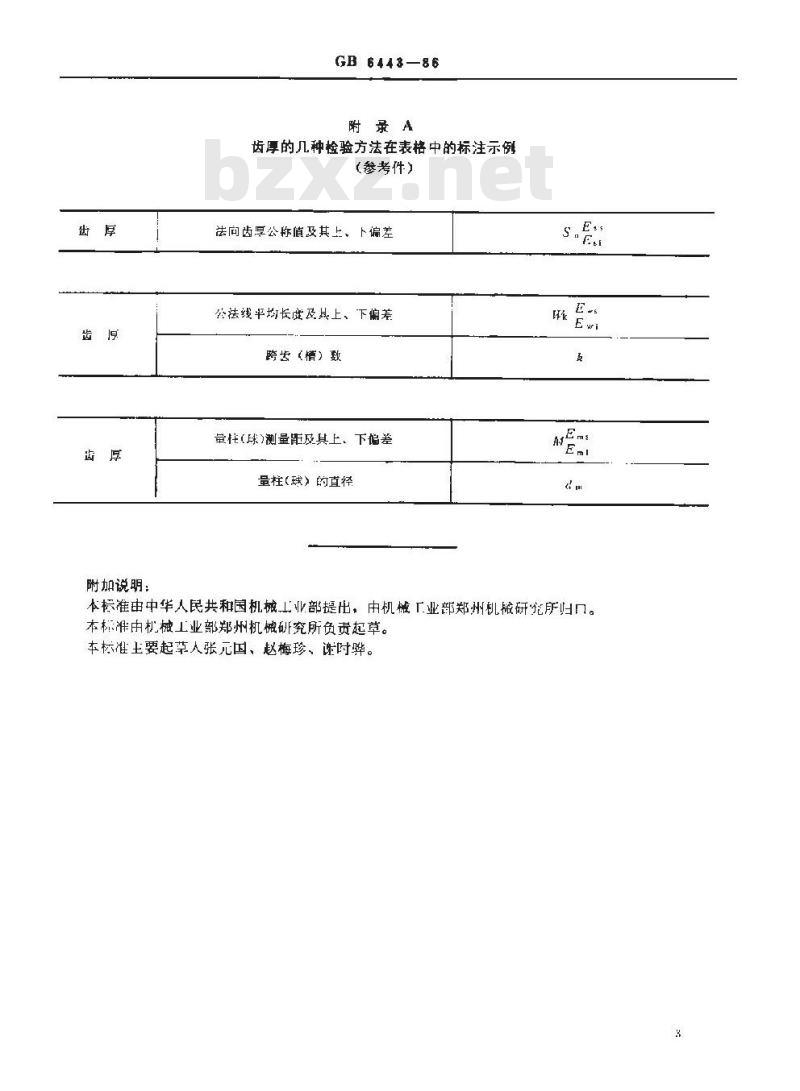

附录A
齿厚的几种检验方法在表格中的标注示例（参考件）
法向齿厚公称值及其上、下偏差公法线平均长度及其上、下偏差跨齿（）数
量柱(球)测量距及其上、下偏差量柱（球）的直径
本标准由中华人民共和国机械工业部提出，由机械工业部郑州机械研宠所归口。本标准由机械工业部郑州机械研究所负责起草。本标准土要起草人张元国、赵梅珍、谢时骅。3

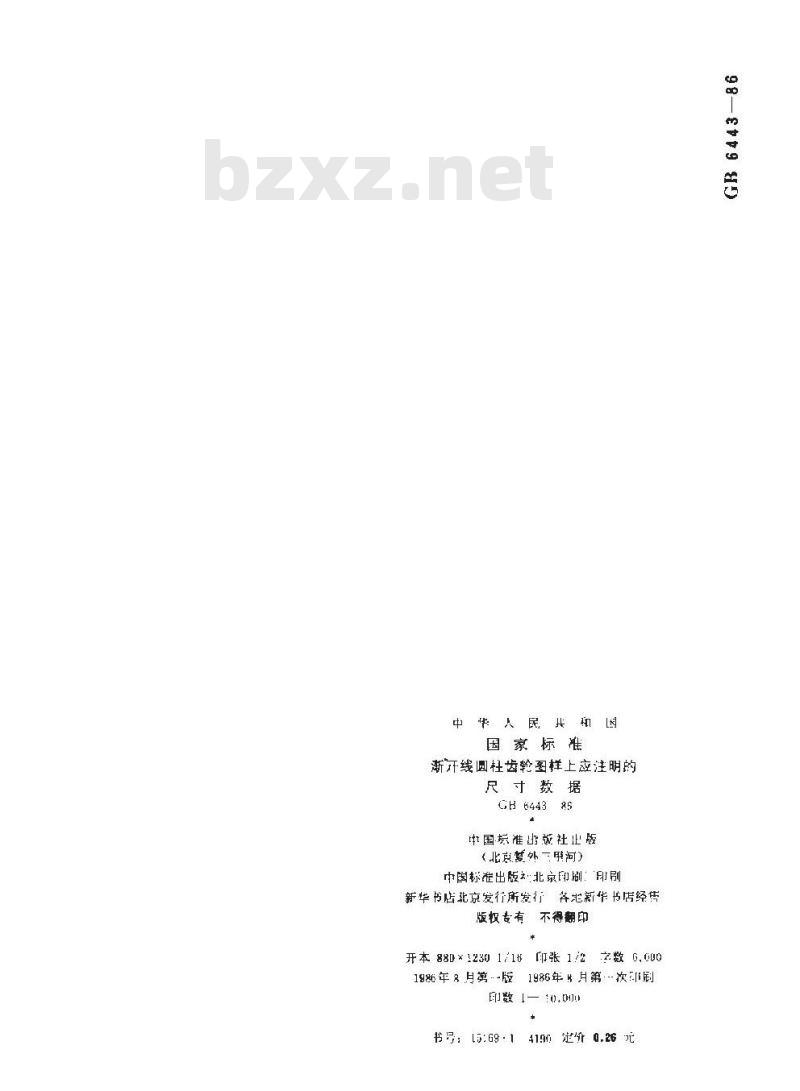

中华人民共和国
国家标准
渐订线圆杜齿轮图样上应注明的尺寸数据
GH 644385
中国坛准出版社止版
（北京蒙外一河）
中国标准出版北京印制：印刷
新华书店北京发行所发行各把新华书店经售版权专有不得翻印
开本 880 ×1230 1716
1986 年 3 月剪- -版
张172
之数 6,600
1986年月第次[刷
印数1—10,000
书号： 15:69-1
价0.26元
