【国家标准(GB)】 滚动轴承 滚轮滚针轴承 公差

GB/T6445.2-1996

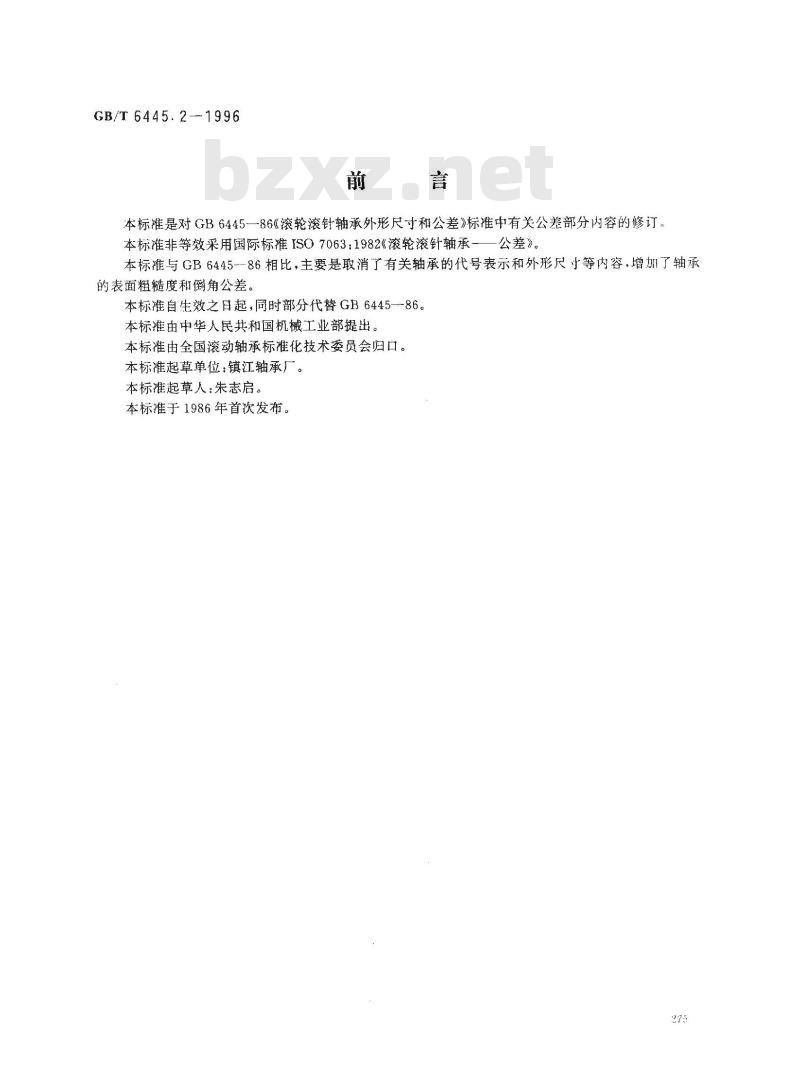

本标准是对GB6445一86《滚轮滚针轴承外形尺寸和公差》标准中有关公差部分内容的修订。本标准非等效采用国际标准ISO7063：1982《滚轮滚针轴承－—公差》。本标准与GB6445-86相比，主要是取消了有关轴承的代号表示和外形尺寸等内容.增加了轴承的表面粗糙度和倒角公差。
本标准自生效之日起，同时部分代替GB6445--86。本标准由中华人民共和国机械工业部提出。本标准由全国滚动轴承标准化技术委员会归口。本标准起草单位：镇江轴承厂。本标准起草人：朱志启
本标准于1986年首次发布。

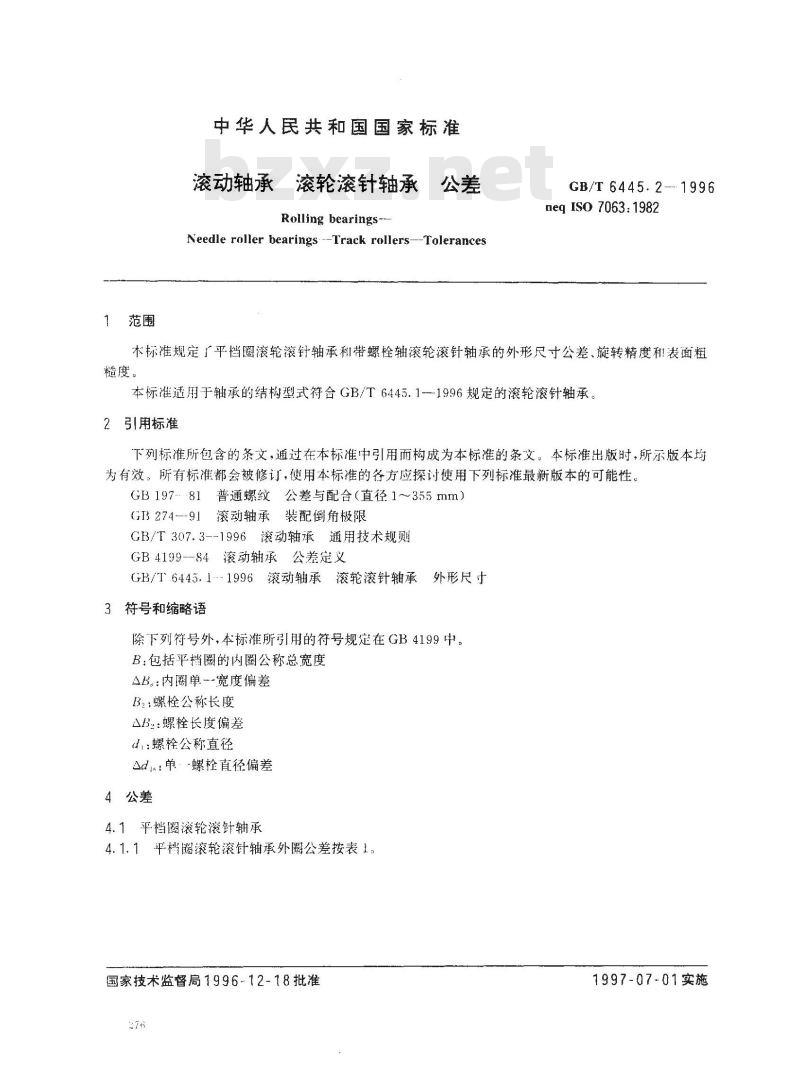

中华人民共和国国家标准
滚动轴承滚轮滚针轴承
Rolling bearings--
Needle roller bearings--Track rollers--TolerancesGB/T6445.2--- 1996
neq ISO 7063: 1982
木标准规定平档圈滚轮滚针轴承利带螺栓轴滚轮滚针轴承的外形尺寸公差、旋转精度和表面粗糙度。
本标准适用于轴承的结构型式符合GB/T6445.1--1996规定的滚轮滚针轴承。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB19781普通螺纹公差与配合（直径1～355mm）GB274--91滚动轴承装配倒角极限GB/T307.3--1996滚动轴承通用技术规则GB4199--84滚动轴承公差定义
GB/T6445.11996滚动轴承滚轮滚针轴承外形尺寸3符号和缩略语
除下列符号外，本标准所引用的符号规定在GB4199中。B：包括平档圈的内圈公称总宽度AB.：内圈单宽度偏差
B.：螺栓公称长度
△32：螺栓长度偏差
dl：螺栓公称直径
Adix：单·-螺栓直径偏差
4公差
4.1平档圈滚轮滚针轴承
4.1.1平档圈滚轮滚针轴承外圈公差按表1。国家技术监督局1996-12-18批准276
1997-07-01实施
GB/T6445.2—1996

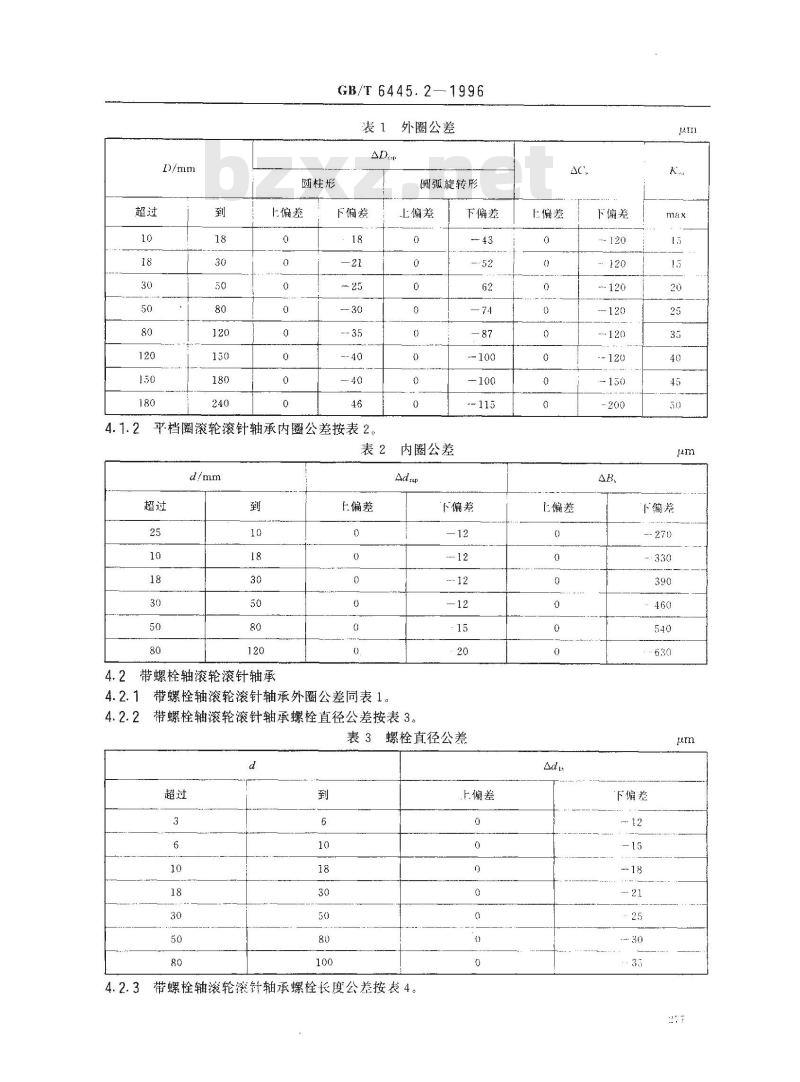

表1外圈公差
圆柱形
上偏差
下偏差
平档圈滚轮滚针轴承内圈公差按表2。圆弧旋转形
上偏差
2内圈公差
4.2带螺栓轴滚轮滚针轴承
上偏差
4.2.1栉螺栓轴滚轮滚针轴承外圈公差同表1。Admp
下偏差
下偏差
带螺栓轴滚轮滚针轴承螺栓直径公差按表34.2.2
表3螺栓直径公差
带螺栓轴滚轮滚针轴承螺栓长度公差按表4。4.2.3
上偏差
上偏差
下偏差
下偏差此内容来自标准下载网
下偏落
全部长度
GB/T6445.2-1996
表4螺栓长度公差
上偏差
4.2.4带螺栓轴滚轮滚针轴承螺栓螺纹公差为符合GB197规定的6g公差4.3倒角公差

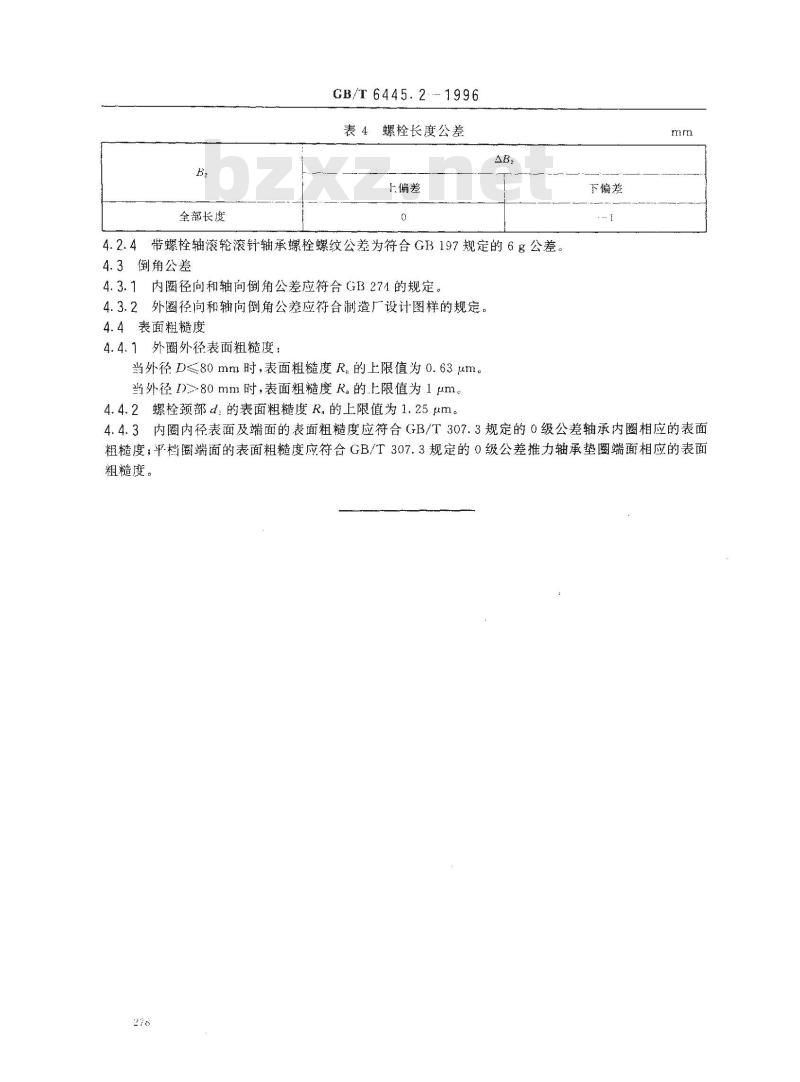

4.3.1内圈径向和轴向倒角公差应符合GB274的规定。4.3.2外圈径向和轴向倒角公差应符合制造厂设计图样的规定。4.4表面粗糙度
4.4.1外圈外径表面粗糙度：
当外径D≤80mm时，表面粗糙度Ra的上限值为0.63μm。当外径D>80mm时，表面粗糙度Ra的上限值为1μm。4.4.2螺栓颈部d的表面粗糙度R.的上限值为1.25μm。下偏差
4.4.3内圈内径表面及端面的表面粗糙度应符合GB/T307.3规定的0级公差轴承内圈相应的表面粗糙度：平档圈端面的表面粗糙度应符合GB/T307.3规定的0级公差推力轴承垫圈端面相应的表面粗糙度。
