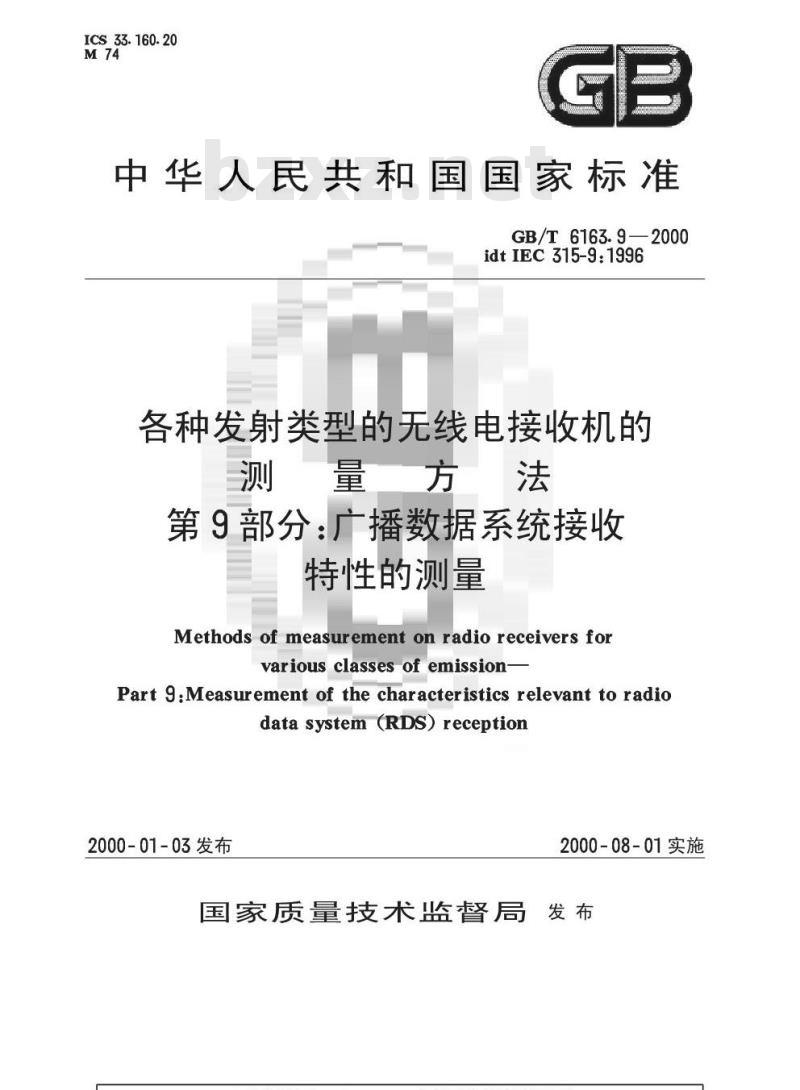

ICS33.160.20
中华人民共和国国家标准
GB/T6163.9—2000
idtIEC315-9:1996
各种发射类型的无线电接收机的量方法
第9部分：广播数据系统接收
特性的测量
Methodsofmeasurement on radio receivers forvarious classes of emission-Part 9:Measurement of the characteristics relevant to radiodatasystem(RDS)reception
2000-01-03发布
2000-08-01实施
国家质量技术监督局
GB/T6163.9—2000

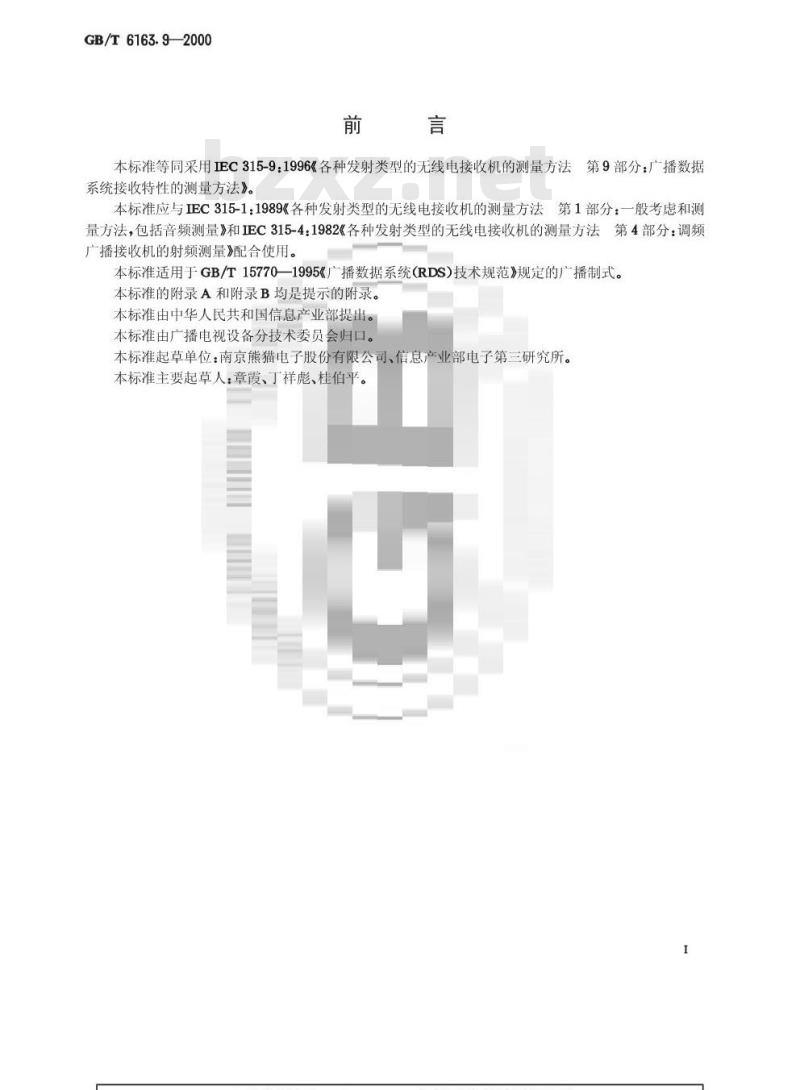

本标准等同采用IEC315-9：1996《各种发射类型的无线电接收机的测量方法第9部分：广播数据系统接收特性的测量方法》。
本标准应与IEC315-1：1989《各种发射类型的无线电接收机的测量方法第1部分：一般考虑和测量方法，包括音频测量》和IEC315-4：1982《各种发射类型的无线电接收机的测量方法第4部分：调频广播接收机的射频测量》配合使用。本标准适用于GB/T15770—1995《广播数据系统(RDS)技术规范》规定的广播制式。本标准的附录A和附录B均是提示的附录。本标准由中华人民共和国信息产业部提出。本标准由广播电视设备分技术委员会归口。本标准起草单位：南京熊猫电子股份有限公司、信息产业部电子第三研究所。本标准主要起草人：章霞、丁祥彪、桂伯平。GB/T6163.9—2000

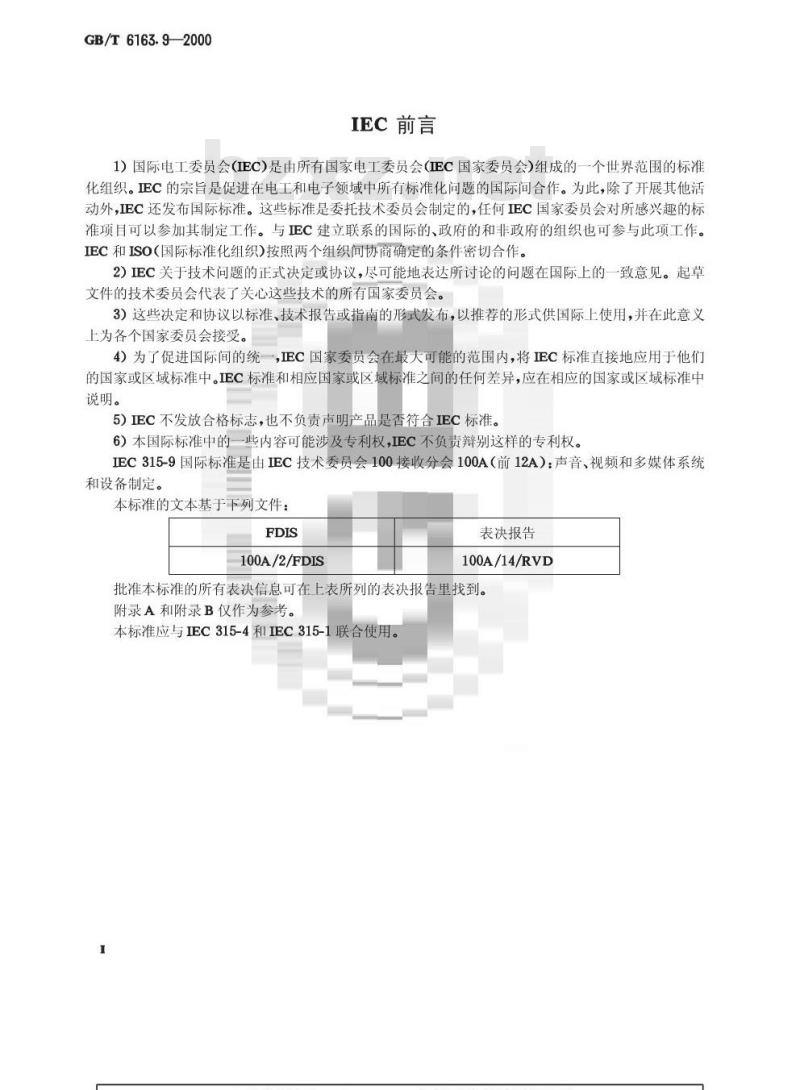

IEC前言
1）国际电工委员会（IEC）是由所有国家电工委员会（IEC国家委员会）组成的一个世界范围的标准化组织。正C的宗旨是促进在电工和电子领域中所有标准化问题的国际间合作。为此，除了开展其他活动外，IEC还发布国际标准。这些标准是委托技术委员会制定的，任何IEC国家委员会对所感兴趣的标准项目可以参加其制定工作。与EC建立联系的国际的、政府的和非政府的组织也可参与此项工作。IEC和ISO（国际标准化组织)按照两个组织间协商确定的条件密切合作。2)IEC关于技术问题的正式决定或协议，尽可能地表达所讨论的问题在国际上的一致意见。起草文件的技术委员会代表了关心这些技术的所有国家委员会。3）这些决定和协议以标准、技术报告或指南的形式发布，以推荐的形式供国际上使用，并在此意义上为各个国家委员会接受。
4）为了促进国际间的统，EC国家委员会在最大可能的范围内，将EC标准直接地应用于他们的国家或区域标准中。IEC标准和相应国家或区域标准之间的任何差异，应在相应的国家或区域标准中说明。
5)IEC不发放合格标志，也不负责声明产品是否符合IEC标准。6）本国际标准中的一些内容可能涉及专利权，IEC不负责辩别这样的专利权。IEC315-9国际标准是由IEC技术委员会100接收分会100A（前12A）：声音、视频和多媒体系统和设备制定。
本标准的文本基于下列文件：
100A/2/FDIS
表决报告
100A/14/RVD
批准本标准的所有表决信息可在上表所列的表决报告里找到。附录A和附录B仅作为参考。
本标准应与IEC315-4和IEC315-1联合使用。1总则

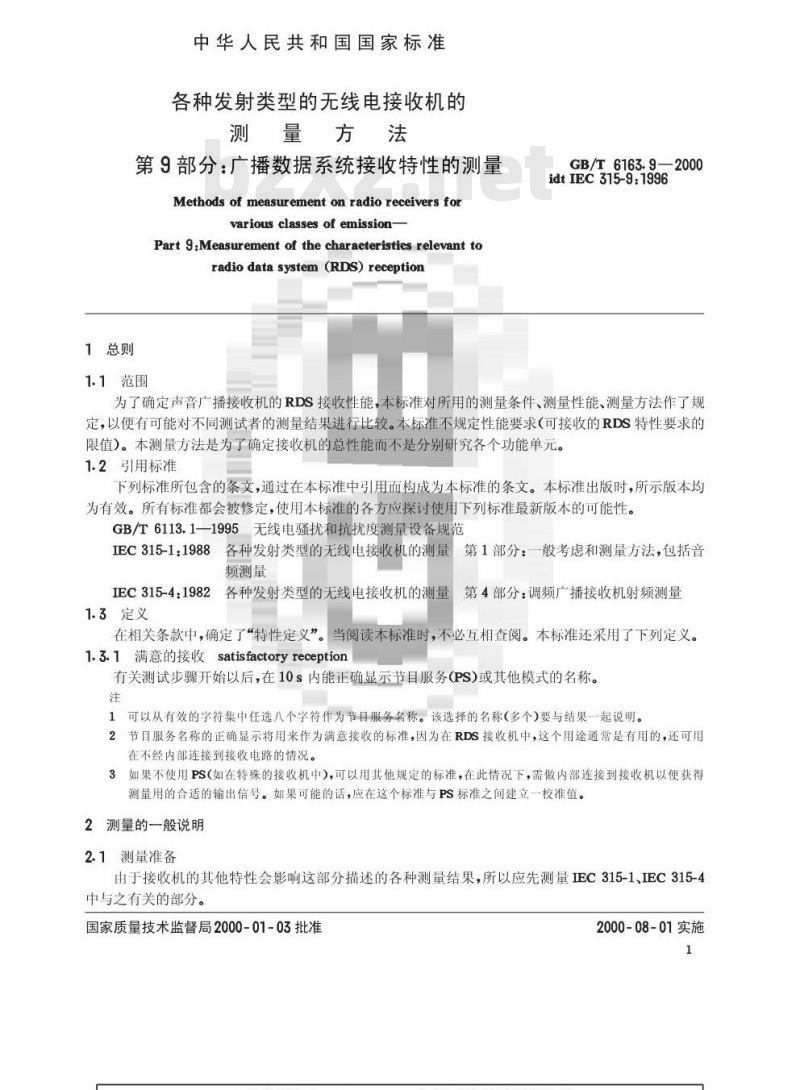

中华人民共和国国家标准
各种发射类型的无线电接收机的测量方法
第9部分：广播数据系统接收特性的测量Methodsofmeasurement onradioreceiversforvarious classes of emission-Part 9:Measurement of the characteristics relevant toradio data system (RDS) reception1.1范围
GB/T6163.9—2000
idtIEC315-9:1996
为了确定声音广播接收机的RDS接收性能，本标准对所用的测量条件、测量性能、测量方法作了规定，以便有可能对不同测试者的测量结果进行比较。本标准不规定性能要求（可接收的RDS特性要求的限值）。本测量方法是为了确定接收机的总性能而不是分别研究各个功能单元。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修定，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6113.1—1995无线电扰和抗扰度测量设备规范IEC315-1：1988各种发射类型的无线电接收机的测量第1部分：一般考虑和测量方法，包括音频测量
IEC315-4：1982各种发射类型的无线电接收机的测量第4部分：调频广播接收机射频测量1.3定义
在相关条款中，确定了“特性定义”。当阅读本标准时，不必互相查阅。本标准还采用了下列定义。1.3.1满意的接收satisfactoryreception有关测试步骤开始以后，在10 s内能正确显示节目服务(PS)或其他模式的名称。注
1可以从有效的字符集中任选八个字符作为节日服务名称。该选择的名称（多个)要与结果一起说明。2节目服务名称的正确显示将用来作为满意接收的标准，因为在RDS接收机中，这个用途通常是有用的，还可用在不经内部连接到接收电路的情况。3如果不使用PS（如在特殊的接收机中），可以用其他规定的标准，在此情况下，需做内部连接到接收机以便获得测量用的合适的输出信号。如果可能的话，应在这个标准与PS标准之间建立一校准值。2测量的一般说明
2.1测量准备
由于接收机的其他特性会影响这部分描述的各种测量结果，所以应先测量IEC315-1、IEC315-4中与之有关的部分。
国家质量技术监督局2000-01-03批准2000-08-01实施

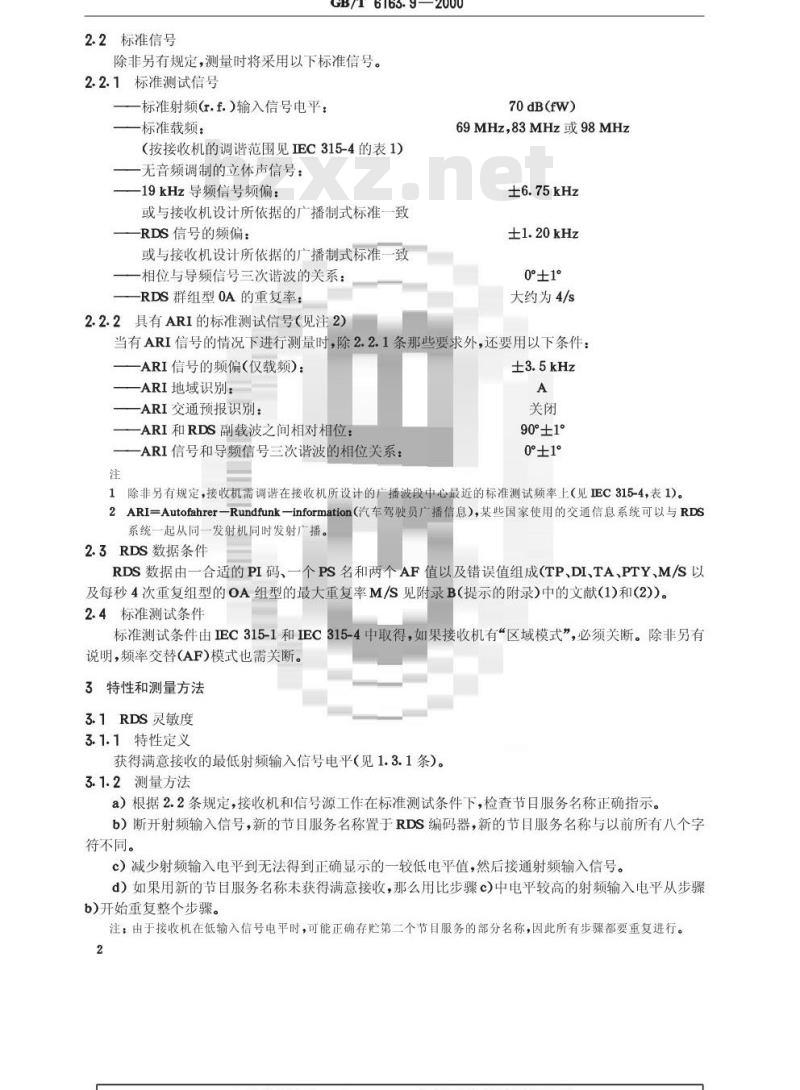

2.2标准信号
GB/T6163.9—2000
除非另有规定，测量时将采用以下标准信号。2.2.1标准测试信号
一标准射频(r.f.)输入信号电平：标准载频：
（按接收机的调谐范围见IEC315-4的表1）无音频调制的立体声信号：
-19kHz导频信号频偏：
或与接收机设计所依据的广播制式标准一致-RDS信号的频偏：
或与接收机设计所依据的广播制式标准一致相位与导频信号三次谐波的关系：-RDS群组型OA的重复率：
2.2.2具有ARI的标准测试信号（见注2）70dB(fW)
69MHz，83MHz或98MHz
±6.75kHz
±1.20kHz
0°±1°
大约为4/s
当有ARI信号的情况下进行测量时，除2.2.1条那些要求外，还要用以下条件：ARI信号的频偏（仅载频）：bzxz.net
-ARI地域识别：
-ARI交通预报识别：
-ARI和RDS副载波之间相对相位：-ARI信号和导频信号三次谐波的相位关系：注
90°±1°
0°±1°
1除非另有规定，接收机需调谐在接收机所设计的广播波段中心最近的标准测试频率上（见IEC315-4，表1)。2ARI=Autofahrer一Rundfunk一information（汽车驾驶员广播信息），某些国家使用的交通信息系统可以与RDS系统一起从同一发射机同时发射广播。2.3RDS数据条件
RDS数据由一合适的PI码、一个PS名和两个AF值以及错误值组成(TP、DI、TA、PTY、M/S以及每秒4次重复组型的OA组型的最大重复率M/S见附录B（提示的附录）中的文献(1)和(2))。2.4标准测试条件
标准测试条件由IEC315-1和IEC315-4中取得，如果接收机有“区域模式”，必须关断。除非另有说明，频率交替(AF)模式也需关断。3特性和测量方法
3.1RDS灵敏度
3.1.1特性定义
获得满意接收的最低射频输入信号电平（见1.3.1条）。3.1.2测量方法
a）根据2.2条规定，接收机和信号源工作在标准测试条件下，检查节目服务名称正确指示。b）断开射频输入信号，新的节目服务名称置于RDS编码器，新的节目服务名称与以前所有八个字符不同。
c）减少射频输入电平到无法得到正确显示的一较低电平值，然后接通射频输入信号。d）如果用新的节目服务名称未获得满意接收，那么用比步骤c)中电平较高的射频输入电平从步骤b)开始重复整个步骤。
注：由于接收机在低输入信号电平时，可能正确存贮第二个节目服务的部分名称，因此所有步骤都要重复进行。2
GB/T6163.9—2000
e）这个过程继续进行到在该射频输入信号电平时能获得满意的接收，并记录此电平。f）如果需要的话，则在存在ARI信息时，用2.2.2条规定的标准信号重复测量。3.1.3结果表示
根据3.1.2条步骤e)和f)确定的最低的射频输入信号电平（多个)被规定为RDS的灵敏度，并用dB(fW)表示。
3.2RDS频偏灵敏度
3.2.1特性定义
获得满意的接收时，RDS副载波对射频输入信号主载波的频偏最低值。3.2.2测量方法
a）按2.2条规定，接收机和信号源工作在标准测试条件下，检查节目服务名称的正确显示。b）断开射频输入信号，新的节目服务名称被置于RDS编码器，新的节目服务名称与以前名称所有八个字符不同。
c）把RDS频偏减到标准值之下，再接通射频输入信号。d）如果获得满意接收，则在每个循环减小RDS频偏，重复测量步骤a）到d，直到不能获得满意接收，测量进行到RDS频偏为士0.5kHz以下为止。注：必须注意频偏的最低值不受接收机设计所用的与频偏有关的RDS门限的限制，因此避免了频偏灵敏度的测量低于某一与接收机有关的值。如果有这种情况需在结果中记录。3.2.3测量结果的表示
结果用频偏的峰一峰值表示（士XkHz）。频偏等于或小于士0.5kHz的值表示为“不大于±0.5kHz”。
3.3RDS频偏的最大值
3.3.1特性定义
获得满意接收时，RDS副载波对射频输入信号主载波的频偏最高值。3.3.2测量方法
采用3.2.2条给出的方法，其区别在于测量的每个循环，RDS频偏与前一个循环相比要置于一个较高的值上。测量将进行到RDS频偏为士7.5kHz以上为止。3.3.3测量结果表示
测量结果将用频偏的峰一峰值表示（士XkHz)。频偏等于或大于士7.5kHz用不小于士7.5kHz”表示。
3.4最大相位误差
3.4.1特性定义
获得满意接收时，ARI副载波与RDS副载波实际相位差与90°标准值之间最大相位差。3.4.2测量方法
a）按2.2条规定，接收机和信号源工作在标准测试条件下，检查节目服务名称的正确显示。b）断开射频输入信号，新节目服务名称置于RDS编码器，新的节目服务名称与以前名称所有八个字符不同。
c）把RDS副载波和ARI副载波之间的相位变到+10°，然后把射频输入信号再次接入。d）如仍未获得满意接收，则每次把相位差变化不足1°,重复测量步骤a)到b），直到获得满意接收为止。
e）以负相位增量重复a)到d)。
f）如果需要，还可以与ARI信号中的交通预告识别一起重复测量。3.4.3测量结果表示
GB/T6163.9—2000
测量结果以度为单位的相位差表示，如果在10°或大干10°相位差时得到满意接收，则测量结果用≥10°表示。
3.5替换频率（AF)的转换门限值，即节目信号和AF功能特性的间断时间3.5.1特性定义
在下列条件下，RDS接收机开始转入替换频率：a）转为替换频率的转换门限值；b）当接收机测试替换信号强度的间断时间时；c）替换频率特性：
一抑制用不同PI码的信号，
一抑制不用RDS调制的信号；
一接收机接收相同PI码的替换信号时的AF恢复时间。注：通常，如果所用接收机的AF开关门限值未知时，希望用3.5.2条给定的一些测量方法测量接收机，以便全面评估接收机的AF性能。
3.5.2测量方法
a）通过IEC315-1第20章规定的组合网络，将两标准测试信号依据2.2条同时加入，但所加第二个信号在一规定的载频，优选比2.2.1条规定的标准测试频率高大约6MHz。射频载波用测试频偏的标准值调频，调制频率有明显区别。如低载频用500Hz、高载频用1kHz。除节目服务名称不同外，RDS调制需一致。每一RDS信号需个含两替换频率的表，此表用如RDS技术规范规定的方法A和方法B（见附录B）来确定射频信号的互相替换。b）对于有转换（开关）或搜索判据的接收机，需采用下列步骤。转换（开关）或搜索判据来自被接收机的信噪比（或绝对射频信号电平，它对一给定接收机和信号频率是相等的）。当RDS接收机具有足够储存被发射的AF表之后，逐步降低标准测试频率的射频输入电平，直到RDS接收机转为其他频率或开始自动调谐。通过听调制信号或测量其频率来检查AF的正确调谐。在转换过程中，接收的调制信号间断需做记录并在结果中表示。c）对开关（转换）判据是依据两信号的相对射频输入电平而不是有用信号的绝对电平的接收机，需重复步骤b），但所用信号电平在低频率处为40dB（fW)或比RDS灵敏度（见3.1)高10dB，高频率信号电平要增加比低频率信号电平高直到接收机转到该高频率信号。对于转换（开关）判据来源于两信号的相对噪声电平或信噪比的接收机，步骤b）需重复多次，且每次低频率信号电平要逐步增加。d）用每一射频信号的RDS调制中的不同PI码重复测量，如果当接收机测试其他信号强度时，由于低频率信号音频输出间断，需测量其间断时间并和结果一起表示出来。在这种情况下，RDS接收机需抑制将高频率载波作为替换频率，如果不这样做，需在结果中表示出来。因为间断时间取决于间断瞬间数据串的状态，所以测量需重复进行，例如重复六次，结果取平均值。e）用无RDS调制的高频率载波重复测量。在这种情况下，RDS接收机需抑制高频率载波，如果不这样做，需在结果中表示出来。f）将输入信号电平、RDS调制和高频率信号的PI码恢复到b)项末尾的值，接收机接收高频率信号的时间即可测得。
3.5.3结果的表示
3.5.2条所规定的射频输入信号电平表示为RDS，门限值用dB(fW)表示，每一值需指出所用测量方法。替换频率编码方法（A或B)应表达。如果用不同PI码的信号不受抑制，将在结果中表示出来。如果不用RDS调制的信号不受抑制也将表达出来。如果进行项目c)中的测试，结果也将表示出来，AF恢复时间是项目f)中所测得的时间。注：RDS接收机具有先进的技术特性，因此测试结果可能取决于存在接收机中的有关AF用途的数据，为了获得可4
GB/T6163.9—2000
比较的结果，用不同的PI码按3.5.1条从a)开始每一步骤的测量。对于更先进的接收机，结果的第二组需表达出来，用以表示在接收机中的数据存贮效应。3.6RDS选择性
3.6.1特性定义
获得满意接收时，最大的射频无用信号与有用信号之比。3.6.2测量方法
a）按IEC315-1的第20章规定，通过一个组合网络，同时加入有用信号和无用信号，注意组合网络的衰减，有用信号是按2.2.1条规定的标准RDS信号，无用信号是一个按IEC315-4第51章规定的用彩色噪波调频的射频信号（准峰值频偏士32kHz)。b）关掉无用信号，检查满意接收，然后再打开无用信号，并将无用信号置于一高电平上，在此电平上无法获得满意接收。
c）新的PS名称置于RDS编码器，这个名称与以前所有八个字符不同。d）逐步减少无用信号电平，直到获得满意接收并记下电平，重复c)以上步骤，检查PS名称的正确性，如果不正确，重复此项步骤直到获得满意接收。e）记下的无用信号电平就是最高的无用信号电平，Pi。f）对标准有用信号电平70dB(fW）)，RDS接收效果表示为A=(Pi—70)dB
g）在无用载频与有用载频之间每边间隔为0kHz、100kHz、200kHz、300kHz、400kHz、500kHz时进行测量。
h）无用信号用1kHz音频信号调幅80%时再进行重复测量。3.6.3测量结果表示
测量结果用表格或曲线表示，曲线的横坐标是线性标度的有用信号与无用信号的频率差，纵坐标是线性标度的，以dB为单位表示的RDS接收效果。无用信号的调制形式和每个结果一起应清楚指出。3.7对范围在40kHz～76kHz的多信号的敏感度3.7.1特性定义
由于多路频率范围内（53kHz～99kHz)的附加正弦信号引起的最大频偏，对此信号在标准测试条件下可获得满意接收。
3.7.2测量方法
a）按2.2条规定，接收机和信号源置于标准测试条件，检查节目服务名称的正确显示。b）关断射频输入信息，把新的节目服务名称加到RDS编码器，该新的节目服务名称与以前所有八个字符都不同。
c）把具有低电平和频率为53kHz的正弦信号作为基带信号加到标准测试信号（例如通过一个立体声编码器的宽带输入）。
d然后再次关断标准射频输入信号，如果获得满意接收，则重复步骤b）到d，但步骤c中正弦信号为一个较高的电平。
e）获得满意接收的最高无用信号电平形成的频偏作为53kHz时的多信号抗扰度记录。f）对53kHz、56kHz、58kHz、60kHz的无用信号频率进行测量，如果需要在其他频率上测试可与ARI信号一起进行重复测量。
3.7.3测量结果表示
按3.7.2规定的对多信号正弦成分的敏感度用表格表示，示例见表1。5
干扰信号频率
3.8RDS对脉冲干扰的抗扰度
3.8.1特性定义
GB/T6163.9—2000
表1多信号的敏感度
多信号的敏感度
无ARI
获得满意接收的最高射频干扰信号（用PVs或μV/MHz表示）。注
1无用信号干扰效应由下述两者之一决定：-以PVs表示的单脉冲时间积分S，一或以μV/MHz为单位表示的等效电压频谱密度（单位带宽的峰值电压）Pu。2用符号S(f)表示GB/T6113.1中的这个参数。如果相关的频谱相同，那么这两个值与下式有关2S
P.表示为μV/MHz，s表示为PVs。3.8.2测量方法
有ARI
a）按EC315-1第20章的规定，有用信号和干扰信号通过个组合网络同时加入，注意组合网络的衰减。按2.2条规定，该有用信号为一个标准测试信号，而干扰信号则根据GB/T6113.1给出的射频脉冲振荡器提供，并要通过一滤波器其一3dB带宽等于接收机设计所用广播波段的频率范围，滤波后的信号由至少有接收机设计的频率范围的具有均匀频谱的短脉冲组成（一个小于1ns的脉冲宽度），该脉冲的重复频率为100Hz。
b）断开干扰信号，检查节目服务名称的正确显示。c）把于扰信号调整到一个得到正确节目服务名称的较低电平，然后把新的节目服务名称加到RDS编码器，这个名称与以前的八个字符完全不同。d）如果获得正确接收，则提高干扰信号电平，把新的节目服务名称再次置于RDS编码器。e）提高于扰信号电平并改变节目服务名称，重复进行这个过程，直到再也得不到满意接收为止。f）在其他射频输入信号电平上重复进行测量。3.8.3测量结果的表示
由3.8.2条确定的测量结果可以用表格或曲线表示，曲线的横坐标是线性标度的有用信号电平，用对数标度的纵坐标以dB(PVs)或dB(uV/MHz)为单位，表示RDS对脉冲干扰的抗扰度。注：当输出用额定负载时，供本测量所用的脉冲信号发生器的输出电平通常用dB(μV/MHz)表示。3.9RDS数据捕获时间
3.9.1特性定义
完整显示PS名称所需的时间和对交通公告的响应时间。3.9.2测量方法
a）按第2.2条要求，将接收机和信号源工作在标准测量条件下，且具有立体声音频调制。b）手调接收机，失谐和再调谐，并记下安全捕获和显示PS名称的时间。c）改变输入信号，使TP标记信号置于RDS数据状态，并把接收机开关置于交通模式。如果未使音频输出静噪，则调音量控制，减小音频输出约10dB。6
GB/T6163.9—2000
d）然后将TA标记信号置于RDS数据状态，并引入组型15B群（见附录B）。记下使接收机解除静噪或增加音频输出电平的时间。e）然后不设置TA标记信号，引入组型15B群。记下使接收机减小音频输出电平的时间。注：组型15B群引入八次。
3.9.3结果的表示
用表2表示结果。
表2RDS数据捕获结果的表示
显示PS名称的时间
增加音频输出电平（不设置TA标记)的时间增加音频输出电平（设置TA标记)的时间3.10PI码的正确使用
3.10.1特性定义
接收机能否存储以及搜索已存储的PI码，并承认区域相同。3.10.2测量方法
a）接收机和信号源按第3.5.2条a）项所述的条件下工作。将PI码调到同一国家的值（例如：c201)。
b）将接收机失谐，然后再用手调谐到较低频率信号，再将该频率存储在节目存储器内。c）然后将较低频率信号的PI码改变到其他国家的值（如C202)。记下接收机进入搜索方式的时间及锁定较高频率信号的时间，或记下搜索和/或锁定失败。d手调接收机失调到任意频率，然后恢复存储的频率，记下接收机重新调谐的时间，也要记下接收机是否是调谐到第一次调到的较低频率信号后再搜索到另一个信号或直接调谐到较高频率信号或在这些过程中某一个不成功或都不成功。e）按项目d)进行重复几次测试。比较这些结果，如果结果都比较一致，则应取它们的平均值。f）用区域码相同的PI（如C401和C501)重复从项目b）到项目e），并记下所有结果。如果提供区域模式，则应断开。然后启通区域模式重复这些步骤。3.10.3结果的表示
接收机的响应记录在表中，按需要用文字说明，见表3。表3接收机响应例子
所用国家PI码
拒绝用不正确PI码的节目频率所需的时间接收机在1s内选择节目频率，然后拒绝它，再在2s内寻找其他频率，上述时间是指六次测试的平均值，且每次测试结果应无大的区别。所有区域PI码
区域模式关断：接收机在1s内选择节目频率区域模式启通：拒绝用不正确PI码的节目频率的时间接收机在1s内选择节目频率，然后拒绝它，再在2s内寻找其他领率，上述时间是指六次测试的平均值，且每次测试结果应无大的区别。C201,C202
C401,C501
GB/T6163.9—2000
附录A
（提示的附录）
声音广播数据系统(RBDS)）
A1在美国，众所周知的声音广播数据系统(RBDS)已被人们承认，它的调制特性如副载波频率、调制电平和数据群结构和RDS的相同,RDS和RBDS的主要区别是：a）节目类型码(PTY）名称不同，是考虑到欧州国家和美国在音乐种类上有所不同。b）AF识别的方法B在RBDS中不适用，因为在美国AF是不同的。c）RBDS加入了一全由零组成的偏置字，并补充到一种寻呼系统所用的数据块。此寻呼系统是RBDS寻呼所选择的另一种方式，有些台用与RBDS一起复用的方式发送。以这种复用传输方式服务的区域所用的接收机认可这个附加的偏置字，并且不认为含有它的数据块是有缺欠的RBDS块。A2RDS接收机将在美国发挥作用。RBDS接收机也将在有RDS服务的欧洲国家真正发挥作用，然而节目类型码显示可能不正确，除非接收机可以将两种系统的PTY转换解码。附录B
提示的附录）
引用资料
B1EBU3244技术报告：用于VHF/FM声广播的RDS的技术规范，RDS=theRadioDataSystem，（补充1到4和SPB482公告），欧广联，日内瓦，瑞士B2EBU3260技术报告：RDS执行指南，欧广联，日内瓦，瑞士。B3ITU-RBS643-1建议书：自动调谐系统及用导频系统的FM接收机的其他应用，1994。B4CENELECEN50067（第二版）：RDS的技术规范注：ITU的出版物可以从设在瑞士日内瓦国际通信联盟秘书处销售公司获得。8
