【国家标准(GB)】 调频广播接收机测量方法

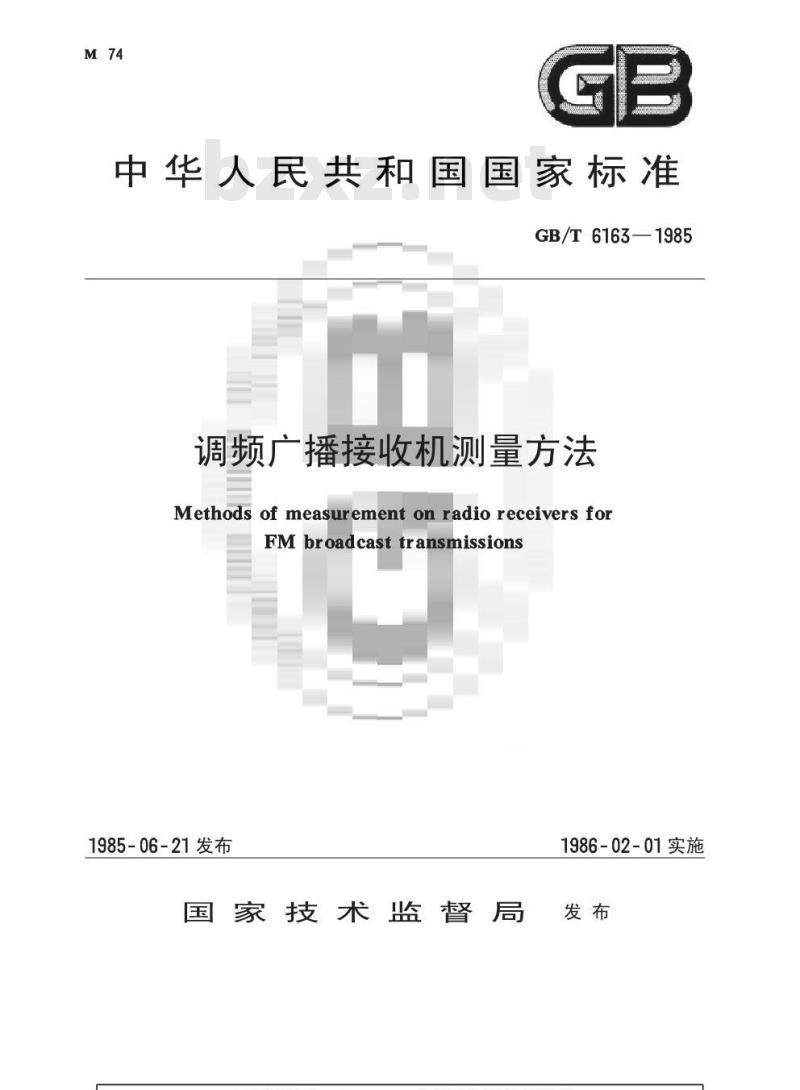

中华人民共和国国家标准
GB/T6163—1985
调频广播接收机测量方法
Methods of measurement on radio receivers forFMbroadcasttransmissions
1985-06-21发布
国家技术监督局
1986-02-01实施

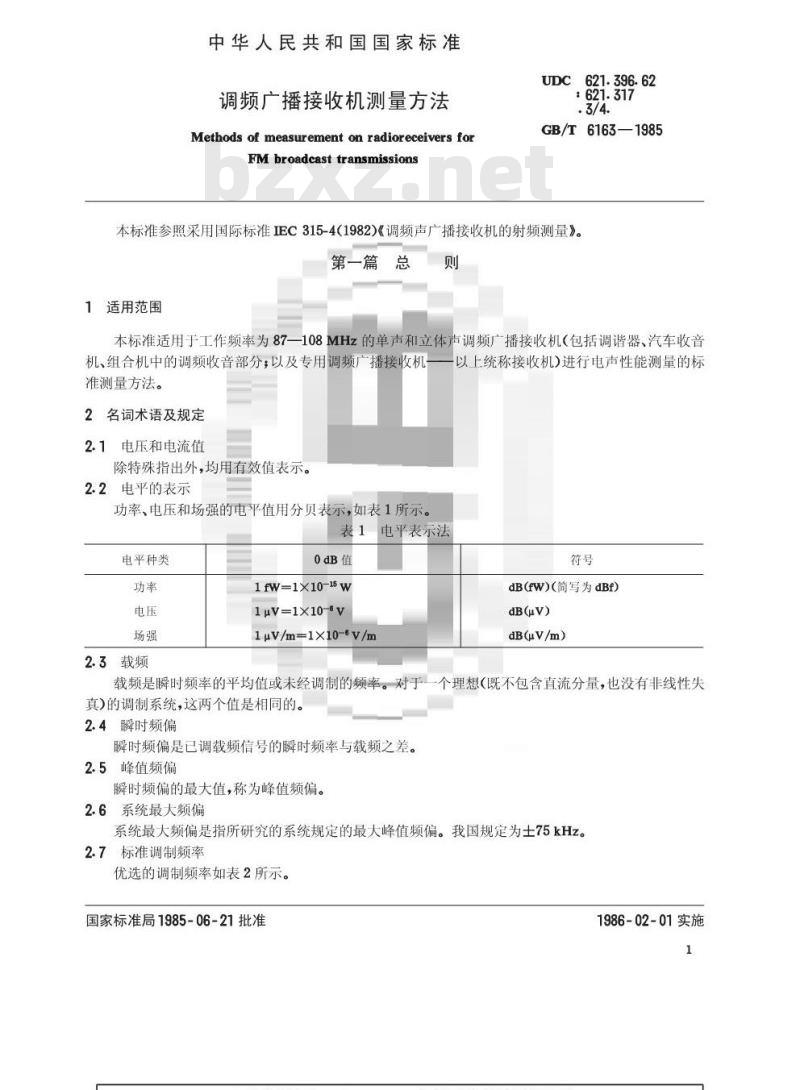

中华人民共和国国家标准
调频广播接收机测量方法
Methods of measurement on radioreceivers forFM broadcast transmissions
621.396.62
：621.317
GB/T 6163—1985
本标准参照采用国际标准IEC315-4(1982)《调频声广播接收机的射频测量》。第一篇　总
1适用范围
本标准适用于工作频率为87-—108MHz的单声和立体声调频广播接收机（包括调谐器、汽车收音机、组合机中的调频收音部分，以及专用调频广播接收机准测量方法。
名词术语及规定
2.1电压和电流值
除特殊指出外，均用有效值表示。2.2电平的表示
功率、电压和场强的电平值用分贝表示，如表1所示。表1电平表示法
电平种类
2.3载频
odB值
1fW-1×10-15w
1uV=1×10v
1μV/m=1×10-*v/m
以上统称接收机）进行电声性能测量的标符号
dB(rW)（简写为dBf)
dB(μV)
dB(μV/m)
载频是瞬时频率的平均值或未经调制的频率。对于一个理想（既不包含直流分量，也没有非线性失真)的调制系统，这两个值是相同的。2.4瞬时频偏
瞬时频偏是已调载频信号的瞬时频率与载频之差。2.5峰值频偏
瞬时频偏的最大值，称为峰值频偏。2.6系统最大频偏
系统最大频偏是指所研究的系统规定的最大峰值频偏。我国规定为士75kHz。2.7标准调制频率

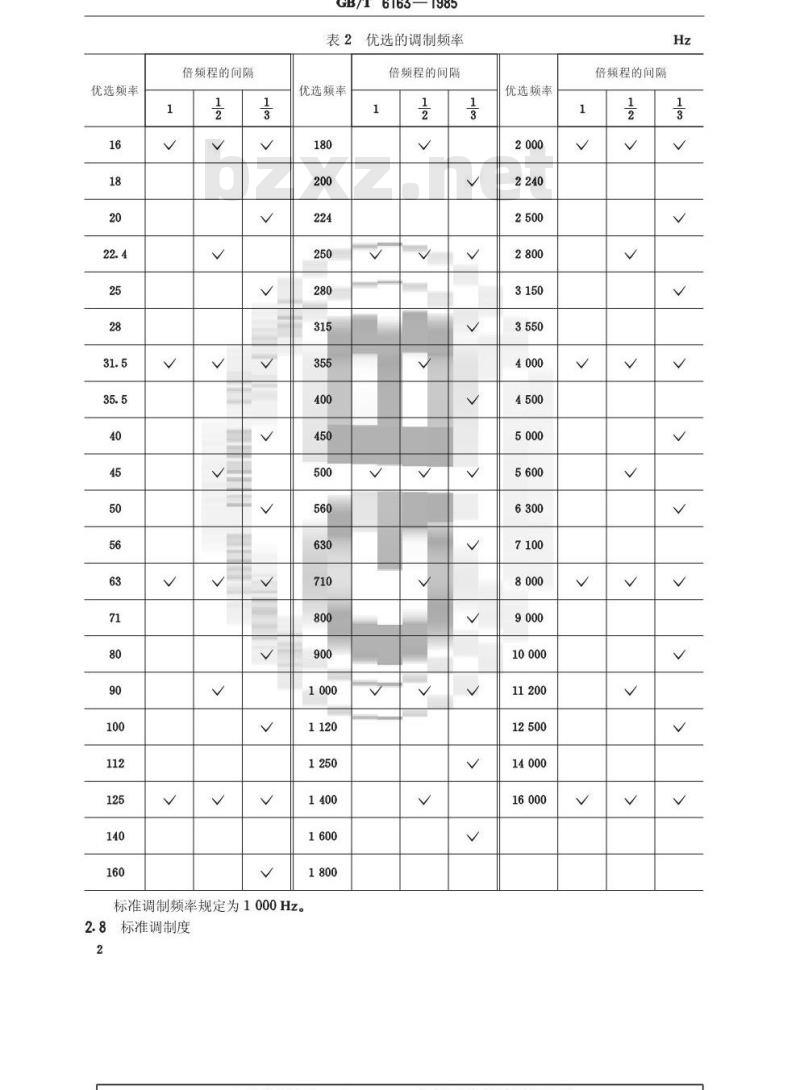

优选的调制频率如表2所示。
国家标准局1985-06-21批准
1986-02-01实施
优选频率
倍频程的间隔
61631985
优选频率
标准调制频率规定为1000Hz。
标准调制度
优选的调制频率
倍频程的间隔
优选频率
14 000
倍频程的间隔
GB/T6163—1985

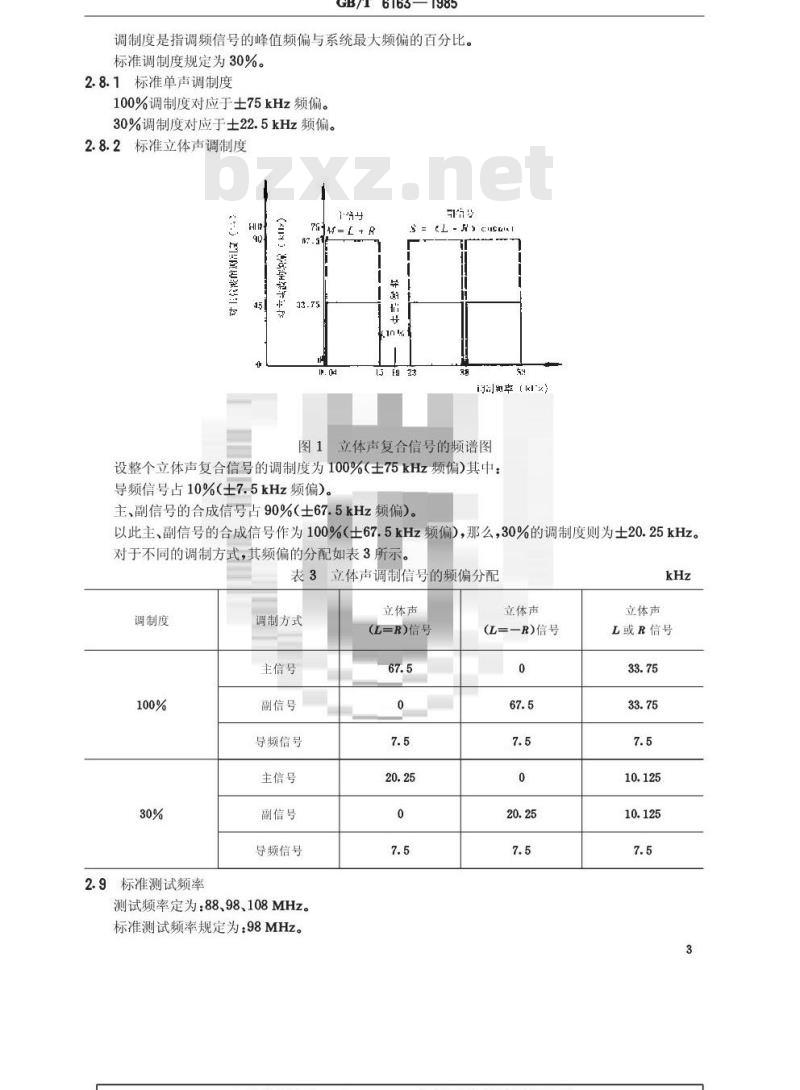

调制度是指调频信号的峰值频偏与系统最大频偏的百分比。标准调制度规定为30%。
2.8.1标准单声调制度
100%调制度对应于士75kHz频偏。30%调制度对应于士22.5kHz频偏。2.8.2标准立体声调制度
75jm=+R
cl -H+ cusut
图1立体声复合信号的频谱图
设整个立体声复合信号的调制度为100%（土75kHz频偏）其中：导频信号占10%（士7.5kHz频偏）。主、副信号的合成信号占90%（土67.5kHz频偏）。以此主、副信号的合成信号作为100%（土67.5kHz频偏），那么，30%的调制度则为士20.25kHz。对于不同的调制方式，其频偏的分配如表3所示。表3立体声调制信号的频偏分配
调制度
2.9标准测试频率
调制方式
主信号
副信号
导频信号
主信号
副信号
导频信号
测试频率定为：88、98、108MHz。标准测试频率规定为：98MHz。
立体声
(L=R）信号
立体声
(L=—R)信号
立体声
L或R信号

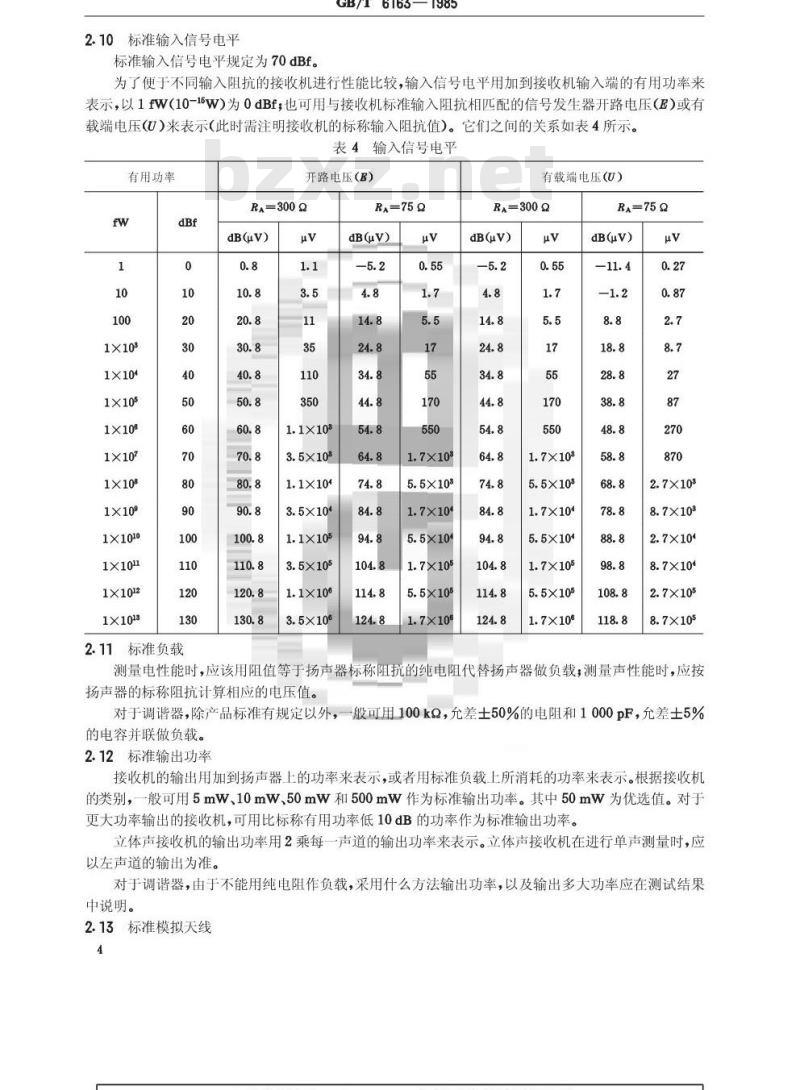

标准输入信号电平
标准输入信号电平规定为70dBf。GB/T6163—1985
为了便于不同输入阻抗的接收机进行性能比较，输入信号电平用加到接收机输入端的有用功率来表示，以1fW(10-15W)为0dBf；也可用与接收机标准输入阻抗相匹配的信号发生器开路电压(E）或有载端电压(U）来表示（此时需注明接收机的标称输入阻抗值)。它们之间的关系如表4所示。表4输入信号电平
有用功率
1×103
1×104
1×105
1×108
1×107
1×108
1×108
1X1010
1×1012
1×1013
2.11标准负载
开路电压(E)
RA=300Q
dB(μV)
RA=75Q
dB(uV)
有载端电压（U）
RA=300Q
dB(μv)
RA=75Q
dB(μv)
测量电性能时，应该用阻值等于扬声器标称阻抗的纯电阻代替扬声器做负载；测量声性能时，应按扬声器的标称阻抗计算相应的电压值。对于调谐器，除产品标准有规定以外，般可用100kQ，允差士50%的电阻和1000pF，允差士5%的电容并联做负载。
2.12标准输出功率
接收机的输出用加到扬声器上的功率来表示，或者用标准负载上所消耗的功率来表示。根据接收机的类别，一般可用5mW、10mW、50mW和500mW作为标准输出功率。其中50mW为优选值。对于更大功率输出的接收机，可用比标称有用功率低10dB的功率作为标准输出功率。立体声接收机的输出功率用2乘每一声道的输出功率来表示。立体声接收机在进行单声测量时，应以左声道的输出为准。
对于调谐器，由于不能用纯电阻作负载，采用什么方法输出功率，以及输出多大功率应在测试结果中说明。
3标准模拟天线
GB/T6163—1985
测量时需要将接收机的机内、机外天线断开，把相应的标准模拟天线接在调频信号发生器与接收机之间。
本条所用的符号如下：
R.—接收机的标称输入阻抗，；Ri——调频信号发生器的内阻，；R,—串联电阻，Q;
R，—并联电阻,2；
U一加到接收机上的输入信号电平，μV；E
一调频信号发生器的开路电压，V。2.13.1单信号标准模拟天线
R;=R.(不平衡)
信学发生器
接收机
图2R=Rr时的单信号标准模拟天线E
b.R荷资士路
按忙批
图3R当Ri=50QR=75Q时
R,=87QR,=43QU=0.32E
RRi）E
.·.(4)
GB/T6163—1985
号生是
图4RRal -NR(R, - R) -
当Ri-75QR=300Q时
VR.(R.-R)
Rp=87QR1110QR2-150QU-0.27E
当R-50QR.=300Q时
R,=54.8QR-123.9Q
2R2-150QU-0.26E
d.平衡-不平衡变换器
恒安生器
2.13.2双信号标准模拟天线
R;=R.(不平衡）
采用平衡-不平衡变换器的标准模拟天线Ni=N
号发1:需
信书安生
电光临
按收挑
图6Ri=R,时的双信号标准模拟天线6
+**(6)
（8）
（9）
（10）
当R,-R,=75Q时
R1-R2-R325QU
R线路同图6。
当R-50QR-75Q时
R1=R2=10Q
2R3=45Q
c.RGB/T6163—1985
R1- R2 - Rs
控收扎
图7R当R=75QR,=300Q时
R1=R2=R3=25QR=87QR-110QR=150QU=0.134E2.14音调控制器位置
音调控制器应位于平直位置，即使音频部分的频率响应在标称频率范围内尽可能地平坦。2.14.1音调控制器有机械中心位置的，应放到机械中心位置。2.14.2音调控制器无机械中心位置时，应在产品标准中规定其位置。2.15调谐方法
根据情况选用下述调谐方法之：按输出失真最小；
按输出噪声最小；
c．按音频输出最大；
（11）
·（12）
（13）
对于频偏加大而无显著失真的接收机，可用加大频偏，在示波器的屏幕上观察音频输出电压的d.
波形，使正、负半周同时削波；根据产品标准说明对接收机进行调谐，例如采用调谐指示器等；e.
f.按调幅抑制比最大。
上述几个调谐点往往不重合，因此可选用适当的调谐方法，并在测试结果中说明。对具有自动频率控制(AFC)开关的接收机，应将AFC断开进行调谐。2.16预加重
2.16.1理论值和曲线
预加重网络的时间常数规定为50μs，其理论值和曲线可按公式（14)求出：K=10lg(1+@2)0.4
·(14)
-2nf；
式中：
50μs。
理论值
2.16.2推荐的预加重网络
GB/T6163—1985
表5预加重网络的理论计算值
预加重曲线
图9预加重网络
赖率 Hx>
1000015000
2.17标准测试条件
标准测试频率为98MHz；
标准调制频率为1000Hz，
音调控制器在平直位置；
GB/T6163—1985
调节平衡控制器使左右声道输出电平相等；调节音量控制器使在标准负载上产生标准输出功率；对于立体声接收机，应采用标准立体声信号调制，即用立体声(L=一R)信号调制。立体声测试时以左声道的输出为基准；
AFC开关、响度开关和静噪开关应断开，如不能断开，应在测试结果中予以说明。g.
3测试总电路
图10示出了调频广播接收机主要电声性能的测试电路。从图中还可以看出所需用的主要测试仪器和设备。
城作发非器
安生络
4测量仪器
海频得
没性学
荧生器
传安生共
小连虚机无站
消内室
图10测试总电路
这里列出的是对测量仪器的基本要求。对于高档机，应选用适当高精度的测量仪器。4.1调频信号发生器
频率范围：10.7士1MHz；
不窄于85—110MHz（最好为38—250MHz）。频率稳定度：5×10-5。
输出电平：不小于0.1V(开路电压)。信号源内阻：75Q。
调制度：调频频偏0-75kHz，
调幅调制度0-50%。
内调制频率：1000Hz。
火点传
GB/T6163—1985
外调制频率：调频不窄于30Hz—100kHz调幅不窄于20Hz—10kHz。
调制失真：调频小于0.5%(75kHz频偏时)；调幅小于1.5%（30%调制度时）。信噪比：大于65dB。
4.2立体声信号发生器
分离度：大于55dB(100Hz—4kHz)；大于40dB(30Hz—15kHz)。
调制方式:M、L、R、S、单声、导频。导频频率：19kHz士2Hz。
内调制频率：30Hz-15kHz内几个点频。外调制频率：30Hz15kHz。
外调制电压：小于1V。
预加重：50μs。
失真：小于0.05%（50Hz-10kHz）；小于0.10%（10kHz-15kHz）。
信噪比：大于75dB。
复合信号输出电压：不窄于0—3V。4.3自动点频失真仪
点频频率：1000Hz士10%。
失真度范围：0.1%—30%。
频率范围：20Hz-100kHz。
电压范围：100mV-100V（满刻度）。4.4低频选频电压表bzxz.net
频率响应：20—20000Hz士0.3dB通带带宽：可在6%29%间选择。
输出指示：有效值、峰值和平均值。输入电压：100μV—100V（满刻度）。4.5超高频频率计
频率范围：不窄于1—200MHz。
频率指示准确度：土0.03%。
4.6音频信号发生器
频率范围：不窄于30—15000Hz。频率指示准确度：士1%士1Hz。
输出电压不均匀度：不大于士1dB。谐波失真：不大于0.3%。
4.7超高频电压表
频率范围：不窄于1—200MHz。
输入电阻：不小于20k。
输入电容：不大于5.5pF。
指示准确度：士3%。
4.8可变衰减器
频率范围：20Hz—20kHz。
衰减范围：0—100dB。
准确度：0.1dB。
4.9调频接收机测量滤波器
它应该包括下述滤波器：
4.9.1200—15000Hz带通滤波器
其特性应满足图11的要求：
通带内的衰减：不超过3dB。
GB/T6163—1985
小于200Hz时的衰减斜率：不小于18dB/倍频程。对19kHz的衰减：不小于50dB。
大于19kHz时的衰减：不小于30dB。-idit.
5k 1519k
5-5Ld T
20015000Hz带通滤波器
4.9.2400Hz低通滤波器
通带内的波动：不大于士0.5dB。400Hz处的衰减：不大于3dB。
通带外1/3倍频程500Hz处的衰减：大于15dB。通带外1倍频程处的衰减：大于50dB。4.9.31000Hz窄带通滤波器
中心频率：1000Hz。
3dB带宽：210—230Hz。
通带外800Hz和1250Hz处的阻带衰减：大于30dB。通带外550Hz和1450Hz处的阻带衰减：大于50dB。4.9.41000Hz可调窄带阻滤波器
中心频率：1000Hz。
中心频率可调范围：士10%。
对中心频率的阻带衰减：大于60dB。11
