【国家标准(GB)】 攻丝前钻孔用阶梯麻花钻 第1部分:直柄阶梯麻花钻的型式和尺寸

GB/T6138.1--1997

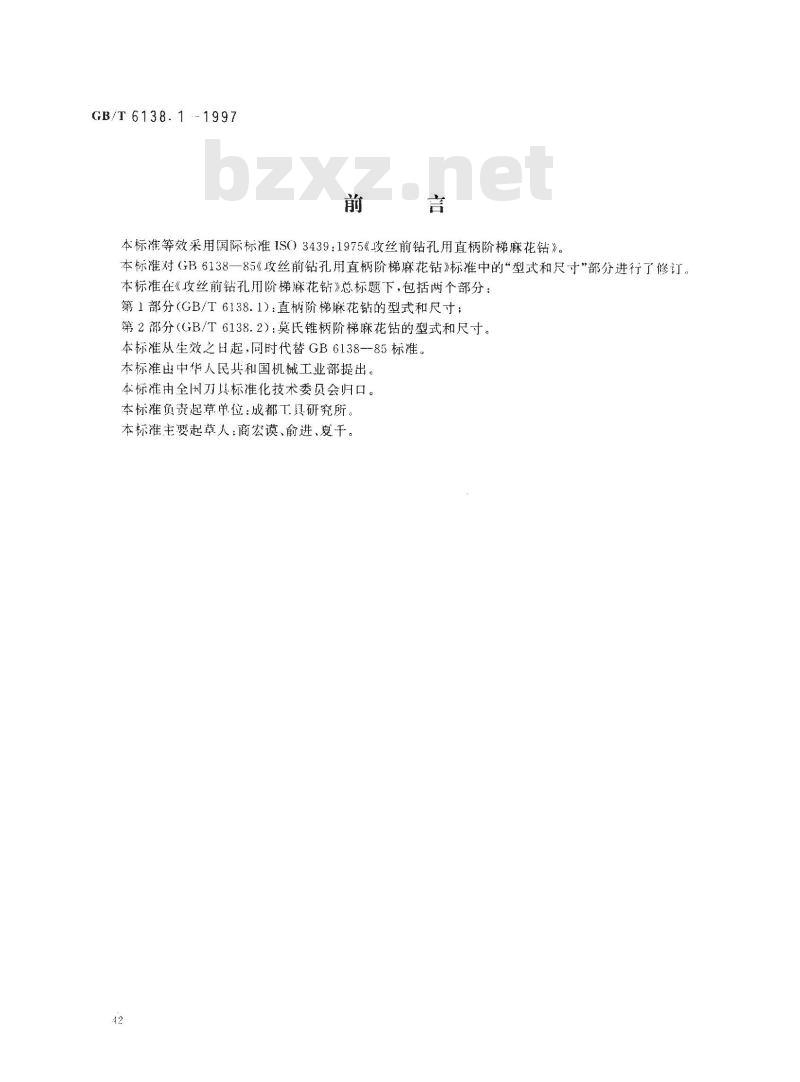

本标准等效采用国际标准IS0）3439：1975《攻丝前钻孔用直柄阶梯麻花钻》。本标准对（B6138一85《攻丝前钻孔用直柄阶梯麻花钻》标准中的“型式和尺寸”部分进行了修订。本标准在《攻丝前钻孔用阶梯麻花钻》总标题下，包括两个部分：第1部分（GB/T6138.1）：直柄阶梯麻花钻的型式和尺寸；第2部分（GB/T6138.2）：莫氏锥柄阶梯麻花钻的型式和尺寸。本标准从生效之日起，同时代替GB6138-85标准。本标准出中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准负责起草单位：成都工具研究所。本标准主要起草人：商宏谟、俞进、夏千。42
GB/T6138.1—1997

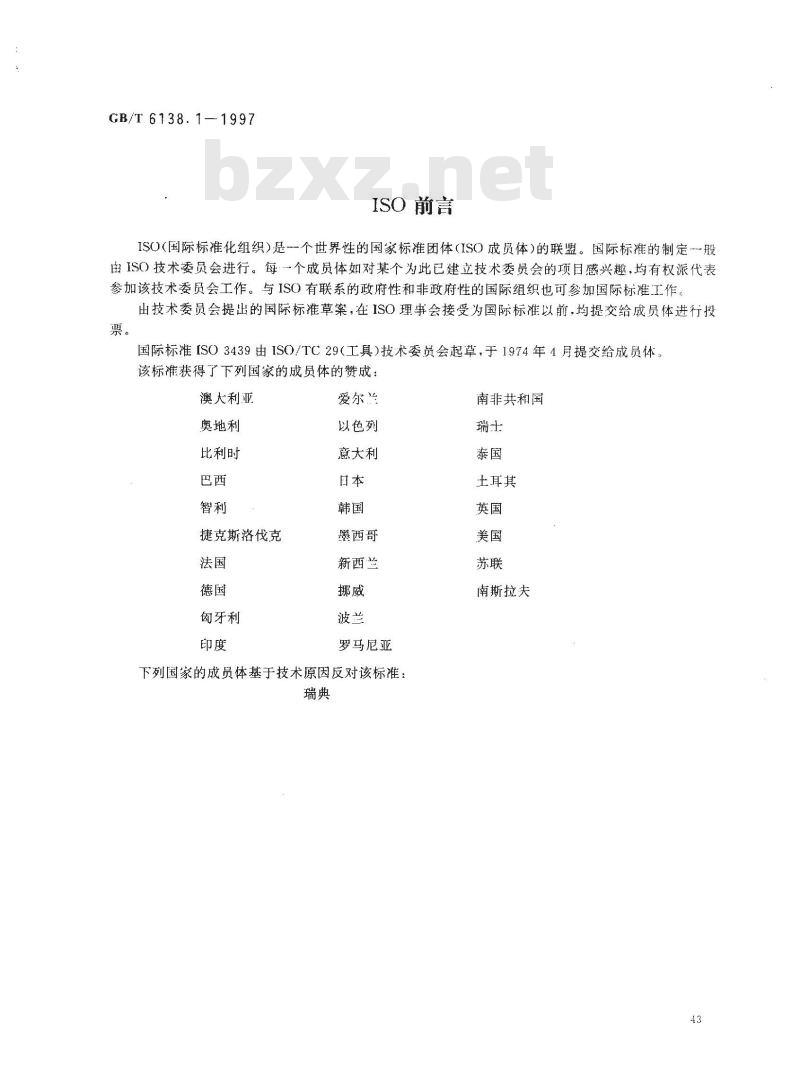

ISO前言
ISO(国际标准化组织)是-个世界性的国家标准团体(ISO成员体)的联盟。国际标准的制定般由ISO技术委员会进行。每一·个成员体如对某个为此已建立技术委员会的项目感兴趣，均有权派代表参加该技术委员会工作。与ISO有联系的政府性和非政府性的国际组织也可参加国际标准工作。出技术委员会提出的国际标准草案，在ISO理事会接受为国际标准以前，均提交给成员体进行投票。
国际标准ISO3439由ISO/TC29（工具）技术委员会起草，于1974年4月提交给成员体。该标谁获得了下列国家的成员体的赞成：澳大利亚
奥地利
比利时
捷克斯洛伐克
匈牙利
以色列
意大利
墨西哥
新西兰
罗马尼亚
下列国家的成员体基于技术原因反对该标准：瑞典
南非共和国
土耳其
南斯拉夫

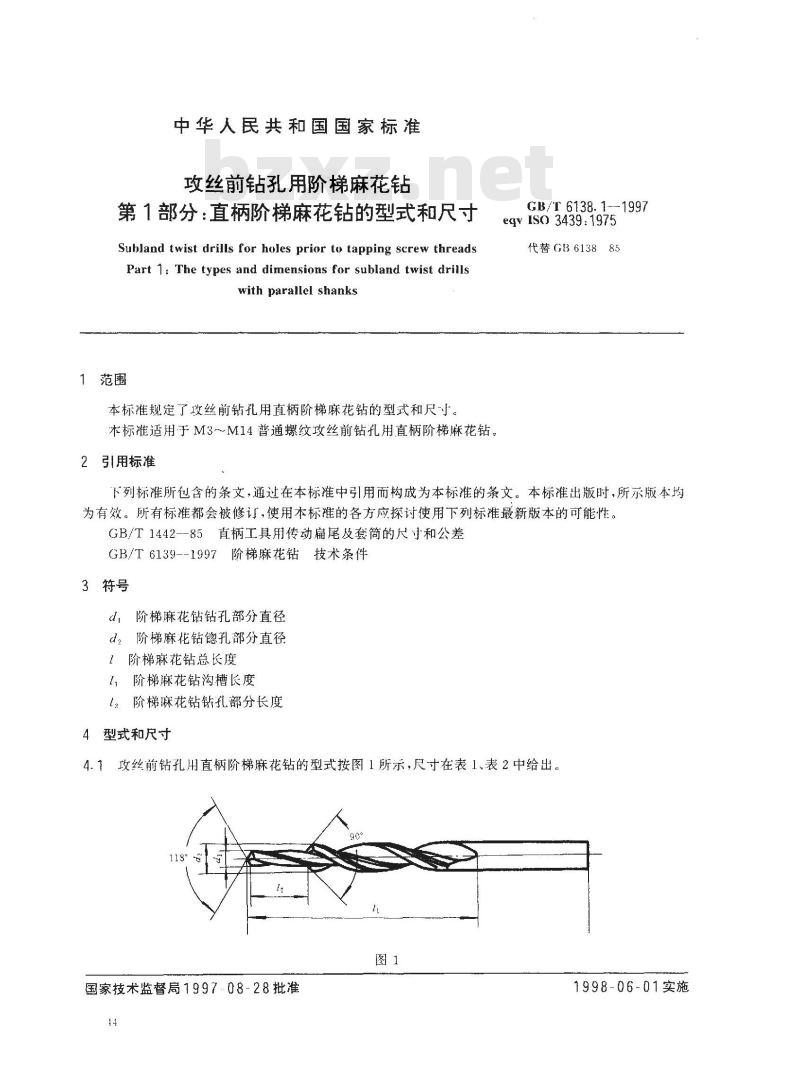

中华人民共和国国家标准
攻丝前钻孔用阶梯麻花钻
第1部分：直柄阶梯麻花钻的型式和尺寸Subland twist drills for holes prior to tapping screw threadsPart 1: The types and dimensions for subland twist drillswith parallel shanks
1范围
本标准规定了攻丝前钻孔用直柄阶梯麻花钻的型式和尺寸。木标准适用于M3~~M14普通螺纹攻丝前钻孔用直柄阶梯麻花钻2引用标准
GB/T 6138. 1--1997
eqv ISO 3439:1975
代替G613885
下列标准所包含的条文，通过在本标准中引用而构戒为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1442--85直柄工具用传动扁尾及套筒的尺寸和公差GB/T 6139--1997 I
阶梯麻花钻技术条件
3符号
阶梯麻花钻钻孔部分直径
阶梯麻花钻懿孔部分直径
阶梯麻花钻总长度
1阶梯麻花钻沟槽长度
t阶梯嘛花钻钻孔部分长度
4型式和尺寸
4.1攻丝前钻孔用直柄阶梯麻花钻的型式按图1所示，尺寸在表1、表2中给出。13°
国家技术监督局1997.08-28批准14此内容来自标准下载网
1998-06-01实施
GB/T6138.1--1997

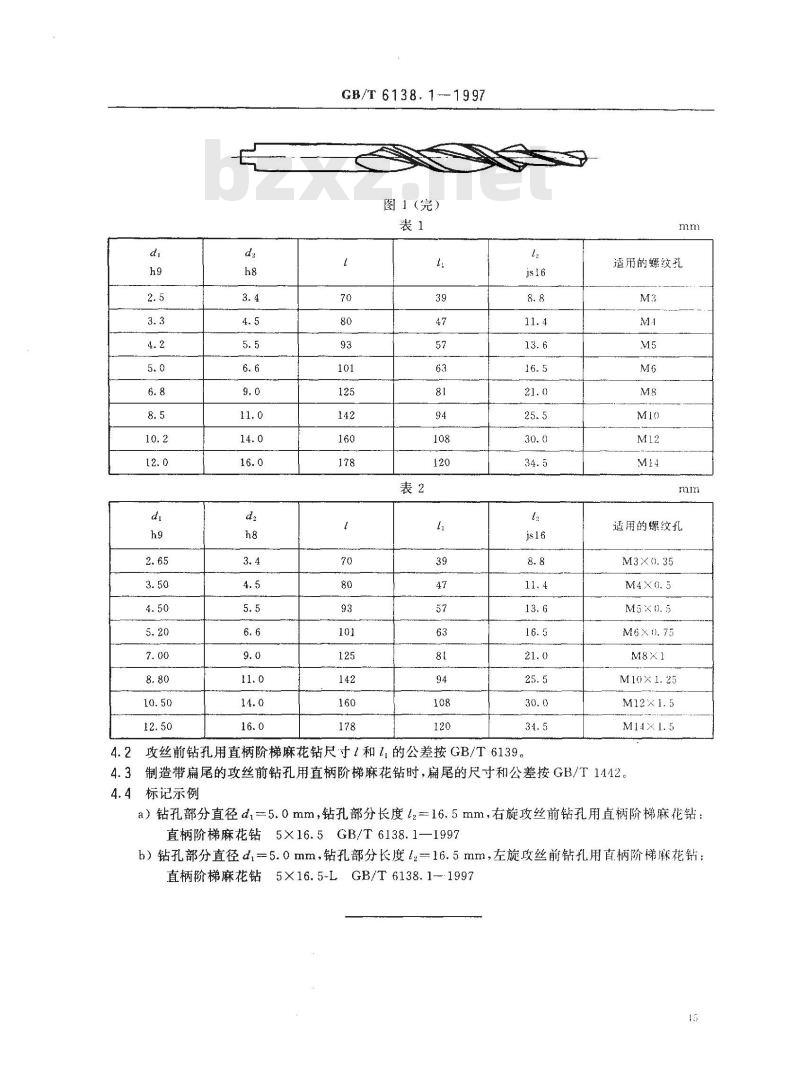

图1（完）
攻丝前钻孔用直柄阶梯麻花钻尺寸1和1的公差按GB/T6139。mm
适用的螺纹孔
适用的螺纹孔
4.3制造带扁尾的攻丝前钻孔用直柄阶梯麻花钻时，扁尾的尺寸和公差按GB/T1442。4.4标记示例
a）钻孔部分直径d,=5.0mm，钻孔部分长度lz=16.5mm，右旋攻丝前钻孔用直柄阶梯麻花钻直柄阶梯麻花钻5X16.5GB/T6138.1—1997b）钻孔部分直径d,=5.0mm，钻孔部分长度l一16.5mm，左旋攻丝前钻孔用直柄阶梯麻花钻直柄阶梯麻花钻5X16.5-LGB/T6138.1-199715
