【国家标准(GB)】 直柄麻花钻 第1部分:粗直柄小麻花钻的型式和尺寸

中华人民共和国国家标准
直柄麻花钻
第1部分：粗直柄小麻
花钻的型式和尺寸
Parallel shank twist drills--Part 1: The types and dimensions for smalltype twist drills with oversize parallel shank主题内容与适用范围
本标准规定了粗直柄小麻花钻的型式和尺寸。本标准适用于直径0.10mm~0.35mm的粗直柄小麻花钻。2符号
d麻花钻直径
d，柄部直径
}钻体长度
t2沟槽长度
型式和尺寸wwW.bzxz.Net

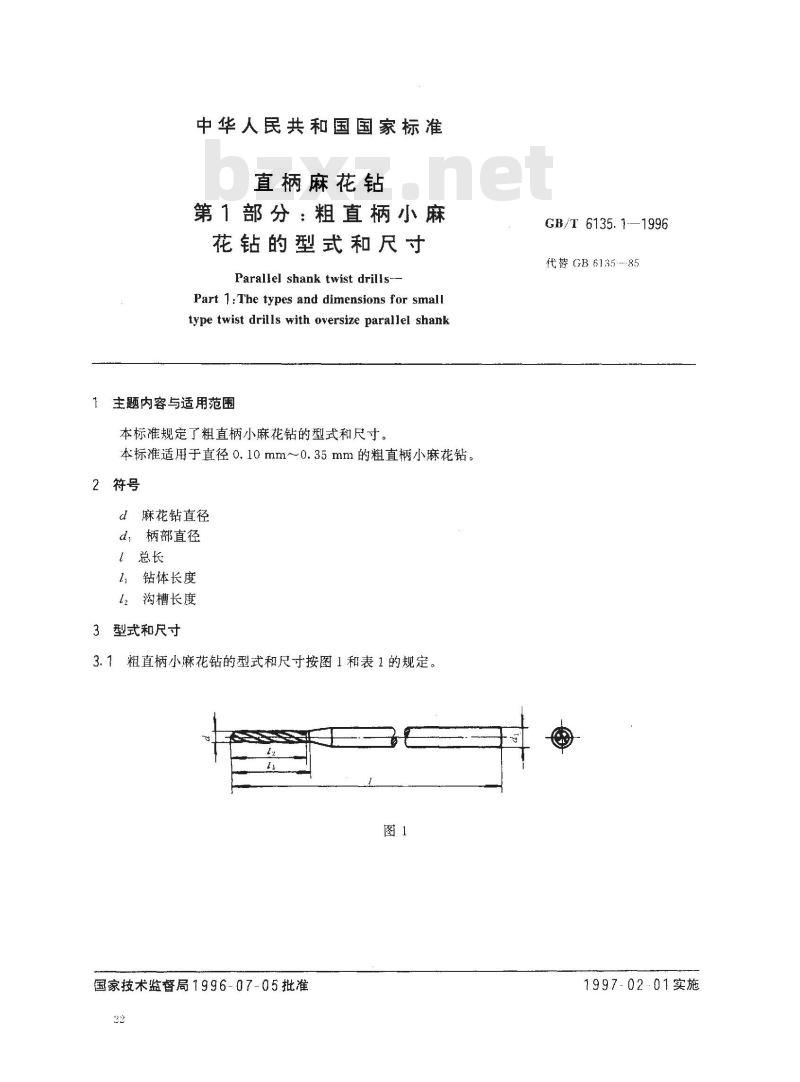

3.1粗直柄小麻花钻的型式和尺寸按图1和表1的规定。图1
国家技术监督局1996-07-05批准22
GB/T 6135.1—1996
代替GB6135--85
1997-02-01实施
3.2标记示例
GB/T6135.1--1996
直径d=0.20mm粗直柄小麻花钻：粗直柄小麻花钻0.20GB/T6135.1--1996附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。t2
