【国家标准(GB)】 攻丝前钻孔用阶梯麻花钻 第2部分:莫氏锥柄阶梯麻花钻的型式和尺寸

本网站 发布时间: 2024-07-29 23:43:04
  • GB/T6138.2-1997
  • 已作废

基本信息

  • 标准号:

    GB/T 6138.2-1997

  • 标准名称:

    攻丝前钻孔用阶梯麻花钻 第2部分:莫氏锥柄阶梯麻花钻的型式和尺寸

  • 标准类别:

    国家标准(GB)

  • 标准状态:

    已作废
  • 发布日期:

    1997-08-28
  • 实施日期:

    1998-06-01
  • 作废日期:

    2007-11-01
  • 出版语种:

    简体中文
  • 下载格式:

    .rar.pdf
  • 下载大小:

    85.61 KB

标准分类号

  • 标准ICS号:

    机械制造>>切削工具>>25.100.30钻头、锪钻、铰刀
  • 中标分类号:

    机械>>工艺装备>>J41刀具

关联标准

出版信息

  • 页数:

    4页
  • 标准价格:

    8.0 元

其他信息

  • 复审日期:

    2004-10-14
  • 起草单位:

    成都工具研究所
  • 归口单位:

    全国刀具标准化技术委员会
  • 发布部门:

    中国机械工业联合会
  • 主管部门:

    中国机械工业联合会
标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

GB/T 6138.2-1997 攻丝前钻孔用阶梯麻花钻 第2部分:莫氏锥柄阶梯麻花钻的型式和尺寸 GB/T6138.2-1997

标准内容标准内容

部分标准内容:

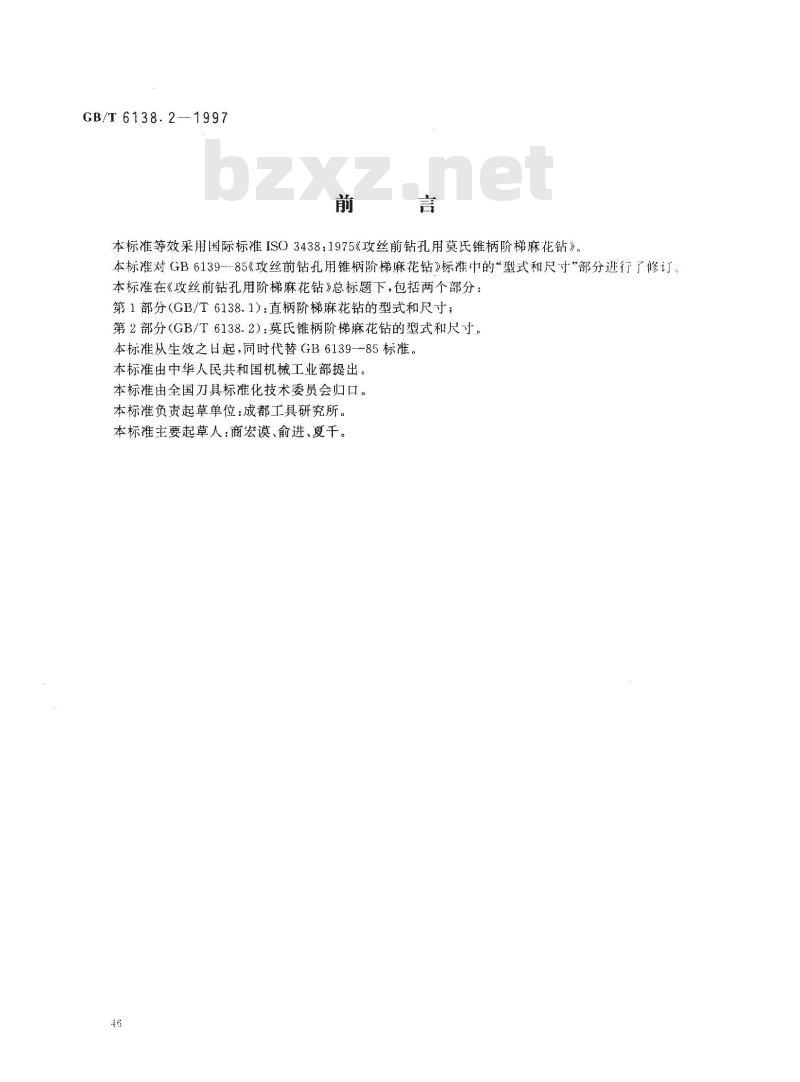

GB/T6138.2
本标准等效采用国际标准ISO3438:1975《攻丝前钻孔用莫氏锥柄阶梯麻花钻》。本标准对GB6139-85《攻丝前钻孔用锥柄阶梯麻花钻》标准中的“型式和尺寸*部分进行广修订本标准在《攻丝前钻孔用阶梯麻花钻》总标题下,包括两个部分:第1部分(GB/T6138.1):直柄阶梯麻花钻的型式和尺寸;第2部分(GB/T6138.2):莫氏锥柄阶梯麻花钻的型式和尺寸。本标准从生效之日起,同时代替GB6139—85标准。本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准负责起草单位:成都工具研究所。本标准主要起草人:商宏谟、俞进、夏千。46
GB/T6138.2—1997

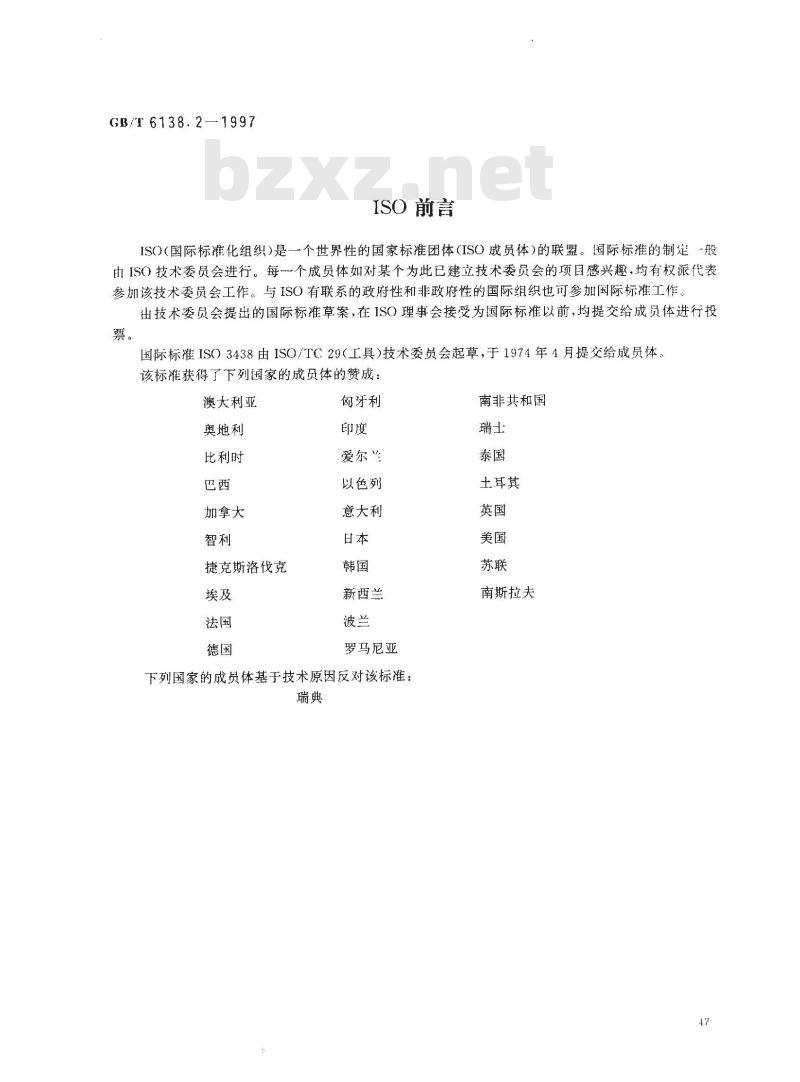

ISO前言
ISO(国际标准化组织)是一个世界性的国家标准团体(ISO成员体)的联盟。国际标准的制定~般由ISO技术委员会进行。每一个成员体如对某个为此已建立技术委员会的项目感兴趣,均有权派代表参加该技术委员会工作。与ISO有联系的政府性和非政府性的国际组织也可参加国际标准工作。出技术委员会提出的国际标准草案,在ISO理事会接受为国际标准以前,均提交给成员体进行投票。
国际标准IS)3438由ISO/TC29(工具)技术委员会起草,于1974年4月提交给成员体,该标获得了下列国家的成员体的赞成:澳大利亚
奥地利
比利时
加拿大
捷克斯洛伐克
匈牙利
爱尔兰
以色列
意大利
新西兰
罗马尼亚
下列国家的成员体基于技术原因反对该标准:瑞典
南非共和国
土耳其
南斯拉夫

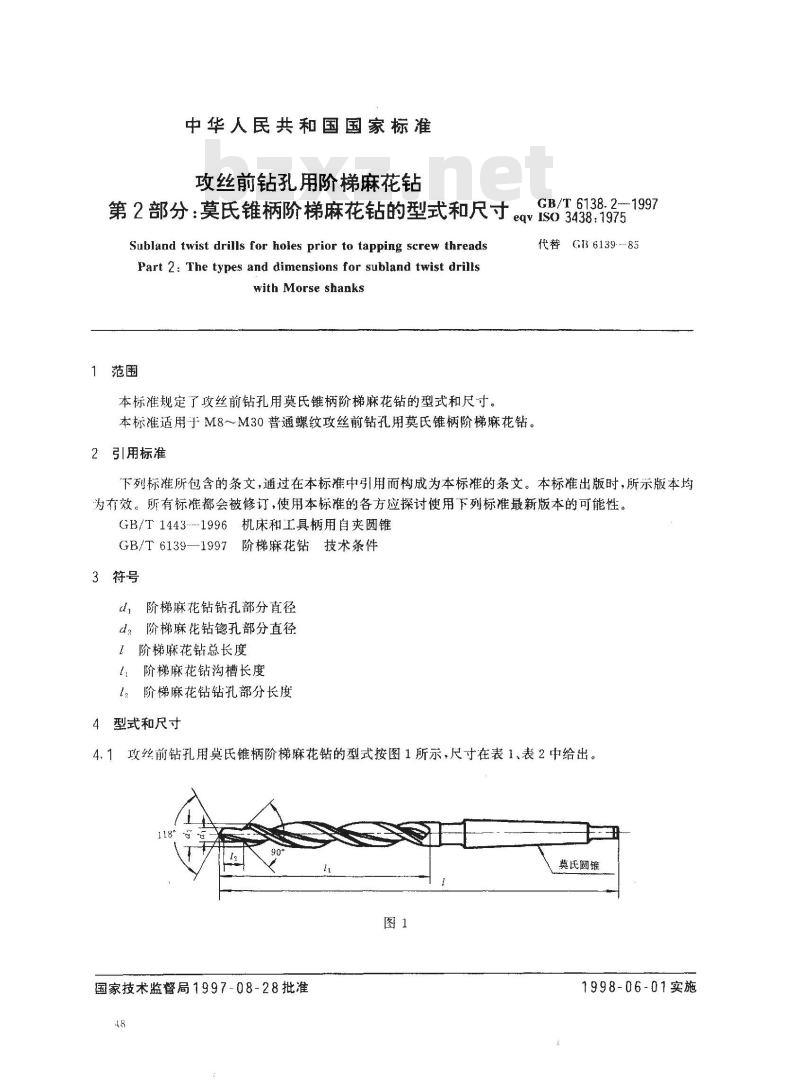

中华人民共和国国家标准
攻丝前钻孔用阶梯麻花钻
GB/T 6138.2--1997
第2部分:莫氏锥柄阶梯麻花钻的型式和尺寸eqv ISO 3438:1975
Subland twist drills for holes prior to tapping screw threadsPart 2: The types and dimensions for subland twist drillswith Morse shanks
1范围
本标准规定了攻丝前钻孔用奠氏锥柄阶梯麻花钻的型式和尺寸。本标准适用于M8~M30普通螺纹攻丝前钻孔用莫氏锥柄阶梯麻花钻。2引用标准
代替GB6139--85
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1443-1996机床和工具柄用自夹圆锥GB/T6139—1997阶梯麻花钻技术条件3符号
d,阶梯麻花钻钻孔部分直径
d:阶梯麻花钻锶孔部分直径
」阶梯麻花钻总长度
1阶梯麻花钻沟槽长度
1:阶梯麻花钻钻孔部分长度
型式和尺寸
4.1攻丝前钻孔用奠氏锥柄阶梯麻花钻的型式按图1所示,尺寸在表1、表2中给出。莫氏圆锥
国家技术监督局1997-08-28批准48
1998-06-01实施

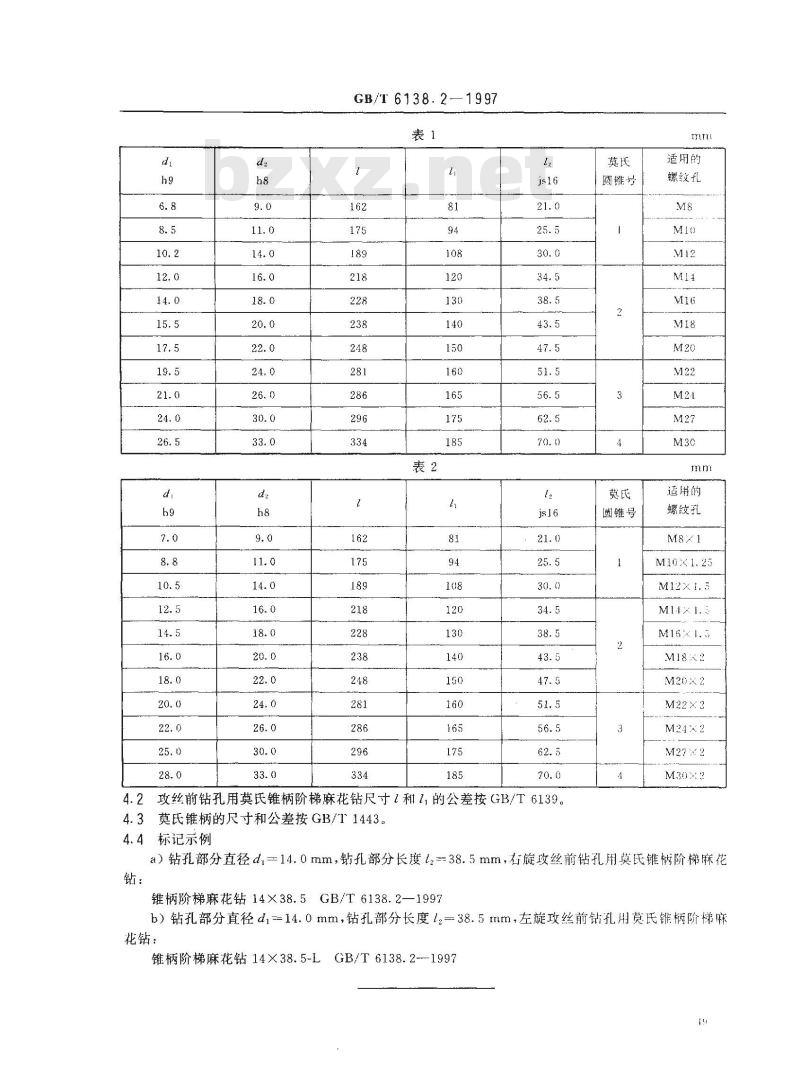

GB/T6138.2—1997
攻丝前钻孔用莫氏锥柄阶梯麻花钻尺寸1和1,的公差按GB/T6139。4.3
莫氏锥柄的尺寸和公差按GB/T1443。4.4标记示例
圆锥号
圆锥号
适明的
螺纹孔bzxz.net
适用的
螺纹孔
a)钻孔部分直径d,=14.0mm,钻孔部分长度1z=38.5mm,右旋攻丝前钻孔用奠氏锥柄阶梯麻花钻:
锥柄阶梯麻花钻14×38.5GB/T6138.2—1997b)钻孔部分直径d=14.0mm,钻孔部分长度lz一38.5mm,左旋攻丝前钻孔用莫氏锥柄阶梯麻花钻:
锥柄阶梯麻花钻14×38.5-LGB/T6138.2--1997
