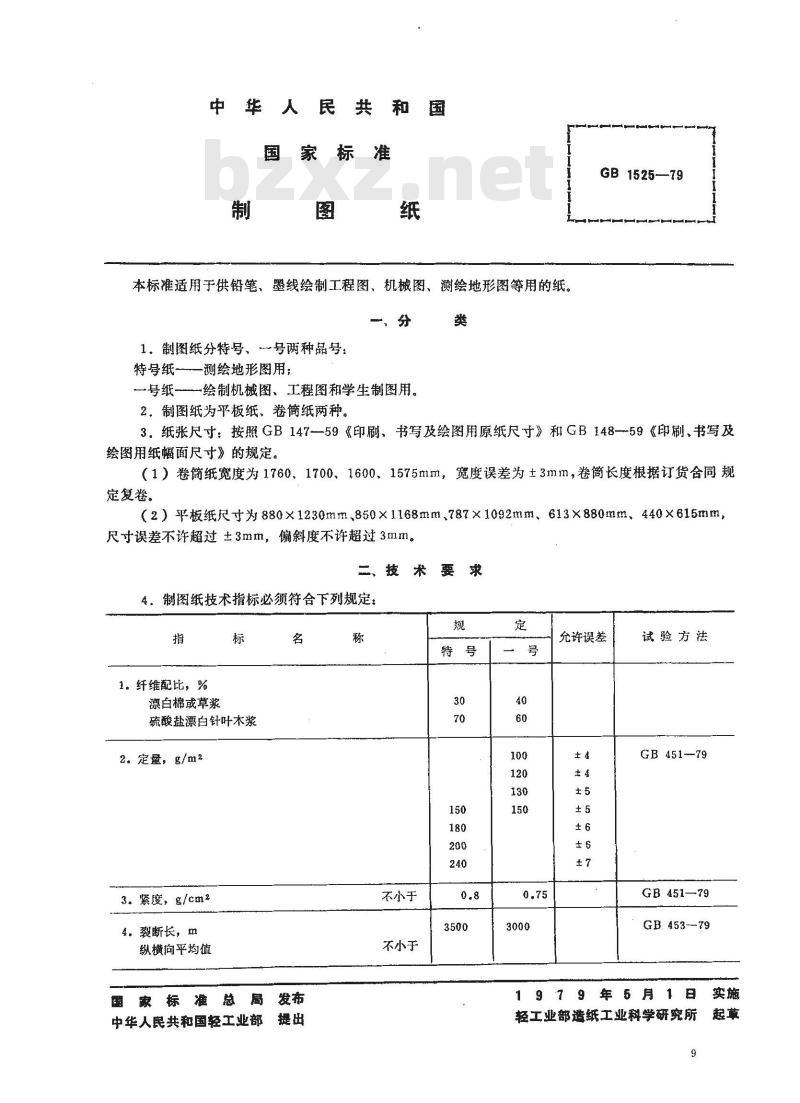

【国家标准(GB)】 制图纸

中华國人國
共和国
本标准适用于供铅笔、
墨线绘制工程图、机械图、测绘地形图等用的纸。一、分
1，制图纸分特号、号两种品号：特号纸——测绘地形图用；
号纸——一绘制机械图、工程图和学生制图用。2制图纸为平板纸、卷简纸两种。类
GB1525—79
3.纸张尺寸：按照GB147--59《印刷、书写及绘图用原纸尺寸》和GB148—59《印刷、书写及绘图用纸幅面尺寸》的规定。
（1）卷简纸宽度为1760、1700、1600、1575mm，宽度误差为士3mm，卷筒长度根据订货含同规定复卷。
（2）平板纸尺寸为880×1230mm.850×1168mm，787×1092mm、613×880mm，440×615mm,尺寸误差不许超过土3mm，偏斜度不许超过3mm。二、技术要求　免费标准下载网bzxz
4.制图纸技术指标必须符合下列规定：指
1.纤维配比，%
漂白棉或草浆
硫酸盐漂白针叶木浆
2．定量，g/m2
3．紧度，g/cm2
4。裂断长，m
纵横向平均值
家标准总局发布
中华人民共和国轻工业部提出
不小于
不小于
允许误差
试验方法
GB 451--79
GB 451—79
GB 453--79
1979年5月1日实施
轻工业部造纸工业科学研究所起革9

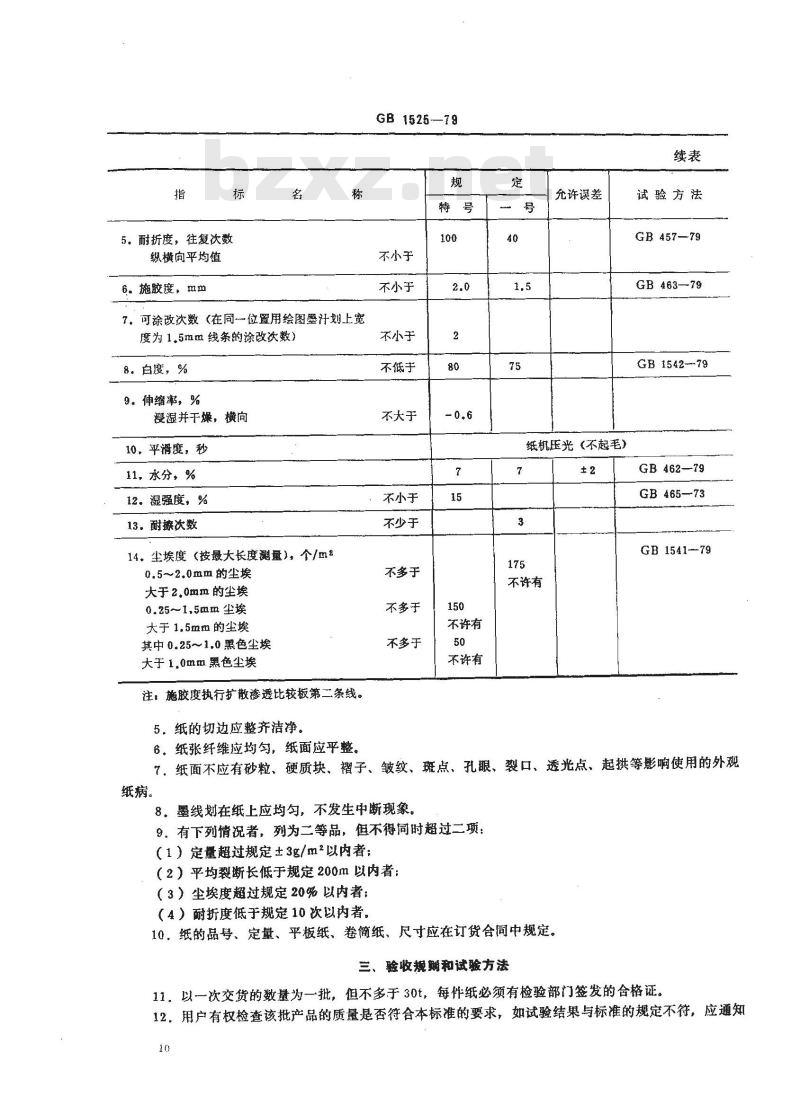

5.耐折度，往复次数
纵横向平均值
6.施胶度，mm
7。可涂改次数（在同位置用绘图墨汁划上宽度为1.5mm线条的涂改次数）
8．白度，%
9。伸缩率，%
浸湿并干燥，横向
10，平滑度，秒
11，水分，%
12.湿强度，%
13.耐擦次数
14。尘埃度（按最大长度测量），个/m20.5~2.0mm的尘埃
大于2,0mm的尘埃
0.25~1.5mm 尘埃
大于1.5mm的尘埃
其中0.25～1.0黑色尘埃
大于1,0mm黑色尘埃
注：施胶度执行扩散惨透比较板第二条线。5．纸的切边应整齐洁净。
GB1525—79
不小于
不小于
不小于
不低于
不大于
不小于
不少于
不多于
不多于
不多于
不许有
不许有
允许误差
纸机压光（不起毛）
不许有
试验方法
GB 457—79
GB 463—79
GB 1542--79
GB 462—79
GB 465—73
GB 1541-79
6.纸张纤维应均匀，纸面应平整。7、纸面不应有砂粒、硬质块、褶子、皱纹、斑点、孔眼、裂口、透光点、起拱等影响使用的外观纸病。
8。墨线划在纸上应均匀，不发生中断现象。9．有下列情况者，列为二等品，但不得同时超过二项：（1）定量超过规定±3g/m2以内者；（2）平均裂断长低于规定200m以内者：（3）尘埃度超过规定20%以内者；（4）耐折度低于规定10次以内者。10。纸的品号、定量、平板纸、卷简纸、尺寸应在订货合同中规定。三、 验收规卿和试验方法
11，以一次交货的数量为一批，但不多于30t，每件纸必须有检验部门签发的合格证。12．用户有权检查该批产品的质量是否符合本标准的要求，如试验结果与标准的规定不符，应通知10
GB1625—79

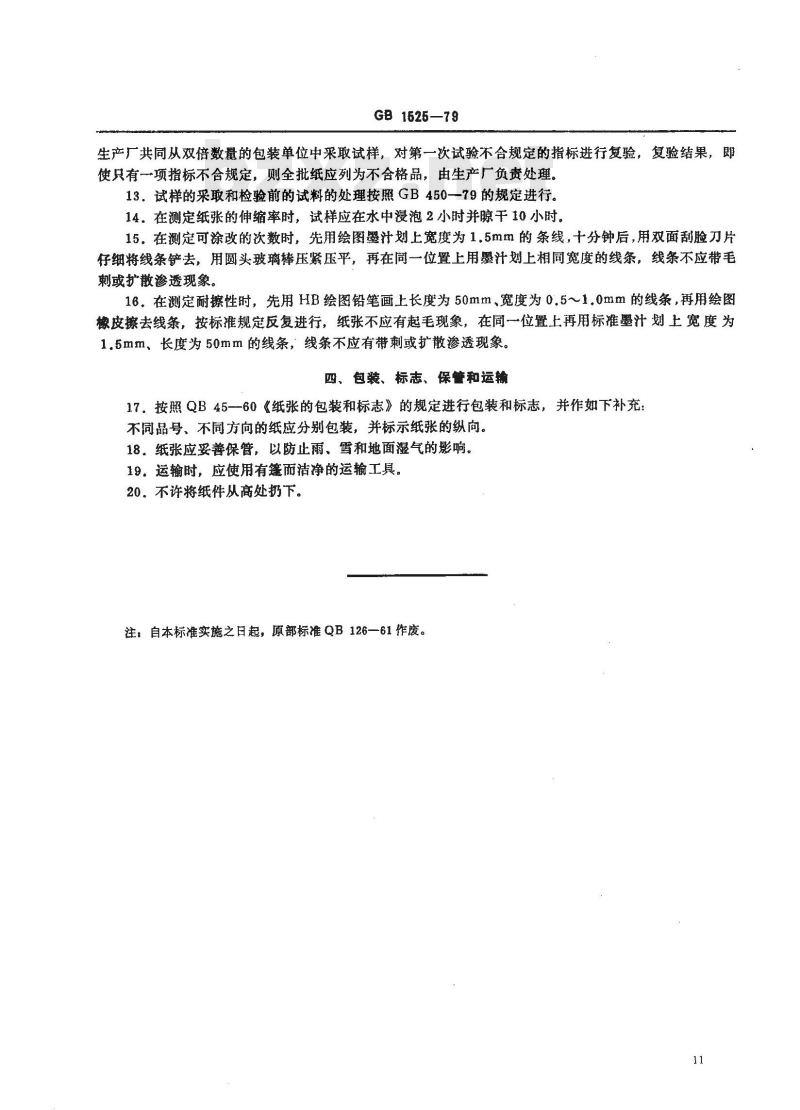

生产厂共同从双倍数量的包装单位中采取试样，对第一次试验不合规定的指标进行复验，复验结果，即使只有一项指标不合规定，则全批纸应列为不合格品，由生产厂负责处理。13。试样的采取和检验前的试料的处理按照GB 450-79的规定进行。14.在测定纸张的伸缩率时，试样应在水中浸泡2小时并晾干10小时。15.在测定可涂改的次数时，先用绘图墨汁划上宽度为1.5mm的条线，十分钟后，用双面刮脸刀片仔细将线条铲去，用圆头玻璃棒压紧压平，再在同一位置上用墨汁划上相同宽度的线条，线条不应带毛剌或扩散渗透现象。
16，在测定耐擦性时，先用HB绘图铅笔画上长度为50mm、宽度为0.5～1.0mm的线条，再用绘图橡皮擦去线条，按标准规定反复进行，纸张不应有起毛现象，在同一位置上再用标准墨汁划上宽度为1.5mm、长度为50mm的线条，线条不应有带刺或扩散渗透现象。四、包装、标志、保管和运输
17．按照QB45--60《纸张的包装和标志》的规定进行包装和标志，并作如下补充：不同品号、不同方向的纸应分别包装，并标示纸张的纵向。18。纸张应妥善保管，以防止雨、雪和地面湿气的影响。19.运输时，应使用有篷而洁净的运输工具。20．不许将纸件从高处扔下。
注：自本标准实施之日起，原部标准QB126—61作废。11
