【国家标准(GB)】 紧固件标记方法

GB/T1237--2000

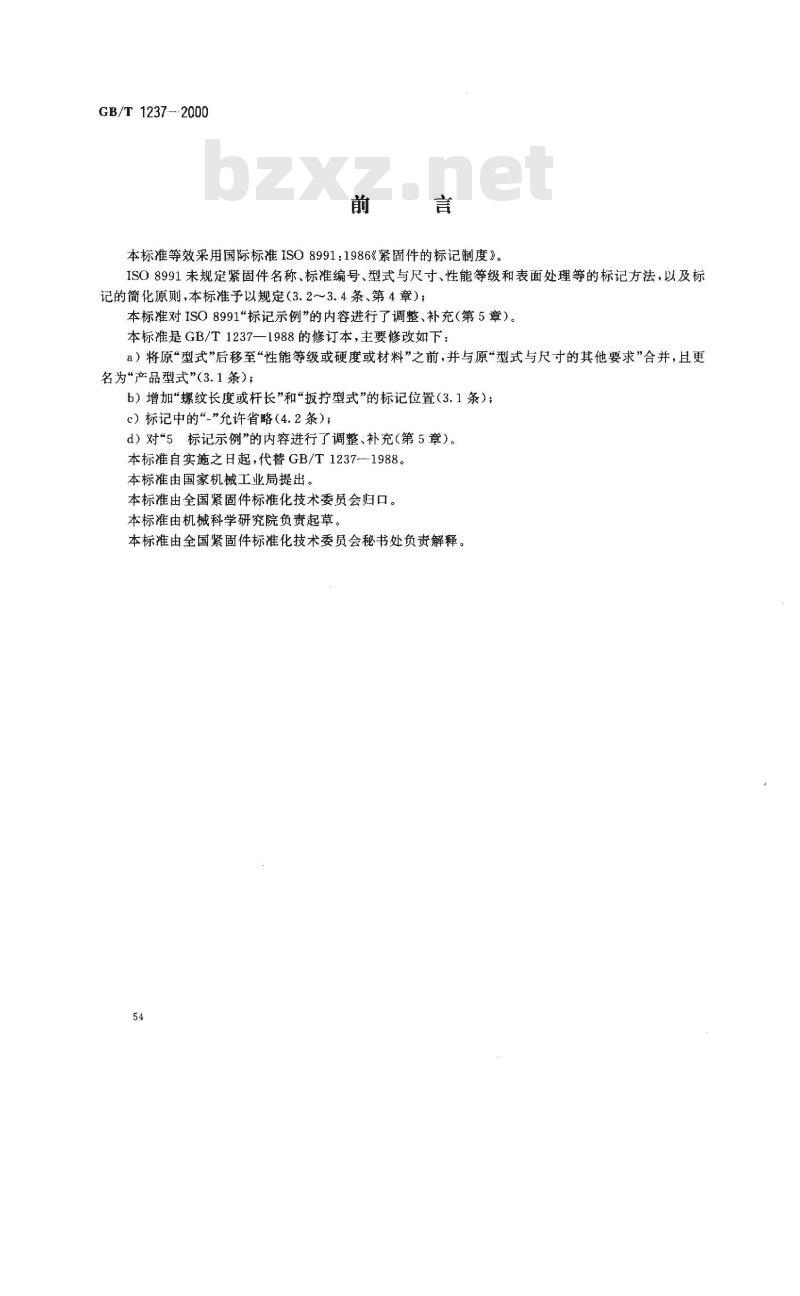

本标准等效采用国际标准ISO8991：1986《紧固件的标记制度》ISO8991未规定紧固件名称、标准编号、型式与尺寸、性能等级和表面处理等的标记方法，以及标记的简化原则，本标准以规定（3.2～3.4条、第4章）；本标准对ISO8991\标记示例”的内容进行了调整、补充（第5章）。本标准是GB/T1237一1988的修订本，主要修改如下：a）将原“型式”后移至“性能等级或硬度或材料”之前，并与原“型式与尺寸的其他要求”合并，且更名为产品型式\（3.1条）；
b）增加“螺纹长度或杆长”和“扳型式”的标记位置(3.1条)；c）标记中的“_\允许省略（4.2条)；d）对“5标记示例”的内容进行了调整、补充（第5章）。本标准自实施之日起，代替GB/T1237-1988。本标准由国家机械工业局提出。本标由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责起草本标准由全国紧固件标准化技术委员会秘书处负责解释。54
GB/T1237—-2000

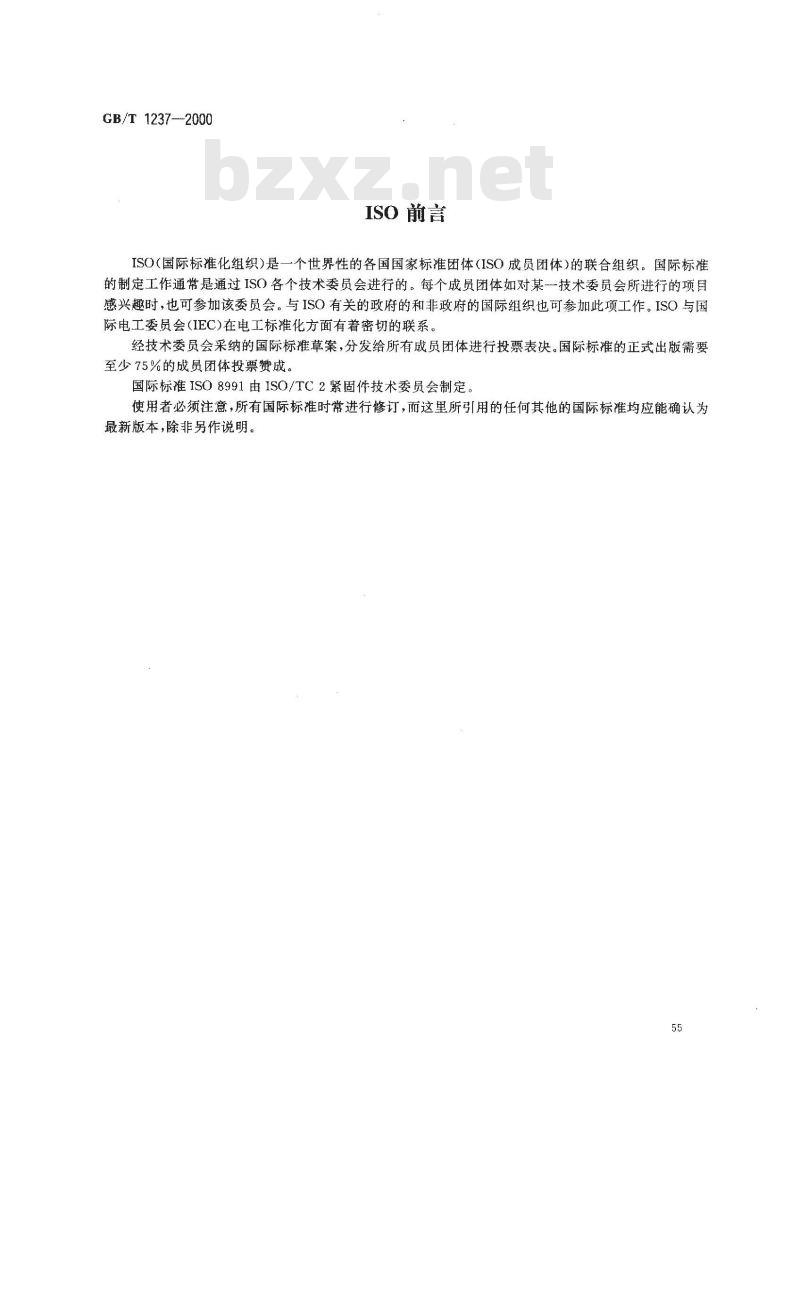

ISO前言
ISO(国际标准化组织)是一个世界性的各国国家标准团体(ISO成员团体)的联合组织。国际标准的制定工作通常是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时，也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会(IEC)在电工标准化方面有着密切的联系。经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。
国际标准ISO8991由ISO/TC2紧固件技术委员会制定。使用者必须注意，所有国际标准时常进行修订，而这里所引用的任何其他的国际标准均应能确认为最新版本，除非另作说明。
1范围

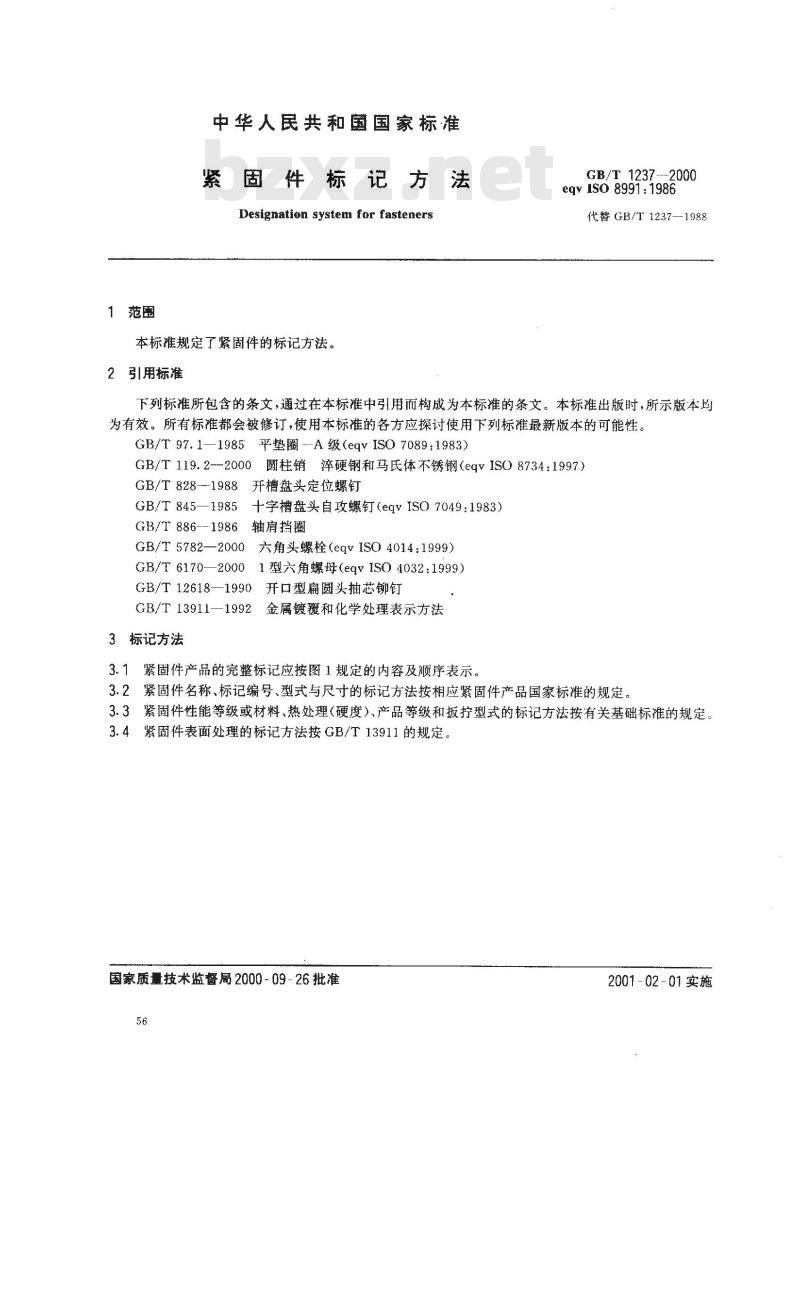

中华人民共和国国家标准
紧固件标记方法
Designation system for fasteners本标准规定了紧固件的标记方法。2引用标准
GB/T1237--2000
eqv 1so 8991:1986
代替GB/T1237—1988
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T97.1—1985平垫圈--A级（eqvISO7089:1983）GB/T119.2--2000圆柱销淬硬钢和马氏体不锈钢(eqvISO8734:1997）GB/T828-1988开槽盘头定位螺钉GB/T 845—1985
GB/T 886--1986
十字槽盘头自攻螺钉（eqvISO7049:1983）轴肩挡圈
GB/T5782—2000六角头螺栓（eqvISO4014:1999）GB/T6170—20001型六角螺母（eqvISO4032:1999）GB/T 12618-1990
GB/T 13911—1992
3标记方法
开口型扁圆头抽芯铆钉
金属镀覆和化学处理表示方法
紧固件产品的完整标记应按图1规定的内容及顺序表示。3.1
3.2紧固件名称、标记编号、型式与尺寸的标记方法按相应紧固件产品国家标准的规定。3.3紧固件性能等级或材料、热处理（硬度）、产品等级和扳拧型式的标记方法按有关基础标准的规定。紧固件表面处理的标记方法按GB/T13911的规定。3.4
国家质量技术监督局2000-09-26批准56
2001-02-01实施
类别(产品名称）
标准编号
螺纹规格或公称
（如销的直径及其公差）
其他直径或特性
（必要时，如杆径公差）
公称长度（规格)（必要时）
螺纹长度或杆长(必要时)
产品型式（必要时）
性能等级或硬度或材料
产品等级（必要时）
扳拧型式（必要时，如十字槽型式）表面处理（必要时）

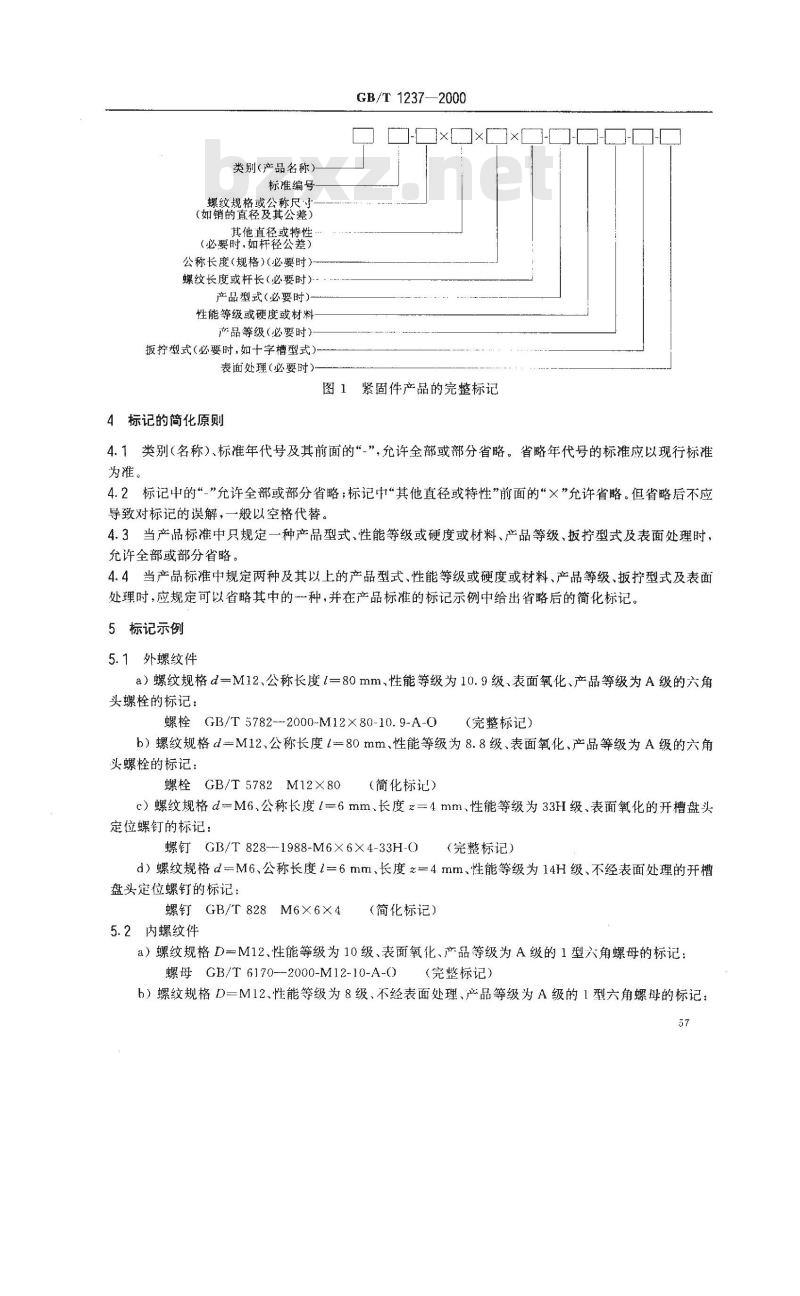

4标记的简化原则
GB/T 1237-
图1紧固件产品的完整标记
4.1类别（名称）、标准年代号及其前面的“”，允许全部或部分省略。省略年代号的标准应以现行标准为准。
4.2标记中的“”允许全部或部分省略；标记中“其他直径或特性”前面的“×”允许省略。但省略后不应导致对标记的误解，一般以空格代替。4.3当产品标准中只规定一种产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，允许全部或部分省略。
4.4当产品标准中规定两种及其以上的产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，应规定可以省略其中的一种，并在产品标准的标记示例中给出省略后的简化标记。5标记示例
5.1外螺纹件
a）螺纹规格d一M12、公称长度=80mm、性能等级为10.9级、表面氧化、产品等级为A级的六角头螺栓的标记：
螺栓GB/T5782--2000-M12X80-10.9-A-0（完整标记）
b）螺纹规格d=M12、公称长度l80mm、性能等级为8.8级、表面氧化、产品等级为A级的六角头螺栓的标记：
螺栓GB/T5782M12×80（简化标记)c）螺纹规格d=M6、公称长度1=6mm、长度一4mm、性能等级为33H级、表面氧化的开槽盘头定位螺钉的标记：
螺钉GB/T828--1988-M6X6X4-33H-0(完整标记）
d）螺纹规格d=M6、公称长度1=6mm、长度=4mm、性能等级为14H级、不经表面处理的开槽盘头定位螺钉的标记：
螺钉GB/T828M6×6×4
5.2内螺纹件
（简化标记）
a）螺纹规格D=M12、性能等级为10级、表面氧化、产品等级为A级的1型六角螺母的标记：螺母GB/T 6170--2000-M12-10-A-0（完整标记)
b）螺纹规格D=M12、性能等级为8级、不经表面处理、产品等级为A级的1型六角螺母的标记：57
螺母　GB/T 6170　M12

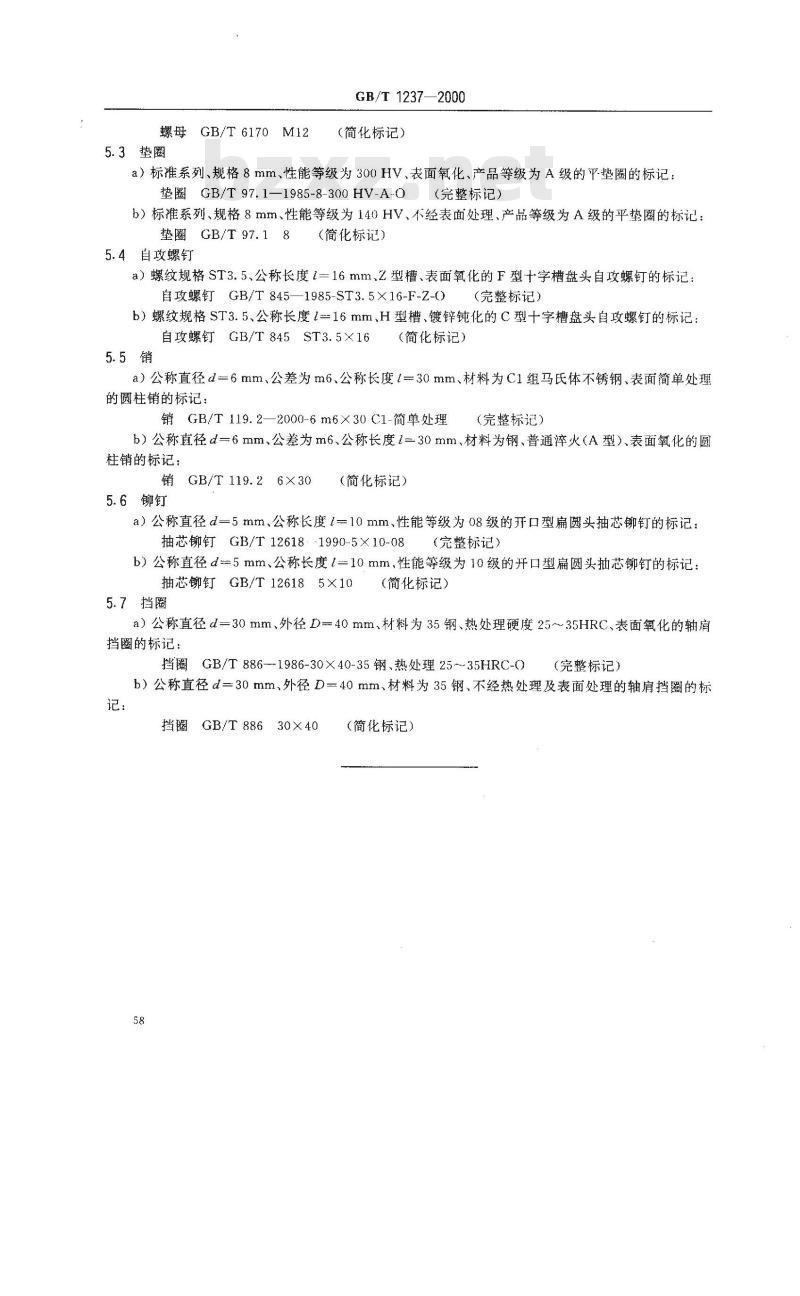

5.3垫圈
GB/T1237—2000
（简化标记）
a）标准系列、规格8mm、性能等级为300HV、表面氧化、产品等级为A级的平垫圈的标记：垫圈GB/T97.1—1985-8-300HV-A-0（完整标记）b）标准系列、规格8mm、性能等级为140HV、不经表面处理、产品等级为A级的平垫圈的标记：垫圈GB/T97.18（简化标记）
5.4自攻螺钉
a）螺纹规格ST3.5、公称长度1=16mm、Z型槽、表面氧化的F型十字槽盘头自攻螺钉的标记：自攻螺钉GB/T845—1985-ST3.5×16-F-Z-O)（完整标记）
b）螺纹规格ST3.5、公称长度1=16mm、H型槽、镀锌钝化的C型十字槽盘头自攻螺钉的标记：自攻螺钉GB/T845ST3.5×16Www.bzxZ.net
（简化标记）
a）公称直径d=6mm、公差为m6、公称长度1=30mm、材料为C1组马氏体不锈钢、表面简单处理的圆柱销的标记：
销GB/T119.2—2000-6m6×30C1-简单处理(完整标记)
b）公称直径d一6mm、公差为m6、公称长度1=30mm、材料为钢、普通淬火（A型）、表面氧化的圆柱销的标记：
销GB/T 119.2 6×30
（简化标记）
5.6铆钉
a）公称直径d=5mm、公称长度1一10mm、性能等级为08级的开口型扁圆头抽芯铆钉的标记：抽芯铆钉GB/T12618--1990-5X10-08（完整标记）
b）公称直径d=5mm、公称长度1=10mm，性能等级为10级的开口型扁圆头抽芯铆钉的标记：(简化标记）
抽芯铆钉GB/T126185×10
5.7挡圈
a）公称直径d=30mm、外径D=40mm、材料为35钢、热处理硬度25~35HRC、表面氧化的轴肩挡圈的标记：
挡圈GB/T886-1986-30X×40-35钢、热处理2535HRC-O（完整标记）
b）公称直径d=30mm、外径D=40mm、材料为35钢、不经热处理及表面处理的轴肩挡圈的标记：
挡圈GB/T886
30×40
（简化标记）
