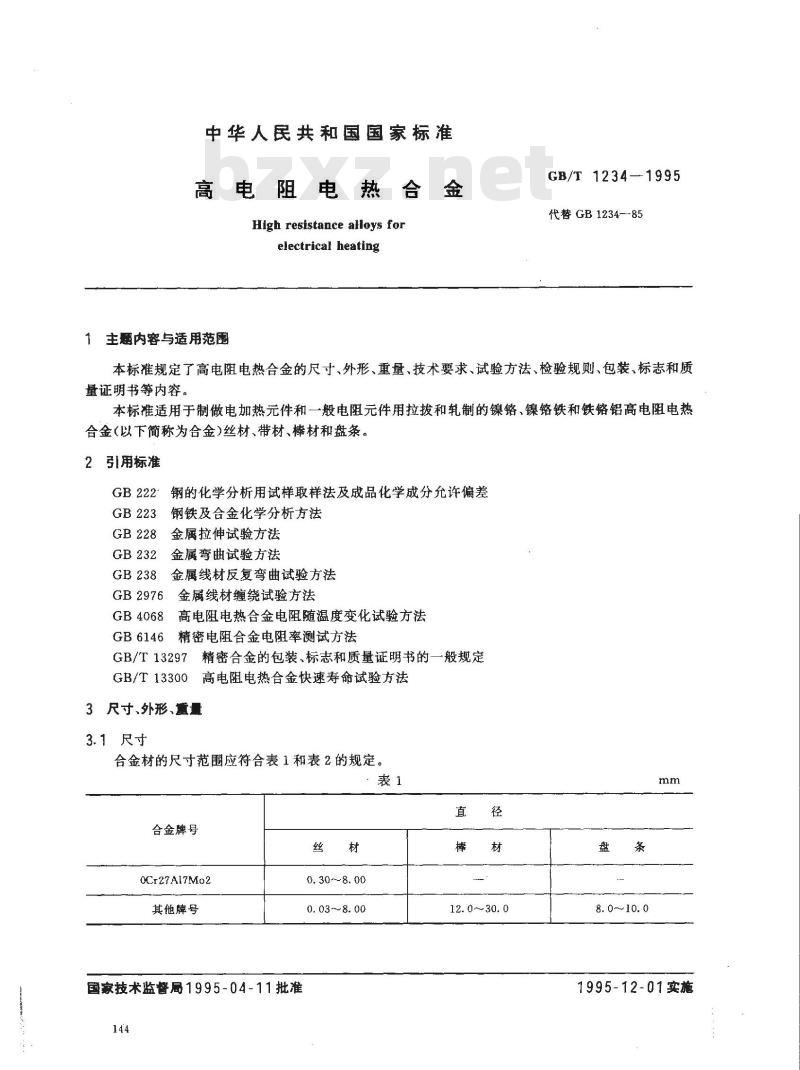

【国家标准(GB)】 高电阻电热合金

中华人民共和国国家标准
高电阻电热合金
High resistance alloys for
electrical heating
主题内容与适用范围
GB/T 1234-1995
代替GB1234-85
本标准规定了高电阻电热合金的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书等内容。
本标准适用于制做电加热元件和一般电阻元件用拉拔和轧制的镍铬、镍铬铁和铁铬铝高电阻电热合金（以下简称为合金）丝材、带材、棒材和盘条。引用标准
GB2976
GB4068
GB 6146
钢的化学分析用试样取样法及成品化学成分允许偏差钢铁及合金化学分析方法
金属拉伸试验方法
金属弯曲试验方法
金属线材反复弯曲试验方法
金属线材缠绕试验方法
高电阻电热合金电阻随温度变化试验方法精密电阻合金电阻率测试方法
GB/T 13297
GB/T 13300
精密合金的包装、标志和质量证明书的一般规定
高电阻电热合金快速寿命试验方法3尺寸、外形、重量
3.1尺寸
合金材的尺寸范围应符合表1和表2的规定。表1
合金牌号
0C27A17M02
其他牌号
国家技术监督局1995-04-11批准144
0. 30~8. 00
0.03~8.00
12.0~30.0
8.0~10. 0
1995-12-01实施

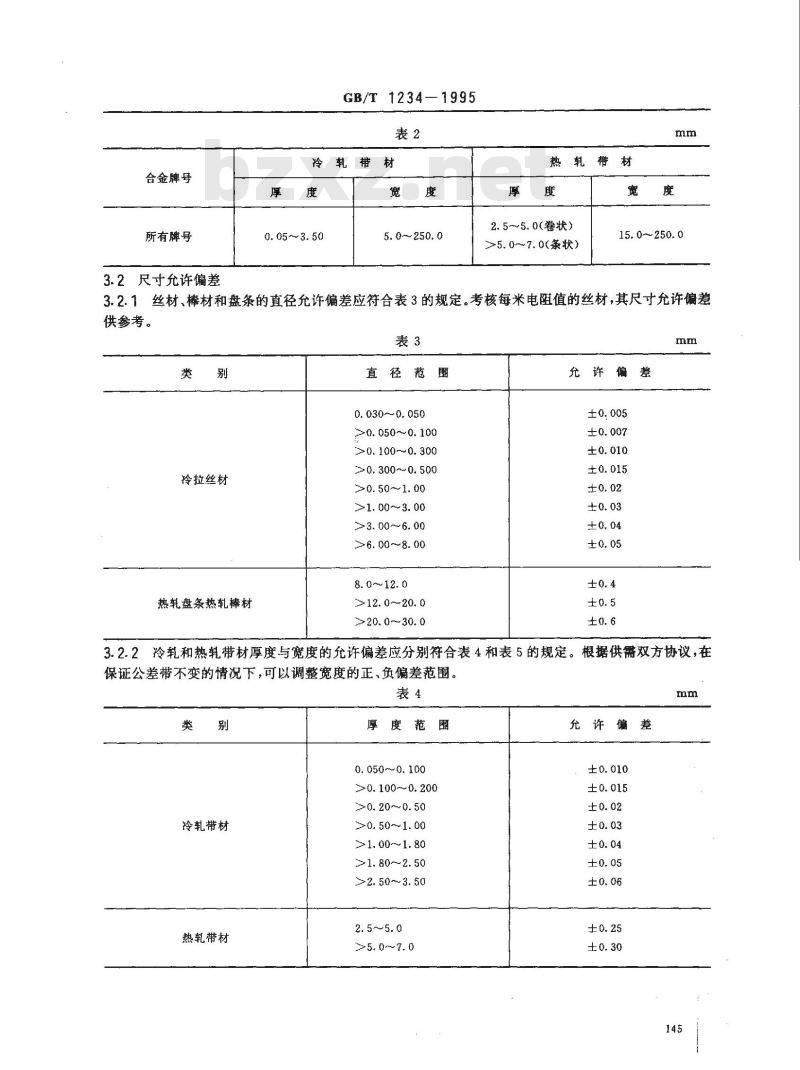

合金牌号
所有牌号
3.2尺寸允许偏差
GB/T1234—1995
冷轧带
0. 05～~3. 50
5.0~250.0
热轧带材
2. 5~5. 0(卷状)
>5. 0~7.0(条状)
15.0~250.0
3.2.1丝材、棒材和盘条的直径允许偏差应符合表3的规定。考核每米电阻值的丝材，其尺寸允许偏差供参考。
冷拉丝材
热轧盘条热轧棒材
直径范围
0. 030~~0. 050
>0.050~0.100
>0. 100~0. 300
≥0. 300~~0. 500
>0. 50~~1. 00
>1. 00 ~3. 00
>3. 00～6. 00
≥6. 00~8. 00
8. 0~12. 0
>12. 0~20. 0
>20. 0~30. 0
允许偏差

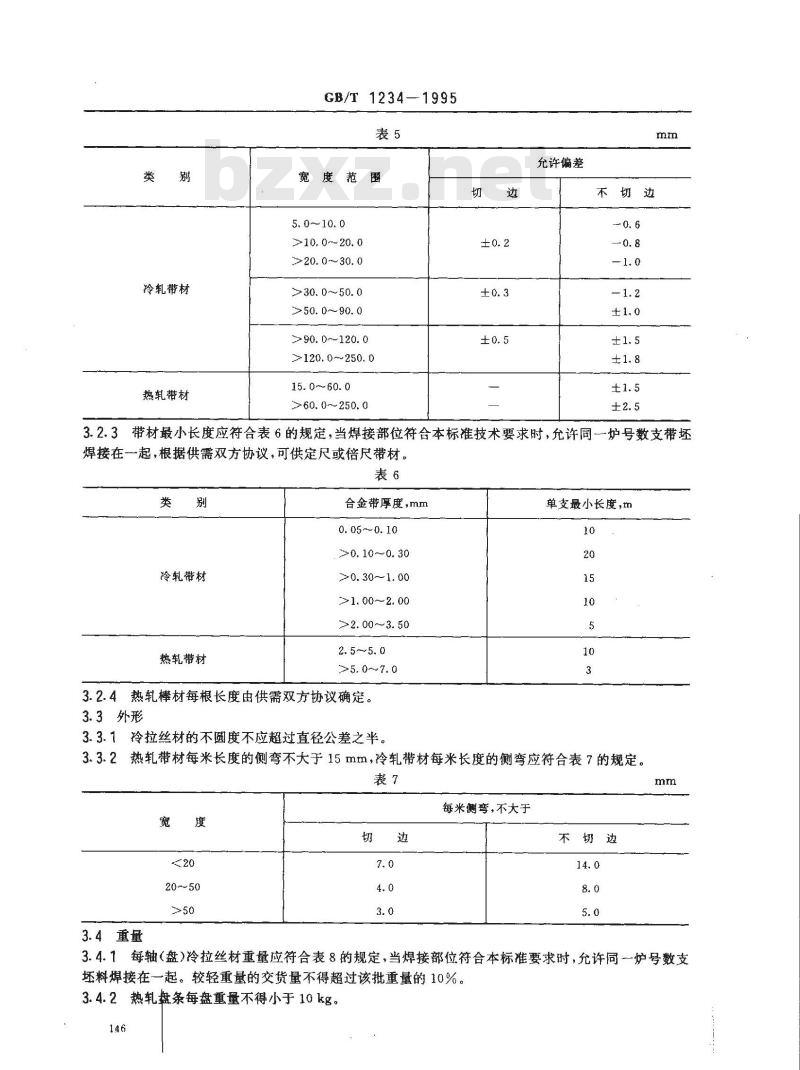

3.2.2冷轧和热轧带材厚度与宽度的允许偏差应分别符合表4和表5的规定。根据供需双方协议，在保证公差带不变的情况下，可以调整宽度的正、负偏差范围。表4
冷轧带材
热轧带材
厚度范围
0. 050~~0. 100
>0. 100~0. 200
>0.20~0.50
>0. 50~1.00
>1. 00~1. 80
>1. 80~～2.50
>2. 50~3. 50
2.5～5.0
>5. 0~7. 0
允许偏差
冷轧带材
热轧带材
GB/T1234—1995
宽度范围
>10. 0～20. 0
>20. 0~30. 0
>30. 0~50. 0
>50. 0~90. 0
>90.0120.0
>120.0~～250.0
15. 0～~60. 0
>60.0~250.0
允许偏差
不切边
3.2.3带材最小长度应符合表6的规定，当焊接部位符合本标准技术要求时，允许同一炉号数支带坏焊接在一起，根据供需双方协议，可供定尺或倍尺带材。表6
冷轧带材
热轧带材
合金带厚度，mm
0. 05~~0. 10
>0.10~0.30
>0. 30~1. 00
>1. 00~～2. 00
≥>2. 00 ～3. 50
3.2.4热轧棒材每根长度由供需双方协议确定。3.3外形
3.3.1冷拉丝材的不圆度不应超过直径公差之半单支最小长度，m
3.3.2热轧带材每米长度的侧弯不大于15mm，冷轧带材每米长度的侧弯应符合表7的规定。表7

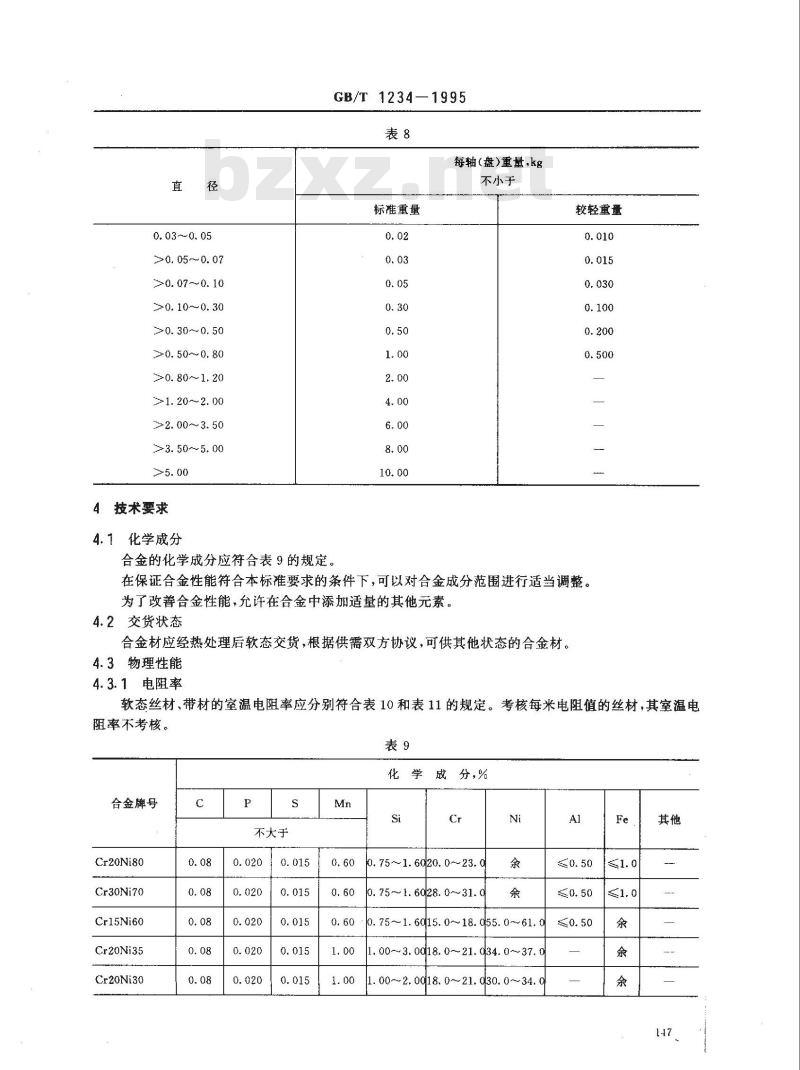

3.4重量
每米侧弯，不大于
不切边
3.4.1每轴（盘）冷拉丝材重量应符合表8的规定，当焊接部位符合本标准要求时，允许同一炉号数支坏料焊接在一起。较轻重量的交货量不得超过该批重量的10%。3.4.2热轧盘条每盘重量不得小于10kg。146
0. 03~0. 05
>0. 05~0. 07
>0. 07~0. 10
>0. 10~0. 30
>0. 30~0. 50
>0. 50~0, 80
>0. 80~1. 20
1. 20~2. 00bzxZ.net
>2. 00~3. 50
>3. 50~ 5. 00
4技术要求
4.1化学成分
GB/T 1234—1995
每轴(盘)重量，kg
不小于
标准重量
合金的化学成分应符合表9的规定。较轻重量
在保证合金性能符合本标准要求的条件下，可以对合金成分范围进行适当调整。为了改善合金性能，允许在合金中添加适量的其他元素4.2交货状态
合金材应经热处理后软态交货，根据供需双方协议，可供其他状态的合金材。4.3物理性能
4.3.1电阻率
软态丝材、带材的室温电阻率应分别符合表10和表11的规定。考核每米电阻值的丝材，其室温电阻率不考核。
化学成分,%
合金牌号
Cr20Ni80
Cr30Ni70
Cr15Ni60
Cr20Ni35
Cr20Ni30
不大于
0.75~1.6020.023.0
0.751.6028.031.g
0.600.751.6015.0~18.055.061.01.00
1. 00~3. 0018. 0~21. 034. 0~~37. 01. 002. 0018. 0~21. 030. 0~34. CAl
合金牌号
1Cr13A14
0Cr25A15
0Cr23A15
0Cr21A16
1Cr20A13
OCr21A16Nb
0Cr27A17Mo2
合金牌号
Cr20Ni80
Cr30Ni70
Cr15Ni60
Cr20Ni35
Cr20Ni30
1Cr13Al4
OCt25A15
OCr23A15
OCr21A16
1Cr20A13
OCr21A16Nb
0Cr27A17M02
不大于
GB/T 12341995

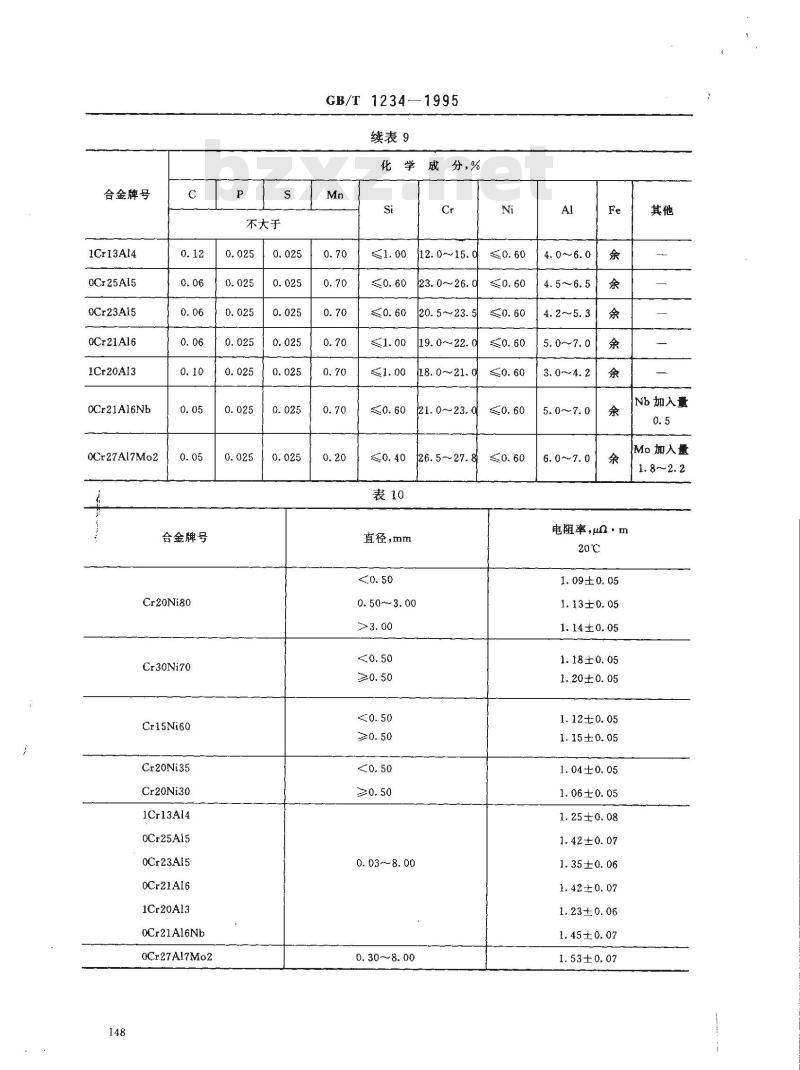

续表9
化学成分,%
直径，mm
12.0~15.0
23.0~26.0
20.5~~23.5
19.0~22.0
18.0~21.0
[21. 0~23. 0]
26.5~27.8
0. 50~3. 00
0. 03~8. 00
0.30~8.00
4.2~～5.3
5. 0~~7. 0
3. 0~~4. 2
6. 0~~7. 0
电阻率，μn·m
1.09±0.05
1.13±0.05
1. 14±0. 05
1.18±0.05
1.20±0.05
1.12±0.05
1.15±0.05
1.04±0.05
1.06±0.05
1.25±0.08
1.42±0.07
1.35±0.06
1.42±0.07
1.23±0.06
1.45±0.07
1.53±0.07
Nb 加入量
Mo加人量
合金牌号
Cr20Ni80
Cr30Ni70
Cr15Ni60
Cr20Ni35
Cr20Ni30
1Cr13A14
0Cr25A15
0Cr23A15
0Cr21A16
1Cr20A13
OCr21A16Nb
OCr27A17M02
4.3.2每米电阻
GB/T1234--1995
合金带厚度，mm
>0.80~3. 00
≥0. 80~3. 00
>0.80~3.00
0. 05~～3. 50
电阻率.μo·m
1.09±0.05
1.13±0.05
1.14±0.05
1. 18±0.05
1.19±0.05
1.20±0.05
1. 11±0. 05
1. 14±0. 05
1. 15± 0. 05
1. 04±0. 05
1.06±0.05
1.25±0.08
1.42±0.07
1.35±0.07
1.42±0.07
1.23±0.07
1.45±0.07
1.53±0.07
直径小于1.00mm的软态丝材的每米电阻值及其允许偏差应符合表12的规定。149
直径，mm
Cr20Ni80
105,5-
偏差，%
GB/T 1234—1995
每米电阻值，2/m
Cr30Ni70
1 502~
偏差，%
±10 11584
±101570.4
Cr15Ni60
偏差，%
±10 529.7
±10367.8
Cr20Ni35
1 324~
偏差，%
直径，mm
Cr20Ni80
偏差，%
GB/T 1234--1995
续表12
每米电阻值，a/m
Cr30Ni70
偏差，%
Cr15Ni60
偏差，%
Cr20Ni35
7. 132～
偏差，%
直径，mm
C120Ni80
3.235~～
2, 430~
偏差，%
±511.528
GB/T 1234--1995
续表12
每米电阻值，0/m
Cr30Ni70
4,798~
2、221
偏差，
Cr15Ni60
偏差，%中值
Cr20Ni35
偏差，%
直径，mm
Cr20Ni30
1324～
偏差，%
GB/T 1234-- 1995
续表12
每米电阻值，Q/m
ICr13A14
偏差，%
±10 1 626. 4
OCr20A13
偏差，%中值
OCr23A15
1 719~～
偏差，%
直径，mm
Cr20Ni30
偏差，%
GB/T 1234—1995
续表12
每米电阻值，n/m
1Cr13A14
偏差，%
0Cr20A13
偏差，%
±6{16.79
OCr23A15
偏差，%
直径，mm
Cr20Ni30
偏差，%
GB/T 1234—1995
续表12
每米电阻值,0/m
1Cr13Al4
1.512~～
偏差，%
0Cr20A13
偏差，%中值
Cr23A15
偏差%
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
