【国家标准(GB)】 半圆键槽铣刀

GB/T 1127--1997
本标准是对GB31127---81《半圆键槽铣刀》的修订。本标准是按照G1/T1.1一1993进行编写的。本标准在原标准上增加了“前育”“第！章范用
“第2章引用标准”。各章中的条号及内容稍有改变，本标准除保留原标准中普通直柄型式外，还增加了削平立柄、2°斜削平直柄和螺纹柄三种柄部型武：对原标准表！中d的基本尺寸进行了调整，并调整了总长L及其偏差，取消表！中刀具角度的参考尺寸：技术婴求中增加了对半圆键槽铣刀表面质量和焊接质情的婴求并取消了装？中对机邻齿尚跳动的要求；性能试验中增了对机床和刀具的要求。本标准从生效之起，尚时代替GB1127—81。本标准出中华人民共和国机械工业部提出。本标准出全国刀具标准化技术委员会叮口。本标准起草单位：成都工具研究所。本标准主要起草人：樊瑾、谢萍。238
1范围
中华人民共和国国家标准
半圆键槽铣刀
Cutters for woodruff keyseatsGB/T 1127--1997
代替GBI127---81
本标准规定了半圆键槽铣刀的型式和尺寸、技术要求、性能试验及标志和包装的基本要求。本标准适用于加工键槽宽度为1～~10mm的半圆键槽铣刀。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1098-79半圆键、键和键槽的剖面尺寸GB/T6125--1996T形槽铣刀技术条件GB/T6131.1---1996铣刀直柄3
第1部分：普通直柄的型式和尺寸GB/T6131.2--1996铣刀直柄第2部分：削平直柄的型式和尺寸铣刀直柄
GB/T6131.31996
第3部分：2°斜削平直柄的型式和尺寸GB/T 6131. 4--1996
铣刀直柄
3型式和尺寸
第4部分：螺纹柄的型式和尺寸
3.1半圆键槽铣刀的型式按图1～图4所示，尺寸在表1中给出，柄部尺寸和偏差按GB/T6131.1～6131.4的规定。
国家技术监督局1997-11-13批准1998-07-01实施
GB/T 1127—1997

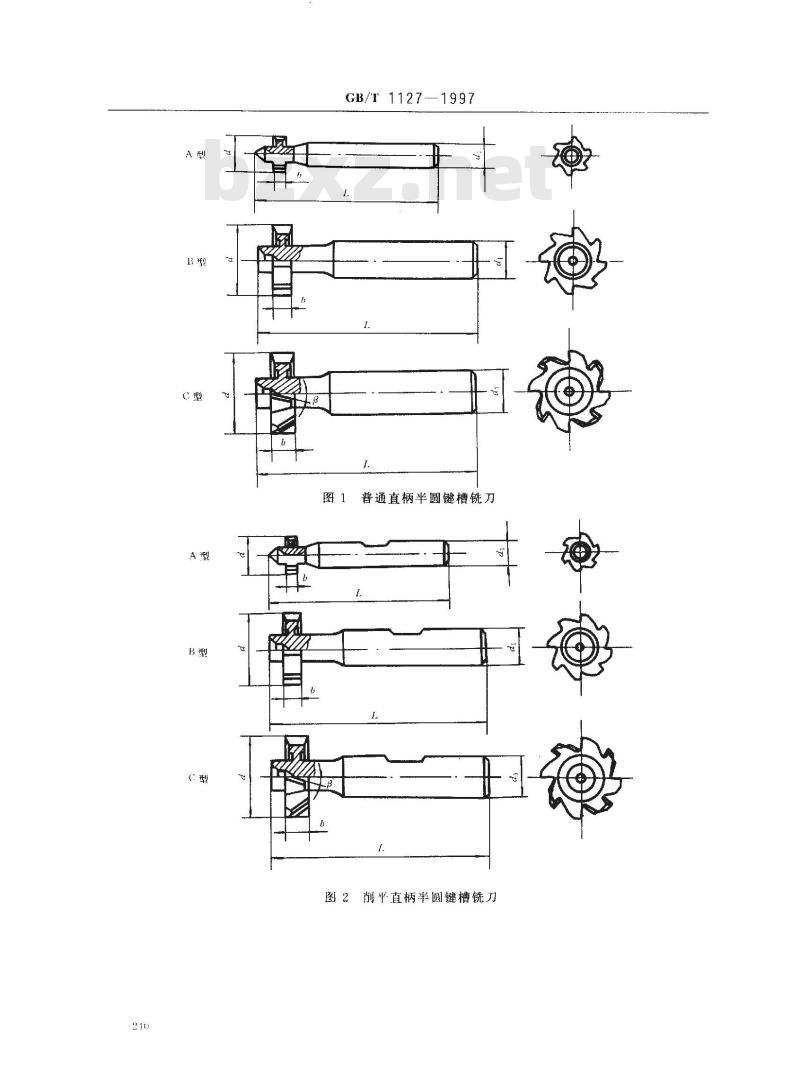

普通直柄半圆键槽铣刀
图2削平直柄半圆键槽铣刀
GB/T 1127-

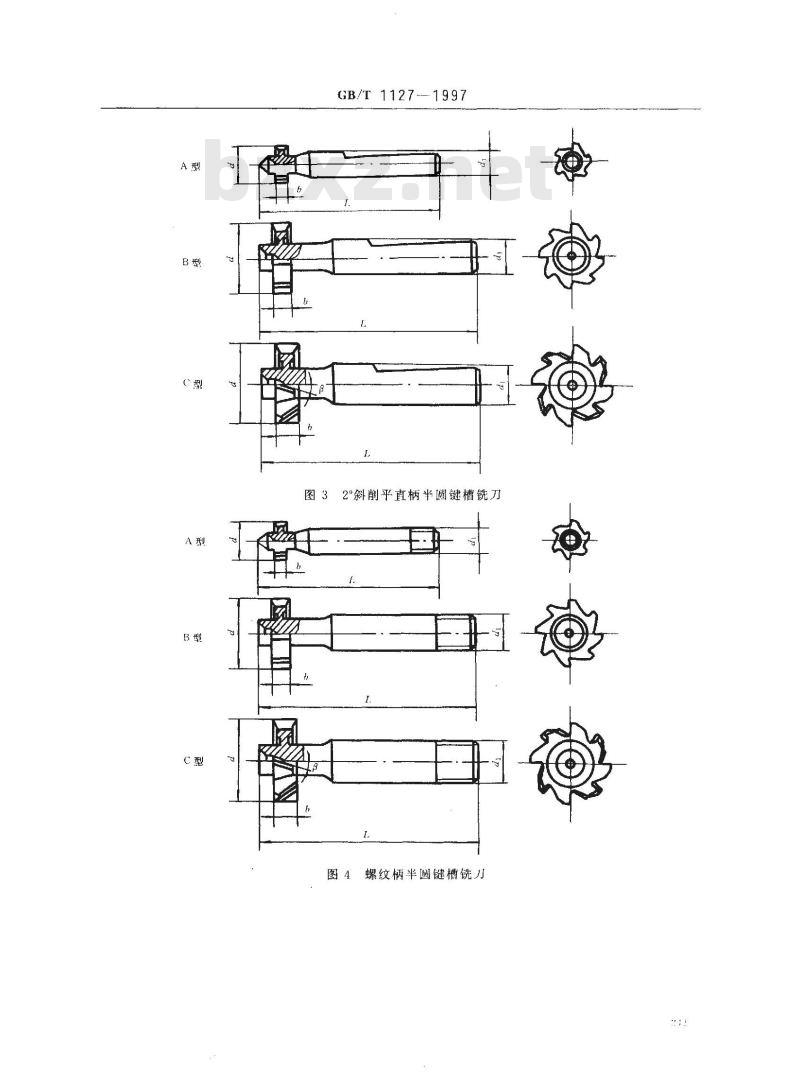

图32°斜削乎直柄半圆键槽铣刀螺纹柄半圆键槽铣刀
半减键的
装本尺寸
按接GB 1098）
宽x置径
GB/T 1127
基本尺寸「极限偏差基本尺寸

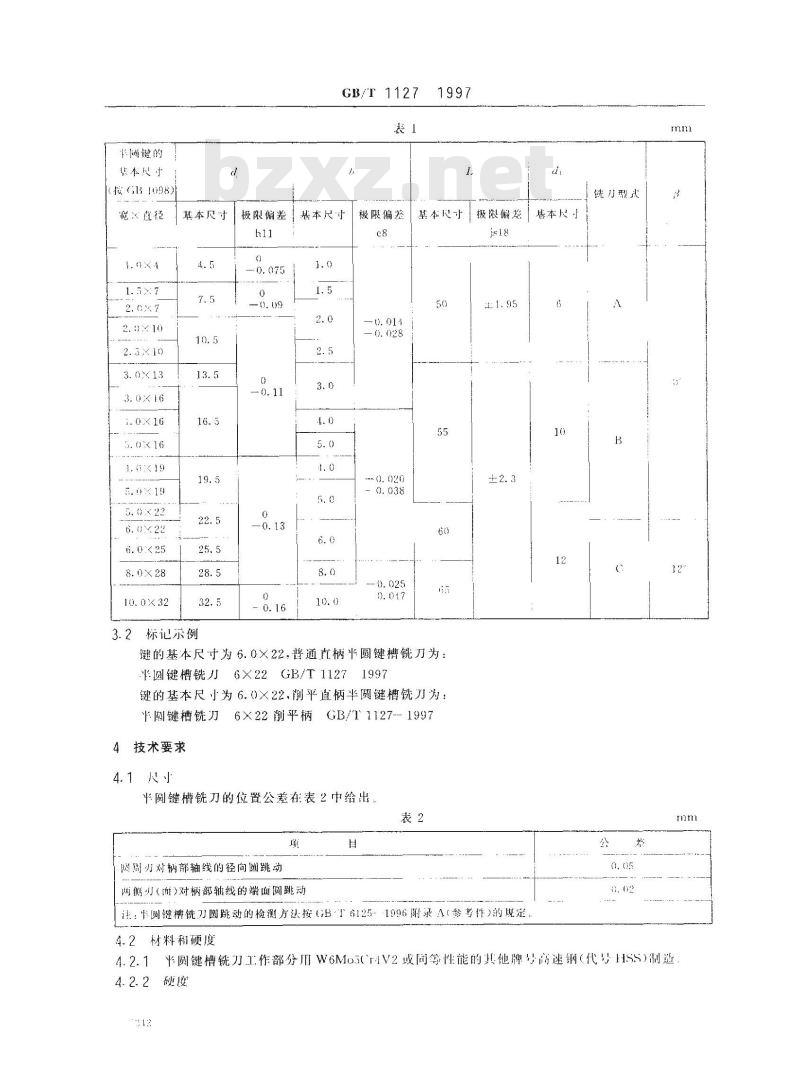

3.2标记示例
极限偏差
基本尺寸
键的基本尺寸为6.0×22.普通直柄平圆键槽铣刀为：半圆键槽铣刀6×22GB/T11271997键的基本尺小为6.0×22、削平直柄半圆键槽铣刀为：卡圆键槽铣刀6×22削平柄GB/11127--19974技术要求
半圆键槽铣刀的位置公差在表2中给出表2
函周力对柄部轴线的径向圆跳动两侧少(而)对柄部轴线的端面圆跳动国
极限偏差基本尺于
注：半测键槽铣刀圆跳动的检测方法按（B-T6125-1996附录A（参考件）的舰定铣月型式
4.2材料利硬度
4.2.1半圆键槽铣刀工作部分用W6M03r4V2或同等性能的其他牌号高速钢（代号HSS）制造4.2.2硬度
GB/T 1127---1997下载标准就来标准下载网
T作部分硬度：外径d7.5mm时，硬度为62-65HRC外径d>7.5mm时，硬度为63～66HRC柄部硬度：普通直柄和螺纹柄，不低于30HRC削平直柄和2°斜削平直柄，不低于50HRC4.3外观租表面粗糙度
4.3.1：半圆键槽铣刀切削刃应锋利，表面不得有裂纹、崩刃，钝门以及磨削烧伤等影响便川性能的缺陷，焊接月在焊缝处不得有砂眼和未焊透现象，4.3.2半圆键槽铣刀表面粗糙度的上限俏按下列规定：刀齿的前面和后面：R,6.3μm；-两侧面：R6.3μm;
柄部：R.1.25um。
5性能试验
成批生产的半圆键槽铣刀，批应进行切削性能抽样试验。5.1试验条件
5.1.1机床：符合精度要求的铣床。刀具：样本大小为5件。
试坏：材料为45钢，硬度为170~200HB。5. 1. 4
切削液：为乳化油水溶液，流量不小了51/min。切测规范：按表3的规定。
半圆键槽铣刀直径和宽度
侧吃刀量
进给量
mm/min
切潮速度
锐件数
5.2试验结果的评定
GB/T 1127
5.2.1经试验，键槽两侧面表面粗糙度的上限值为R.6.3μm。5. 2. 2
试验后的半圆键槽铣刀不得有崩刃和显著的磨钝现象。3试验后的半圆键槽铣，每件都应符合5.2.1~5.2.2的规定，否则判该批品性能试验不个5.2.3
6标志和包装
6.1标志
6.1.1产品上应标志：
a）制造厂或销售商商标；
b）半圆键的基本尺寸；
c）高速钢代号(HSS)。
6.1.2包装盒上应标志：
a）制造厂或销售商名称、地址和商标；b）半圆键槽铣刀标记；
c）材料牌号或代号；
d）件数：
e）制造年月。
注：如包装盒太小，也可在合格证、说明书等包装盒内文件上标志部分内容。包装
包装必须牢靠，并能防止运输过程中的损伤。半圆键槽铣刀在包装前应经防锈处理。121.1
