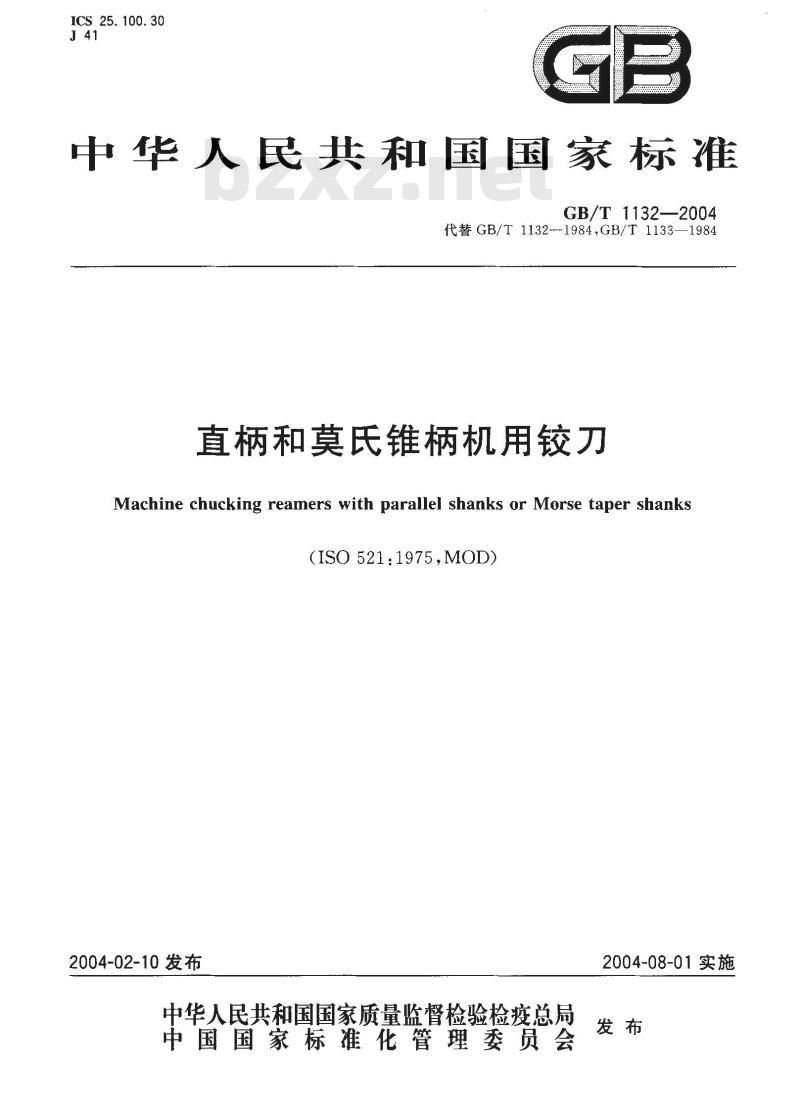

【国家标准(GB)】 直柄和莫氏锥柄机用绞刀

ICS 25. 100. 30
中华人民共和国国家标准　
GB/T 1132—2004
代替GB/T 1132-1984,GB/T 1133—1984直柄和莫氏锥柄机用铰刀
Machine chucking reamers with parallel shanks or Morse taper shanks(ISO521:1975,MOD)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

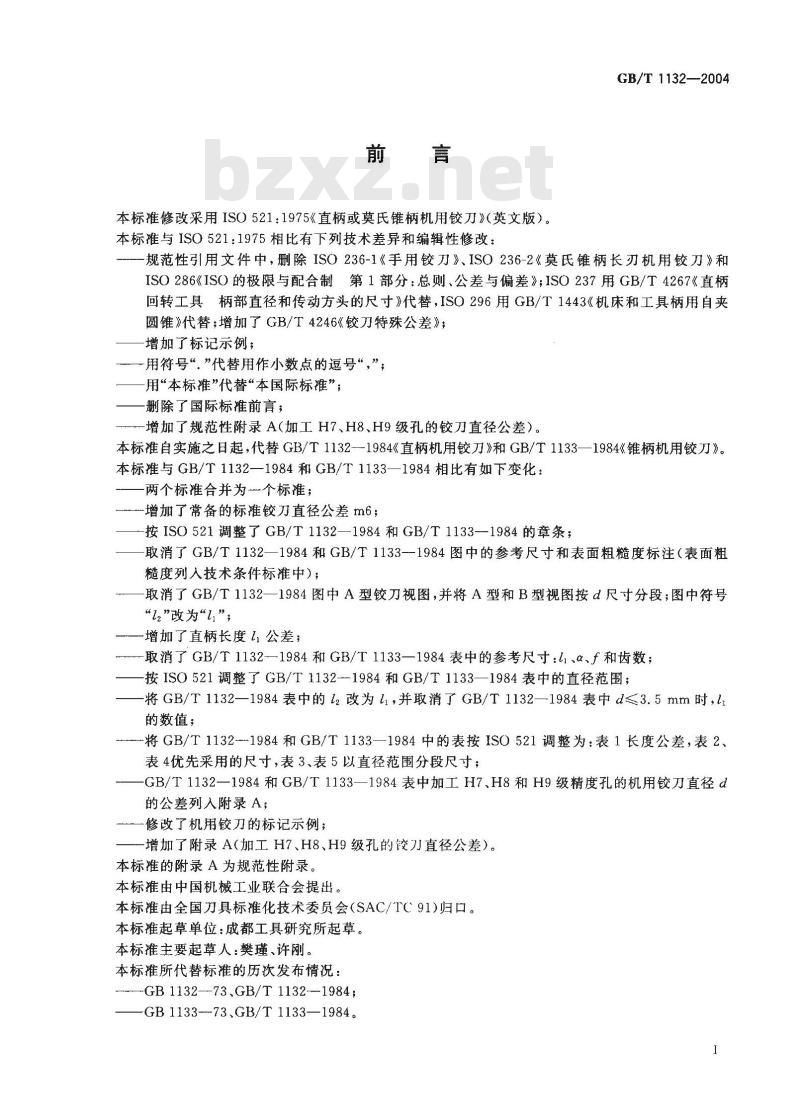

本标准修改采用ISO521：1975《直柄或莫氏锥柄机用铰刀》（英文版）。本标准与ISO521：1975相比有下列技术差异和编辑性修改：GB/T 1132—2004
-规范性引用文件中，删除ISO236-1《手用铰刀》、ISO236-2《莫氏锥柄长刃机用铰刀》和ISO286《ISO的极限与配合制第1部分：总则、公差与偏差》；ISO237用GB/T4267《直柄回转工具柄部直径和传动方头的尺寸》代替，ISO296用GB/T1443《机床和工具柄用自夹圆锥》代替；增加了GB/T4246《铰刀特殊公差》；增加了标记示例；
一用符号”代替用作小数点的逗号“，”；用“本标准”代替“本国际标准”；删除了国际标准前言；
增加了规范性附录 A(加工 H7、H8、H9级孔的铰刀直径公差)。本标准自实施之日起，代替GB/T1132-1984《直柄机用铰刀》和GB/T1133—1984《锥柄机用铰刀》。本标准与GB/T1132—1984和GB/T1133—1984相比有如下变化：两个标准合并为一个标准；
一增加了常备的标准铰刀直径公差m6；按ISO521调整了GB/T1132—1984和GB/T1133-1984的章条；取消了GB/T1132—1984和GB/T1133-1984图中的参考尺寸和表面粗糙度标注（表面粗糙度列人技术条件标准中)；
取消了GB/T1132—1984图中A型铰刀视图，并将A型和B型视图按d尺寸分段；图中符号\2”改为\1”;
-增加了直柄长度公差；wwW.bzxz.Net
--取消了GB/T1132—1984和GB/T1133—1984表中的参考尺寸：1、α、f和齿数；按ISO521调整了GB/T1132-1984和GB/T1133—1984表中的直径范围；-将GB/T1132—1984表中的l2改为l1，并取消了GB/T1132—1984表中d≤3.5mm时，l的数值；
将GB/T11321984和GB/T1133—1984中的表按ISO521调整为：表1长度公差，表2、表4优先采用的尺寸，表3、表5以直径范围分段尺寸；-GB/T1132—1984和GB/T1133—1984表中加工H7、H8和H9级精度孔的机用铰刀直径d的公差列入附录A；
一修改了机用铰刀的标记示例；-增加了附录A（加工H7、H8、H9级孔的饺刀直径公差）。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91)归口。本标准起草单位：成都工具研究所起草。本标准主要起草人：樊瑾、许刚。本标准所代替标准的历次发布情况：GB 1132—-73,GB/T 1132--1984;-GB 1133--73,GB/T 1133—1984。1范围
直柄和莫氏锥柄机用铰刀
本标准规定了直柄和莫氏锥柄机用铰刀的尺寸及标记示例。本标准适用于下列类型的铰刀：一直径大于1.32mm至20mm的直柄机用铰刀；一直径大于5.30mm至50mm的莫氏锥柄机用铰刀。本标准只规定米制尺寸，今后也只推荐米制尺寸。GB/T 1132--2004
对上述类型铰刀，本标准列出两个表，一个是优先采用的尺寸及其他相应尺寸：另一个是以直径分段的尺寸。对铰刀长度、切削部分直径和直柄的柄部直径公差也作了规定。除另有说明外，这些铰刀均制成右切削的。直槽或螺旋槽由制造厂自行确定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1443机床和工具柄用自夹圆锥（GB/T1443-—1996，eqVISO296：1991）GB/T4246铰刀特殊公差（GB/T4246—-2004,ISO522：1975,IDT）GB/T4267直柄回转工具柄部直径和传动方头的尺寸（GB/T4267—2004，ISO237：1975，IDT)
3柄部
3.1直径大于1.32mm至3.75mm的直柄机用铰刀这种铰刀的柄部直径和切削部分的直径应相同。3.2直径大于3.75mm至20mm的直柄机用铰刀这种铰刀的柄部直径应按GB/T4267，见表2和表3。3.3莫氏锥柄机用铰刀
这种铰刀的柄部尺寸应按GB/T1443。4公差
4.1切削部分
直径d在紧接切削锥之后测量。对于常备标准铰刀，直径d的公差为m6。对于加工特定公差孔的铰刀直径公差按GB/T4246设计，本标准在附录A中给出了加工H7、H8、H9级孔的铰刀直径公差。
4.2直柄
铰刀柄部直径d的公差为：h9。
4.3长度
所有类型的机用铰刀的长度公差应按表1的规定。GB/T 1132—2004

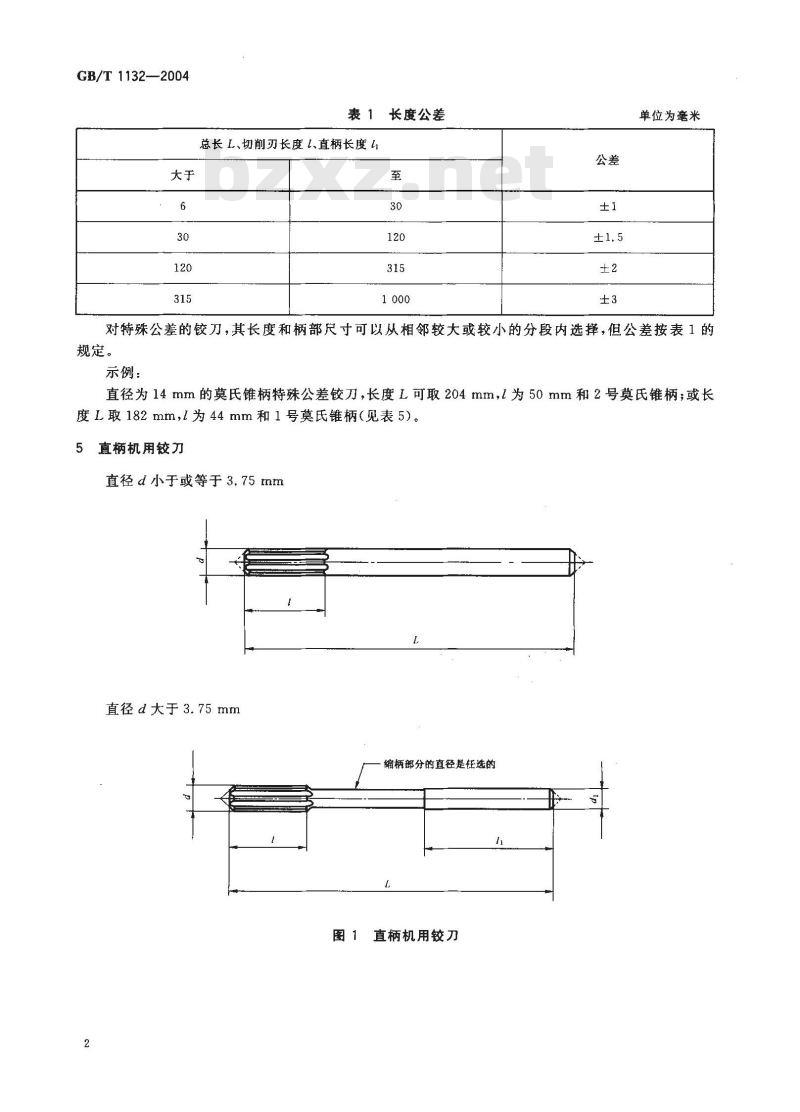

表1长度公差
总长L、切削刃长度1、直柄长度至
单位为毫米
对特殊公差的铰刀，其长度和柄部尺寸可以从相邻较大或较小的分段内选择，但公差按表1的规定。
示例：
直径为14mm的莫氏锥柄特殊公差铰刀，长度L可取204mm，l为50mm和2号莫氏锥柄；或长度L取182mm，l为44mm和1号莫氏锥柄（见表5）。直柄机用铰刀
直径d小于或等于3.75mm
直径d大于3.75mm
缩柄部分的直径是任选的
直柄机用铰刀

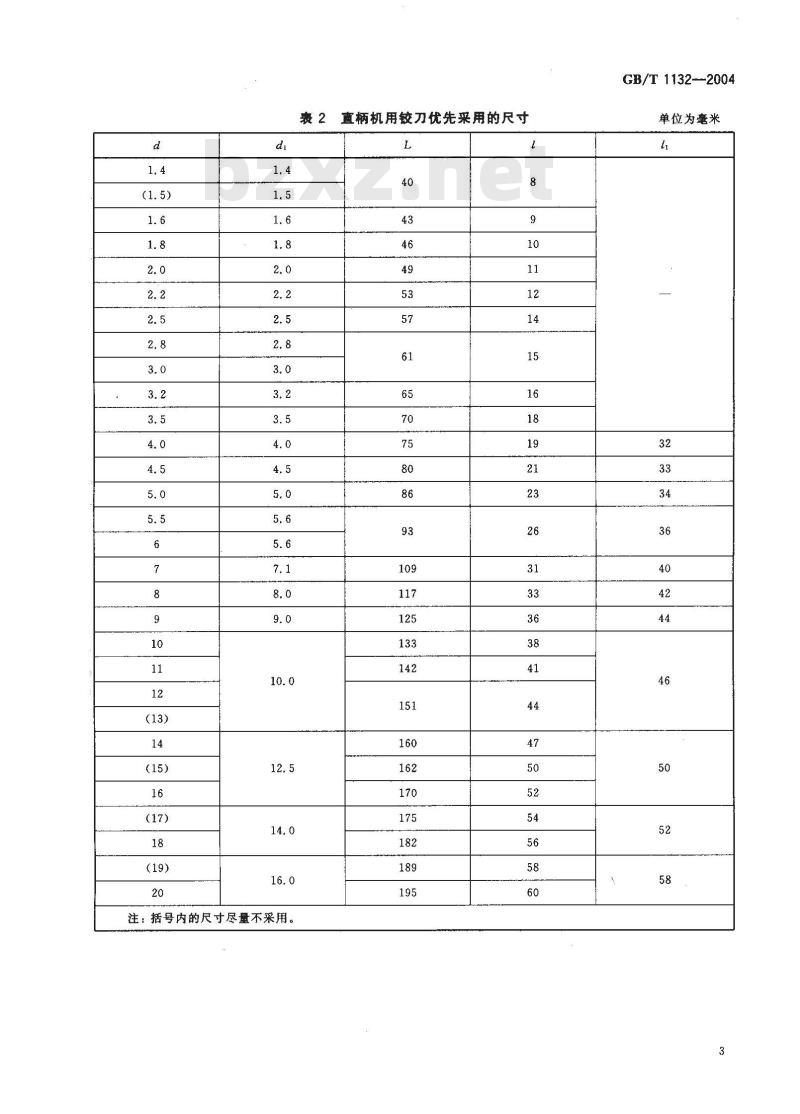

注：括号内的尺寸尽量不采用。表2直柄机用铰刀优先采用的尺寸L
GB/T 1132-2004
单位为毫米
GB/T 1132-2004
径范围d
莫氏锥柄机用铰刀
表3·直柄机用铰刀以直径分段的尺寸di
一莫氏锥柄
2莫氏锥柄机用铰刀
单位为毫米
表4‘莫氏锥柄机用铰刀优先采用的尺寸L
注：括号内的尺寸尽量不采用。26
GB/T1132--2004
单位为毫米
莫氏锥柄号
GB/T1132—2004
直径范围 d
18: 00
表5莫氏锥柄机用铰刀以直径分段的尺寸L
单位为毫米
莫氏锥柄号
7标记示例
直径d=10mm，公差为m6的直柄机用铰刀为：直柄机用铰刀10GB/T1132—2004直径d10mm，加工H8级精度孔的直柄机用铰刀为：直柄机用铰刀10H8
GB/T1132—2004
直径d=10mm，公差为m6的莫氏锥柄机用铰刀为：10GB/T1132—2004
莫氏锥柄机用铰刀
直径d=10mm，加工H8级精度孔的莫氏锥柄机用铰刀为：莫氏锥柄机用铰刀
3GB/T1132-—2004
GB/T 1132--2004
GB/T1132—2004
附录A
（规范性附录）
加工 H7、H8、H9 级孔的铰刀直径公差表A.1
极限偏差
单位为毫米
