【国家标准(GB)】 凸凹半圆铣刀 第2部分:凸半圆铣刀的型式和尺寸

中华人民共和国国家标准
凸凹半圆铣刀
第2部分：凸半圆铣刀的型式和尺寸Convex and concave milling cutters-Part 2:The types and dimensionsfor convex milling cutters
GB/T 1124.2 -7996
代替GB1124--85
本标准等效采用国际标准ISO3860—1976《带孔和键传动的铣刀-—具有固定齿形的成型铣刀》。1 主题内容与适用范围
本标准规定了凸半圆铣刀的型式和尺寸。本标准适用于刀齿圆弧半径1～20mm的凸半圆铣刀。2引用标准
GB/T6132铣刀和铣刀刀杯的互换尺寸3符号
凸半圆铣刀圆弧半径
凸半圆铣刀外圆直径
凸半圆铣刀内孔直径Www.bzxZ.net
L凸半圆铣刀厚度
型式和尺寸

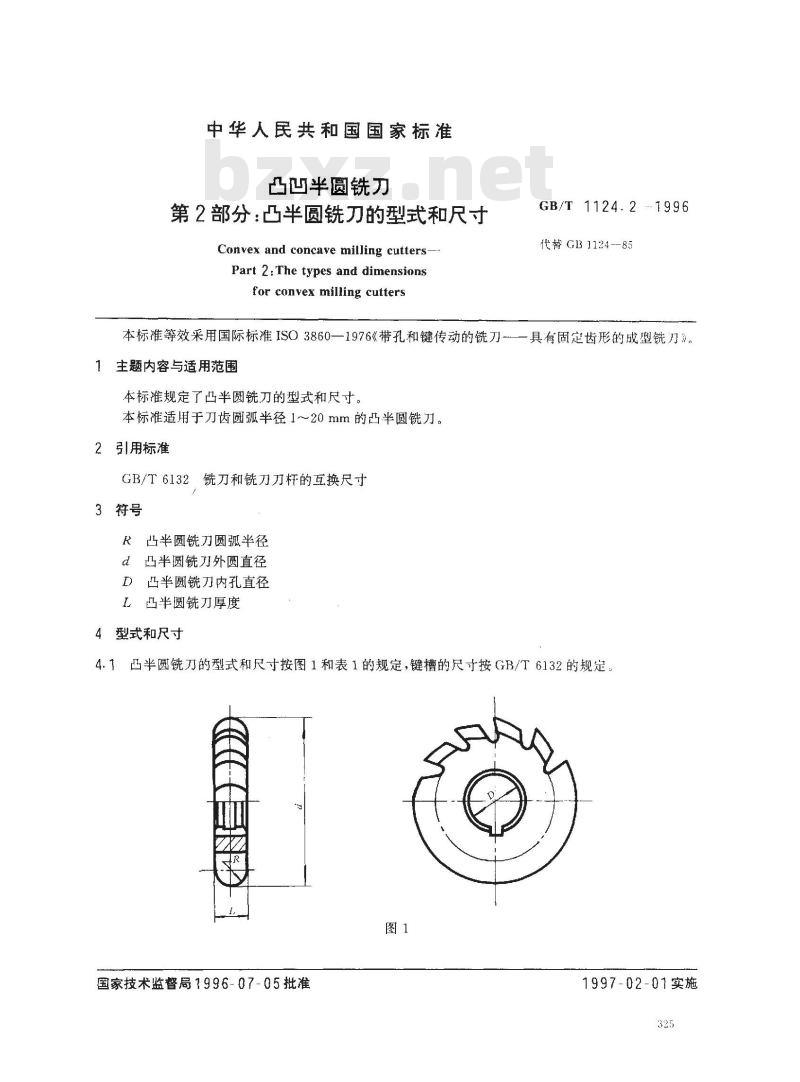

4.1凸半圆铣刀的型式和尺寸按图1和表1的规定，键槽的尺寸按GB/T6132的规定，图1
国家技术监督局1996-07-05批准1997-02-01实施

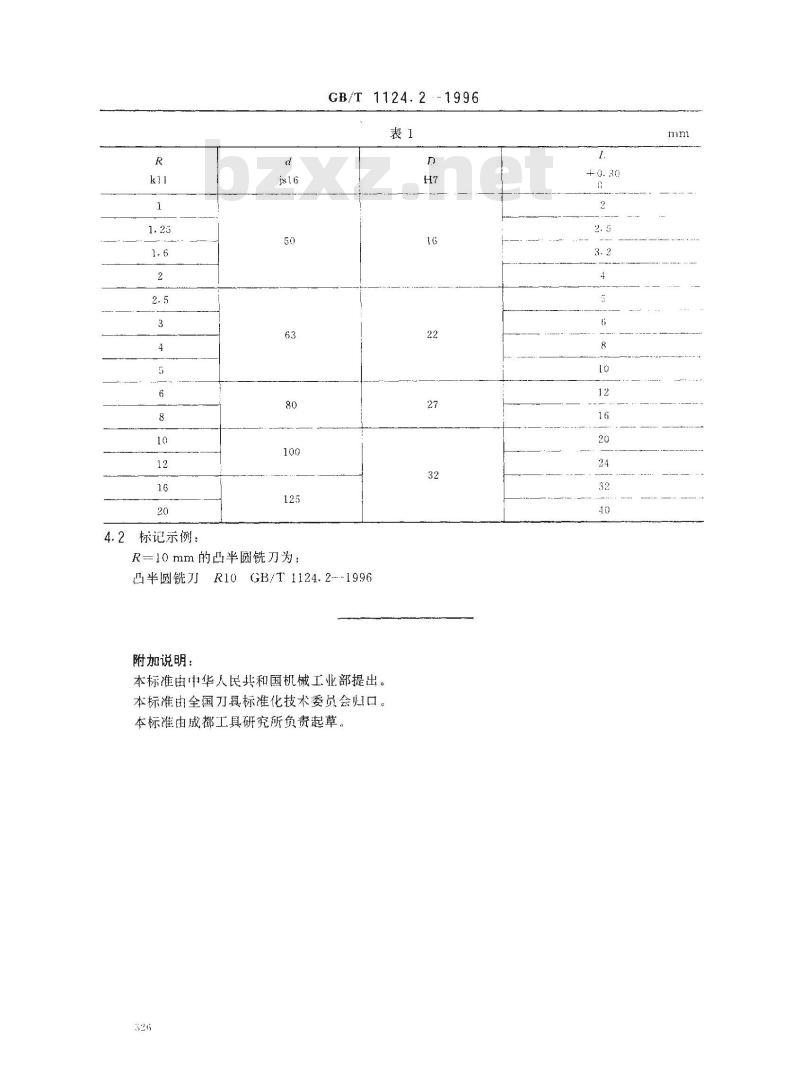

4.2标记示例：
R=10mm的凸半圆铣刀为：
GB/T 1124.2-1996
凸半圆铣R10
GB/T1124.2---1996
附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由成都工具研究所负责起草。326
