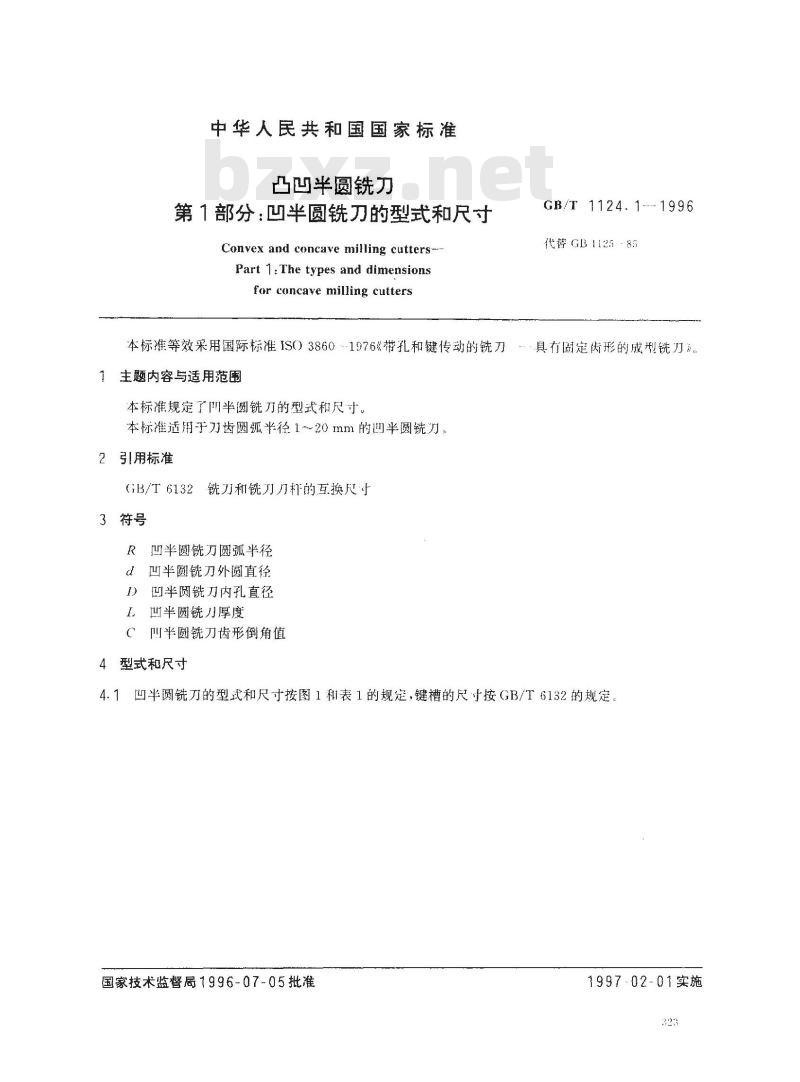

【国家标准(GB)】 凸凹半圆铣刀 第1部分:凹半圆铣刀的型式和尺寸

中华人民共和国国家标准
凸凹半圆铣刀
第1部分：凹半圆铣刀的型式和尺寸Convex and concave milling cutters--Part 1: The types and dimensionsfor concave milling cutters
GB/T 1124...- 1996
代替 GB1125·85
本标准等效采用国际标准IS038601976《带孔和键传动的铣刀·具有固定齿形的成型铣刀》1主题内容与适用范围
本标准规定了叫半圆铣刀的型式和尺寸。本标准适用于刀齿圆狐半径1~20mm的叫半圆铣刀，2引用标准
GB/T6132铣刀和铣刀刀杆的互换尺寸3符号
R凹半圆刀圆弧半径
α凹半圆铣刀外圆直径
I）凹半圆铣刀内孔直径
L凹半圆铣刀厚度
叫半圆铣刀齿形倒角值免费标准bzxz.net
4型式和尺寸

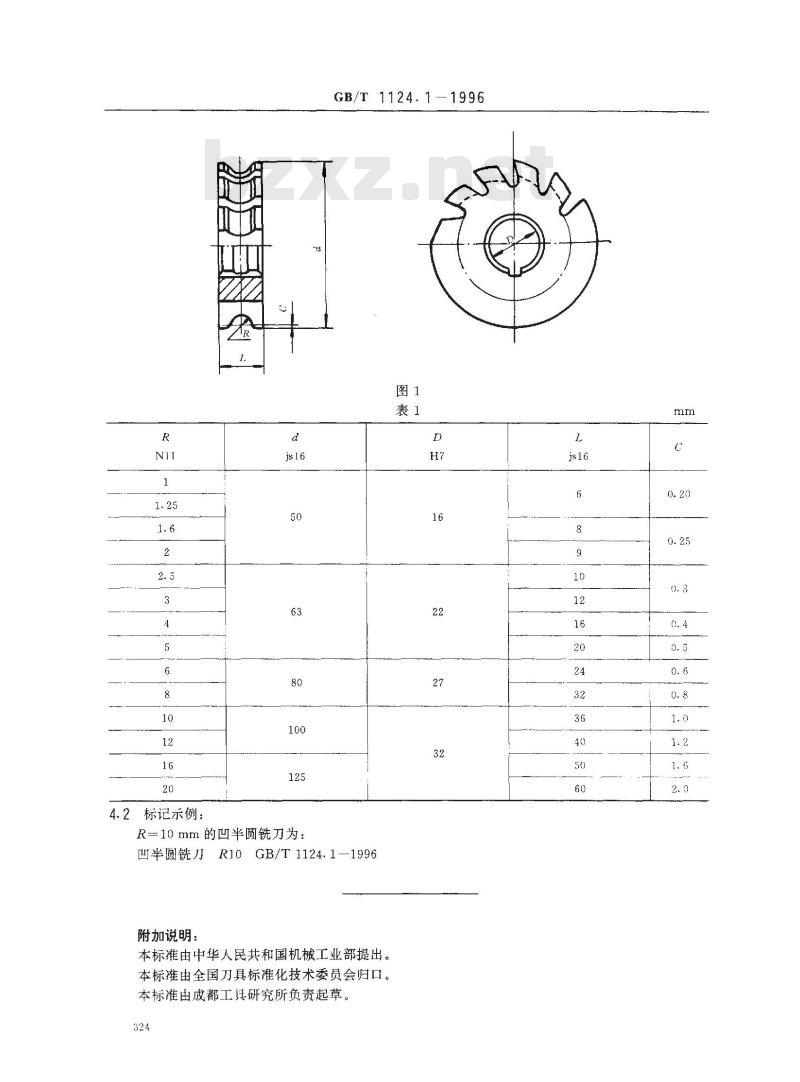

4.1凹半圆铣刀的型式和尺寸按图1和表1的规定，键槽的尺寸按GB/T6132的规定。国家技术监督局1996-07-05批准1997-02-01实施
4.2标记示例：
R=10mm的凹半圆铣刀为：
GB/T 1124.1—1996
凹半圆铣刀R10 GB/T 1124.1—1996附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由成都工具研究所负责起草。324
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
