【机械行业标准(JB)】 机床夹具零件及部件 钻套用衬套

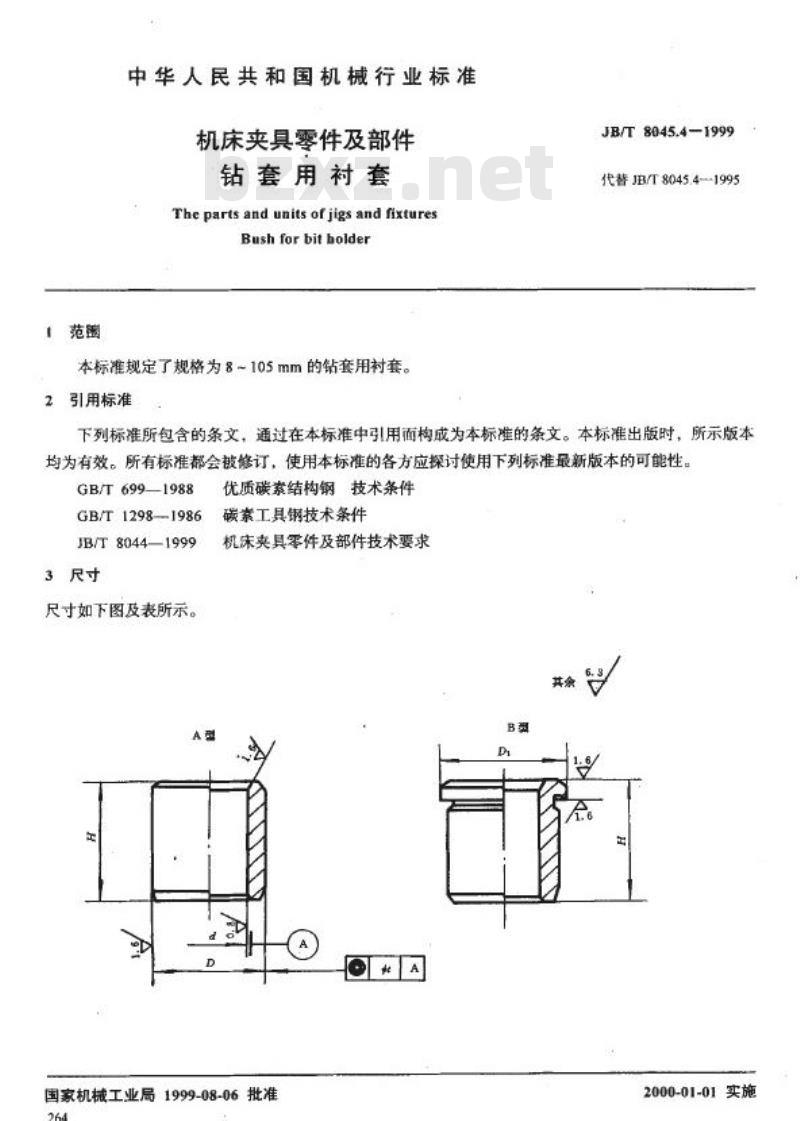

JB/T 8045.4—1999 机床夹具零件及部件 钻套用衬套 (The parts and units of jigs and fixtures: Bush for bit holder) 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了规格为 8~105mm 的钻套用衬套。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 碳素工具钢技术条件 GB/T 1298—1986 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下表所示： 基本尺寸 d (mm) | 极限偏差 F7 | 极限偏差 n6 ------------------------------------------ 8 | +0.028 | - 10 | +0.013 | - 12 | +0.034 | +0.023 15 | +0.016 | +0.012 18 | +0.041 | +0.028 22 | +0.020 | +0.015 26 | +0.050 | +0.033 30 | +0.025 | +0.017 35 | +0.060 | +0.039 42 | +0.030 | +0.020 48 | +0.071 | +0.045 55 | +0.036 | +0.023 62 | - | +0.052 70 | - | +0.027 78 | - | - 85 | - | - 95 | - | - 105 | - | - 115 | - | - 125 | - | - 基本尺寸 D (mm)：15, 18, 22, 26, 30, 34, 39, 46, 52, 59, 66, 74, 82, 90, 100, 110, 120, 130 基本尺寸 H (mm)：16, 20, 28, 36, 45, 56, 67, 78, 89, 105, 112 注：因 F7 为装配后公差带，零件加工尺寸需由工艺决定（需要预留收缩量时，推荐为 0.006-0.012mm）。 4 技术条件 4.1 材料：d≤26mm 时采用 T10A，按 GB/T 1298 的规定；d>26mm 时采用 20 钢，按 GB/T 699 的规定。 4.2 热处理：T10A 为 58~64 HRC；20 钢渗碳深度为 0.8~1.2mm，硬度为 58~64 HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： H-28mm 的 A 型钻套用衬套（假设 d=18mm）： 衬套 A 18×28 JB/T 8045.4—1999
