【机械行业标准(JB)】 机床夹具零件及部件 固定钻套

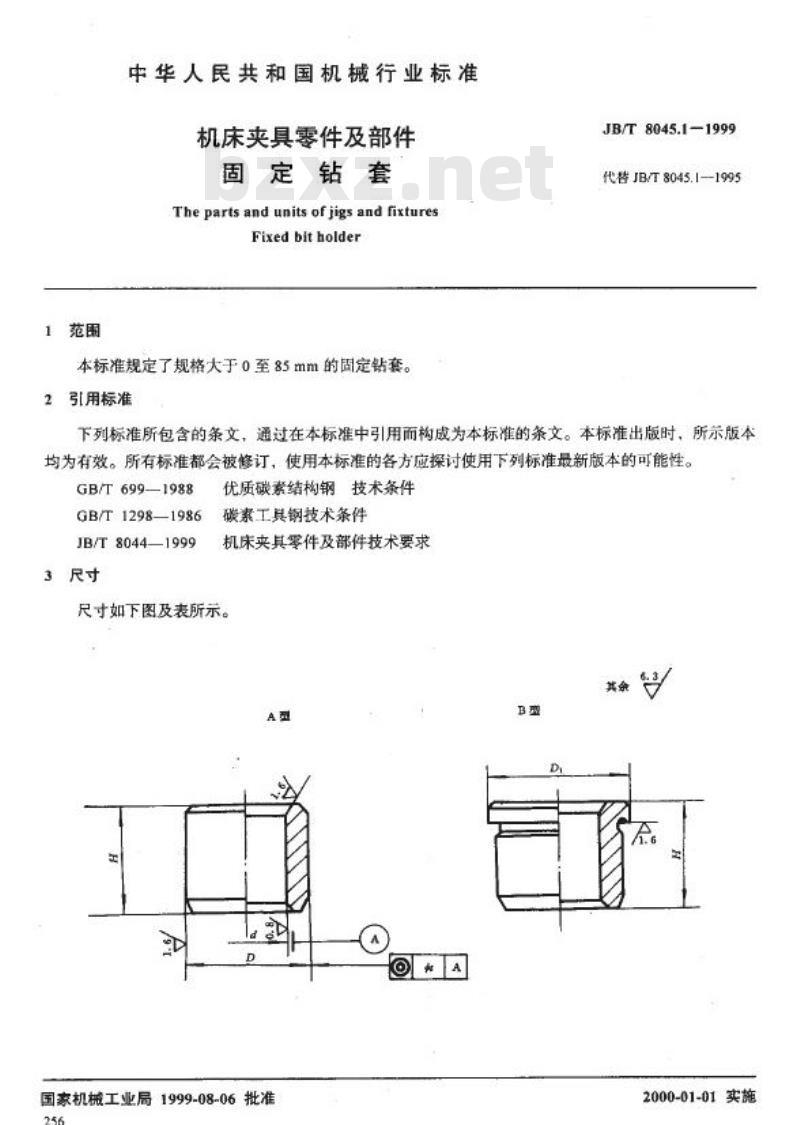

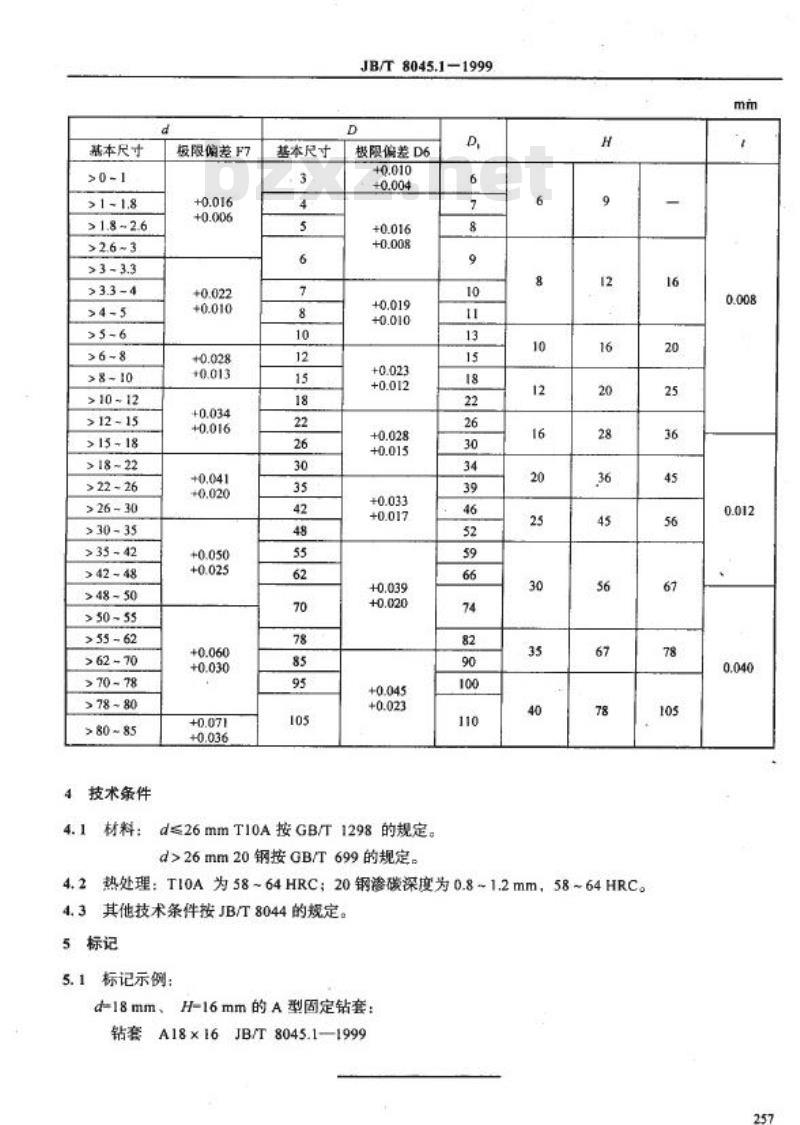

中华人民共和国机械行业标准 机床夹具零件及部件——固定钻套 (The parts and units of jigs and fixtures: Fixed bit holder) ICS 25. 080. 01 标准号：JB/T 8045.1-1999 代替标准：JB/T 8045.1—1995 发布日期：1999-08-06 实施日期：2000-01-01 发布单位：国家机械工业局 1 范围 本标准规定了规格大于0至85mm的固定钻套。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 GB/T 1298—1986 碳素工具钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 技术要求 3.1 尺寸 尺寸如下图及表所示（A型）： - 基本尺寸d范围：0-1, 1-1.8, 1.8~2.6, 2.6~3, 3-3.3, 3.3~4, 4-5, 5-6, 6~8, 8-10, 10~12, 12-15, 15-18, 18-22, 22-26, 26-30, 30-35, 35-42, 42-48, 48~50, 50~55, 55~62, 62~70, 70~78, 78~80, 80~85 mm。 - d系列离散尺寸：3, 4, 5, 6, 7, 8, 10, 12, 15, 18, 22, 26, 30, 35, 42, 48, 55, 62, 70, 78, 85 mm。 - 极限偏差F7相关数值：+0.016, +0.006, +0.022, +0.010, +0.028, +0.013, +0.034, +0.016, +0.041, +0.020, +0.050, +0.025, +0.060, +0.030, +0.071, +0.036 等。 - 极限偏差D6相关数值：+0.010, +0.004, +0.016, +0.008, +0.019, +0.010, +0.023, +0.012, +0.028, +0.015, +0.033, +0.017, +0.039, +0.020, +0.045, +0.023 等。 4.1 材料 d≤26mm：采用T10A，按GB/T 1298的规定。 d>26mm：采用20钢，按GB/T 699的规定。 4.2 热处理 T10A：58~64HRC。 20钢：渗碳深度为0.8~1.2mm，硬度58~64HRC。 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例： 对于d=18mm、H=16mm的A型固定钻套，标记为： 钻套A18×16 JB/T 8045.1—1999
