【机械行业标准(JB)】 机床夹具零件及部件 锁扣

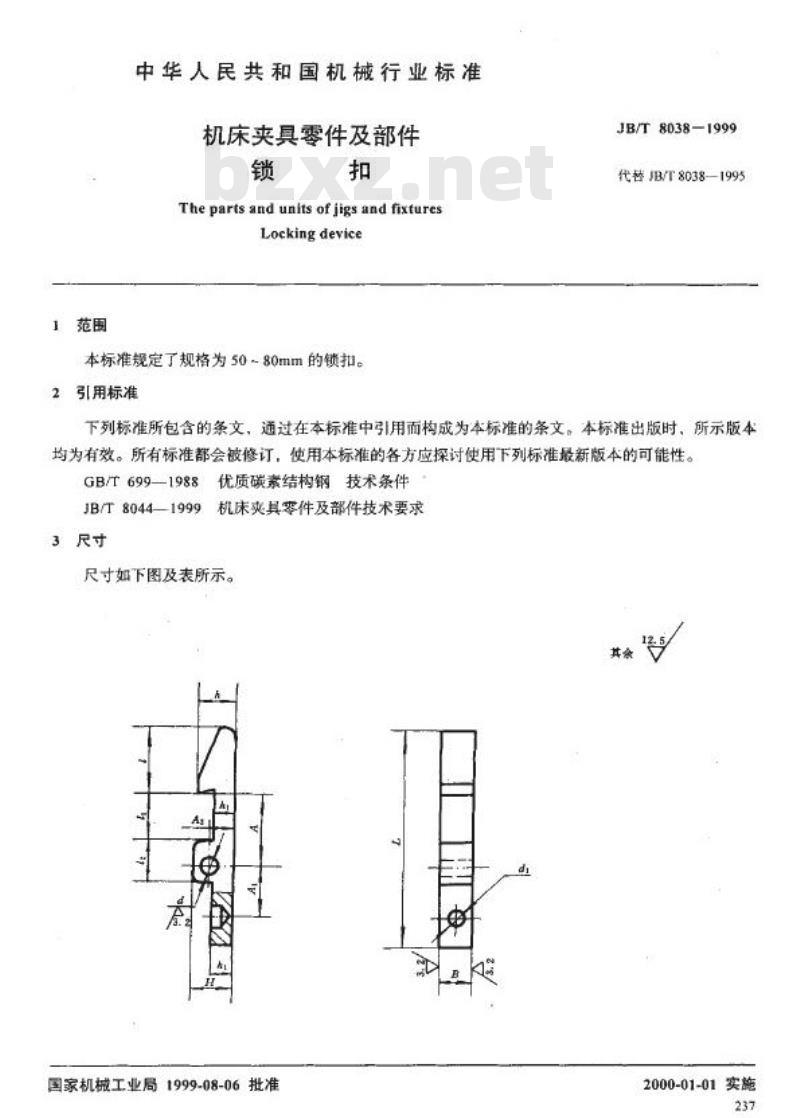

中华人民共和国机械行业标准 机床夹具零件及部件——锁扣 (The parts and units of jigs and fixtures—Locking device) 标准号：JB/T 8038—1999 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了规格为50～80mm的锁扣。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示。 基本尺寸：50, 65, 80 mm 极限偏差 (D9)：+0.060, +0.030 相关尺寸参数参考值：8, 10, 12, 15, 16, 18, 20, 25, 32 mm 4 技术条件 4.1 材料：45钢，按GB/T 699的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例： L=50mm的锁扣：锁扣50 JB/T 8038—1999
