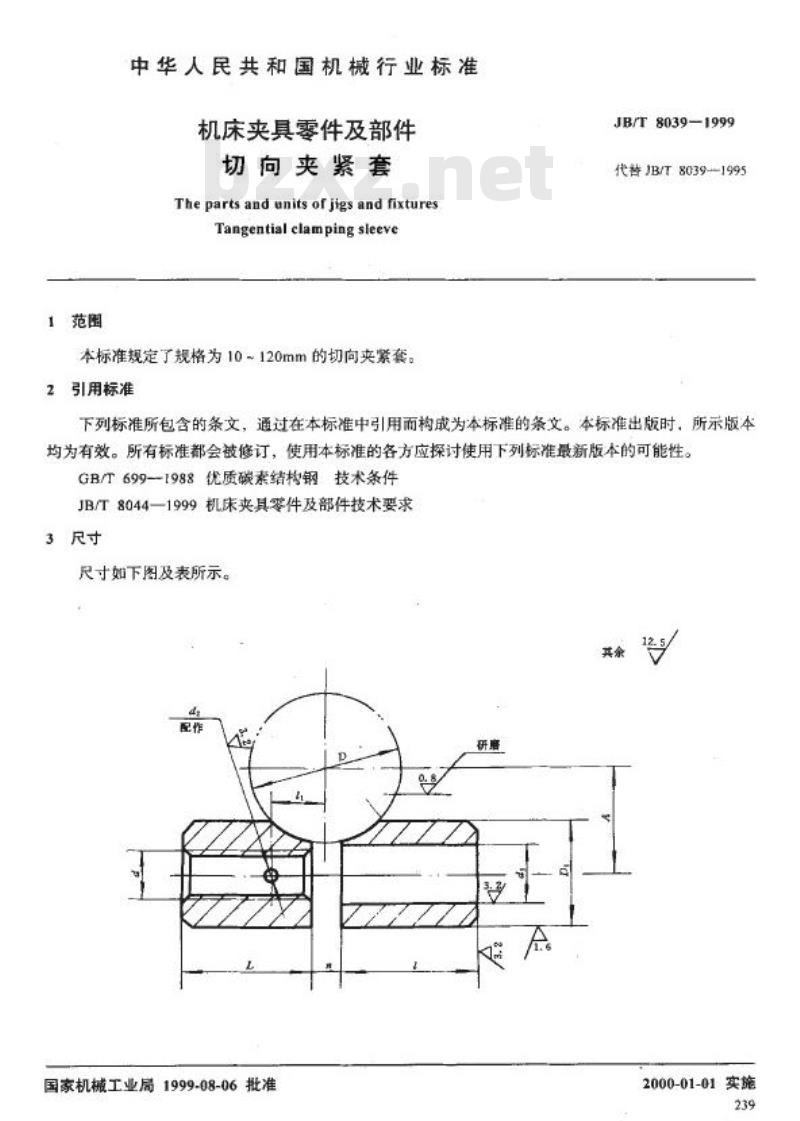

中华人民共和国机械行业标准
机床夹具零件及部件——切向夹紧套
(The parts and units of jigs and fixtures—Tangential clamping sleeve)

发布日期：1999-08-06
实施日期：2000-01-01

1 范围
本标准规定了规格为 10~120mm 的切向夹紧套。

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 699—1988 优质碳素结构钢技术条件
JB/T 8044—1999 机床夹具零件及部件技术要求
JB/T 8039—1999 (代替 JB/T 8039—1995)

3 尺寸
尺寸如下图及表所示。

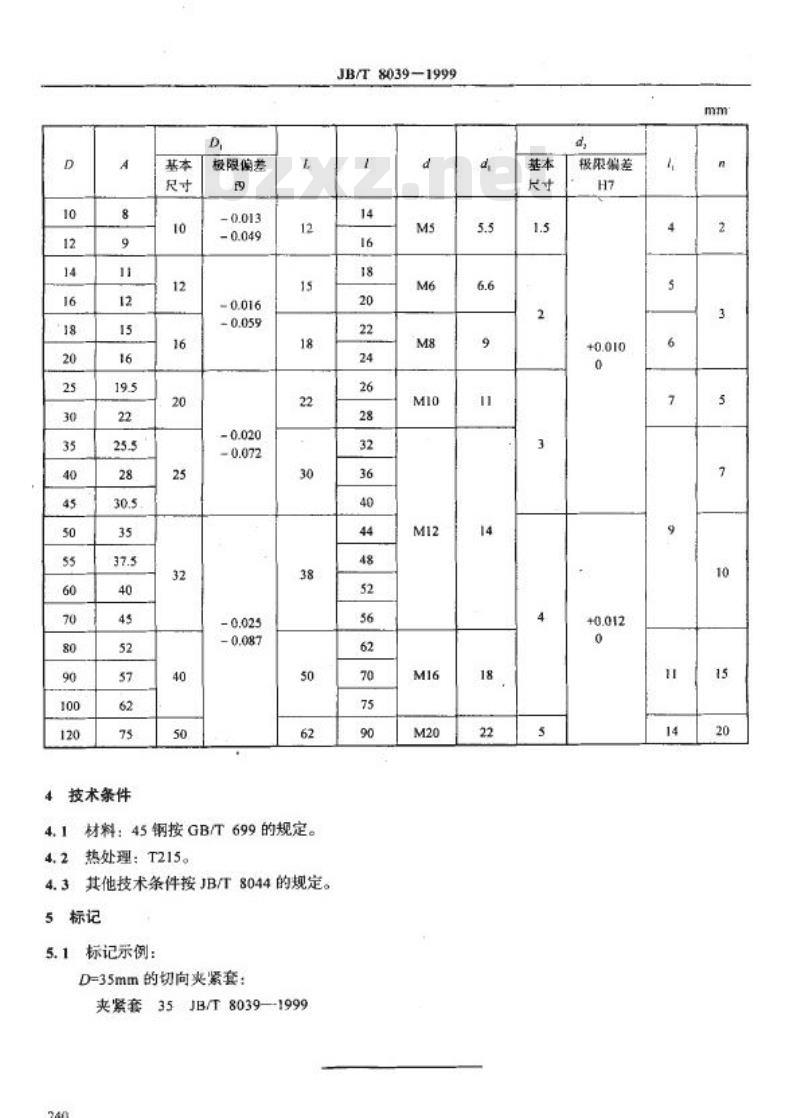

表1：切向夹紧套尺寸对应表
D (mm) | d1 (mm)
10 | 8
12 | 9
14 | 12
16 | 15
18 | 16
20 | 19.5
25 | 22
30 | 25.5
35 | 28
40 | 30.5
45 | 35
50 | 37.5
55 | 40
60 | 45
70 | 52
80 | 57
90 | 62
100 | 75
120 | -

表2：技术参数及极限偏差表
D (mm) | d1 (mm) | 极限偏差 (f9) | 极限偏差 (H7)
10 | 10 | 0.013 | +0.010
12 | 14 | 0.049 | 0
16 | 18 | -0.016 | 0
20 | 22 | 0.059 | 0
25 | 30 | 0.020 | 0
32 | 38 | 0.072 | 0
40 | 50 | -0.025 | 0
50 | 62 | 0.087 | 0

4 技术条件
4.1 材料：45钢，按 GB/T 699 的规定。
4.2 热处理：T215。
4.3 其他技术条件按 JB/T 8044 的规定。

5 标记
5.1 标记示例：
D=35mm 的切向夹紧套：夹紧套 35 JB/T 8039—1999

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
